带不锈钢安装底座的手动控制旋钮手柄

这款手动控制手柄组件，核心应用场景覆盖民用门窗启闭、小型机电设备档位切换、箱柜锁止机构操作等需要人工施加旋转力矩完成状态切换的场合，日常接触最多的场景是室内隔断门、设备检修舱门、小型工具箱的锁止操作端，作为人机交互的直接接触部件，其设计合理性直接影响操作手感与长期使用可靠性。

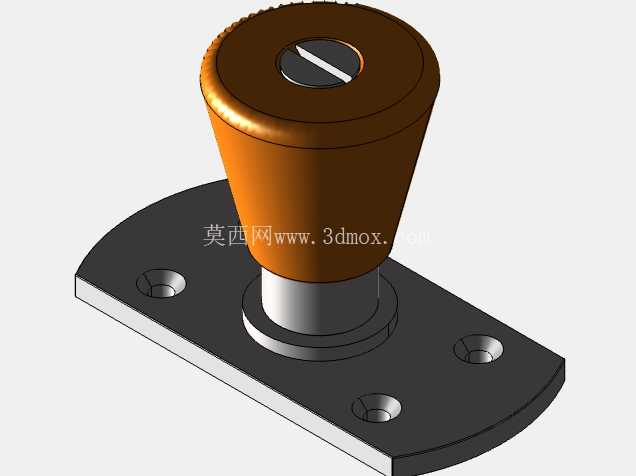

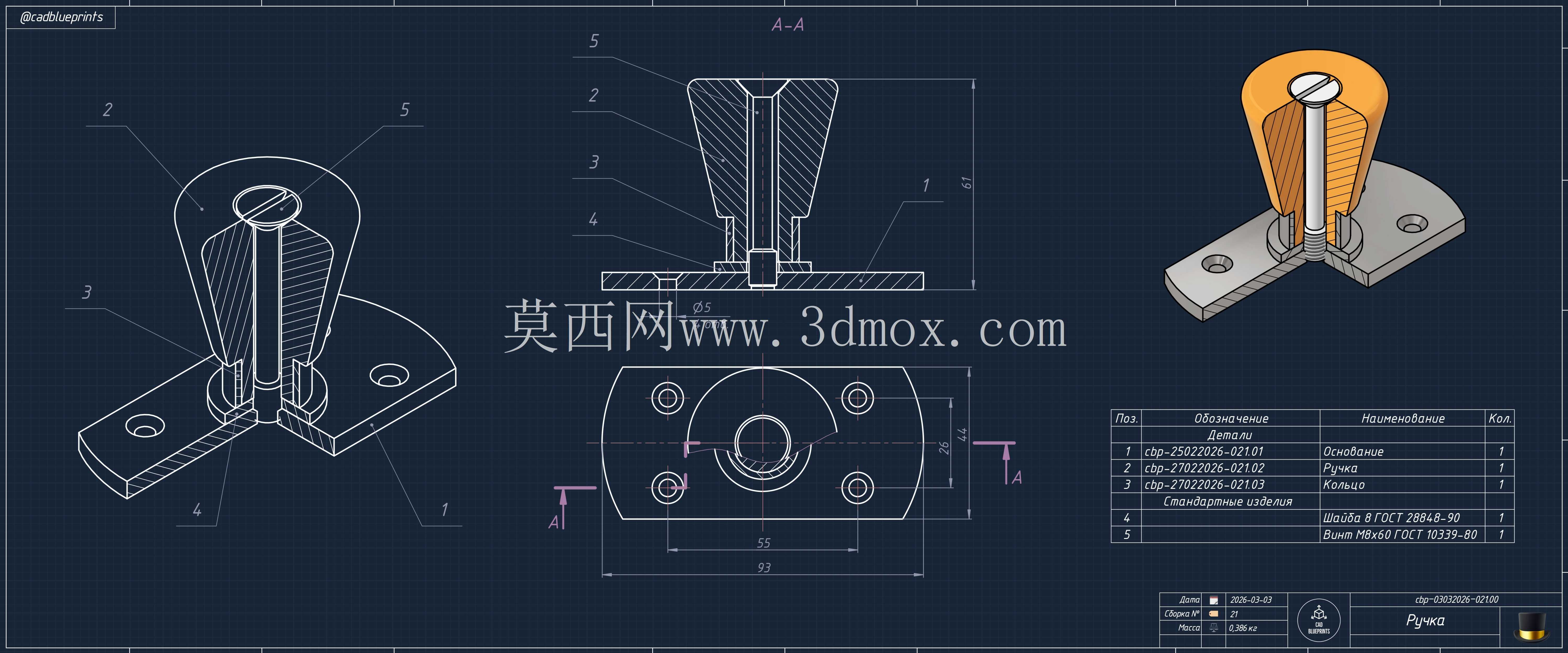

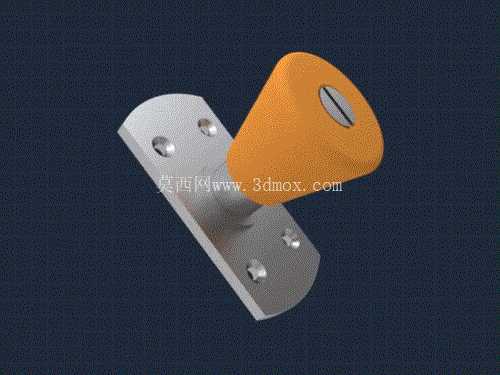

从结构组成来看，整套组件分为三个核心功能部分：底部的不锈钢安装底座承担整体承载与定位作用，底座采用长圆形切边结构，四个角位预留沉头安装孔，安装时可通过紧固件直接固定在门板或设备面板的预留安装位上，沉孔设计可保证紧固件安装后不突出底座表面，避免剐蹭衣物或操作时划伤手部，底座的平面度公差控制在0.1mm以内，保证安装后与安装面完全贴合，不会出现长期使用后松动歪斜的问题。中间的连接转轴采用不锈钢材质加工，一端与底座铆接固定保证连接强度，另一端与上部的操作手柄过盈配合，传递旋转力矩，转轴与手柄的配合面设计有止转扁位，避免长期旋转操作后手柄与转轴之间出现打滑空转的问题。上部的操作握持部分采用ABS塑料注塑成型，外形为上宽下窄的锥台结构，握持面做了细微的磨砂纹理处理，增大手部接触时的摩擦力，即使手部沾有少量油污或水渍也能稳定施力，锥台的倾斜角度经过人体工学验证，操作时手指自然弯曲贴合手柄曲面，单次旋转90度完成锁止或解锁动作时，手腕不需要过度弯折，长期频繁操作也不会产生明显的疲劳感。手柄顶端预留一字槽结构，在特殊情况下也可借助一字螺丝刀等工具辅助操作，避免手部施力不足时无法完成锁止动作。

从安装边界尺寸来看，底座的安装孔位间距适配市面上主流的舱门、门锁安装开孔标准，不需要对现有安装面板做额外的扩孔或改孔加工，替换原有同类型手柄时可直接适配安装。手柄突出安装面的高度经过优化，既保证足够的握持长度方便施力，又不会因为突出过多导致通行时剐蹭，或是在狭小设备空间内与其他部件产生运动干涉。整套组件的旋转阻尼经过调校，转动时带有均匀的阻尼感，既不会因为过松导致锁止后受震动自行松脱，也不会因为阻尼过大导致操作时需要施加过大的力，适配老人、儿童等不同人群的操作力度需求。

在设计思路上，这款手柄优先平衡了耐用性与操作舒适度的需求，承载受力的底座与转轴部分全部采用不锈钢材质，具备优秀的防锈抗腐蚀能力，即使在卫生间、厨房等潮湿多水汽的环境下长期使用，也不会出现生锈卡滞的问题；握持部分采用工程塑料材质，相比全金属手柄冬季握持时不会有过于冰凉的触感，同时塑料材质的成型成本更低，表面可以根据使用场景需求做不同的颜色处理，方便区分不同功能的控制端，比如设备上不同回路的控制手柄采用不同颜色标识，避免操作时混淆。连接部分的紧固件采用标准规格，后期维护更换时不需要定制特殊配件，常规五金店即可采购到替换件，降低全生命周期的使用成本。

实际使用过程中，这款手柄的载荷传递路径设计合理，操作时施加在手柄上的旋转力矩通过转轴直接传递到底部的锁舌机构，中间没有多余的传动环节，力矩传递效率高，长期使用的磨损量极小，正常使用场景下的开合寿命可以达到十万次以上，完全满足民用场景与一般工业设备场景的使用频次要求。底座的固定孔位设计有一定的调节余量，安装时如果面板开孔存在少量位置偏差，也可以通过孔位间隙微调对准，降低安装时的对位精度要求，提升现场安装的效率。
