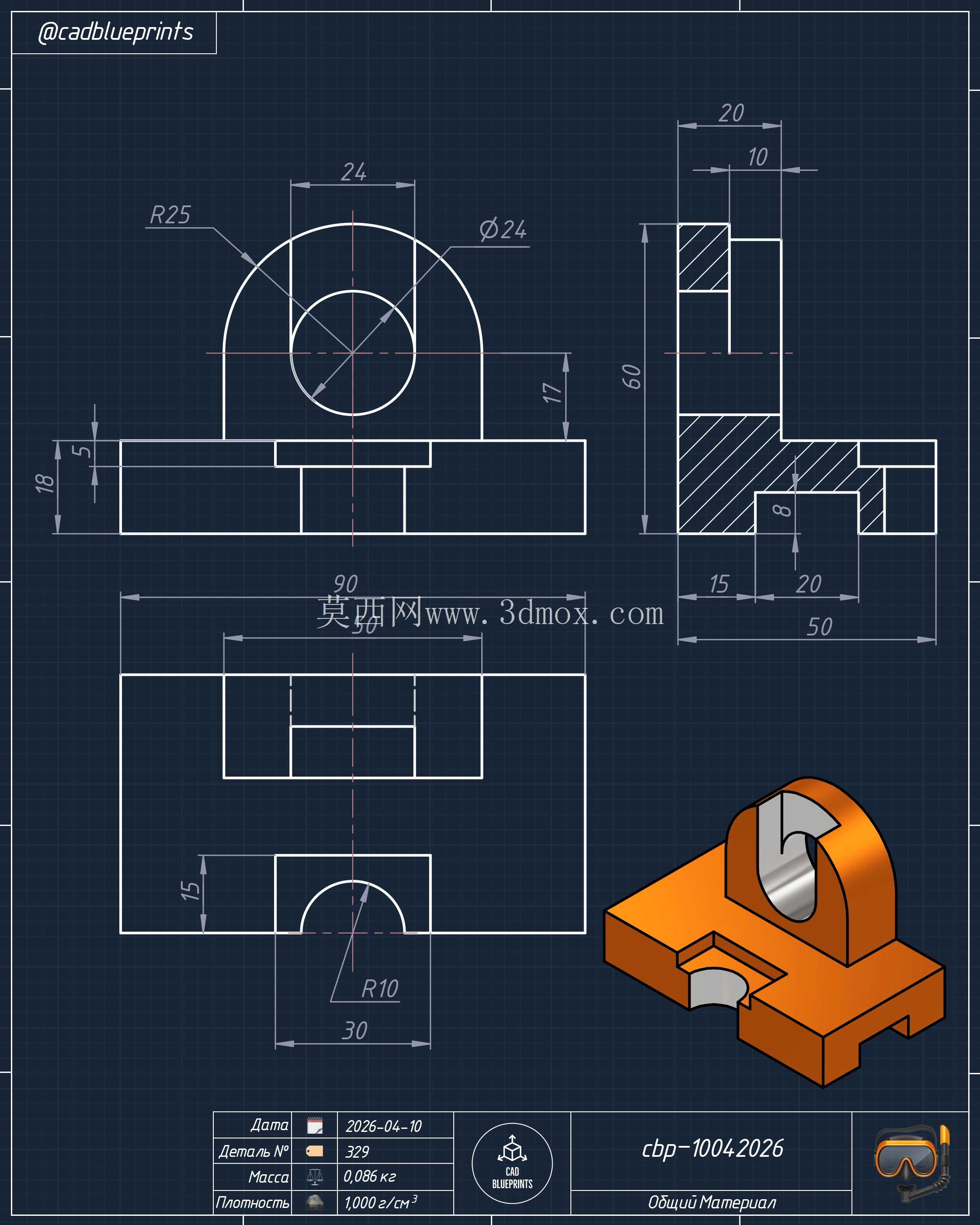

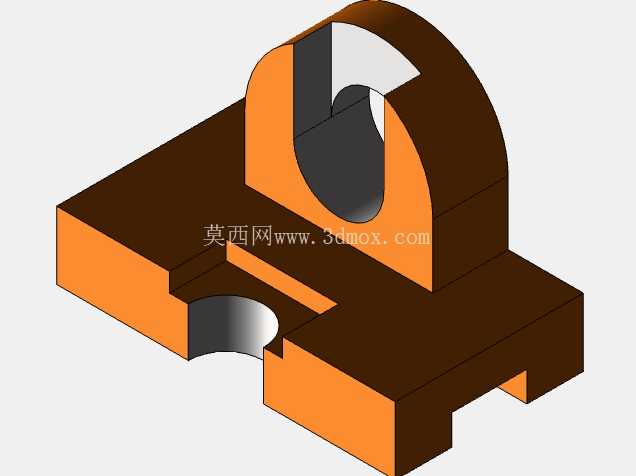

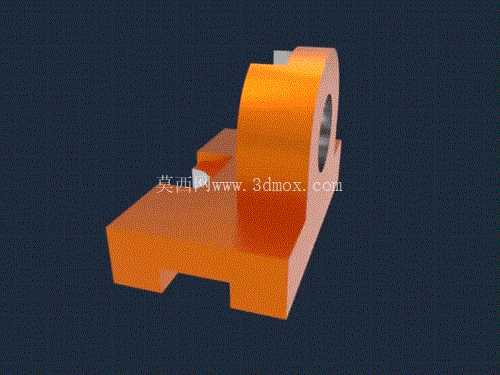

该构件属于小型支撑定位类零件,常见于轻载传动工位的辅助支撑场景,多用于小型自动化生产线的物料导向、小型转轴的径向定位环节,也可作为教学实训环节中典型的机加类零件建模参照,帮助初学者理解带安装位的支撑类零件的结构逻辑。从结构功能来看,构件底部为带开槽的平板安装底座,底座上的两处开槽为安装让位槽,可适配M4-M6规格的内六角螺栓完成固定,安装时可沿开槽方向微调固定位置,补偿安装面的孔位加工误差,降低现场装配的对位难度。底座上方的立式支撑臂为核心承载部分,臂体上的贯通轴孔用于穿装小型光轴或销轴,轴孔内壁预留了0.02-0.05mm的配合间隙,可适配间隙配合的转动副需求,也可根据实际工况加装铜套提升耐磨性能。
支撑臂与底座的衔接位置做了圆弧过渡处理,避免直角衔接带来的应力集中问题,在承受径向载荷时可分散应力传递路径,降低衔接位置断裂的风险。设计过程中优先考虑了零件的加工工艺性,整体结构无倒扣、无特殊加工死角,若采用压铸工艺生产,拔模斜度设置在1°-1.5°区间即可满足脱模需求,后续仅需对轴孔内壁、底座安装面做少量铣削精加工即可达到使用精度要求,无需复杂的多工序加工,适合批量生产。从安装边界来看,构件整体占用安装面的投影尺寸较小,底座下方的开槽间距可适配常见的20-30mm间距的安装孔位,立式支撑臂的高度控制在较低区间,安装后不会占用过多垂直方向空间,适合在紧凑的设备内部空间布置。
轴孔的中心高度与底座安装面保持固定的垂直公差,可保证穿装后的轴体与安装面的平行度要求,避免轴体转动时出现卡滞、偏磨的问题。在实际建模练习过程中,这类零件可帮助练习者掌握拉伸、切除、圆角、拔模等基础建模特征的使用逻辑,理解零件结构与加工工艺、装配需求之间的对应关系,避免出现仅考虑外观造型、忽略实际加工装配可行性的设计问题。构件的材质选择范围较广,若用于轻载定位场景可选用ABS或尼龙材质注塑成型,若用于有一定载荷需求的工位可选用铝合金压铸或45号钢铣削加工,不同材质下仅需微调圆角大小与壁厚参数即可满足强度要求。
底座的安装面设计为平面结构,可与型材安装面、钢板安装面完全贴合,安装后不会出现翘曲问题,支撑臂的侧面做了平面处理,可作为安装定位的基准面,方便现场装配时打表找正,保证轴孔的位置精度。这类支撑构件虽然结构简单,但却是小型自动化设备、教学实验装置中十分常见的基础零件,其结构设计逻辑涵盖了安装让位、载荷分散、加工工艺性、装配公差配合等多个基础机械设计要点,作为建模练习素材可帮助初学者快速建立面向制造与装配的设计思维,避免脱离工程实际的无效建模。
