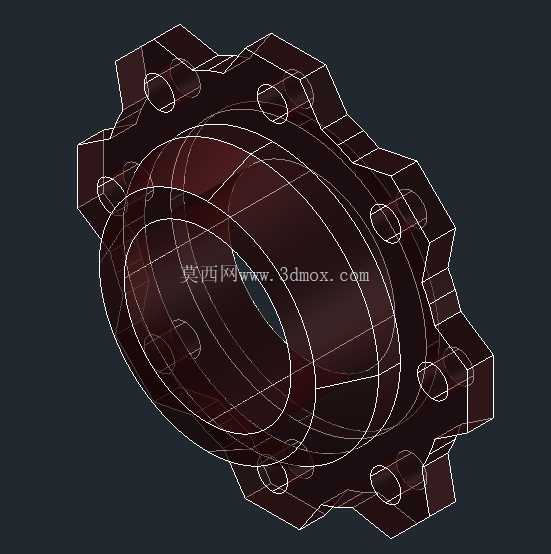

带凸缘多螺栓安装位环形压铸件结构

　　这款环形带安装凸缘的压铸件，主要应用在流体输送管路的端部连接、传动机构的端盖限位以及液压阀组的接口密封场景中，日常在汽车动力总成的油路接口、工业泵体的端盖连接、气动系统的管路对接位置都能见到同结构零件的身影，核心作用是实现两个对接部件之间的轴向定位、均匀压紧密封件以及传递圆周方向的限位载荷。从结构设计逻辑来看，整体采用中空环形的主体构型，内孔为光滑贯通面，加工时会根据对接轴或者管路的配合公差选择H7或者H8的精度等级，保证装配后不会出现径向窜动，同时内孔端口处做了1×45度的倒角处理，既方便装配时的导向导入，也能去除压铸后的飞边毛刺，避免装配时割伤密封橡胶圈。外圆周方向均匀分布的八处带安装孔的凸台，是整个零件的核心受力点位，凸台高度比主体法兰面高出3mm，一方面是为了给螺栓安装留出足够的螺纹啮合长度，另一方面凸台根部做了R2的圆角过渡，避免压铸成型时出现应力集中导致的冷隔缺陷，同时安装孔的中心圆直径严格匹配对接法兰的孔位公差，相邻孔位的角度公差控制在±0.5度以内，保证现场装配时螺栓可以顺利穿入，不需要额外修锉孔位。

　　主体法兰的厚度设计为8mm，这个厚度是经过载荷校核确定的，当螺栓按照规定扭矩拧紧时，法兰面不会出现翘曲变形，能够均匀压紧下方的密封垫片，避免出现介质渗漏的问题，同时法兰的外轮廓在两个相邻凸台之间做了内凹的切边处理，不是完整的正圆形，这样设计一方面可以减少压铸时的材料用量，降低零件整体重量，另一方面也能在安装时起到周向防呆的作用，避免工人装反方向。零件的材质选用压铸铝合金，成型后表面做氧化处理，既具备足够的结构强度承受螺栓的压紧力，又有不错的耐腐蚀性能，适配多数工业场景的使用环境。

　　在建模过程中，所有的拔模斜度都按照压铸工艺要求设置为1.5度，内壁和外壁的拔模方向保持一致，避免开模时出现拉伤，凸台位置的安装孔先在压铸时做出底孔，后续只需要少量机加工就能达到最终尺寸要求，减少后续机加工的工序时长。安装边界方面，零件轴向的总安装高度为22mm，装配时需要在对接端预留至少25mm的轴向操作空间，方便螺栓的拧紧作业，径向的最大轮廓尺寸为128mm，相邻部件的径向间隙需要预留至少3mm，避免装配后出现运动干涉。

　　这类压铸件在实际使用中，需要重点关注凸台根部的成型质量，如果压铸时出现气孔或者缩松缺陷，螺栓拧紧时很容易出现凸台断裂的问题，所以建模时已经在凸台根部做了加厚处理，同时在模具设计时对应位置设置了冷却水路，保证该区域的铝液填充顺序合理，减少内部缺陷的产生。另外法兰面的平面度要求控制在0.1mm以内，这样才能保证密封垫片受压均匀，不会出现局部渗漏的情况，建模时已经将法兰面的加工余量预留了0.5mm，方便后续通过精车或者平面铣加工达到平面度要求。在管路连接场景中使用时，内孔的通径和对接管路的通径保持一致，不会出现通径缩小导致的介质流阻增大问题，同时内孔的表面粗糙度控制在Ra3.2以内，减少介质流动时的阻力，也避免杂质在台阶位置积存。在作为传动端盖使用时，内孔可以加装油封或者轴承，凸台位置的螺栓拧紧后可以将端盖牢牢固定在箱体上，承受轴承运转时产生的轴向载荷，均匀分布的凸台可以让每个螺栓承受的载荷基本一致，不会出现单个螺栓过载断裂的情况。
