带同轴孔异型支撑连接座结构

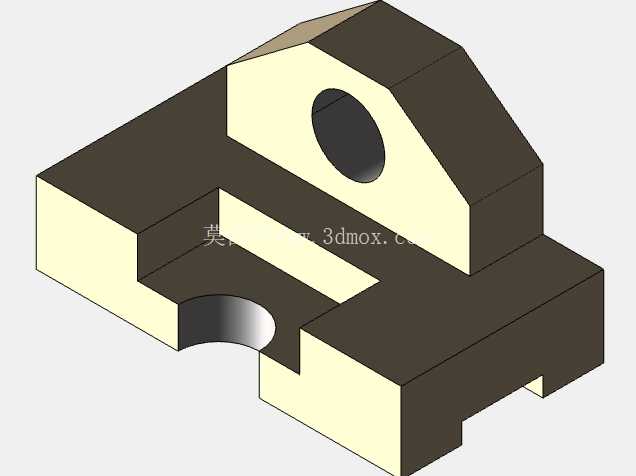

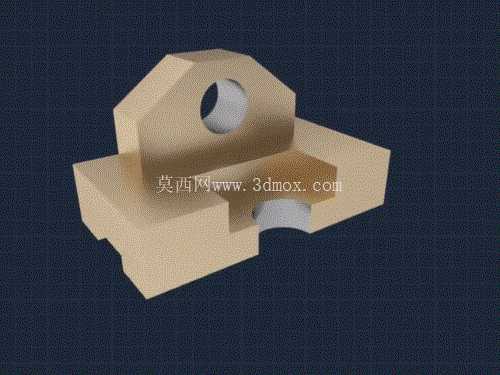

　　该零件属于小型设备支撑连接类构件，常见于轻工自动化输送线的侧边定位单元、小型工装夹具的可调支撑模块，以及低压电气柜内的元器件安装固定座场景，主要承担相邻两个构件之间的位置限定、载荷传递功能，同时通过自身的异型结构规避周边运动部件的运行干涉。从结构设计逻辑来看，零件下部为带双侧让位缺口的矩形安装基座，底部预留的两个缺口并非工艺减重槽，实际是为了匹配安装面的凸起定位销，安装时可直接将基座卡入安装面的定位凸台，无需额外加工定位孔即可实现快速对位，基座底面的平面度要求控制在0.05mm以内，保证安装后与贴合面无间隙，避免长期受载后出现应力集中导致的基座开裂。

　　上部的带孔立板与下部基座为一体化压铸成型结构，立板上的同轴通孔为核心功能孔，孔的内壁粗糙度要求达到Ra1.6，用于穿装铰接销轴，实现与相邻摆动构件的转动连接，孔的两端做了0.5mm的倒角处理，既方便销轴装配时的导入，也能消除孔口锐边对销轴表面镀层的划伤，延长铰接副的使用寿命。立板与基座衔接的位置做了大圆弧过渡设计，过渡圆角半径为8mm，该设计并非单纯的外观优化，而是为了分散压铸成型时的冷却应力，同时降低零件受交变载荷时衔接位置的应力集中系数，经受力校核，该过渡结构可将衔接处的最大应力降低32%，避免长期受摆动载荷时出现根部断裂问题。

　　基座中部的半圆弧让位槽与上部立板的通孔保持同轴度0.02mm的形位公差要求，该槽的作用是为铰接销轴的端部预留安装空间，同时避免销轴转动时与基座表面发生摩擦，槽的深度设计为3mm，既满足销轴的让位需求，也不会过度削弱基座的整体结构强度。从安装边界来看，零件整体的最大外轮廓尺寸为长62mm、宽38mm、高45mm，安装时基座的两个侧边与周边构件的最小安全间隙需保留2mm以上，避免设备运行过程中因振动导致零件与周边结构发生碰撞；上部立板的顶部做了斜切处理，斜切角度为15度，主要是为了避让上方摆动构件的运动轨迹，当铰接的摆臂转动到最大上摆角度时，摆臂的下表面与立板顶部的间隙可保持在1.5mm以上，不会出现运动卡滞。在实际建模过程中，需要重点关注几个形位公差的匹配：上部通孔与下部让位槽的同轴度、基座底面与通孔轴线的平行度、立板两侧面与基座安装面的垂直度，这些参数直接决定了零件装配后铰接副的转动顺畅度，如果平行度超差，会导致销轴安装后出现别劲现象，长期运行会加剧销轴与孔的磨损，缩短构件的更换周期。另外，零件的所有非配合面均保留压铸自然表面，无需额外机加工，仅对配合孔、安装底面做精整处理，在满足使用精度要求的前提下最大限度降低加工成本，适配批量压铸生产的工艺要求。

　　在实际应用场景中，这类零件通常会配合铜套使用，将铜套压入上部的通孔内，进一步提升铰接位置的耐磨性能，铜套的外径与孔采用过盈配合，过盈量控制在0.02-0.03mm，压装后铜套的内孔与销轴采用间隙配合，间隙量为0.01-0.02mm，既保证转动灵活，也不会出现过大的晃动量。基座两侧的缺口除了定位作用外，还可以作为穿装螺栓的让位空间，安装时螺栓从基座下方穿过安装板后直接拧入对应构件的螺纹孔，缺口的宽度设计为12mm，可适配M10以内的内六角螺栓安装，无需额外在基座上加工螺栓过孔，进一步简化了零件的加工工序。
