带法兰边导体套管机械加工导向零件

这款带法兰边的套管类零件，核心应用场景集中在传统机床、CNC加工中心的切削工序中，作为精密导向与定位元件承担刀具引导、工件装夹定位的功能，同时在航空、汽车领域的精密装配工位也可作为定位衬套使用，保障装配同轴度公差要求。从实际使用逻辑来看，这类零件的核心作用是在夹具系统中建立稳定的定位基准，让切削刀具在进给过程中始终保持正确的行进路径，避免刀具跳动引发的加工尺寸超差、孔位偏移问题，同时能分散刀具切削时的侧向力，延长刀具使用寿命，在批量生产场景下，可大幅降低因定位偏差导致的废品率。

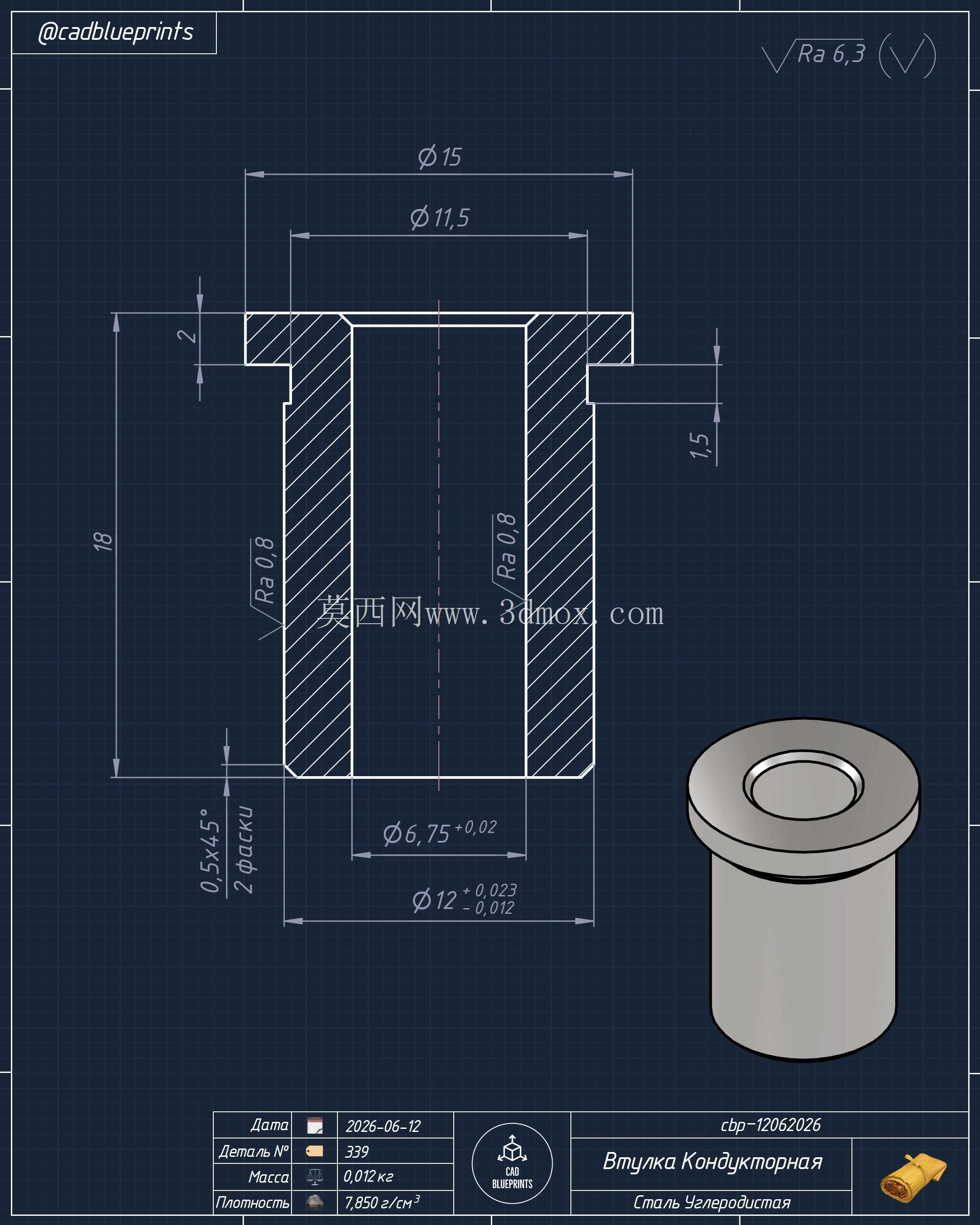

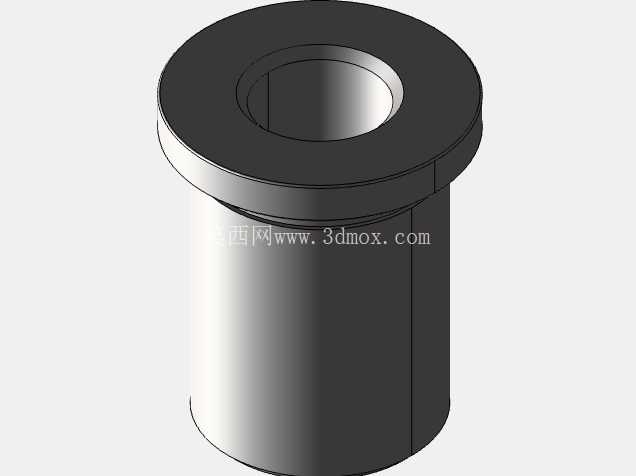

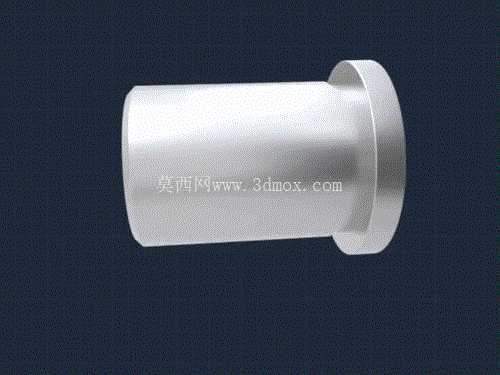

从结构设计思路出发，该零件采用一端带一体式法兰的筒状结构，法兰端面作为轴向定位基准面，安装时可直接贴合夹具的安装座端面，无需额外设计轴向限位结构，简化夹具的整体装配流程；筒身外圆采用高精度公差设计，与夹具安装孔保持小间隙配合，保障安装后的同轴度，内孔作为刀具导向通道，孔壁粗糙度要求控制在合理区间，减少刀具进给时的摩擦阻力，同时避免铁屑刮伤孔壁影响导向精度。设计时特意将法兰与筒身做了过渡圆角处理，避免应力集中导致零件在长期受侧向力时出现根部断裂问题，筒身末端做了微小倒角，既方便安装时顺利导入安装孔，也能去除加工毛刺避免划伤操作人员或安装配合面。

从安装边界与尺寸适配角度来看，法兰外径大于筒身外径，形成的环形台阶面可完全覆盖安装孔的周边区域，安装时可通过法兰上的预留孔位（或直接依靠法兰端面压紧）实现固定，无需在筒身额外设计固定结构，最大限度保证筒身的结构强度与内孔的完整性。筒身长度根据常见夹具的安装板厚度设计，安装后筒身末端不会突出夹具定位面过多，避免与工件或刀具运动路径发生干涉，内孔直径适配常见的钻头、铰刀等切削刀具的杆部尺寸，可覆盖常规孔径加工的导向需求。零件整体采用金属材质加工，表面做了均匀的光洁处理，具备足够的硬度与耐磨性，可承受长期的刀具摩擦与装夹压紧力，在常规机加工车间的切削液环境下也能保持稳定的性能，不会轻易出现锈蚀、磨损超差的问题。

在实际工装设计选型时，这类套管可直接嵌入夹具的安装板中，依靠法兰端面实现轴向定位，配合侧面的紧定螺钉即可完成固定，拆装更换十分便捷，当内孔出现磨损超差时可快速替换新的套管，无需对整个夹具进行返修，大幅降低工装维护成本。在精密装配工位使用时，该零件可作为销轴类零件的装配导向衬套，引导销轴顺利进入装配孔位，避免装配时出现卡滞、刮伤装配面的问题，尤其在小间隙配合的装配场景下，能有效提升装配效率与装配合格率。不同于普通的无衬套导向结构，这类一体式法兰套管的导向精度更高，安装后同轴度更容易保证，不需要反复调整定位位置，适合批量生产场景下的快速工装搭建。
