带铰接支座的弧形安装支撑构件结构

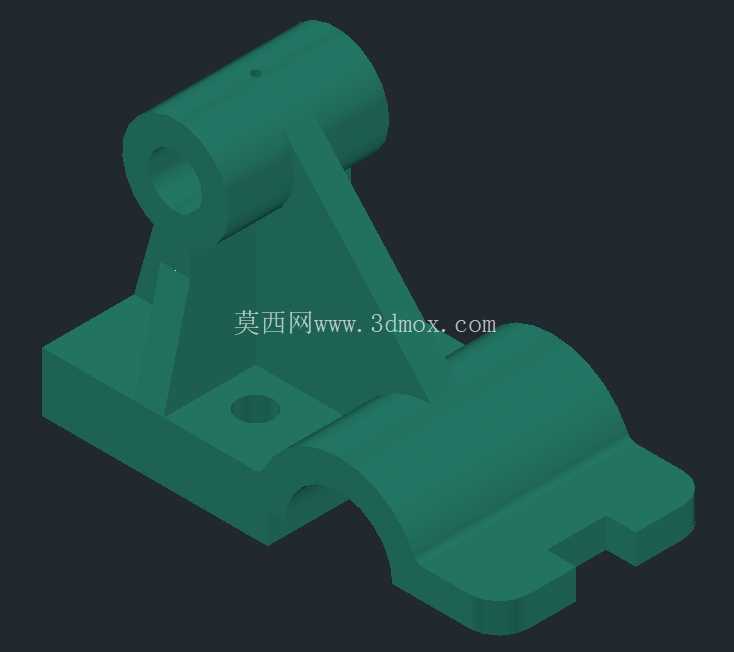

　　该构件属于设备连接支撑类压铸件，在轻工自动化输送、小型工装夹具定位、户外休闲运动器材的铰接连接场景中应用广泛，可作为摆动部件与固定机架之间的连接载体，承担载荷传递、运动限位、铰接转动的核心作用。从结构功能来看，构件上部的同轴筒状铰接孔用于穿装销轴，连接需要实现往复摆动的外部杆件，孔壁预留的径向小孔可装入紧定螺钉，对销轴进行周向限位，避免销轴在往复转动过程中出现轴向窜动、周向打滑的问题，保证铰接副的转动精度与运行稳定性。

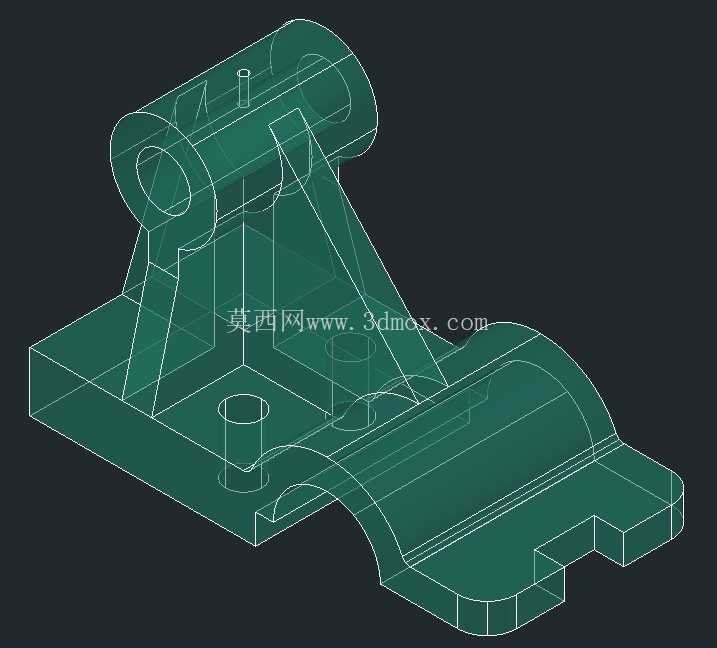

　　下部的弧形贴合面可与对应曲率的圆柱类杆件、管状机架实现面接触贴合，相比平面贴合结构，弧形面能大幅提升接触面积，降低接触面的压应力，避免长期受载后出现接触面压溃、变形的问题，弧形结构两侧延伸出的平直安装翼板上预留了螺栓过孔，可通过螺栓紧固件将整个构件锁紧固定在配套的安装基体上，安装时无需额外加工适配垫块，直接贴合即可完成定位，能有效减少现场安装的调整工作量。中间的三角加强筋结构连接上部铰接筒与下部安装底座，筋板厚度均匀，符合压铸件的壁厚设计规范，可避免压铸成型过程中出现缩孔、冷隔、浇不足的缺陷，同时筋板的走向顺着构件工作时的主应力方向布置，能在不额外增加构件整体壁厚、不提升零件重量的前提下，大幅提升构件的抗弯、抗扭刚度，当上部铰接孔承受径向载荷时，筋板可将载荷均匀分散到底部的整个安装面上，避免局部应力集中导致的构件断裂失效。

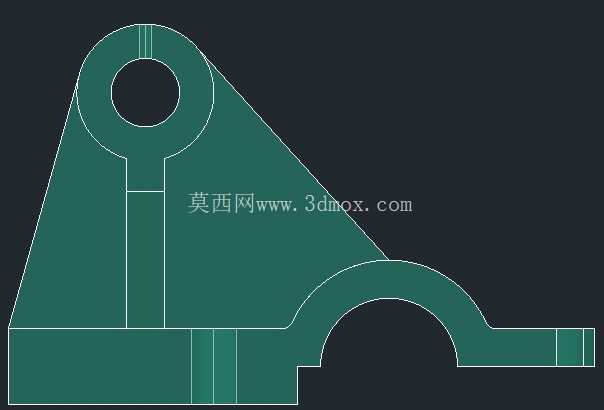

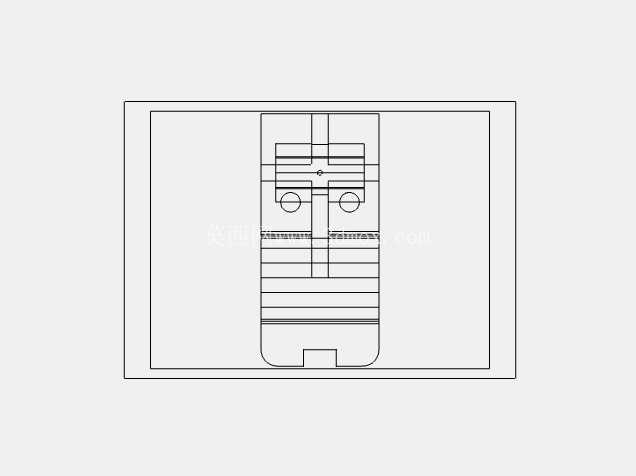

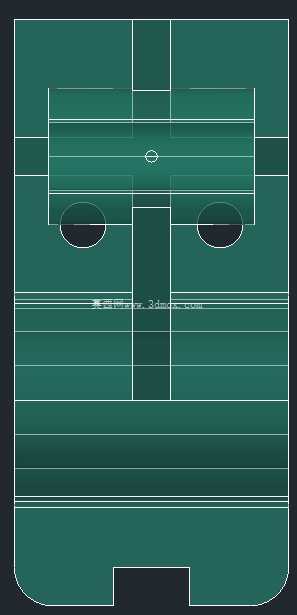

　　从安装边界尺寸来看，上部铰接筒的轴线与下部弧形贴合面的轴线呈空间垂直布置，铰接筒的内孔直径、筒身长度可适配常用规格的圆柱销轴，安装翼板上的螺栓孔中心距符合通用五金配件的安装孔距标准，可直接与现有标准型材、预制安装板进行适配，无需重新设计配套安装接口。设计过程中充分考虑了压铸工艺的成型特性，所有棱边均设置了合理的铸造圆角，避免应力集中的同时，也能降低压铸模具的尖角磨损，延长模具使用寿命；构件的所有壁厚保持均匀过渡，没有出现壁厚突变的结构，可有效减少压铸成型后的零件变形，保证成品的尺寸精度。

　　在实际装配场景中，该构件可成对使用，分别布置在摆动杆件的两端，一端通过铰接孔连接运动部件，另一端通过下部弧形面固定在管状机架上，实现运动部件的定角度往复摆动，在小型健身器材、户外遮阳棚支架、轻型输送线的摆动挡料机构中都能适配使用，构件的整体结构紧凑，占用安装空间小，承载能力可满足中低载荷的铰接连接需求，安装后无需频繁维护，铰接孔内可加装自润滑轴套，进一步提升铰接副的耐磨性能，延长构件的整体使用寿命。
