高负载梯形螺纹调节螺钉结构设计

　　在重型机械的支撑调节工位、机床的进给微调机构、压力机的行程限位单元以及可调支架的高度校准场景中，这类带梯形螺纹的调节螺钉是承担负载传递与位置锁定的核心基础零件。不同于普通连接用的三角螺纹螺钉，该零件采用梯形螺纹牙型设计，牙侧角更小，螺纹啮合面的接触应力分布更均匀，在承受大轴向载荷的工况下不会出现螺纹牙滑扣、变形的问题，同时螺纹副的传动效率更稳定，能够在反复调节的过程中保持一致的操作手感，不会出现卡滞或间隙突增的情况。

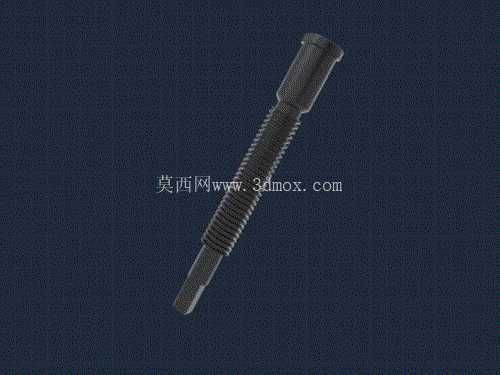

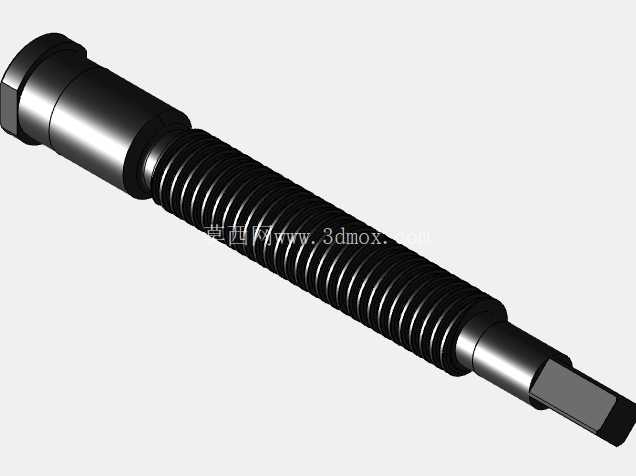

　　从结构设计逻辑来看，该螺钉的端部采用方形尖端结构，这一设计并非随意设置，而是为了在安装对位时能够精准卡入配套的定位凹槽内，避免螺钉在承受负载时出现径向偏移，尤其是在千斤顶这类需要持续承受偏载的设备中，方形尖端的定位结构能够让载荷始终沿螺钉轴向传递，减少螺纹副受到的附加弯矩，延长整套调节机构的使用寿命。螺钉杆部靠近头部的位置设置了一段光轴段，这部分结构主要用于和安装基座的导向孔配合，在螺钉旋进旋出的过程中提供径向支撑，避免长杆螺钉在大负载下出现杆部弯曲变形，同时光轴段与导向孔的配合公差选用H7/g6间隙配合，既保证调节过程顺畅无卡滞，又能控制径向窜动量在0.02mm以内，满足高精度调节场景的对位要求。

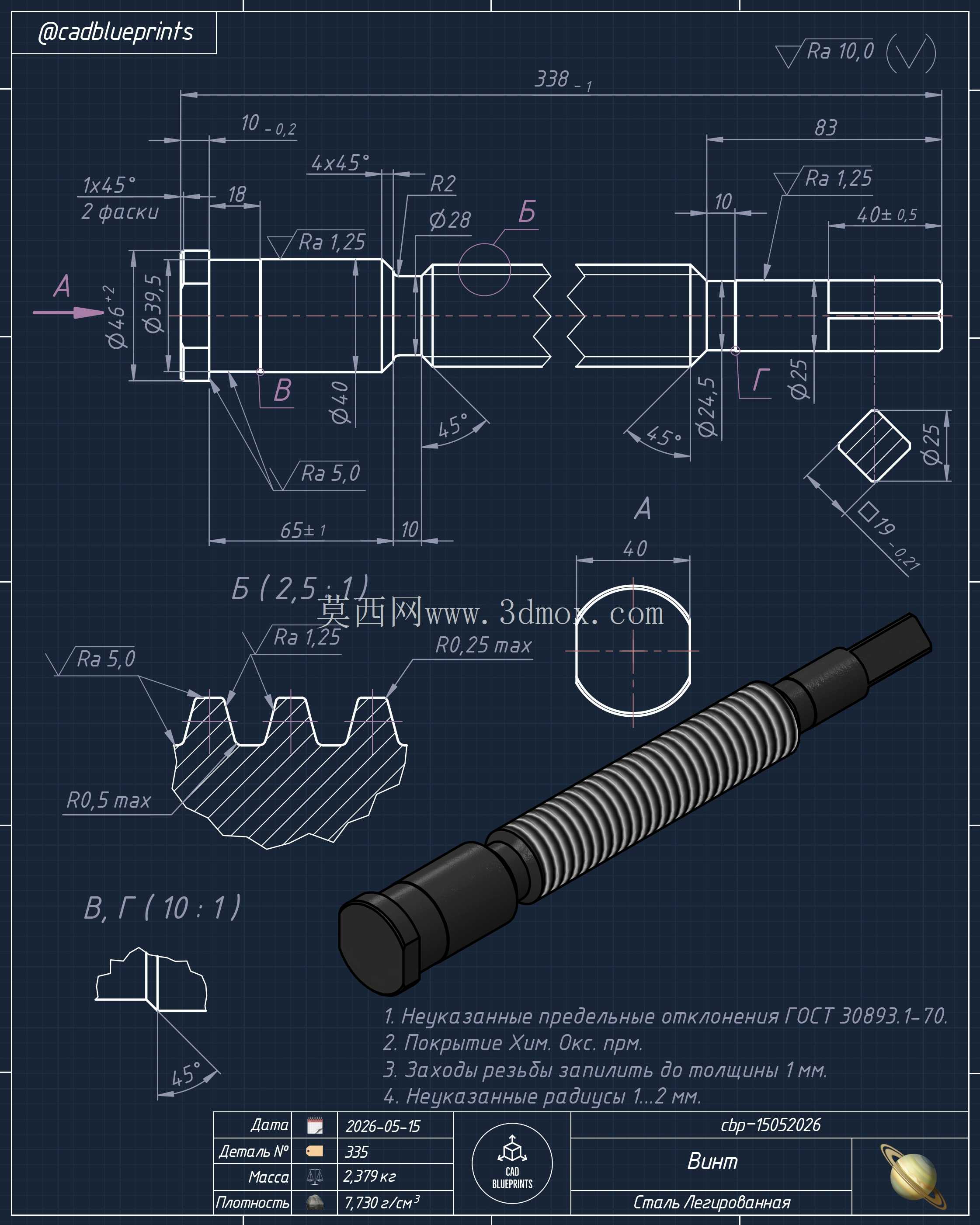

　　螺钉头部采用外圆柱面加扁位的结构，既可以使用套筒工具进行大扭矩锁紧，也可以通过扳手卡持扁位进行微调，适配不同工况下的操作需求，头部与螺纹段衔接的位置做了圆角过渡处理，避免应力集中导致的头部断裂问题，这一细节在频繁承受冲击载荷的冲压设备配套调节机构中尤为重要，很多早期失效的调节螺钉都是因为衔接位置没有做应力卸荷结构，在反复冲击载荷下出现疲劳裂纹。从安装边界来看，该螺钉的螺纹大径、光轴段直径以及头部尺寸需要和配套的安装基座、调节螺母严格匹配，螺纹段的有效长度需要覆盖设备所需的最大调节行程，同时预留至少3个螺距的啮合余量，避免调节到极限位置时螺纹啮合牙数不足导致滑牙；方形尖端的尺寸需要和基座上的定位槽尺寸适配，单边间隙控制在0.1mm以内，既保证安装时能够顺利卡入，又不会因为间隙过大导致定位失效。

　　表面涂层的设计主要是为了应对工业场景中的潮湿、粉尘等恶劣环境，避免螺纹副出现锈蚀卡滞，同时涂层的自润滑特性能够降低螺纹旋合时的摩擦阻力，减少长时间静置后首次调节的操作扭矩。在实际选型应用中，这类螺钉不能用普通三角螺纹的紧固件替代，三角螺纹的牙型角度大，传动效率低，而且主要用于连接紧固，不适合频繁调节的传动场景，强行替代会很快出现螺纹磨损、调节精度下降甚至断裂的问题；同时在安装时需要注意螺纹副的清洁，避免铁屑、焊渣等杂质进入螺纹啮合面，否则会在调节过程中刮伤螺纹牙面，破坏表面涂层，最终导致机构卡滞。在三维建模过程中，这类零件的建模重点在于梯形螺纹的牙型参数准确性，以及各段衔接位置的圆角、倒角细节还原，这些细节直接影响后续有限元分析的应力分布结果准确性，如果建模时忽略了应力卸荷圆角，分析得出的应力集中系数会比实际值偏大，导致后续结构优化方向出现偏差；同时光轴段与螺纹段的同轴度公差需要在建模时通过基准约束体现，保证后续生成工程图时的形位公差标注符合实际加工要求。
