轴支撑座压铸成型机械零部件结构

在各类传动设备、输送线体以及中小型动力输出机构的布局中，轴类零件的径向固定与轴向限位始终是结构设计环节需要优先考量的核心节点，这款轴支撑结构正是针对中等载荷工况下的转轴支撑需求开发的压铸类承载部件。从实际应用场景来看，这类支撑件常被布置在动力端与执行端之间的传动轴跨距中点位置，或是悬臂轴的根部承载位置，用来抵消轴系运转过程中产生的径向跳动与交变载荷，避免长轴因跨距过大出现挠曲变形，影响传动精度甚至出现轴体疲劳断裂的问题。

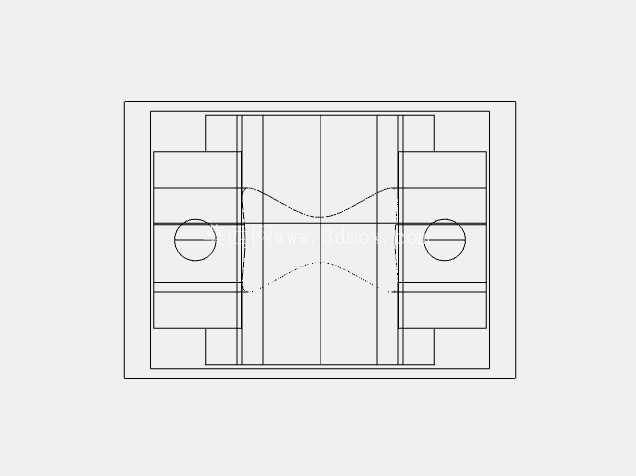

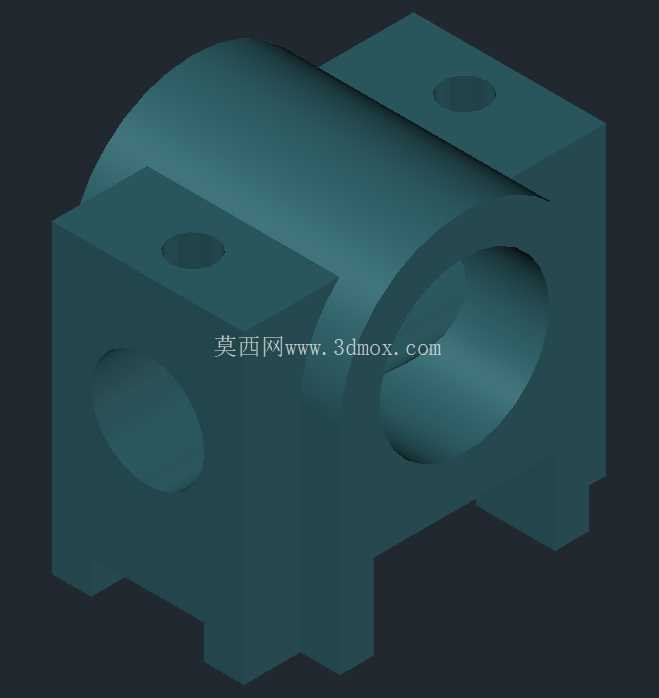

从功能特性上看，该支撑件采用一体化压铸成型的筒体加双侧安装耳的结构形式，中间的贯通镗孔是核心的轴穿装位，孔壁的加工精度直接决定了与轴套或者轴承外圈的配合公差，设计时需要根据适配轴径的尺寸公差带选择基孔制配合，常规工况下选用H7级精度即可满足多数通用传动场景的需求，如果是高速运转的工况则需要进一步提升孔壁的圆柱度与表面粗糙度，同时预留润滑脂的加注通道。筒体两侧延伸出的带孔安装耳是整个部件的固定接口，两个安装耳上的通孔同轴度需要严格控制，避免装配时出现螺栓强行别劲的问题，安装耳的底面与筒体中心孔的轴线平行度公差需要控制在0.05mm以内，保证安装后轴的回转中心与安装基准面平行，防止轴系运转时出现附加的轴向力。

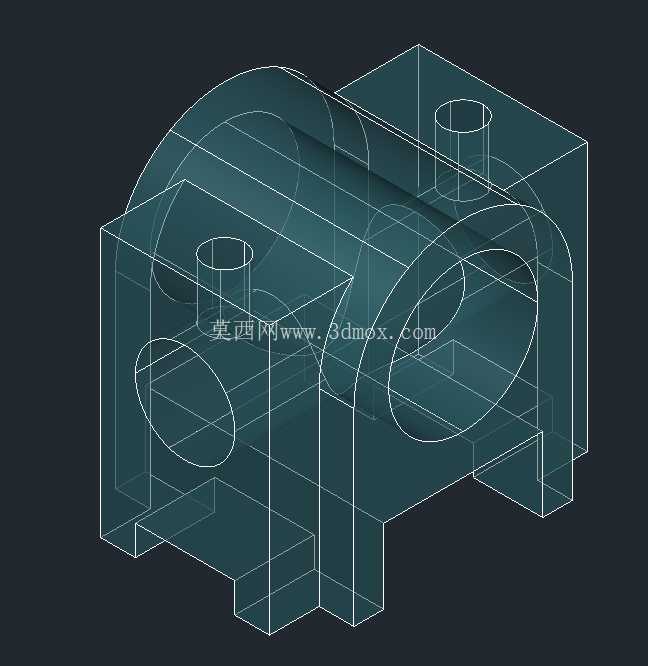

设计思路上，这款支撑件选择压铸工艺成型是综合考虑了批量生产成本与结构强度的平衡，相较于焊接式的轴支撑结构，压铸成型的部件整体刚性更好，没有焊接应力带来的长期变形问题，同时成型效率更高，适合批量配套在标准化的传动设备上。结构上筒体下方设置的两个凸起支撑脚，一方面是为了增加筒体与安装面的接触面积，降低单位面积的压应力，另一方面也可以在压铸成型时减少厚壁区域的缩孔缺陷，让整个零件的壁厚尽量均匀，避免压铸过程中因冷却速率不一致导致的内部气孔或者表面凹陷。筒体顶部的盲孔设计可以用来安装注油嘴或者定位销，既可以满足定期给内部配合面加注润滑脂的维护需求，也可以在部分需要周向限位的场景下打入定位销，防止支撑件与轴承外圈出现相对转动。

从安装边界来看，设计选型时需要首先确认中间贯通孔的直径与待支撑轴的轴径匹配，同时要核算两个安装耳的孔距是否适配安装基座上的预留螺栓孔位，安装耳的厚度决定了M系列螺栓的最大可选规格，常规这个尺寸级别的支撑件适配M8或者M10的内六角圆柱头螺栓，安装时需要在支撑件底面与安装基准面之间加装调整垫片，用来微调轴的中心高度，保证轴系两端的支撑件同轴度控制在允许范围内。需要注意的是，这类压铸支撑件的承载能力与材质的压铸工艺参数直接相关，选型时要根据轴系的实际径向载荷核算支撑耳与筒体连接处的抗弯强度，避免过载时出现安装耳断裂或者筒体开裂的问题，在有冲击载荷的工况下使用时，还需要在配合孔内加装弹性轴套，吸收部分冲击振动，延长部件的使用寿命。
