机械连接支撑异形支架结构设计

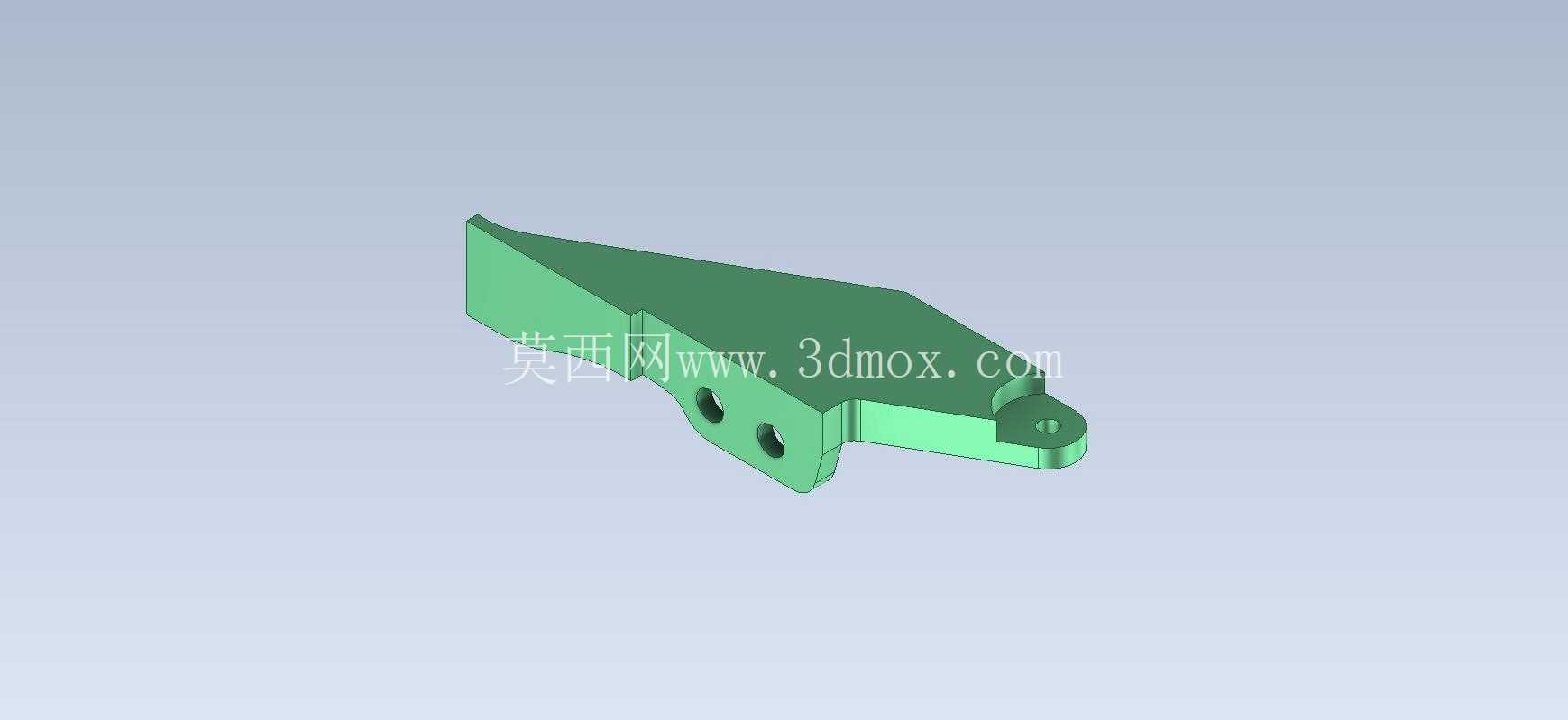

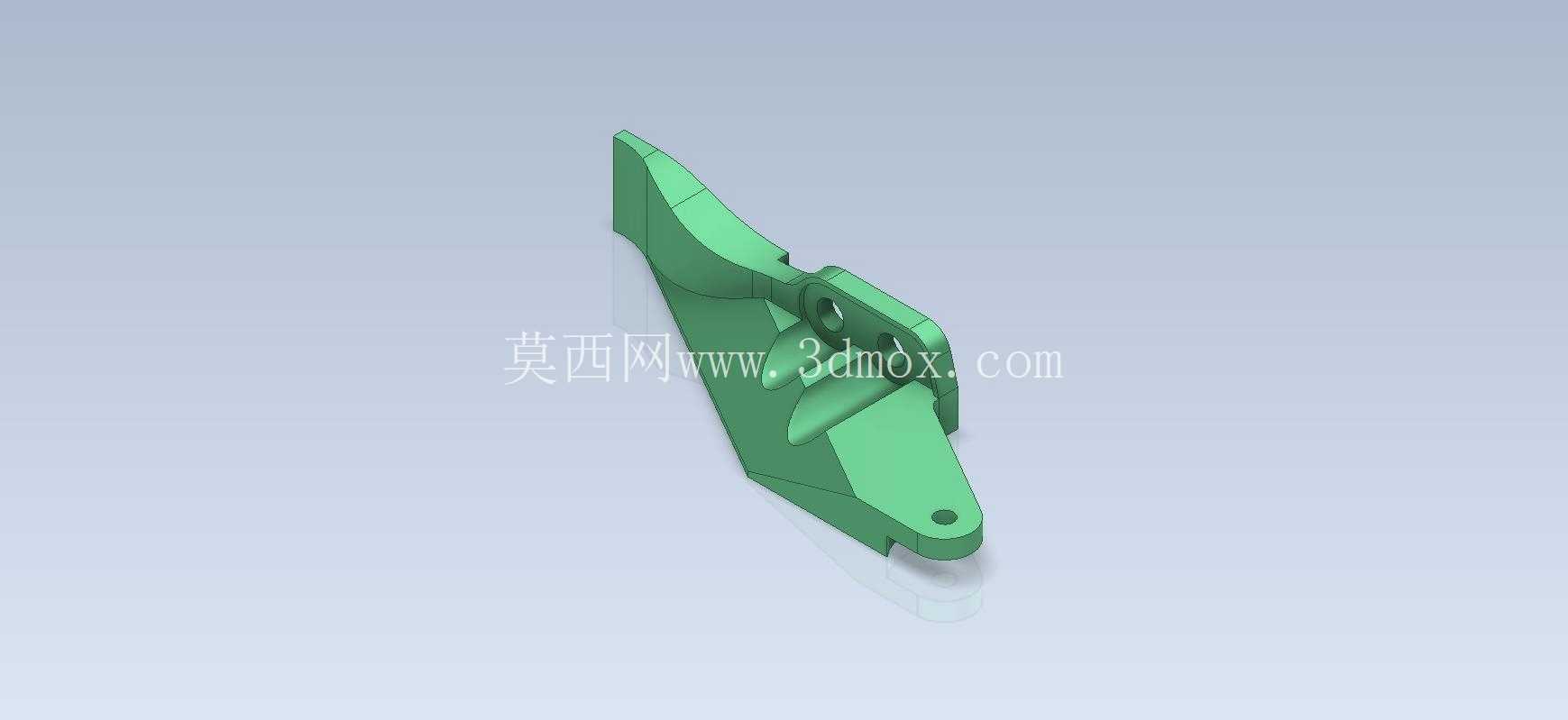

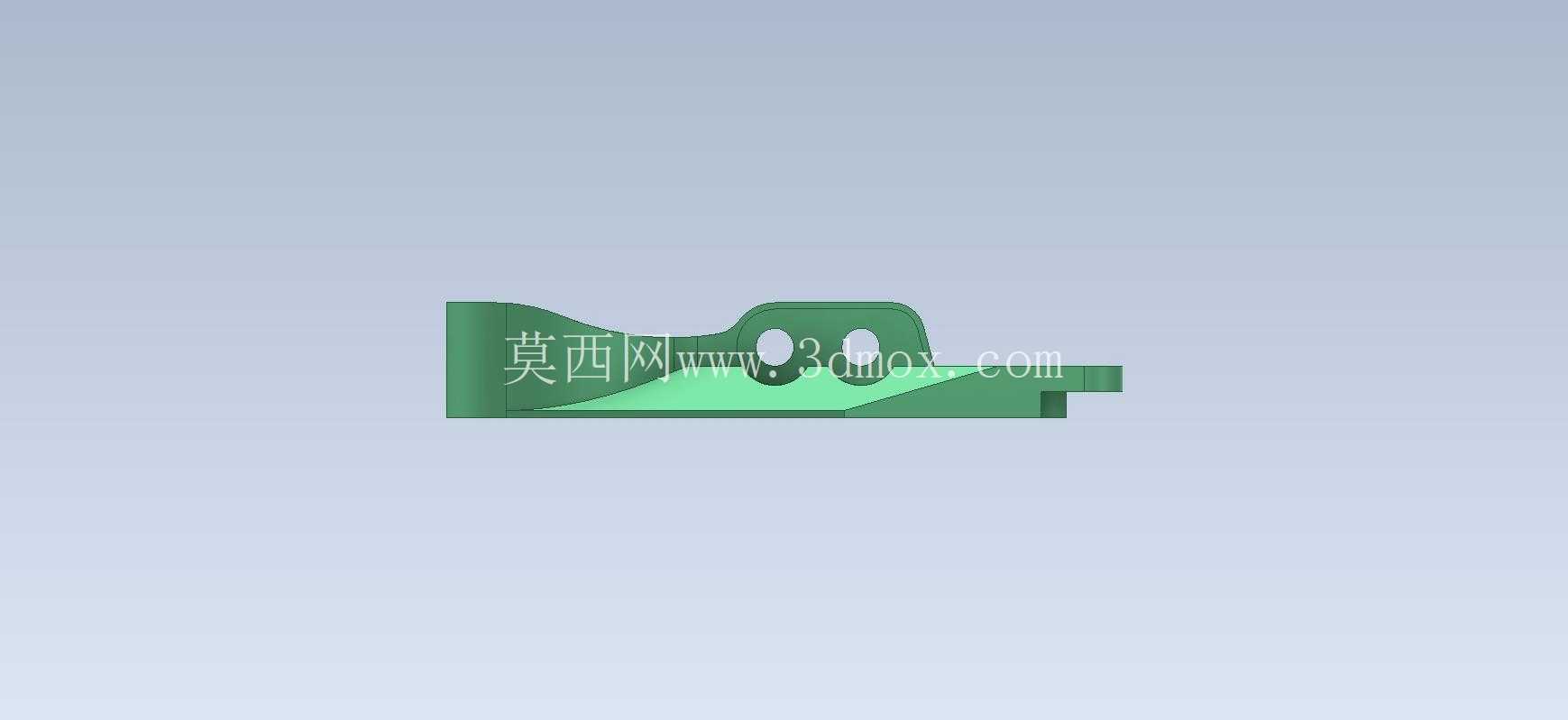

这类异形支撑支架在轻工自动化输送线、小型专用工装夹具的定位模块中应用十分广泛，日常做设备改造时经常会遇到类似的安装空间受限的连接场景，需要兼顾结构强度、安装避让和轻量化要求。从结构功能来看，该零件一端为带双安装孔的加厚基座，用于和设备主框架的安装面贴合锁紧，两个孔位的间距经过匹配标准M6内六角螺栓的安装中心距设计，基座底部做了0.2mm的安装贴合面铣平余量，避免安装时因面差导致锁紧应力集中。零件延伸出的长臂端设置了单铰接孔，用于和摆杆、连杆类传动件做销轴连接，孔内预留了衬套安装余量，可配合铜衬套降低铰接位的磨损，延长部件使用寿命。

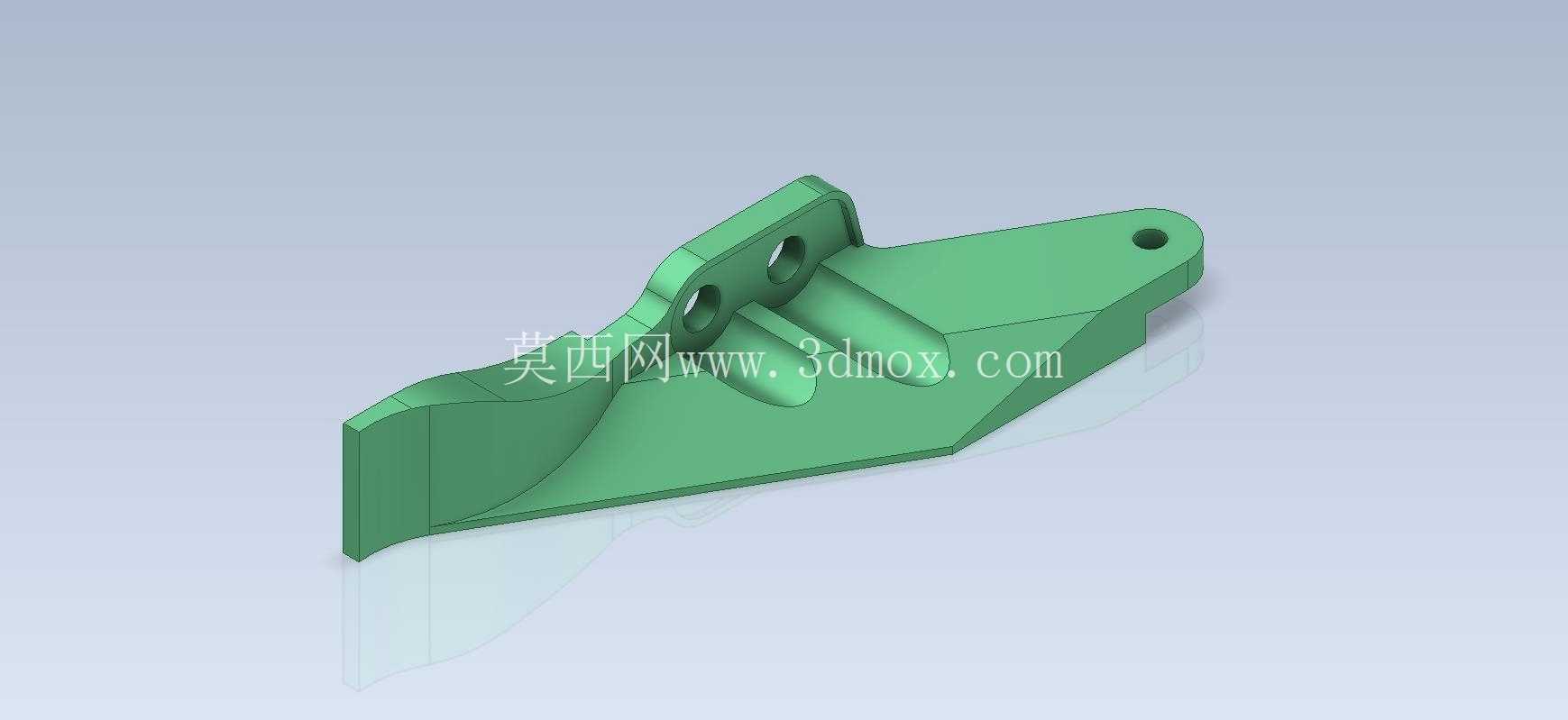

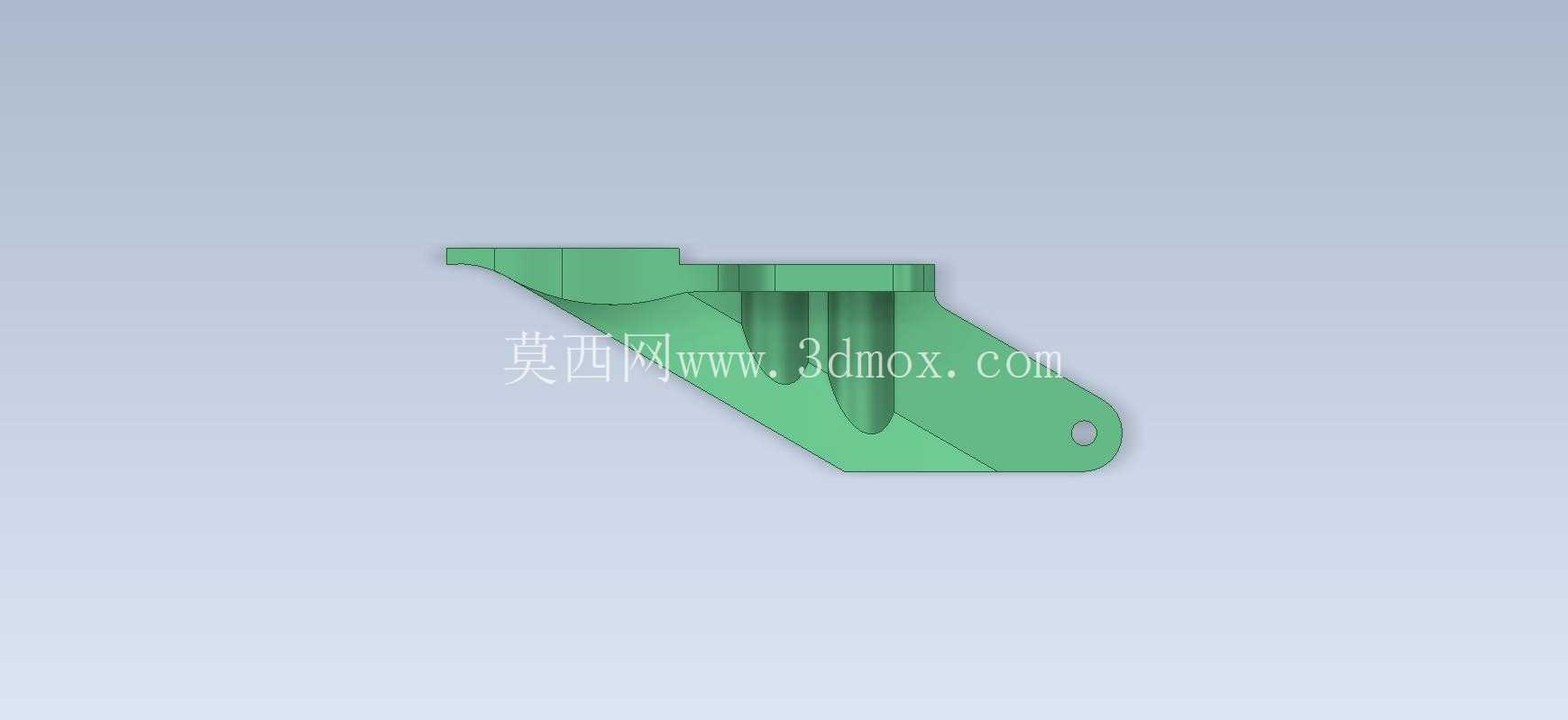

设计这类零件时，首先要确认安装边界：基座端的安装面到铰接孔中心的水平跨距是核心尺寸，直接决定连杆机构的运动行程，长臂的下边缘做了渐变式的加厚过渡，从铰接端的薄型结构平滑过渡到基座端的厚实结构，既避免了直角连接处的应力集中问题，也能在满足抗弯强度的前提下减少材料用量，降低零件整体重量。长臂上设置的两处加强筋顺着应力传递方向布置，从基座安装位一直延伸到长臂中部，筋条高度不超过零件总厚度的二分之一，避免注塑或压铸成型时出现缩痕，同时也不会和周边运动的部件产生干涉。

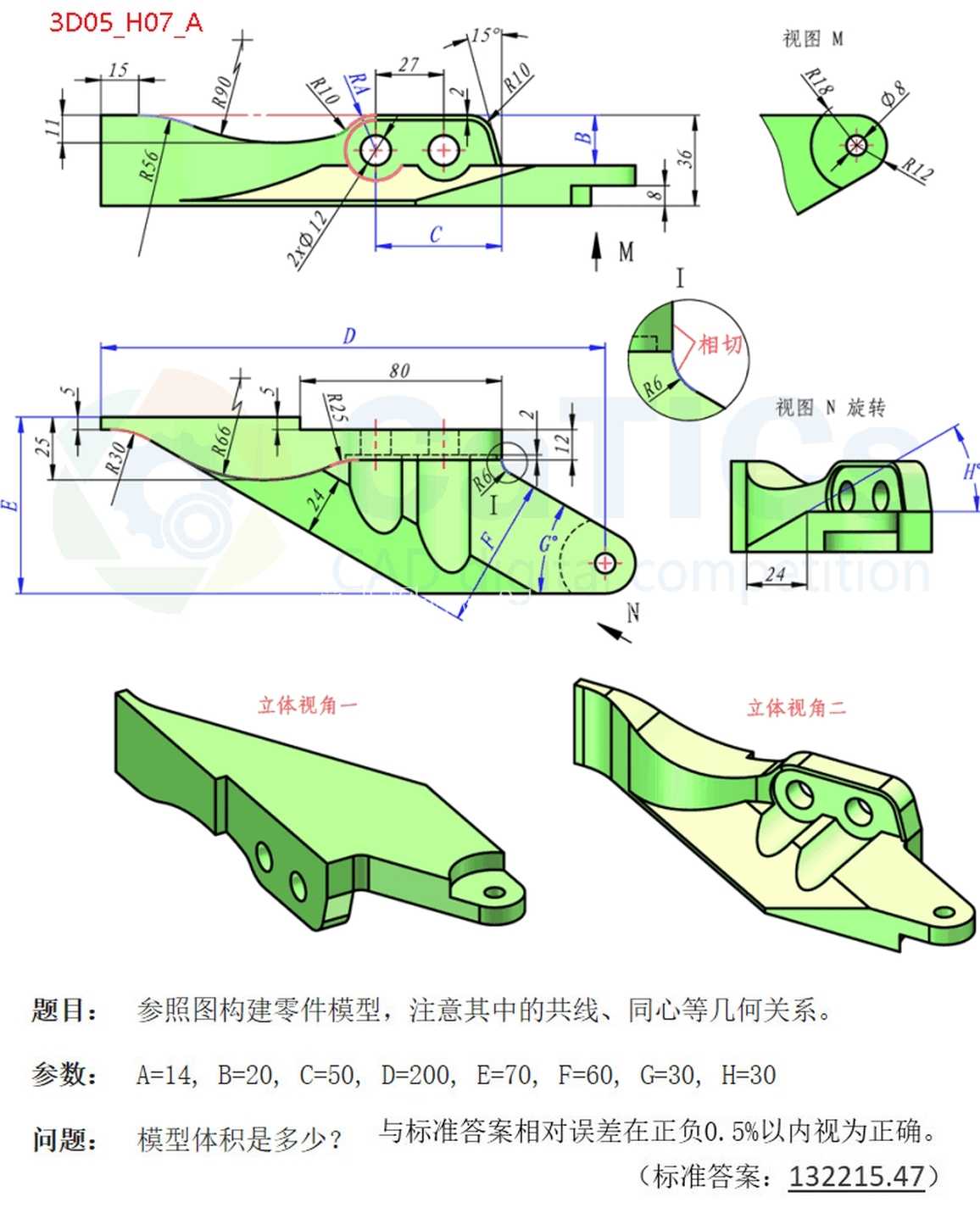

实际建模过程中，需要先确定两个安装端的孔位中心坐标，先搭建整体的轮廓骨架，再逐步做实体拉伸和切除，过渡曲面要保证曲率连续，避免出现应力突变的锐角。零件的所有安装孔位都做了0.1mm的倒角处理，既去除加工毛刺，也方便装配时螺栓、销轴的导入。铰接孔的端面做了1mm深度的沉台，用于容纳销轴的卡簧挡圈，避免销轴工作时轴向窜动。这类零件如果采用压铸工艺生产，脱模斜度设置在1.5度左右，加强筋位置的脱模斜度适当加大到2度，避免脱模时拉伤零件表面。

在设备实际运行中，这类支架主要承受铰接端传递的周期性摆动力，因此结构设计时重点校核了长臂根部的抗弯强度，通过渐变壁厚和加强筋的组合，在壁厚不超过4mm的前提下，满足150N径向载荷下的形变不超过0.05mm的使用要求，适配多数小型自动化机构的负载需求。零件的外形轮廓做了多处圆弧过渡，没有尖锐的外凸棱角，既避免装配时划伤操作人员，也能减少应力集中导致的零件断裂风险。安装基座的两个孔位周边做了局部加厚，避免螺栓锁紧时压溃零件表面，加厚区域的范围比螺栓垫片外径大2mm，保证锁紧力均匀分散到安装面上。
