双筒弯臂式机械连接支撑构件练习模型

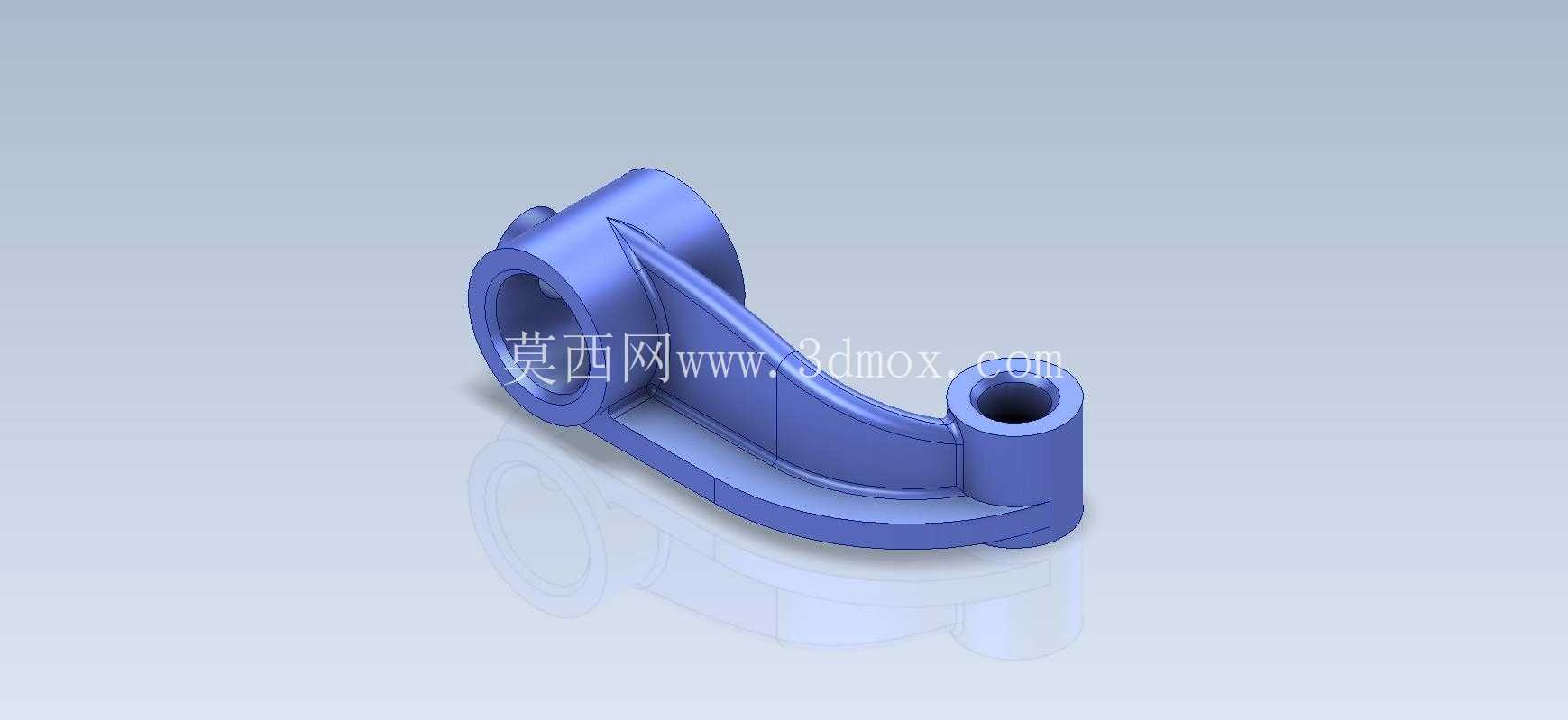

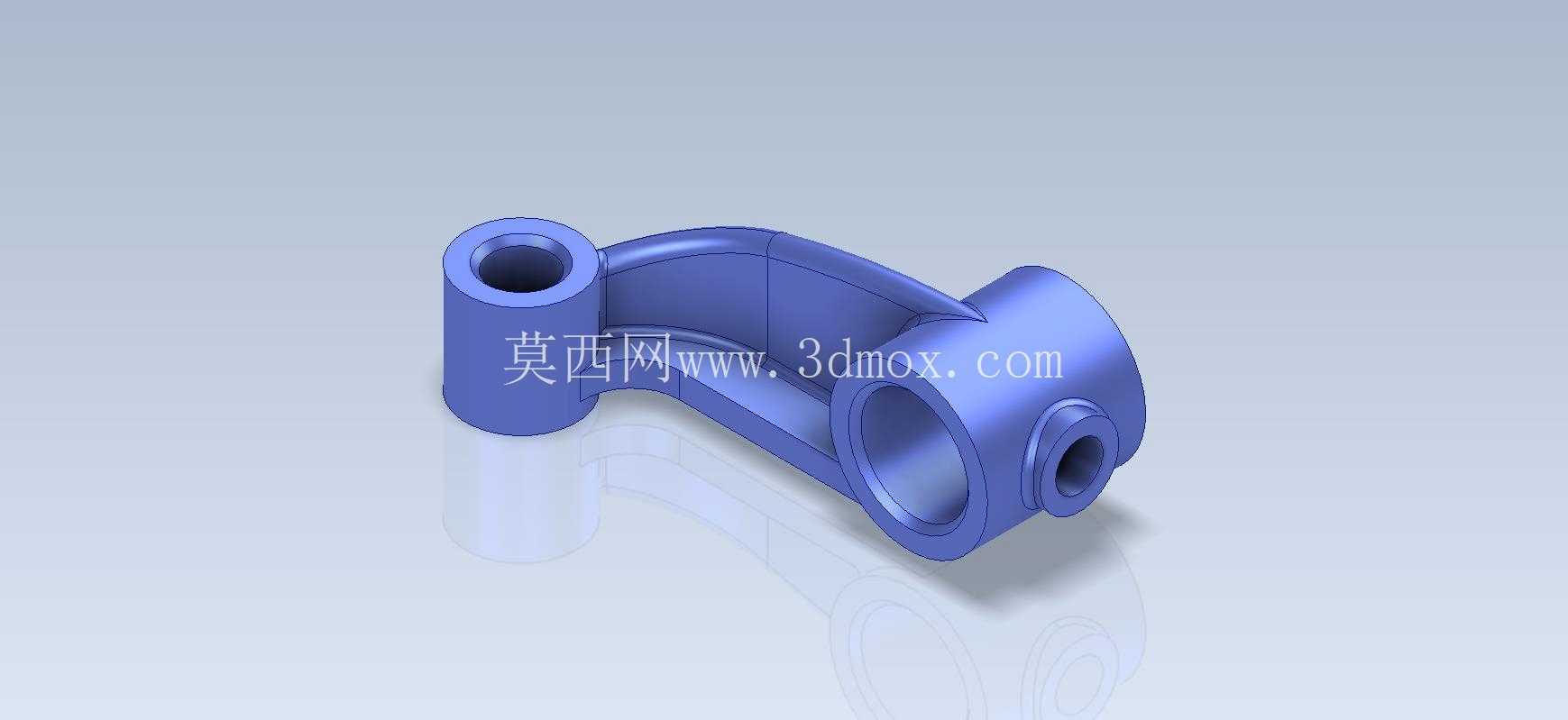

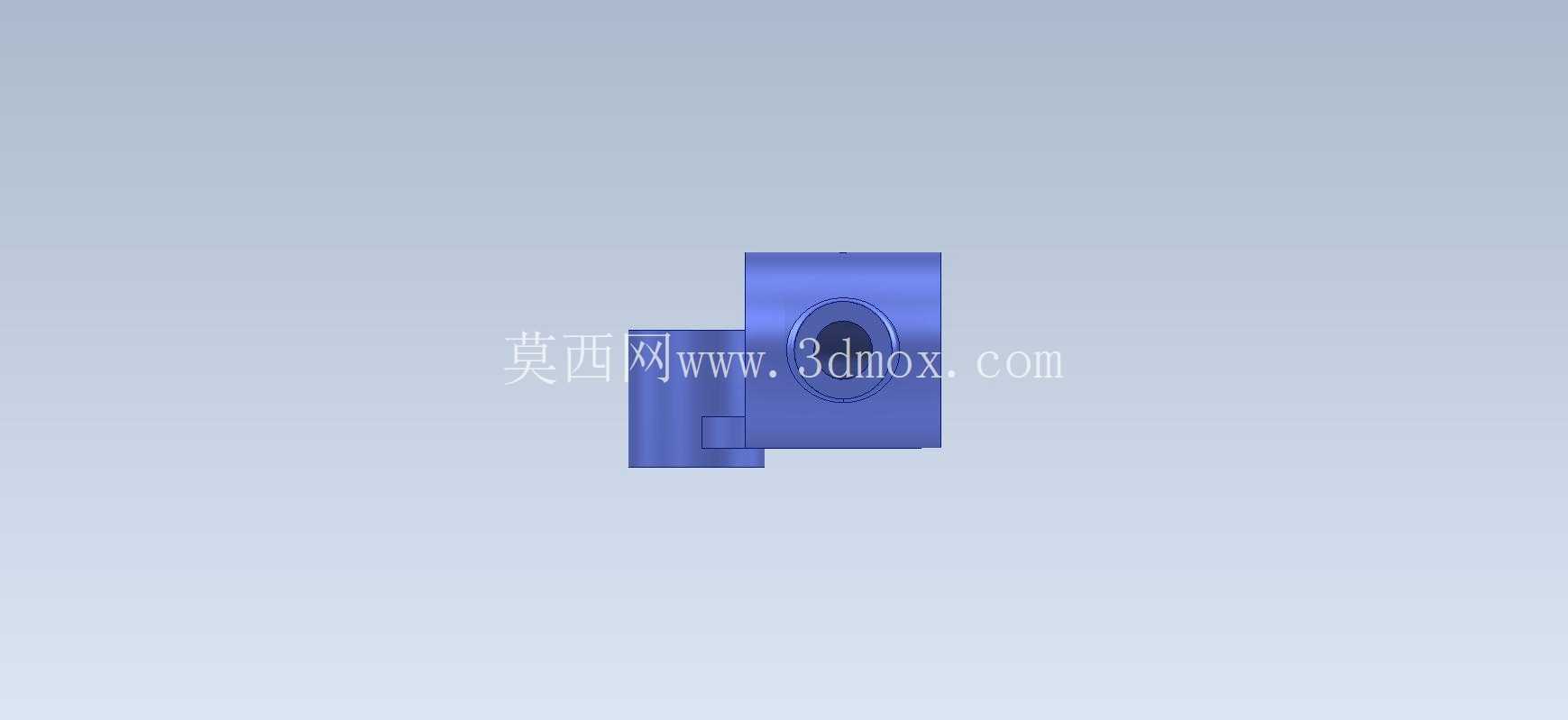

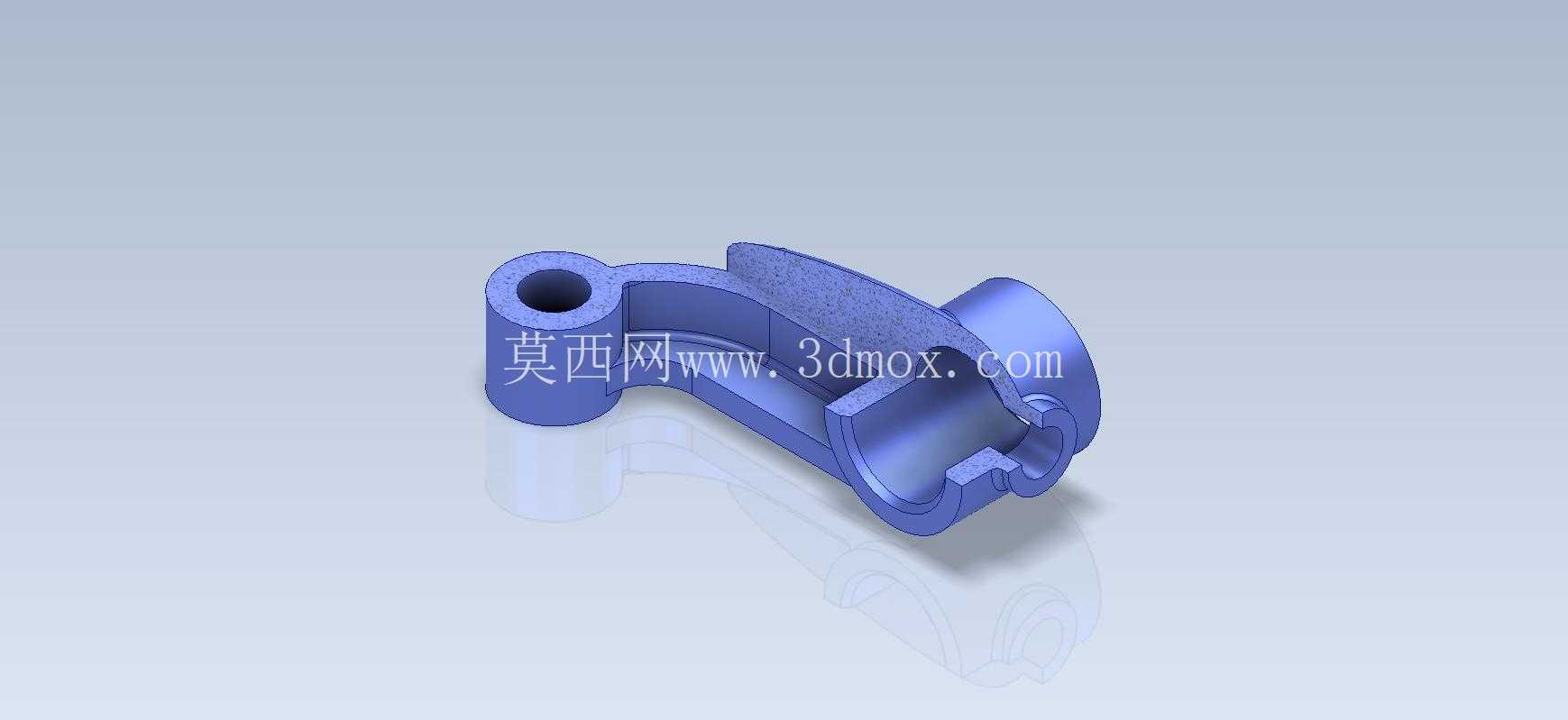

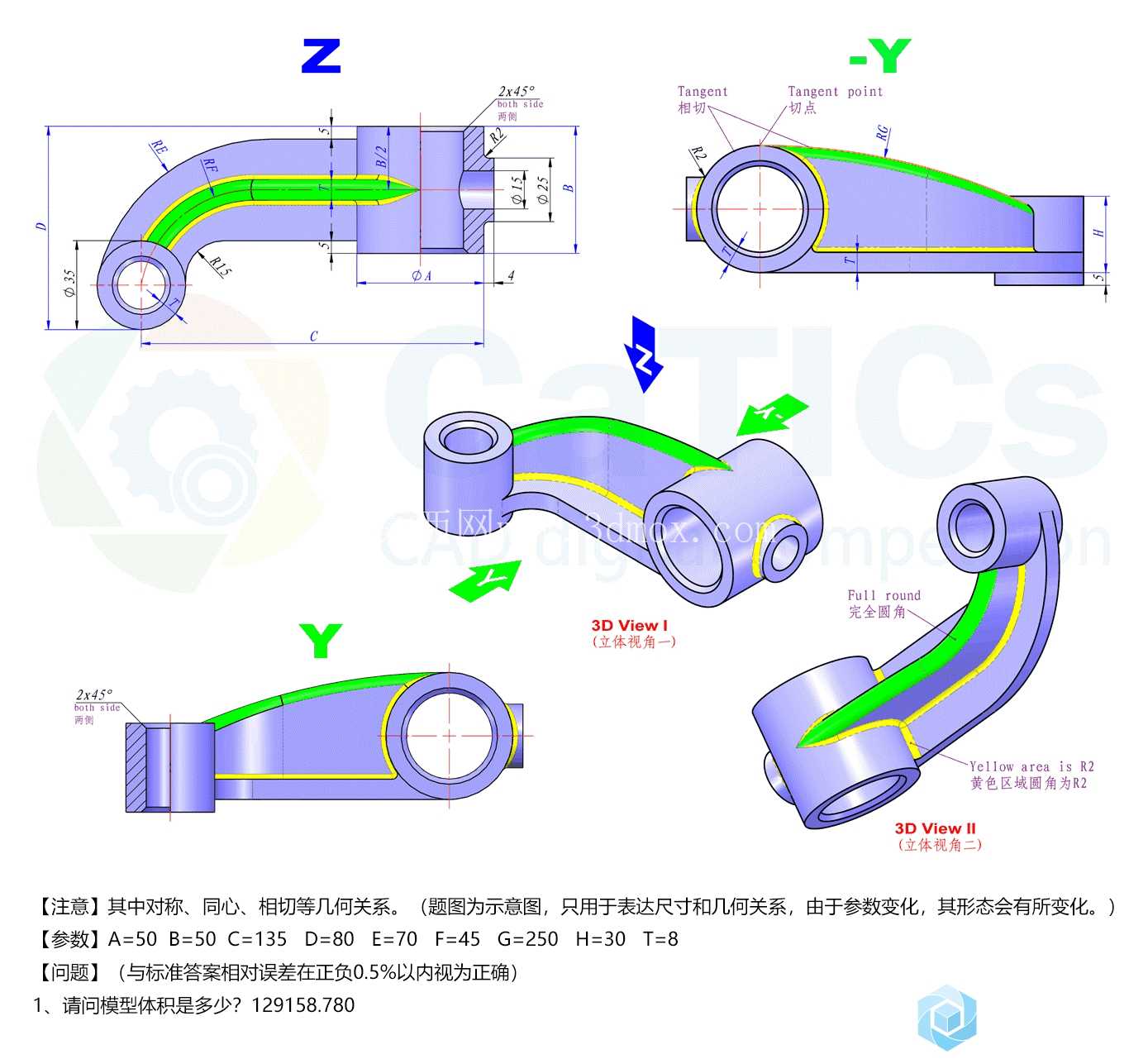

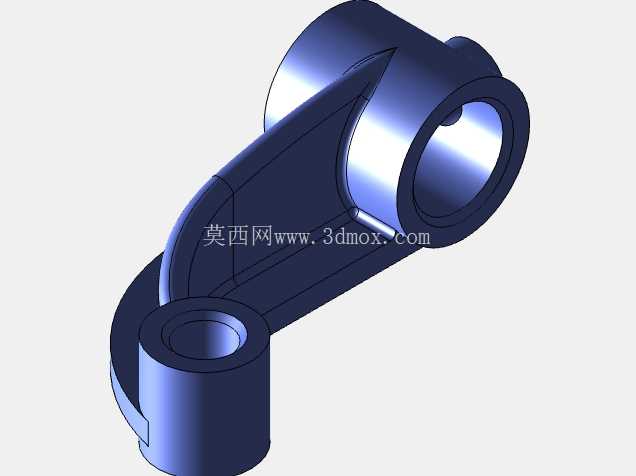

这类双筒弯臂结构在轻工自动化输送线、小型工装夹具的动力传递链路中十分常见，日常做建模练习时，很多人容易忽略实际安装场景的约束，只照着轮廓画外形，最后做装配干涉检查时才发现问题。先从实际安装边界说起，左侧竖直筒的内孔是整圆通孔，主要用来穿装固定销轴，和设备机架上的立轴配合，承担整个构件的旋转支撑作用，设计这个筒段的时候，要注意孔的同轴度公差，要是筒壁上下两端的孔不同轴，穿轴后会出现卡滞，长期往复摆动还会造成轴面偏磨，缩短整个铰接副的使用寿命。右侧的筒段是斜向布置的，和左侧筒段通过弧形弯臂连接成整体，这个斜向筒的内孔是用来连接执行端连杆的，筒壁侧面还有一个小的径向通孔，是用来装紧定螺钉的，装配时把紧定螺钉顶在连杆的定位槽里，就能防止连杆工作时出现轴向窜动，避免传动脱节。

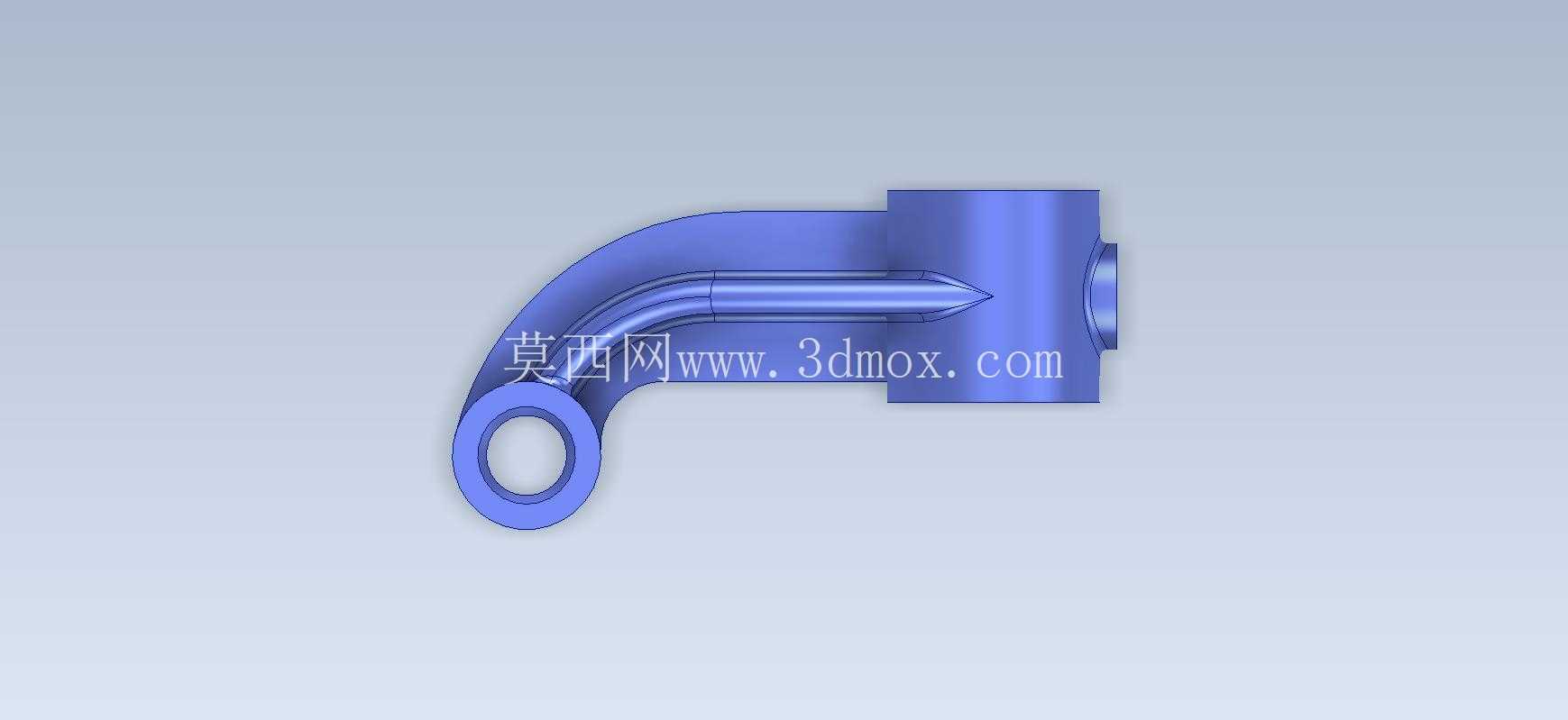

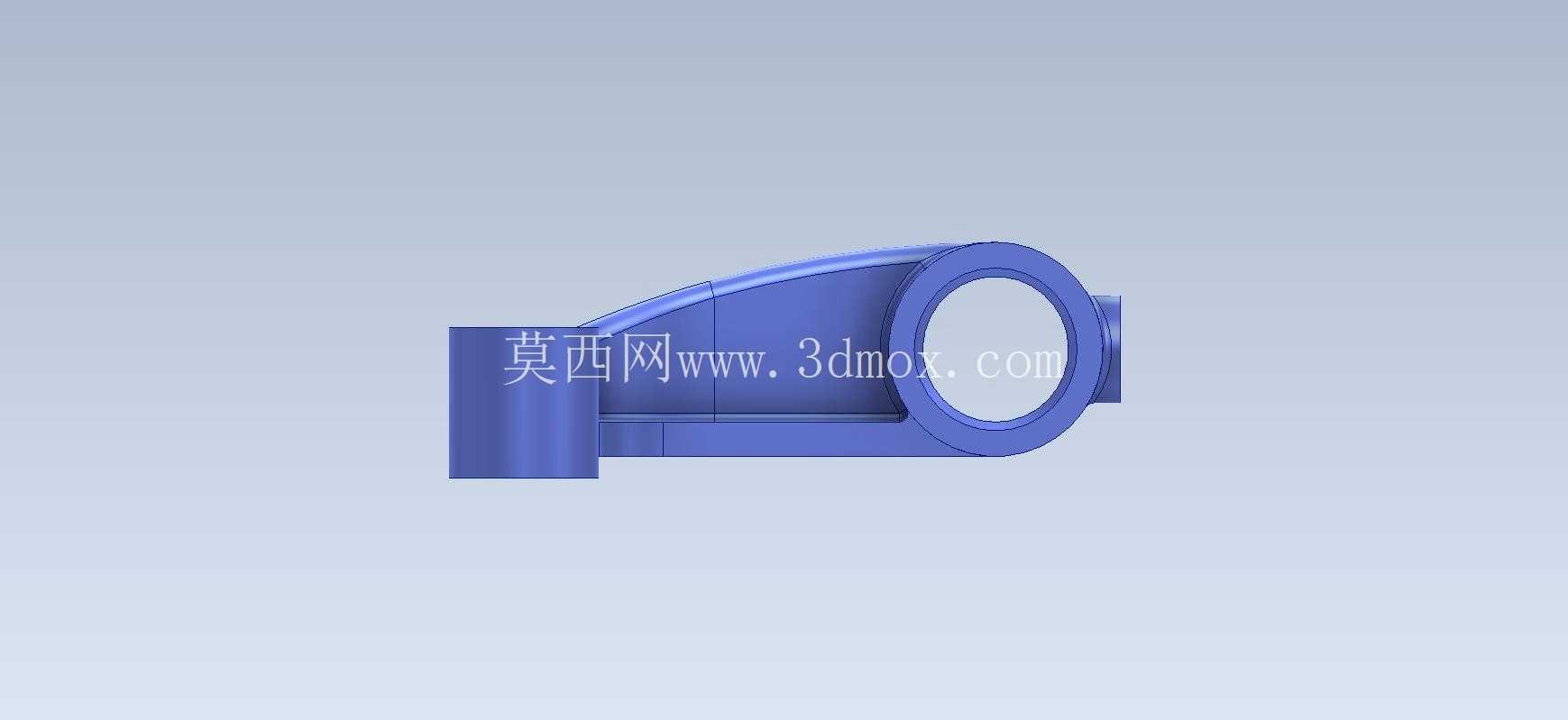

做这个构件的结构设计时，弧形弯臂的过渡圆角是很容易出错的地方，很多新手建模时直接用直角连接两个筒段，或者圆角半径设得太小，实际生产中不管是铸造成型还是机加工，直角位置都会出现严重的应力集中，设备运行时承受交变载荷的话，很容易在拐角处出现疲劳裂纹，所以弯臂和两个筒段的衔接位置必须做足够大的平滑过渡，让载荷能顺着弧形臂均匀传递到两个筒段，不会在局部形成应力峰值。另外弯臂的截面不是等厚的，靠近两个筒段的位置壁厚会适当增加，中间段的壁厚稍薄，这样的变截面设计既可以保证连接位置的结构强度，又能适当降低整个构件的重量，减少铰接位置的转动惯量，让机构动作更灵活。

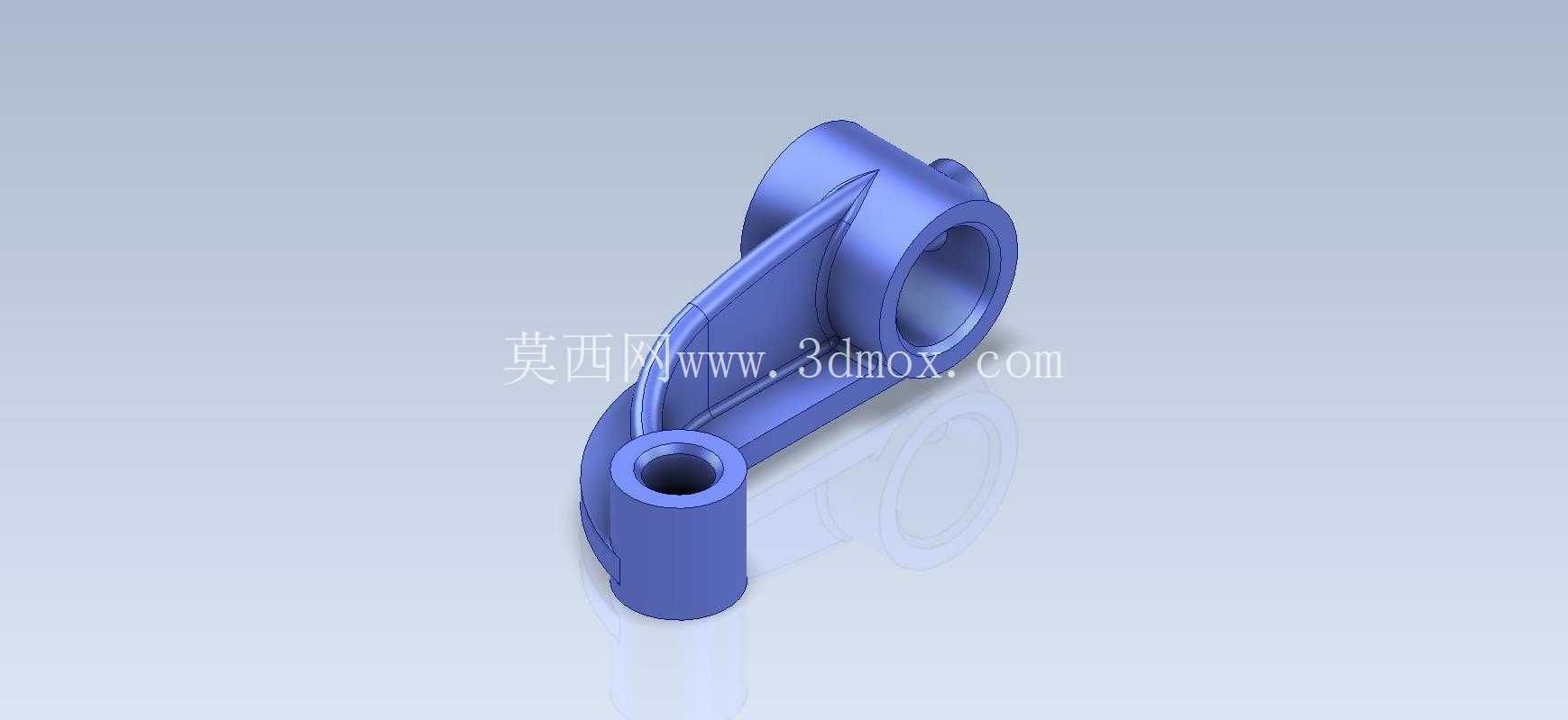

从实际功能特性来看，这个构件属于典型的铰接式传动拐臂，在小型气动摆台、物料分拣机构的拨杆组件里，经常能看到类似结构，它的作用是把气缸或者电机的旋转动力，通过两个铰接点的位置差，转换成特定角度的往复摆动，带动末端的拨叉或者吸盘架完成物料的转移动作。设计时要严格控制两个筒孔的中心距，中心距的尺寸公差直接决定了传动的行程精度，如果中心距偏差过大，会导致末端执行件的动作位置不准，出现分拣漏料、夹取错位的问题。还要注意两个筒孔的轴线夹角，这个角度是根据机构的运动轨迹算出来的，建模时不能凭肉眼目测调整角度，必须按照运动仿真得出的参数来设定，不然装配后会出现机构卡死，没法完成预设的摆动动作。

建模练习的时候，要养成从工程实际出发的习惯，不能只追求外形相似。比如左侧竖直筒的上端面要做小小的倒角，方便装配时销轴顺利导入，右侧斜筒的端面也要做同样的倒角处理，避免安装连杆时刮伤配合面。筒壁上的紧定螺钉孔，位置要设在筒段壁厚均匀的区域，不能太靠近弯臂的过渡位置，不然攻丝的时候容易出现壁厚不均导致的螺纹滑牙，也不能太靠近筒的端面，不然螺钉锁紧时会造成筒口变形，影响内孔和连杆的配合精度。另外整个构件的外表面不需要做多余的装饰性结构，所有的轮廓都是为了满足功能和强度要求，弧形弯臂的外弧面和内弧面要保持均匀的壁厚差，避免铸造时出现缩孔、冷隔等缺陷，要是采用3D打印做样件验证，均匀的壁厚也能减少打印过程中的翘曲变形，提高样件的成型精度。

在实际设备维护中，这类拐臂构件属于易损件，因为长期承受交变的摆动力矩，铰接孔位置容易出现磨损，所以设计时两个筒的内孔位置可以适当增加壁厚，预留后期镶套维修的余量，当孔磨损超差后，不用更换整个构件，只需要在孔内压入铜套或者钢套就能恢复配合精度，降低设备的维护成本。建模时还要考虑加工工艺的可行性，比如两个筒的端面都要和各自的孔轴线保持垂直，不然装配后销轴或者连杆会出现倾斜，导致传动阻力变大，加速配合面的磨损。弯臂的弧形轮廓要尽量平滑，不要出现突兀的折线，不然不仅应力集中，还会给后续的数控编程加工增加不必要的难度，提高加工成本。
