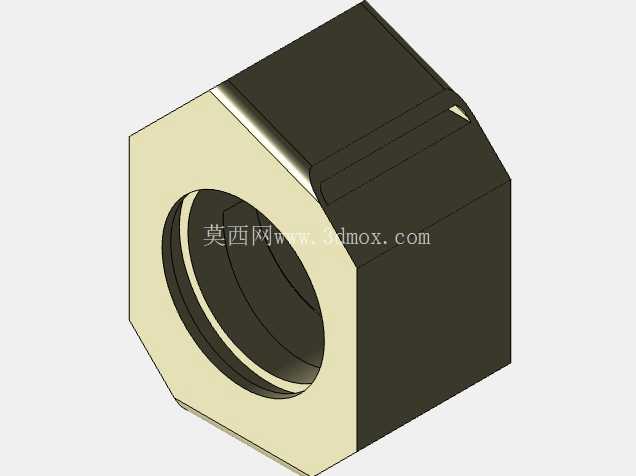

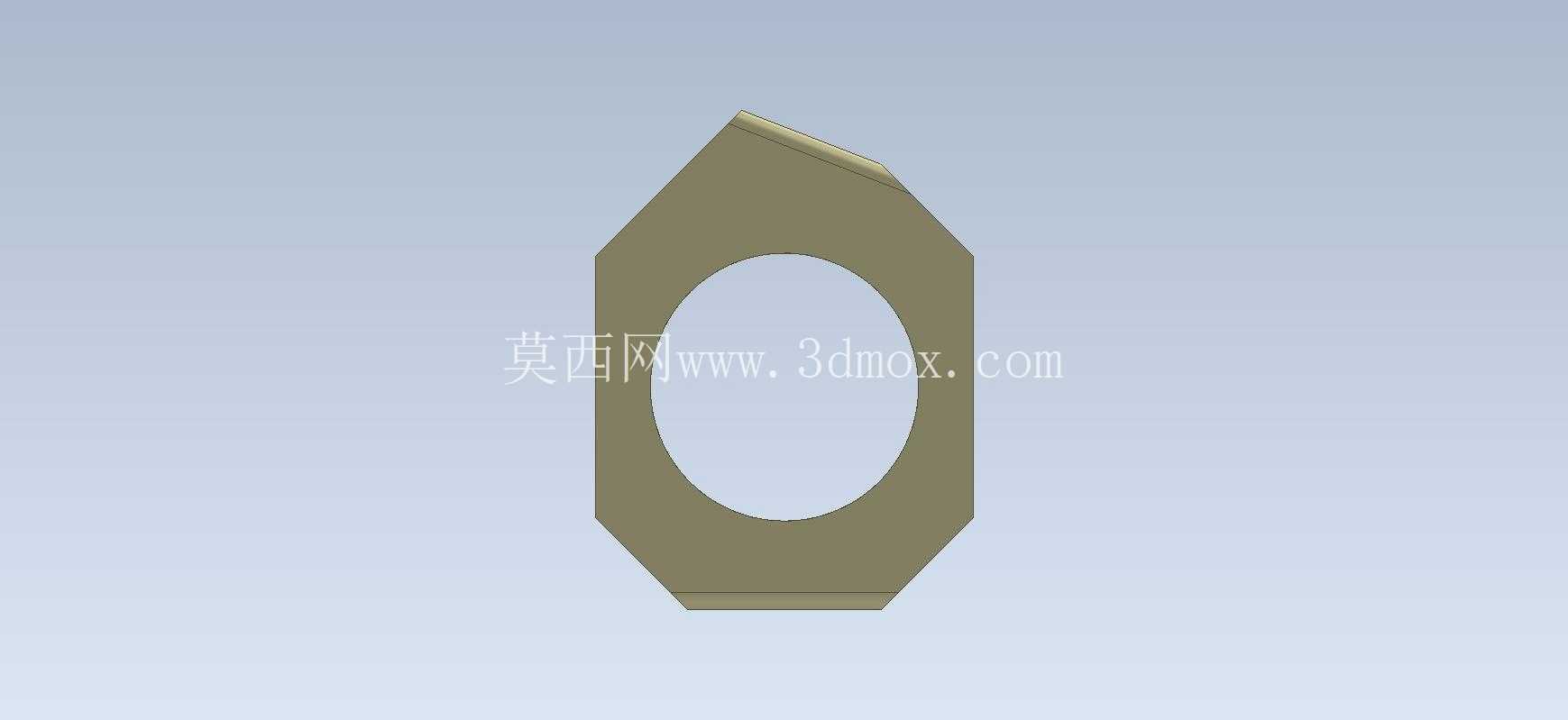

带侧槽六角内孔机械连接基座结构

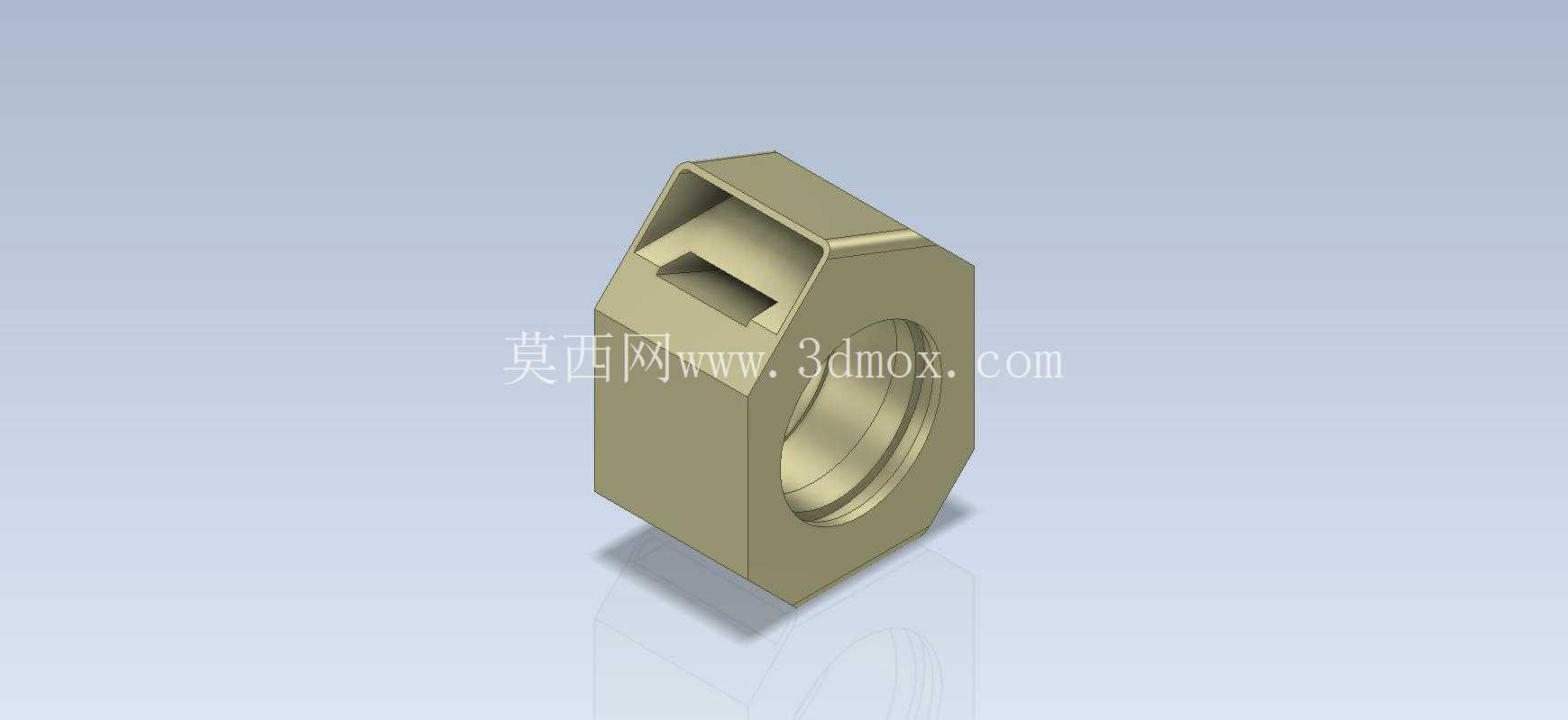

做机械结构设计的从业者大多有体会，很多看似造型简单的基础零件，恰恰是装配链路里最容易出问题的环节，这类带侧槽的六角内孔基座，在轻工自动化生产线的工装夹具、小型输送线的定位模块、非标检测设备的载具固定位里都有高频应用。从实际使用场景来看，这类零件主要承担两个核心作用：一是通过中心内孔穿装导向轴或者紧固螺杆，实现相邻两个组件的同轴定位，二是借助本体的六角外形，在安装槽内实现周向防转，避免设备运行过程中因振动、往复负载导致零件跟转移位，侧面开设的通槽则是为了嵌入锁紧弹片或者定位销，实现轴向位置的快速调整与锁止，不需要完全拧紧紧固件就能完成工位间距的微调，在小批量多品种的柔性生产线上，这种结构能大幅缩短换型调试的时间。

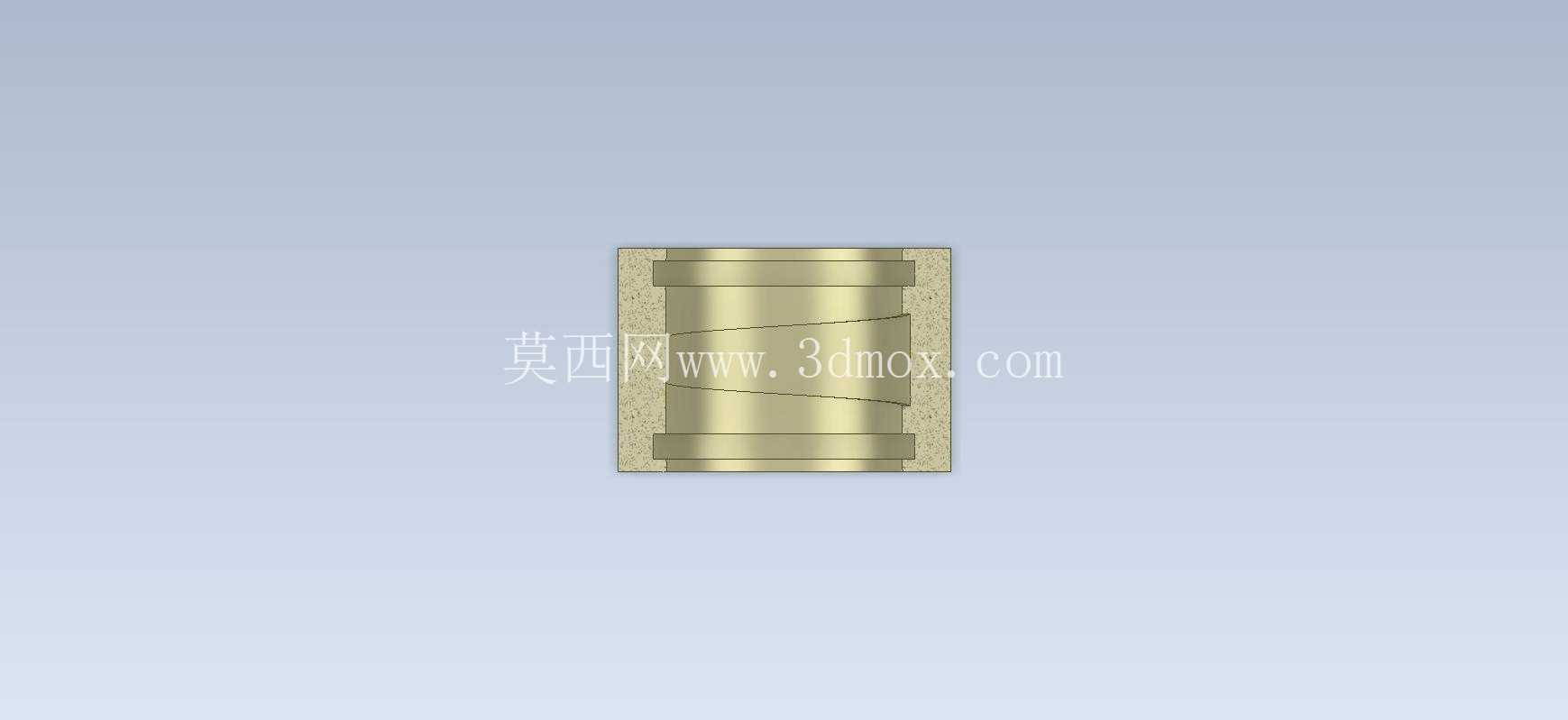

从设计思路上拆解这个零件，首先要明确的是安装边界约束：六角对边尺寸需要匹配安装工位的预留卡槽宽度，常规小型工装应用里，对边尺寸公差一般控制在h7级别，既要保证零件能顺利滑入卡槽，又不能留有过大间隙导致定位偏移，间隙过大会让往复运动过程中产生冲击噪音，长期使用还会磨损卡槽内壁。中心内孔的尺寸要根据穿装的轴径确定，如果是作为导向衬套使用，内孔需要做Ra1.6以下的表面粗糙度处理，减少轴件滑动时的摩擦阻力，如果是作为穿装螺栓的过孔，内孔直径要比螺栓公称直径大0.2-0.5mm，补偿装配时的位置度误差。侧面的槽宽尺寸要匹配所用锁紧弹片的厚度，槽的深度不能过深，否则会削弱六角本体的结构强度，在承受侧向负载时容易从槽位处开裂，也不能过浅，否则弹片嵌入量不足，锁止可靠性下降，容易受振动影响松脱。

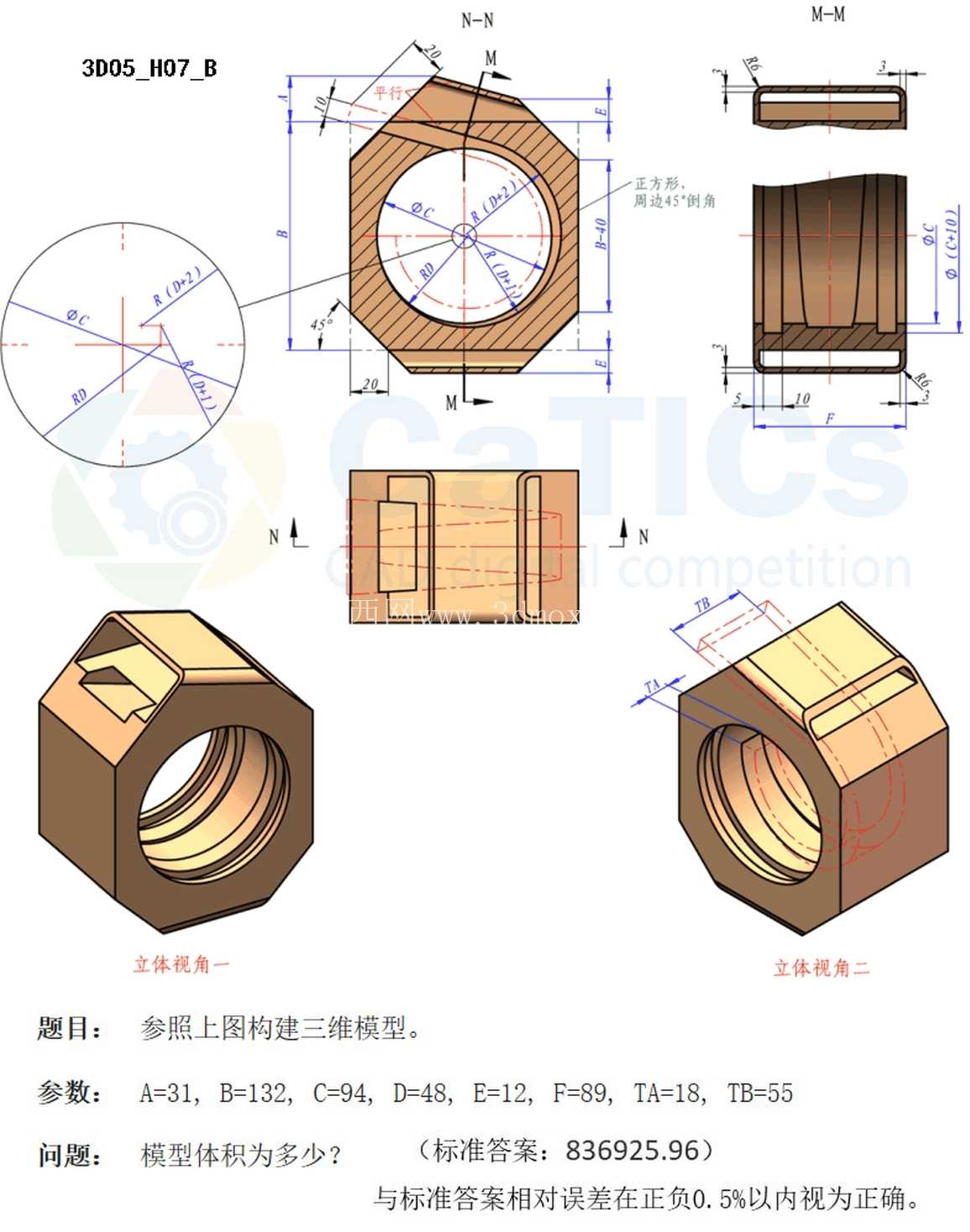

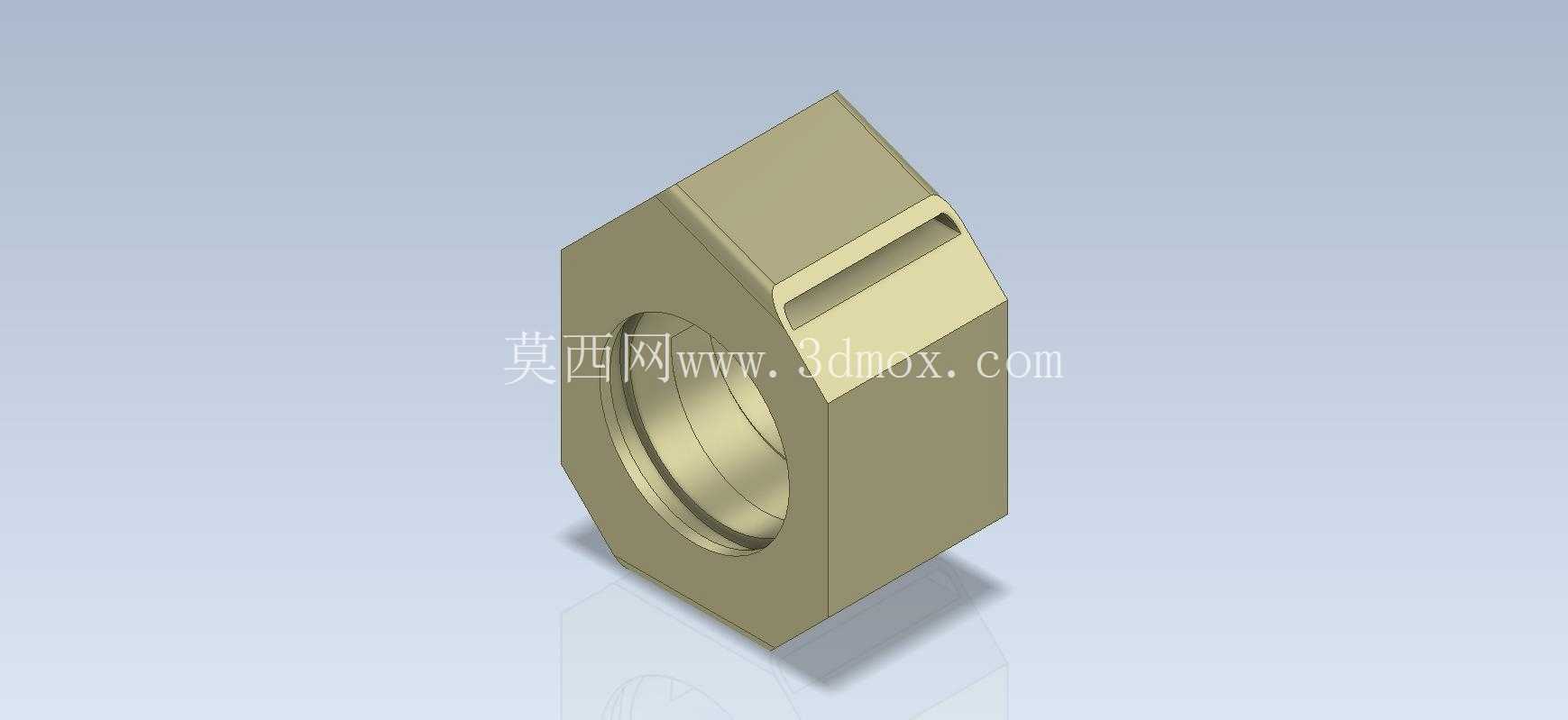

很多刚接触三维建模的新手在做这类基础练习件的时候，容易陷入只追求外形相似、忽略工程实际约束的误区，比如做六角外形的时候直接拉伸正六边形就结束，没有考虑实际加工时的倒角需求：六角的两个端面边缘需要做0.5-1mm的倒角，既可以去除加工毛刺，避免安装时割手，也能引导零件顺利装入安装槽，不会因为边缘毛刺卡滞。中心内孔的两端也需要做倒角，方便轴件或者螺栓穿入，避免硬怼导致内孔边缘刮伤轴件表面。侧面槽的两个棱边同样要做微小倒角，减少锁紧弹片滑动时的磨损，延长弹片使用寿命。

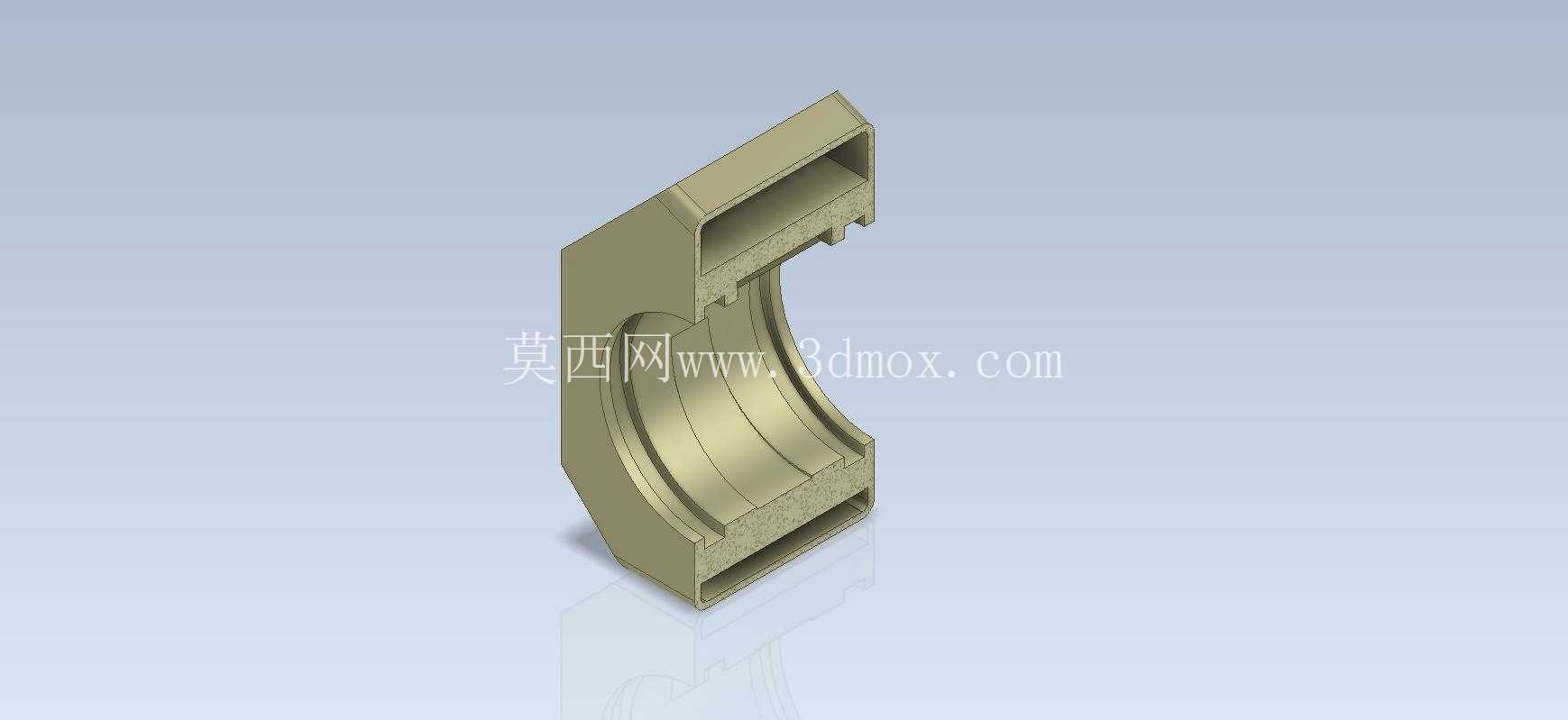

从安装适配的角度来说，这类零件的轴向厚度需要根据实际受力情况确定，如果是承受较大轴向负载的工位，厚度要适当增加，提升整体的抗挤压强度，如果只是轻载定位场景，厚度可以适当减薄，降低零件重量和材料成本。建模过程中需要注意各个特征的先后顺序，一般是先做六角本体的基础拉伸，再做中心内孔的切除，最后做侧面槽的切除，特征顺序合理的话，后续修改尺寸参数的时候不会出现特征报错，比如调整六角对边尺寸的时候，内孔和侧槽的位置不会出现错位，能大幅提升设计迭代的效率。另外在做装配验证的时候，要重点检查侧槽和锁紧件的配合间隙，六角面和安装卡槽的配合间隙，内孔和穿装轴的同轴度，这三个配合位的精度直接决定了整个机构的运行稳定性，很多现场调试时出现的定位不准、锁止松脱问题，追根溯源都是这些基础配合位的尺寸公差没有控制到位。
