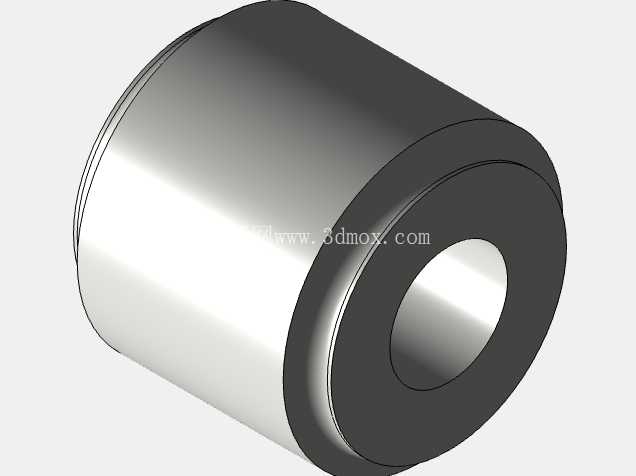

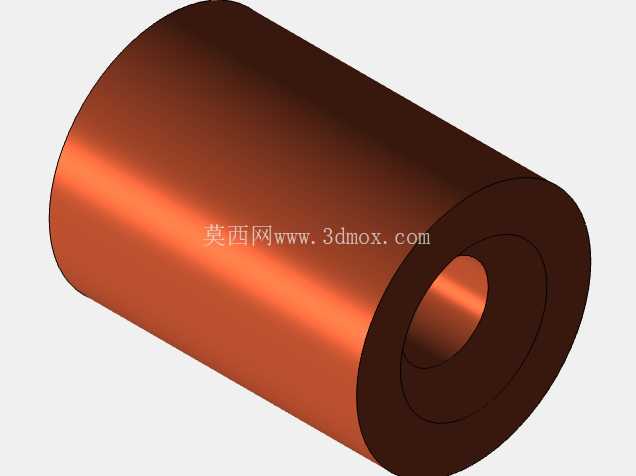

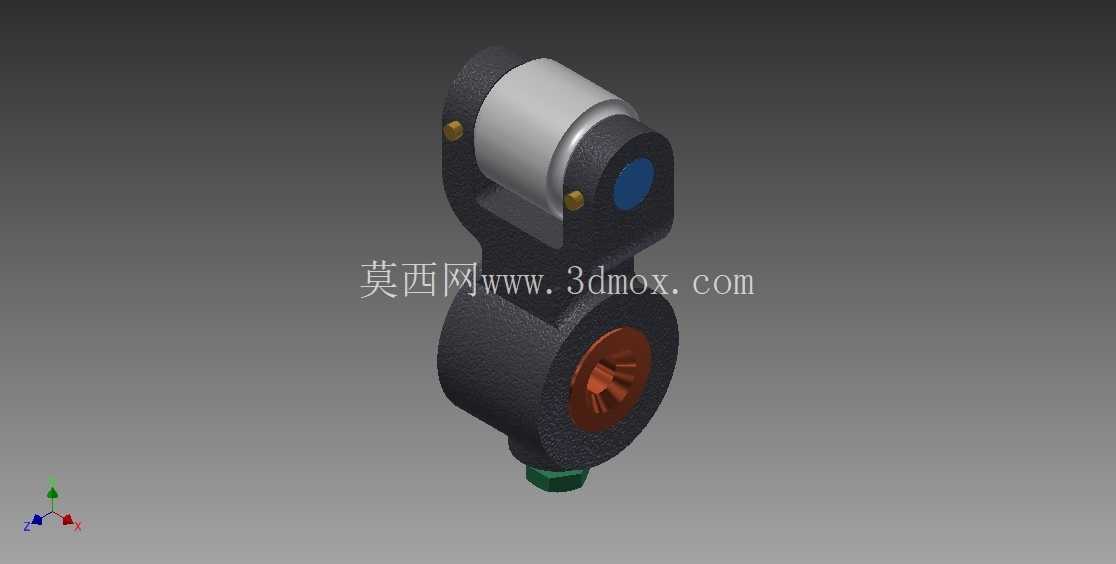

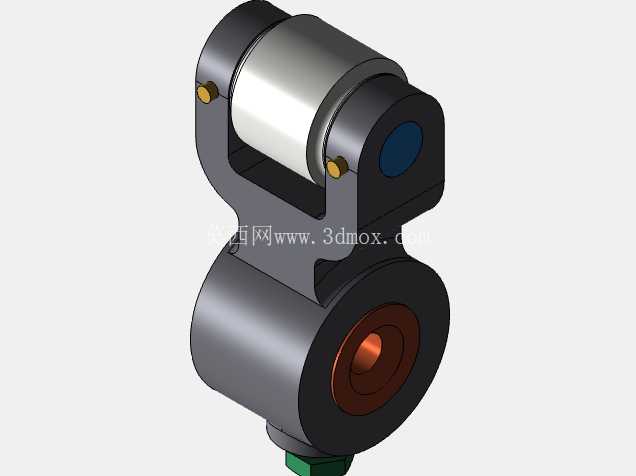

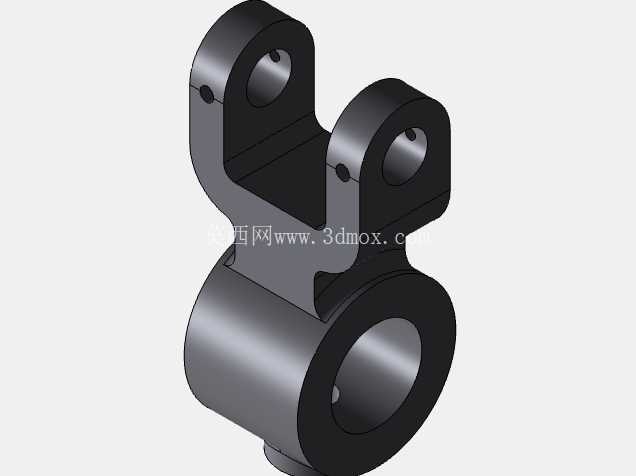

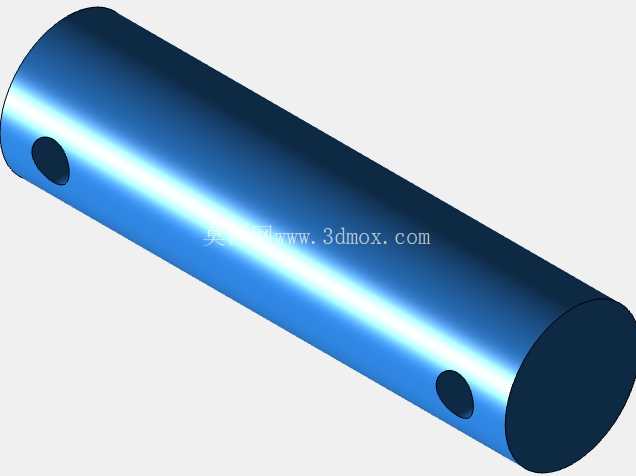

在各类需要转速调节的动力传输场景中,调速臂是连接操控端与调速执行端的核心传动构件,常见于小型动力设备、输送线调速单元、内燃机调速模块以及工业自动化生产线的转速调控工位,承担着将外部操控力转化为执行端位移、精准改变动力传输路径张紧度或传动比的作用,其结构合理性直接决定调速动作的顺畅度、定位精度以及长期运行的可靠性。从结构组成来看,该调速臂采用分体式装配设计,主体为铸造成型的臂身结构,表面做哑光粗糙处理以提升装配后的握持摩擦力与结构辨识度,臂身一端设置带销轴孔的铰接支座,配套黄铜材质的耐磨销轴衬套,用于将整个臂体铰接在设备的固定基座上,作为整个调速动作的旋转支点;铰接支座内侧嵌套银灰色的滚轮组件,滚轮外圈采用耐磨非金属材质,可在调速过程中与调速凸轮或推抵构件形成滚动摩擦,大幅降低动作过程中的接触磨损,减少操控阻力。
臂身的另一端设置带内花键的轴孔结构,孔内嵌入橙色的弹性缓冲卡件,用于与调速输出轴形成周向固定,同时缓冲调速动作瞬间的冲击载荷,避免刚性连接带来的零件崩损;轴孔外侧设置蓝色的定位堵盖,用于封堵轴孔端部,防止运行过程中粉尘、切削液进入花键配合面造成卡滞或磨损,轴孔末端延伸出绿色的锁紧接头,可配套锁紧螺母完成臂体与输出轴的轴向固定,防止长期往复摆动过程中出现轴向窜动。设计过程中,首先需要确定铰接支点到滚轮中心、铰接支点到输出轴中心的力臂比例,结合实际调速行程需求,计算出操控端需要输入的位移量与输出端的摆动角度匹配关系,确保整个调速行程内不会出现死点位置,同时让操控力处于符合人机工程学的合理区间,避免操作费力或调速精度不足。
在安装边界方面,该调速臂的整体旋转半径需匹配设备内部的安装空间,铰接支座的两个安装孔中心距需与基座上的预装销轴位置完全对应,输出轴端的花键规格需匹配所连接的调速轴参数,滚轮的外圆直径需与配套凸轮的轮廓曲线适配,确保在整个调速摆动范围内,滚轮始终与凸轮工作面保持贴合,不会出现脱开或卡滞的情况;臂身的侧面轮廓做了圆弧过渡处理,避免摆动过程中与周边的管线、相邻构件发生运动干涉,所有棱角位置均做了倒角处理,消除装配过程中的锐边划伤风险。从功能特性来看,该结构的铰接位置采用铜衬套设计,无需额外添加频繁的润滑维护即可保证长期摆动的耐磨性,滚轮组件的模块化设计可在磨损后单独快速更换,无需替换整个臂身,降低后期维护成本;花键连接端的弹性卡件可吸收调速过程中的冲击振动,避免长期交变载荷下的连接松动,端部的堵盖与锁紧接头形成了完整的轴向固定与防护结构,可适应多粉尘、有少量切削液飞溅的工业车间运行环境。
在实际选型应用时,需要先核对设备所需的调速摆动角度,确认该臂体的力臂比是否满足行程要求,同时确认铰接孔的直径、输出轴花键的参数是否与现有设备的安装接口匹配,安装时需先将铜衬套压入臂身的铰接孔内,保证衬套与孔的过盈量在合理范围,避免衬套随销轴转动出现异常磨损,装入销轴后需保证臂体可绕销轴无卡滞摆动,再将输出轴穿入花键孔,确认花键啮合到位后拧紧末端的锁紧螺母,最后调整滚轮与凸轮的初始接触位置,保证初始调速位置的准确性。整个结构没有冗余的设计元素,所有特征均服务于调速传动的实际功能需求,各配合面的公差选取兼顾了加工成本与装配精度,适合作为中小型动力设备、自动化输送单元的调速机构配套构件使用,建模过程中完整还原了各零件的装配关系与配合细节,可直接用于装配干涉校验、运动仿真模拟以及后续的工程图输出、加工工艺编制工作。
