带侧孔星型手拧调节旋钮结构设计

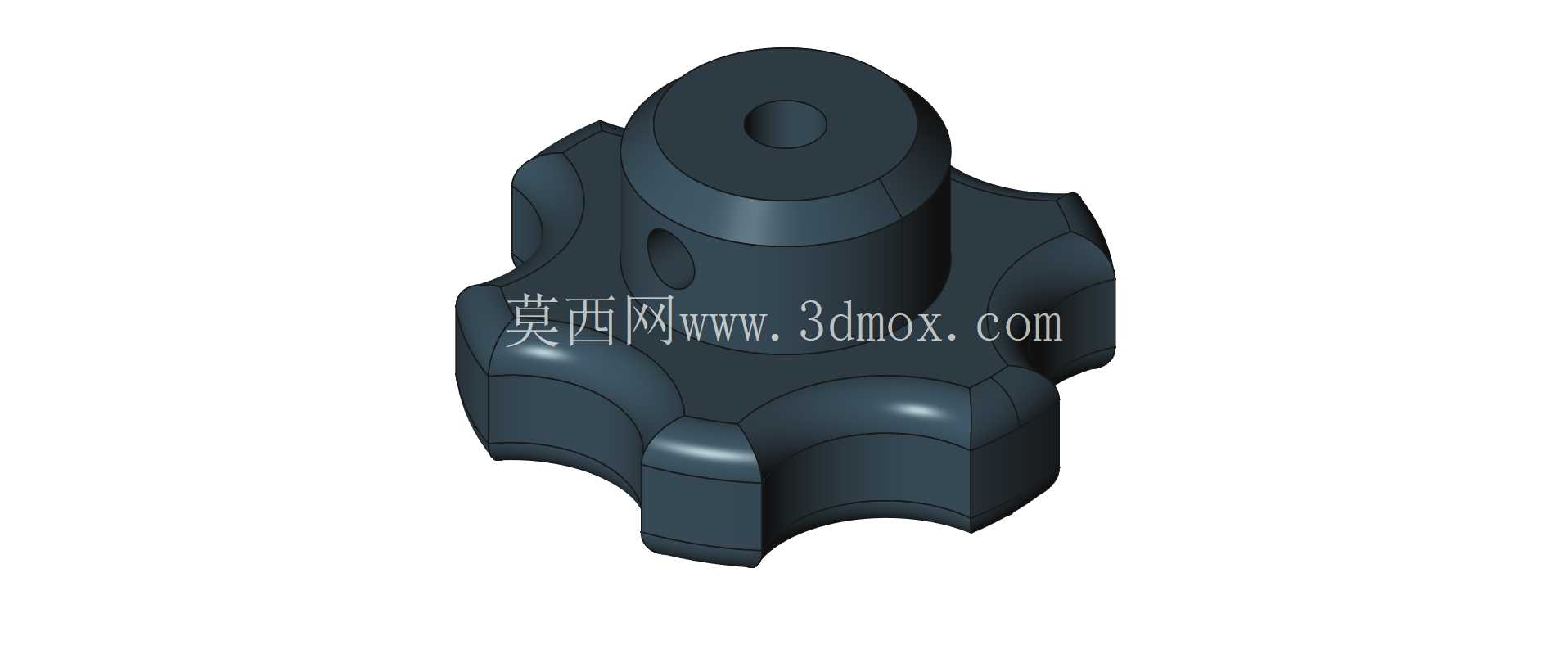

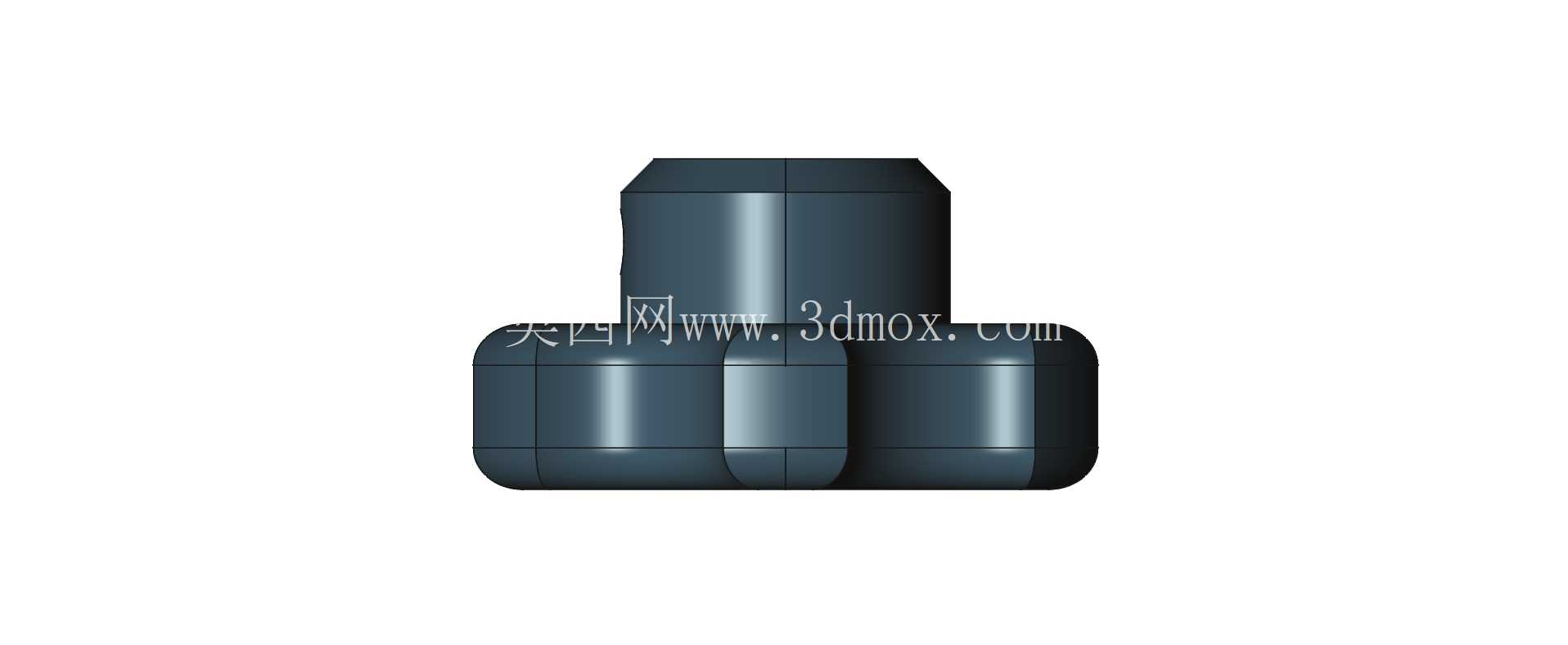

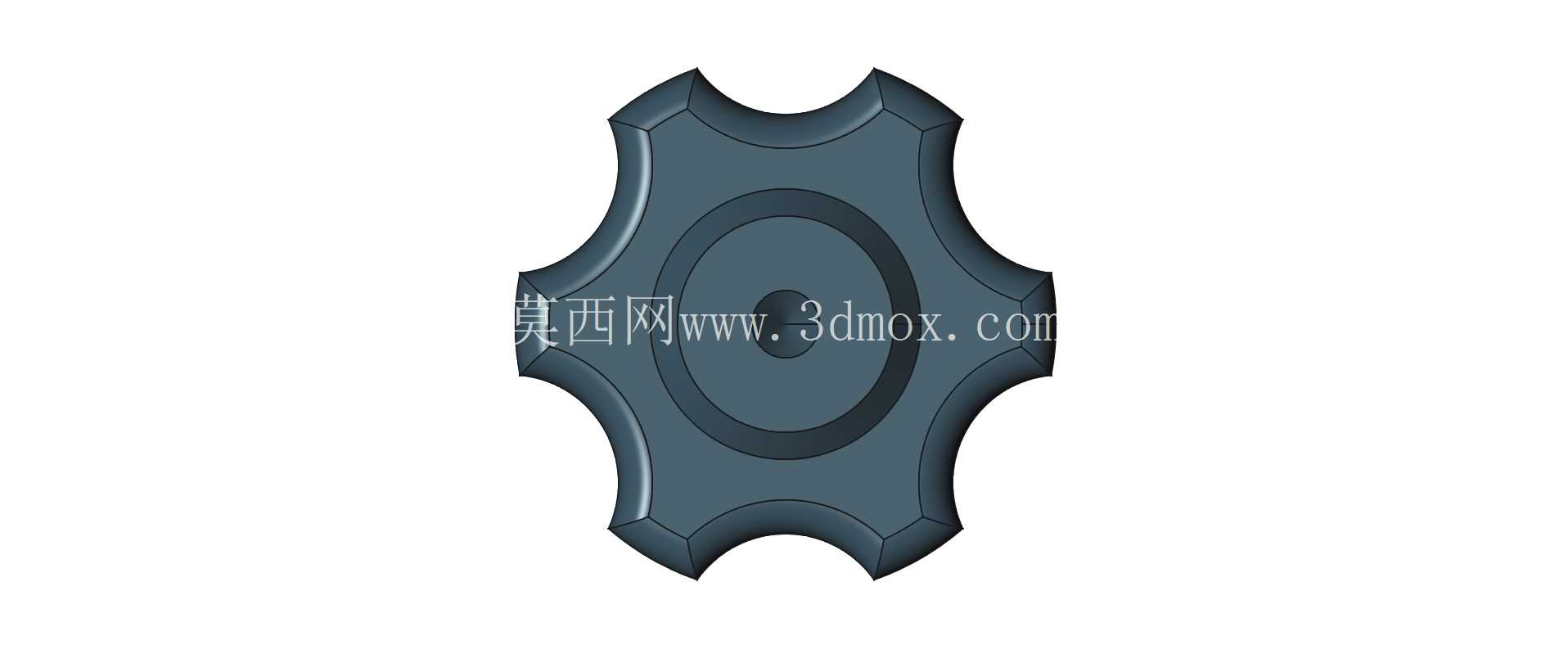

　　这款星型手拧调节旋钮，是手动调节类机构里非常常见的操作执行零件，日常在小型工装夹具、流体管路阀门、检测设备定位机构、小型实验装置的锁紧调节环节都能见到它的应用场景，不需要额外借助扳手、螺丝刀等辅助工具，操作人员直接用手拧动就能完成锁紧、调节、松紧切换的动作，在需要频繁手动调整工位、锁紧位置的设备上，这类手拧件的操作效率比需要工具辅助的紧固件高很多。从结构设计来看，主体采用中心圆柱凸台加周向六瓣圆弧凸起的星型轮廓，周向的凸起部分完全贴合人手握持施力的指腹弧度，每两个凸起之间的内凹圆弧刚好容纳手指的按压接触面，拧动的时候不会出现打滑的情况，即使手上沾有少量油污或者佩戴薄款劳保手套，也能稳定施加足够的扭转力矩，不会因为接触面过于光滑导致施力不足。

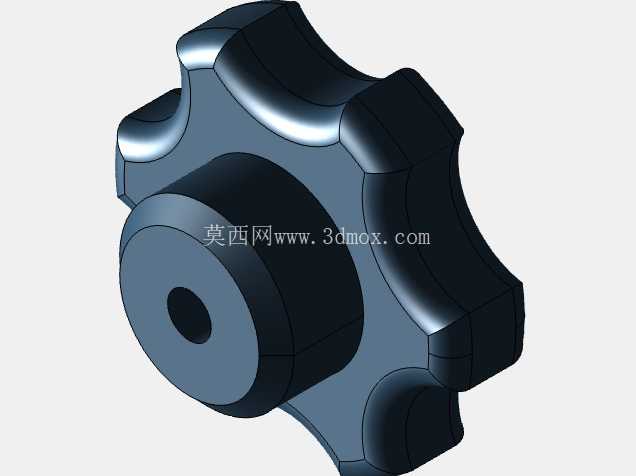

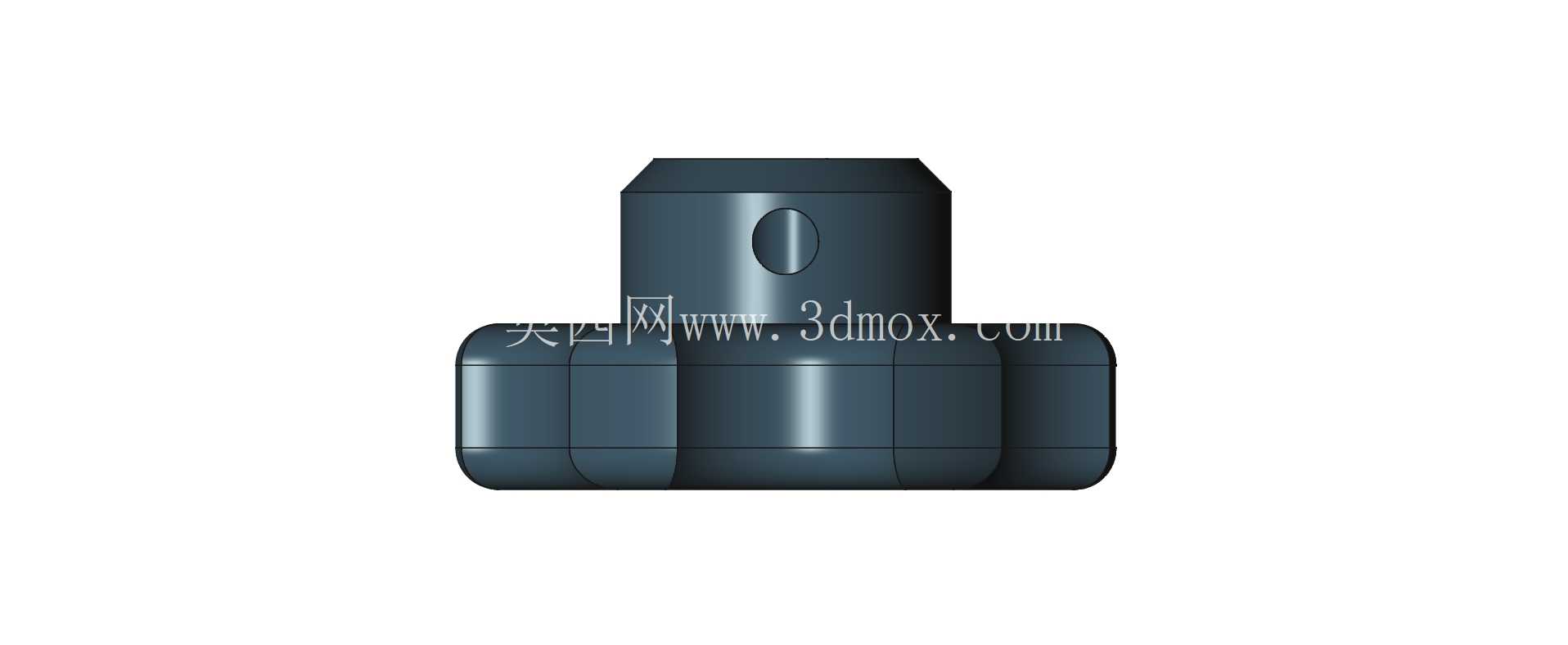

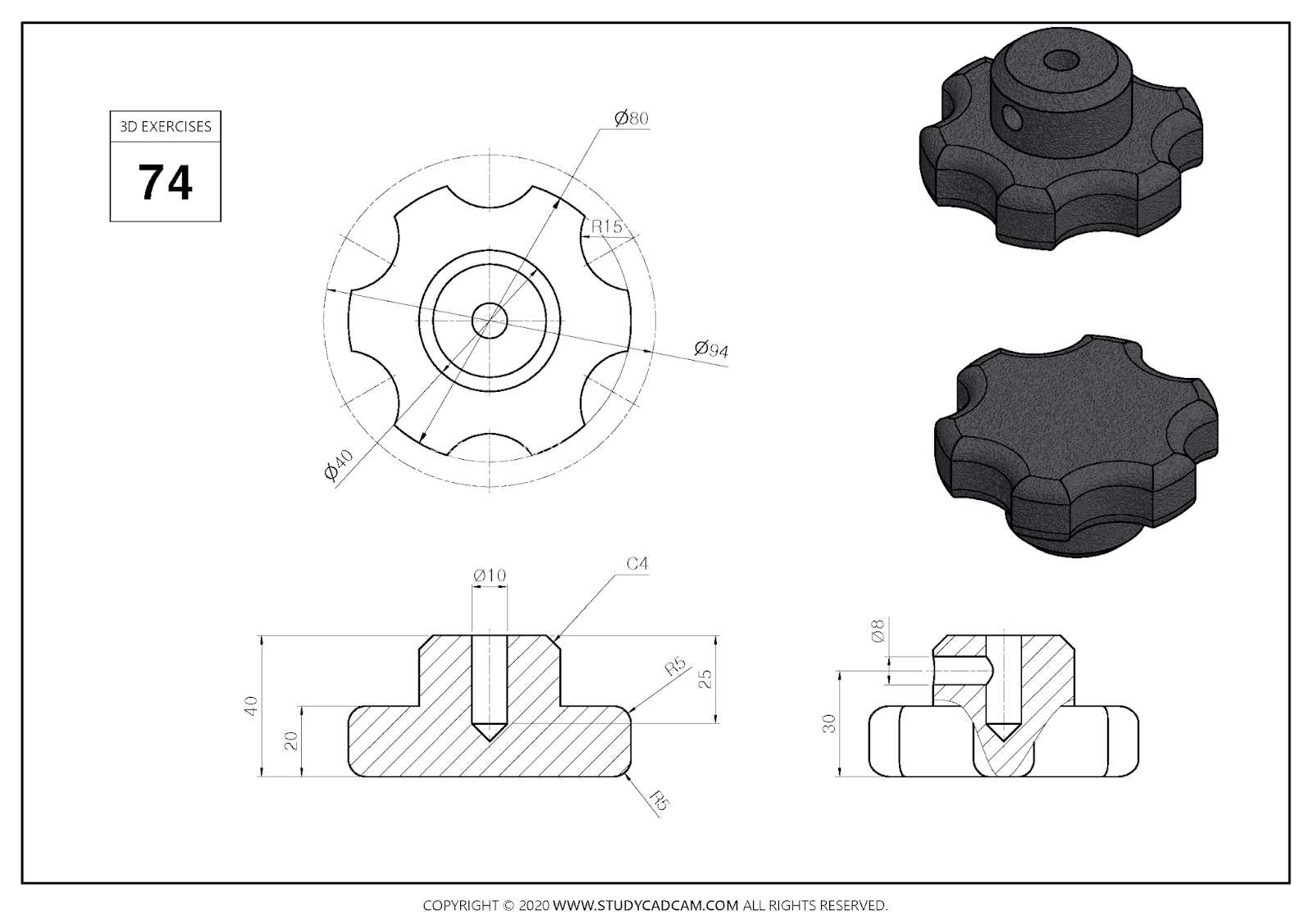

　　中心凸台的顶面设计有同轴的定位盲孔，这个孔主要是用来和配套的调节螺杆端部做定位配合，保证旋钮转动的时候和螺杆保持同轴度，不会出现偏心晃动的情况，侧面的横向通孔是用来穿装锁紧销或者紧定螺钉的，当旋钮套装在对应规格的螺杆或者阀杆端部之后，从这个横向孔装入紧固件，就能把旋钮和杆体牢牢固定在一起，转动旋钮的时候就能直接带动杆体同步旋转，不会出现旋钮空转、跟转脱落的问题。整体的外形轮廓做了全圆角过渡处理，没有尖锐的棱角，一方面是压铸生产的时候能更好地填充模具型腔，减少铸件的应力集中点，提升零件的结构强度，另一方面日常操作的时候也不会划伤操作人员的手部，符合手动操作件的安全设计要求。从安装边界来看，这类旋钮的外径尺寸通常适配M4到M8规格的调节螺杆，中心安装孔的公差按照H7级精度设计，和杆体的配合间隙控制在0.02mm以内，保证转动的时候没有明显的旷量，周向的星型凸起最大外径不会超过40mm，整体高度控制在30mm左右，安装的时候不需要预留太大的操作空间，即使在设备面板比较紧凑的布局下，也能留出足够的手指操作空间，不会和周边的其他零件产生干涉。

　　设计这类零件的时候，首先要考虑的是手动施力的力矩传递效率，周向的凸起数量不能太多也不能太少，六瓣的结构刚好平衡了握持手感和结构强度，瓣数太多的话单个凸起的宽度太窄，按压的时候手指局部压强太大，长时间操作会有明显的不适感，瓣数太少的话相邻凸起之间的跨度太大，拧动的时候单次转动的角度不好控制，微调的时候精度不足。另外所有的外表面都做了均匀的壁厚设计，整体壁厚保持在3mm到5mm之间，压铸成型的时候不会出现局部缩孔、浇不足的缺陷，零件成型之后的变形量也能控制在允许范围内，不需要额外做太多的后处理加工，只需要去除飞边毛刺就能直接投入使用，生产效率比较高，适合批量压铸生产。

　　在实际选型应用的时候，要注意根据需要传递的扭矩大小匹配对应的旋钮尺寸，如果是需要较大锁紧力的场合，可以选择外径更大的规格，保证施力的时候有足够的力臂，不需要用太大的握力就能达到需要的锁紧力矩，如果是轻载调节的场合，小尺寸的规格就能满足使用需求，同时也能节省安装空间。这类旋钮的材质通常采用压铸锌合金或者增强尼龙，锌合金材质的结构强度高，耐磨性能好，适合需要频繁操作、锁紧力要求较高的场合，尼龙材质的重量轻，绝缘性能好，适合用在有绝缘要求的电气设备上。
