带铰接孔的压铸类连接固定结构件

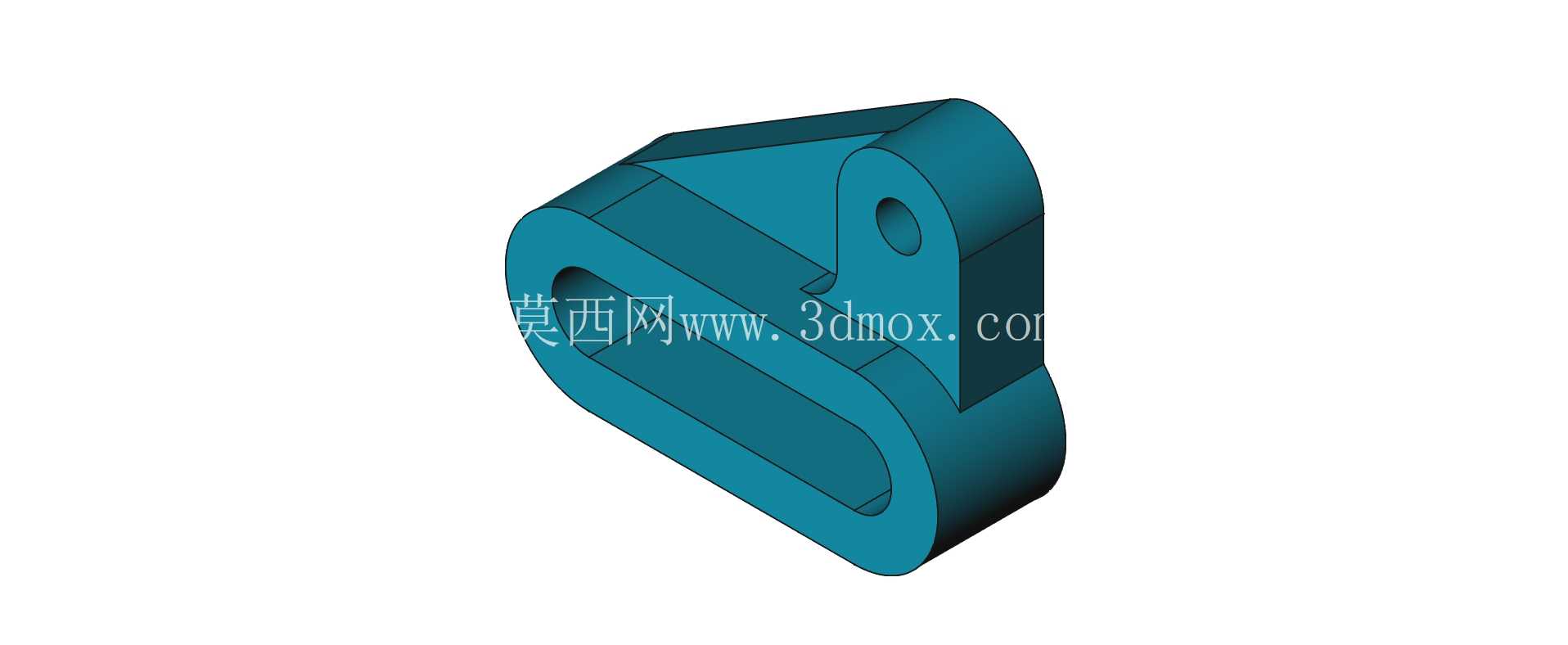

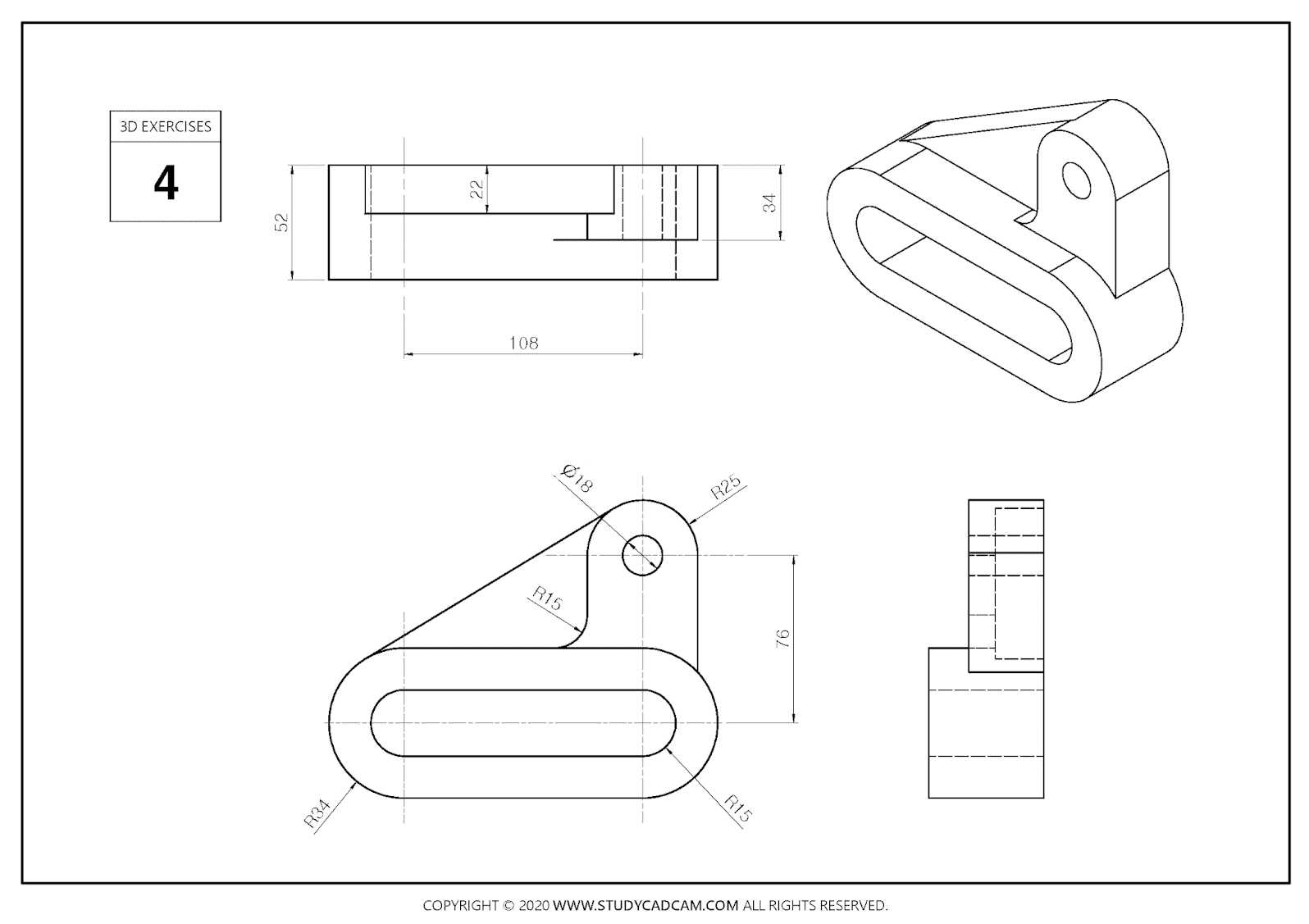

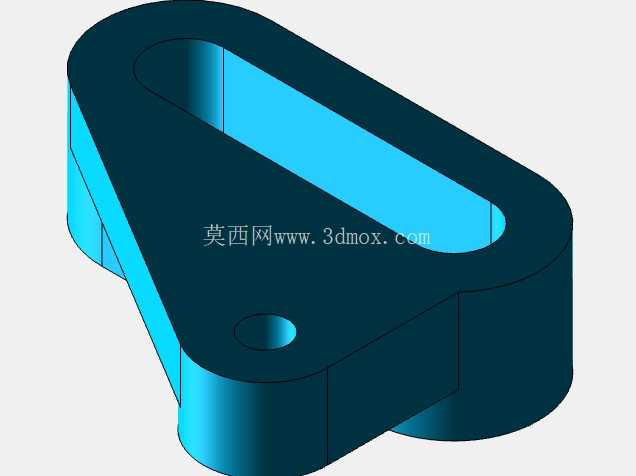

　　这个结构件属于压铸成型的连接类五金配件，在小型工装夹具、轻工自动化输送线的侧装定位模块、民用五金的铰接联动组件里都能找到适配场景，核心作用是实现两个相对运动部件之间的铰接承载，同时兼顾自身的安装固定需求，不需要额外加装衬套就能完成销轴的穿装定位，适合轻载、低频次往复摆动的工况使用。从结构设计逻辑来看，整个零件采用一体化压铸成型思路，没有拆分的拼接结构，主体是带通槽的块状基座，通槽的作用是给配套的滑动或者联动杆件留出运动避让空间，避免铰接摆动时出现结构干涉；基座一侧延伸出带通孔的铰接耳板，耳板的厚度经过受力核算，能承受日常摆动带来的径向剪切力，通孔的内壁做了均匀的壁厚处理，压铸时不会出现局部缩孔缺陷，也能保证销轴穿装后的同轴度，不会出现卡滞问题。

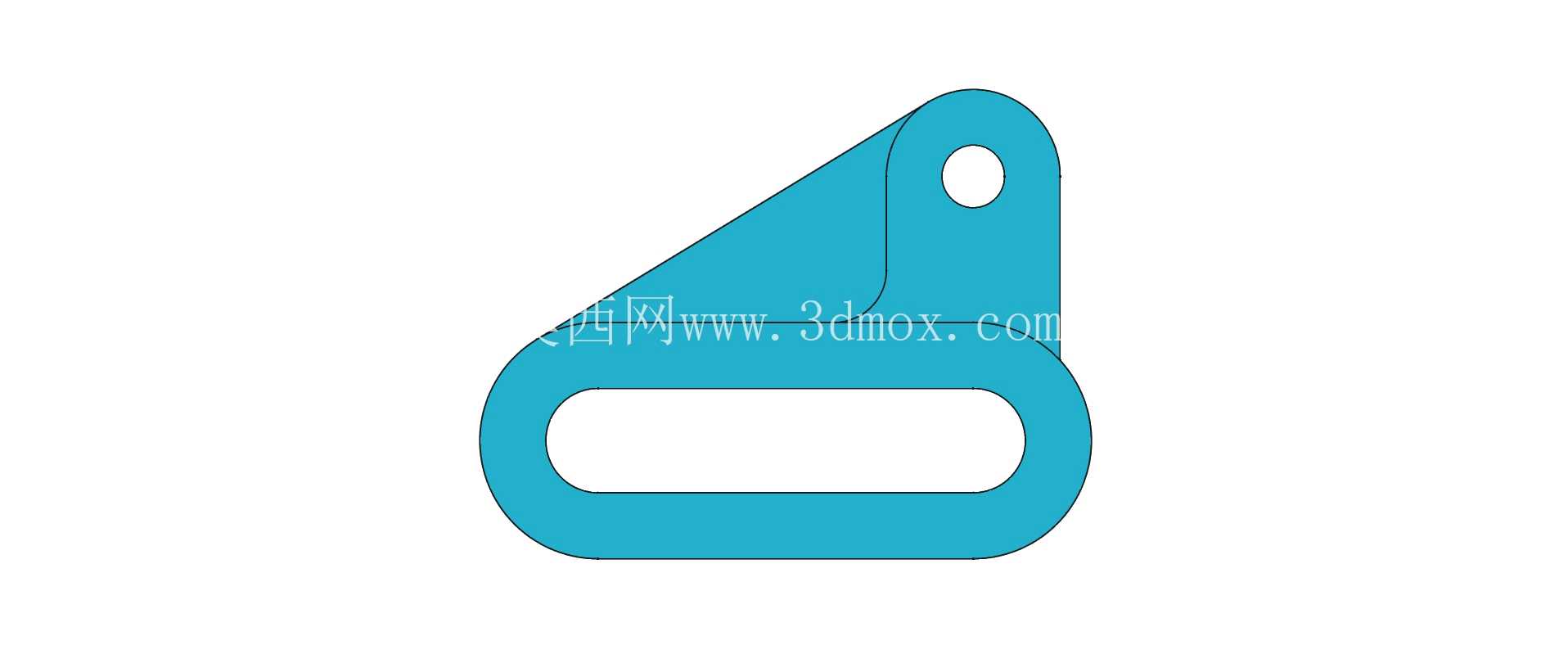

　　零件的外轮廓全部做了圆角过渡，没有尖锐的直角棱边，一方面是压铸工艺的脱模需求，避免应力集中导致的成型缺陷，另一方面也能减少安装使用过程中的磕碰划伤，降低操作人员的安全隐患。铰接耳板和主体基座的衔接位置做了加厚的过渡筋，这个细节是为了抵消铰接部位长期受载产生的弯矩，避免耳板和主体连接的位置出现断裂失效，很多新手做这类结构的时候容易忽略过渡筋的设计，往往会在受力测试阶段出现根部开裂的问题。

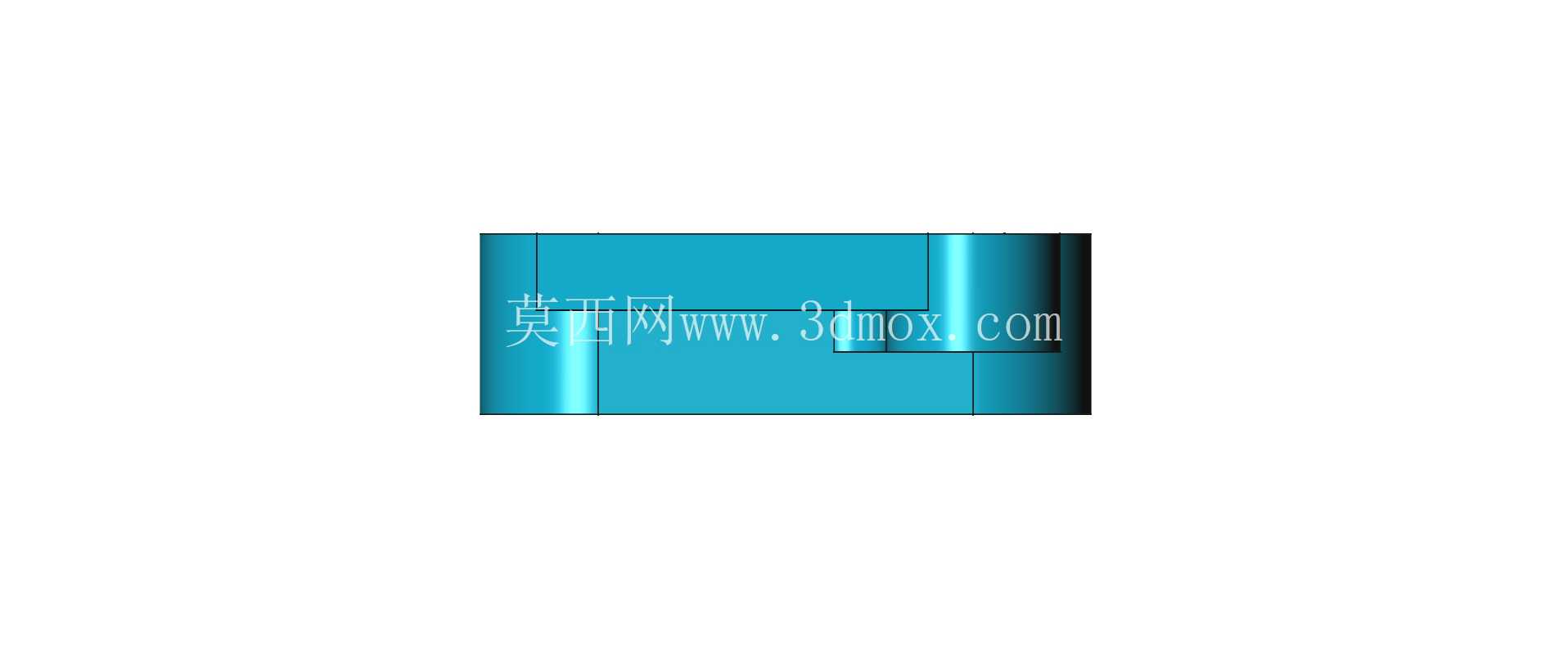

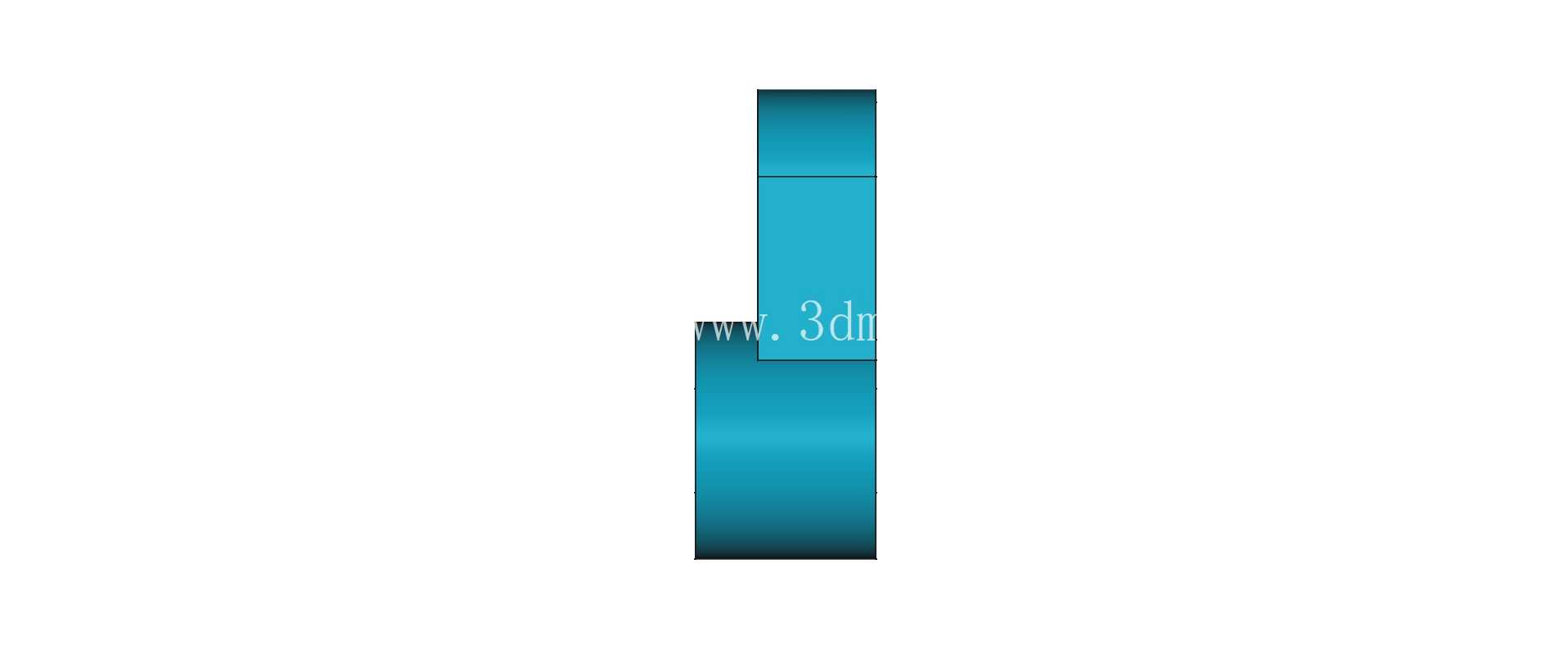

　　从安装边界来看，零件的主体基座背面是平整的安装贴合面，不需要额外加工找平就能直接贴装在配套的安装基板上，通槽的宽度尺寸和配套联动杆件的外径预留了0.2到0.3毫米的间隙，既不会因为间隙过大出现晃动窜动，也不会因为间隙过小导致运动卡涩；铰接孔的中心到安装贴合面的距离经过精准核算，保证销轴穿装后，联动部件摆动的全行程都不会和安装基板发生碰撞。整个零件的壁厚设计保持均匀，最厚的位置和最薄的位置差值控制在1.5毫米以内，完全符合压铸件的工艺设计规范，压铸生产时不会出现局部冷隔、浇不足的问题，成型后的成品不需要大量的后处理工序，只需要去除飞边就能直接投入使用，适合批量生产降低成本。

　　在实际选型适配的时候，要注意这个零件的承载上限属于轻载范畴，适合用在操纵杆联动、小型柜门铰接、工装夹具的快速压头连接这类载荷不大的场景，如果是重载冲击的工况，需要更换更大尺寸的同结构铸件或者采用机加工件。另外零件的铰接孔没有设计油槽，适合采用自润滑销轴或者定期加注润滑脂的维护方式，如果是长期连续摆动的工况，可以在铰接耳板侧面额外加工注油孔，不过对于入门练习的设计场景来说，当前的结构已经完整覆盖了压铸件设计的核心要点：均匀壁厚、圆角过渡、受力加强、工艺避让，能帮助初学者快速掌握压铸类连接零件的设计逻辑，理解结构受力和工艺要求之间的平衡关系，避免只看外观不考虑实际生产和使用需求的设计误区。
