L型带锁孔折弯安装固定支架结构

日常做设备结构排布时，这类L型折弯支架的使用场景覆盖极广，从电气柜内部元件固定、小型设备侧边附件挂载，到生产线旁的传感器、小型气动元件安装位搭建，都能见到同结构形式的构件。不同于平板类安装片，折弯成型的结构自带两个垂直的安装基准面，不需要额外搭配角码就能完成垂直面之间的连接过渡，能大幅减少装配时的零件数量，降低现场安装的调整工作量。

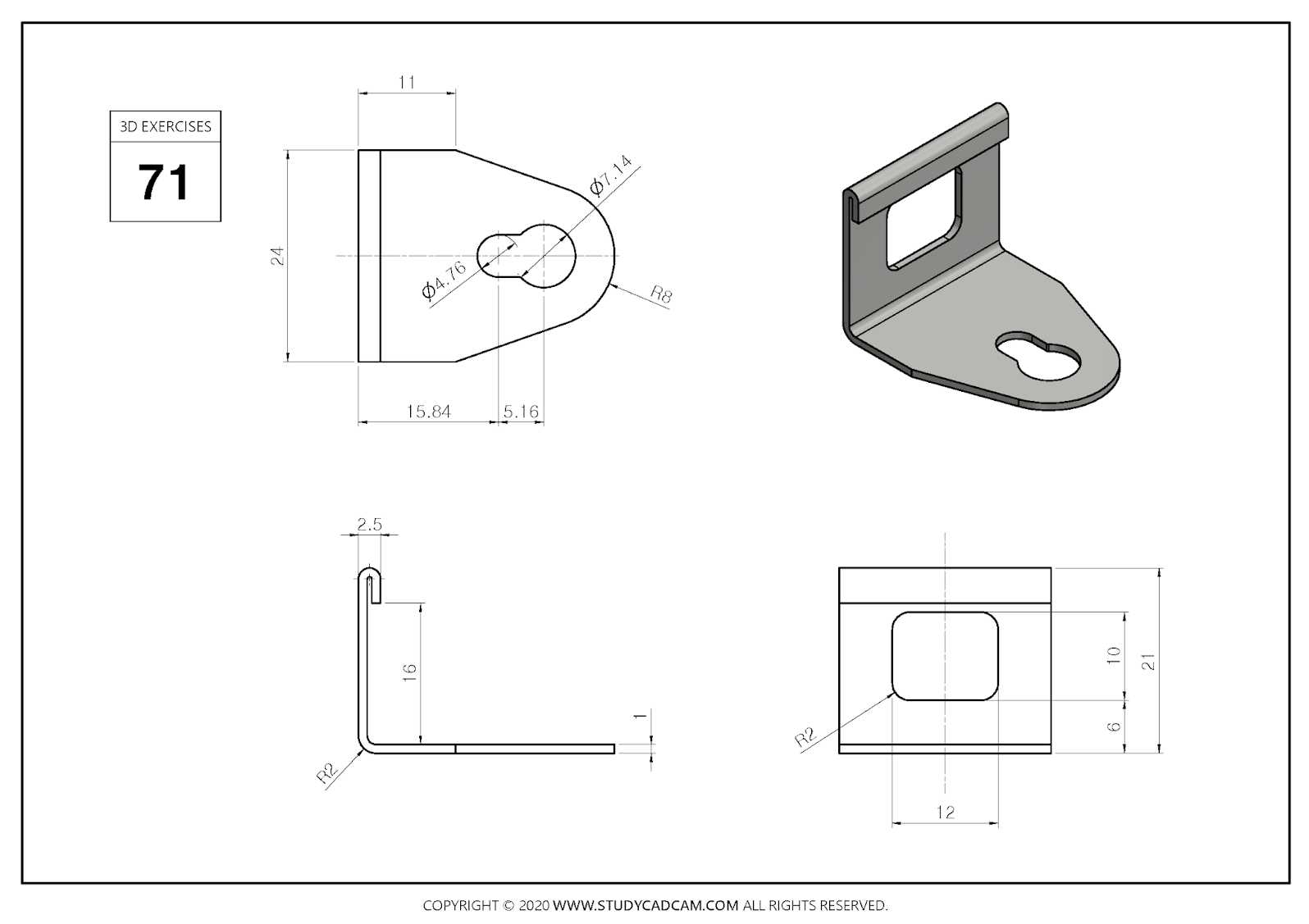

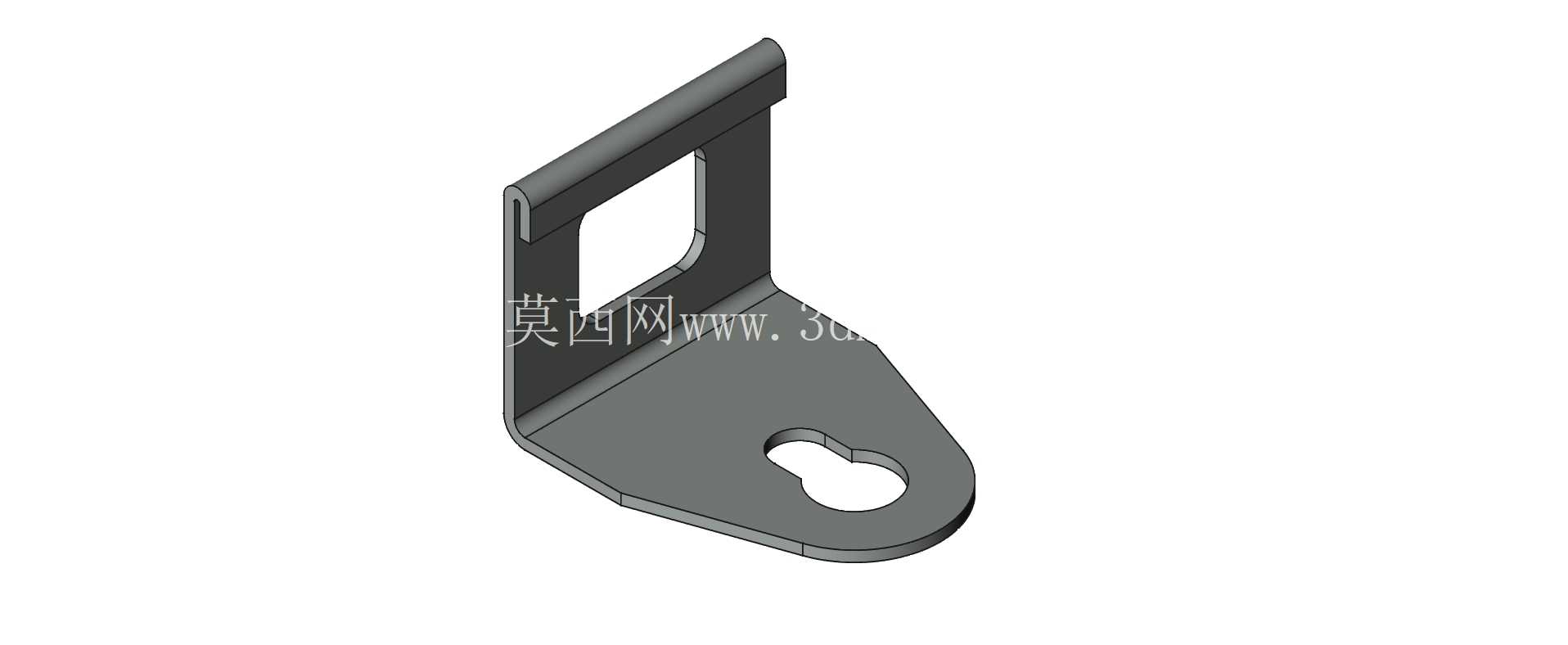

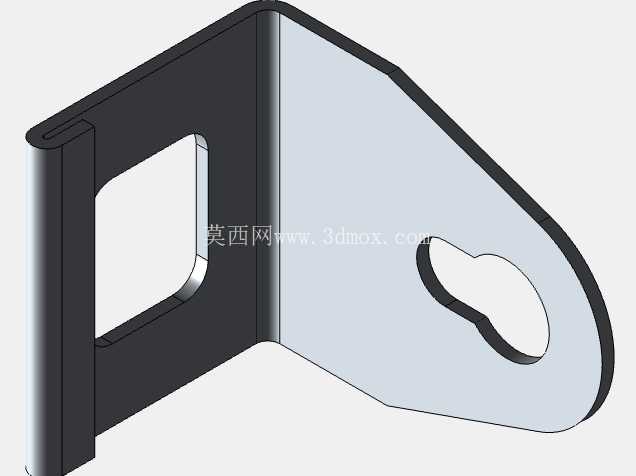

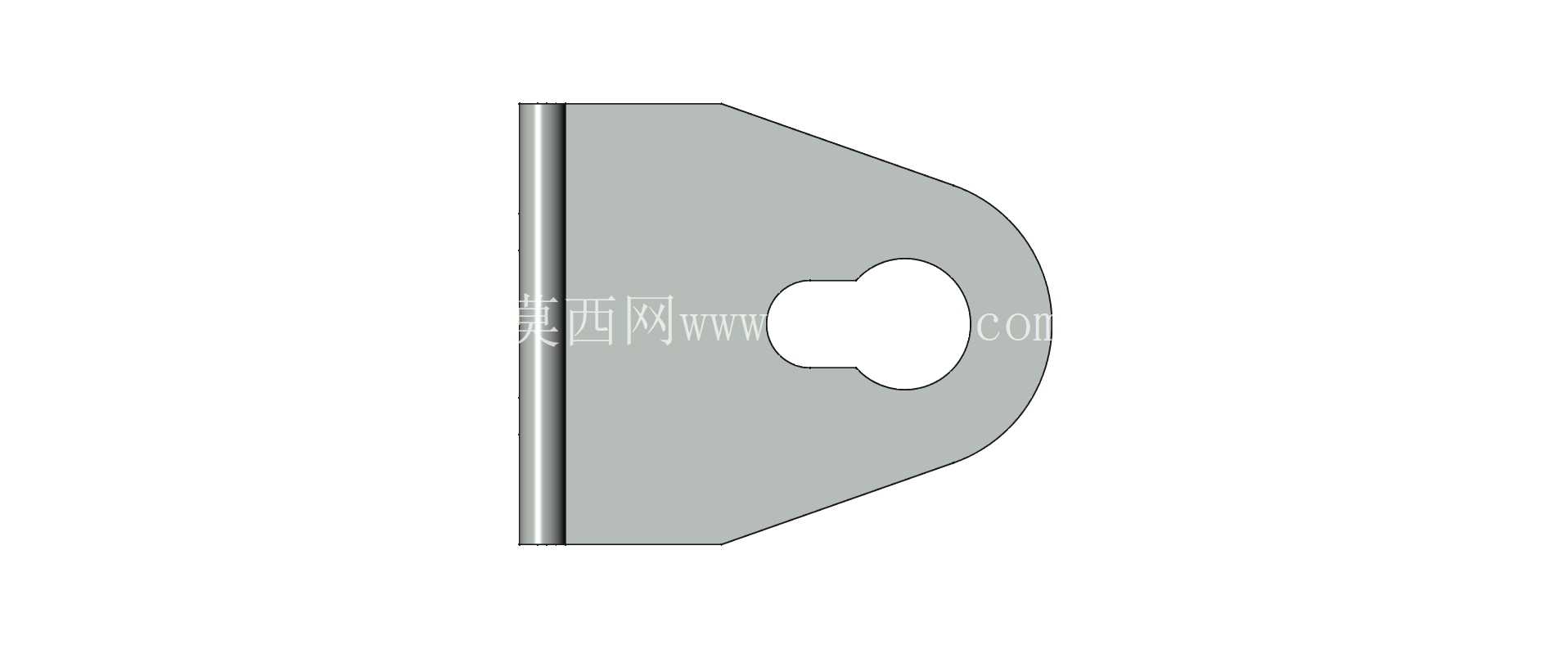

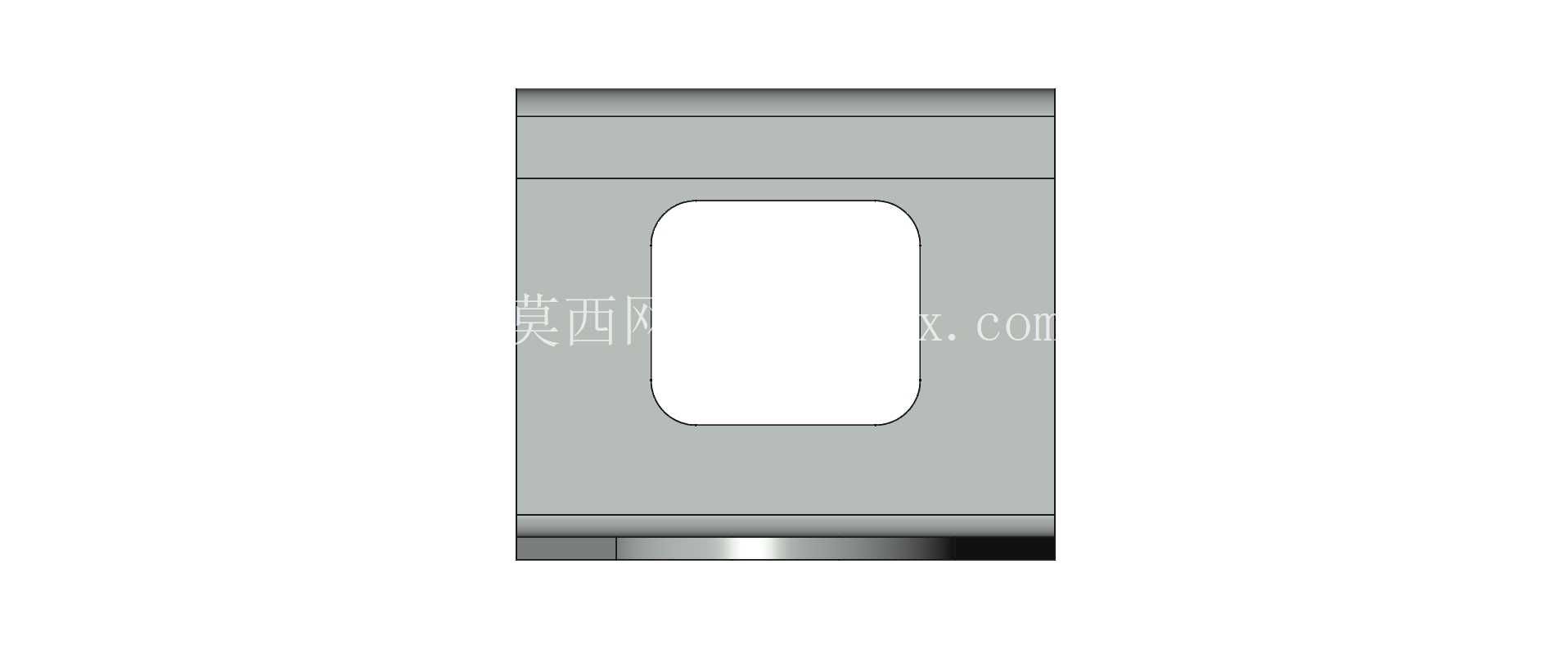

从结构本身来看，垂直立板上开出的方形镂空，并非单纯为了减重，实际装配时这个位置可以穿过扎带、小型管路或者嵌入式的卡扣，用来约束支架附近的线缆、细气管走向，避免设备运行过程中线缆晃动剐蹭到周边运动部件；同时镂空结构也能减少折弯时的材料应力集中，降低钣金折弯处的回弹变形量，保证两个安装面的垂直公差控制在合理范围内。底部平板上的钥匙型安装孔是整个结构的实用性核心，这种孔型设计在设备维护、附件更换时优势非常明显：装配时可以先将配套的固定螺钉拧入安装基面，预留出螺钉头到基面的间隙，将支架的大孔端对准螺钉头套入后，向小孔端滑移卡紧，不需要完全拧下螺钉就能完成支架的拆装，对于需要频繁调整位置、或者后期维护需要拆卸附件的场景，能节省大量的拆装时间。

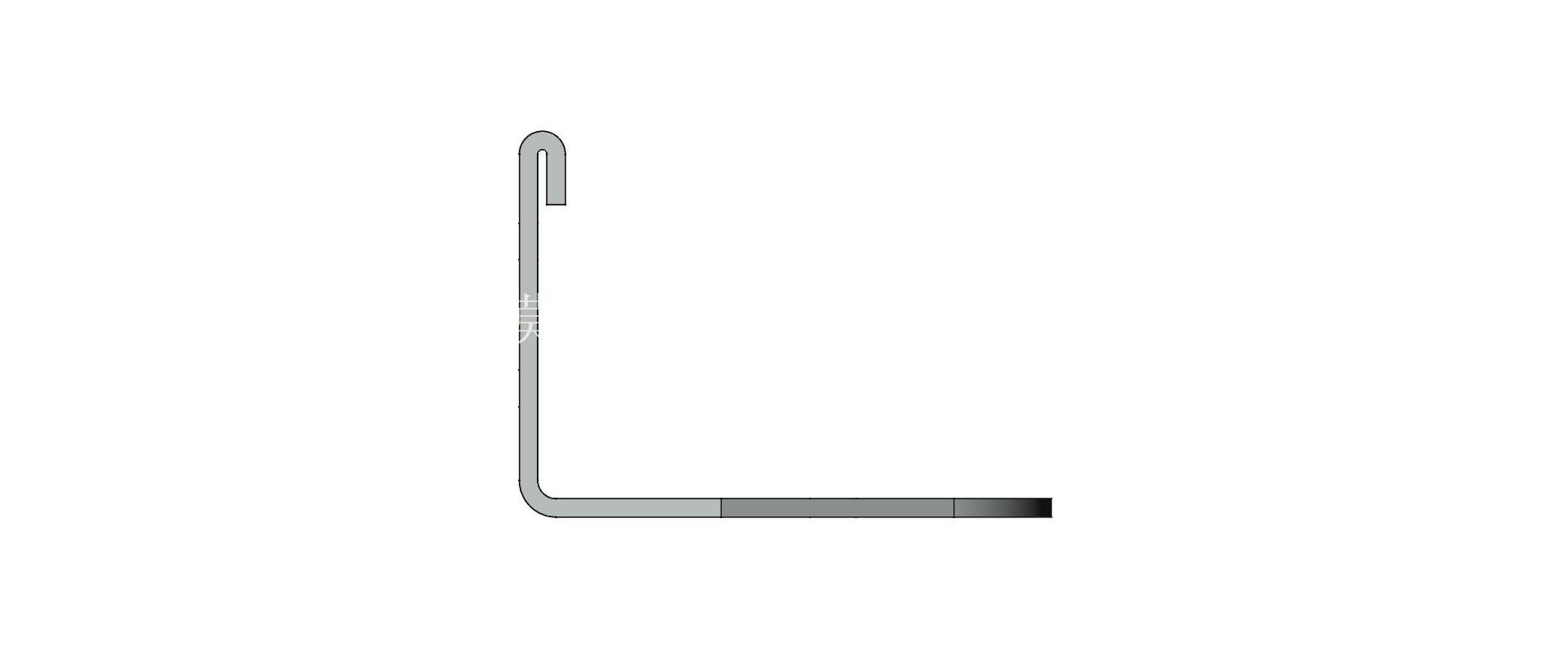

设计这类钣金支架时，首先要确认折弯的内R角与板材厚度的匹配关系，常规冷轧钢板折弯时，内R角取0.5-1倍板厚就能避免折弯处出现开裂或者外表面拉伤的问题，同时要根据安装面的承载需求核算板材厚度，这类小型挂载支架如果承载重量在5kg以内，选用1.5-2mm厚度的冷轧钢板就能满足强度要求，不会出现挂载后支架变形的问题。两个安装面的边界尺寸需要适配安装场景的空间限制：垂直立板的高度要保证挂载的元件不会和基面的突出结构产生干涉，底部平板的轮廓做了切角与圆弧过渡处理，一是为了避免尖锐边角划伤安装人员，二是在狭窄安装空间内，圆弧与切角的轮廓能减少和周边构件的干涉概率，降低安装时的对位难度。

实际选型使用时，需要注意安装边界的几个核心尺寸：首先是钥匙孔的大小端直径差，要匹配所用固定螺钉的头部直径与螺杆直径，保证卡入后螺杆能顺利滑入小孔端，同时螺钉头压紧后不会出现松脱间隙；其次是两个安装面的平面度，折弯后需要做简单的整形处理，保证安装后支架和基面贴合紧密，不会出现倾斜导致挂载的元件位置偏移；立板上的方形镂空位置要避开折弯线至少2倍板厚的距离，避免折弯时镂空边缘出现撕裂变形。这类支架的表面处理通常根据使用环境选择，普通室内设备场景做喷塑或者镀锌处理就能满足防锈要求，如果是在有腐蚀的户外或者工业环境，需要增加镀层厚度或者选用不锈钢板材加工。

在做三维建模过程中，这类钣金件需要优先绘制基础平板轮廓，再添加折弯特征，钥匙孔与方形镂空的特征要在平板展开状态下绘制，避免折弯后特征位置出现偏移，同时要预留出折弯扣除量，保证加工成型后的实际尺寸和设计尺寸一致。很多新手建模时容易忽略折弯处的工艺缺口，在立板和平板的衔接边角处，其实需要预留微小的工艺缺口，避免折弯时材料挤压导致边角处凸起，影响安装面的贴合度。另外底部平板的钥匙孔中心到立板内侧面的距离也要做合理核算，距离太小会导致螺钉安装时工具无法伸入，距离太大则会浪费安装空间，削弱支架的承载稳定性。
