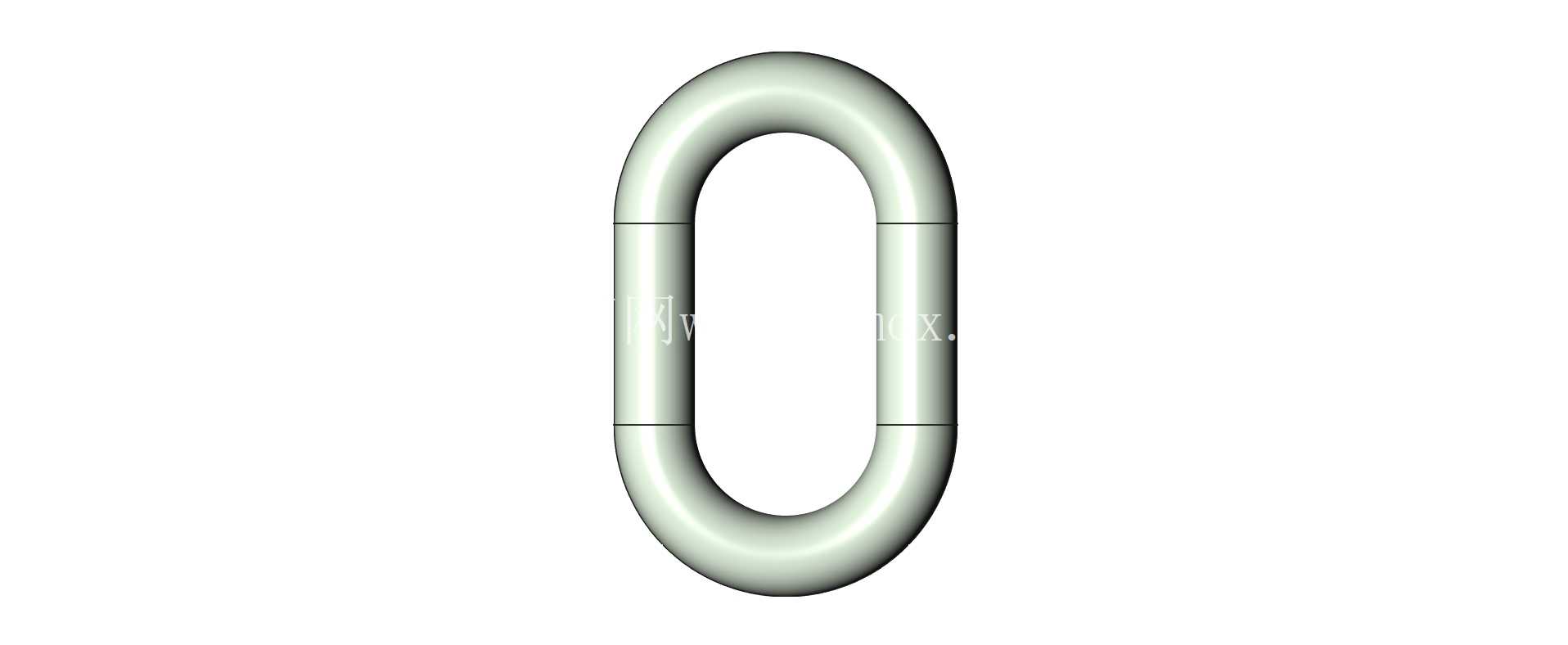

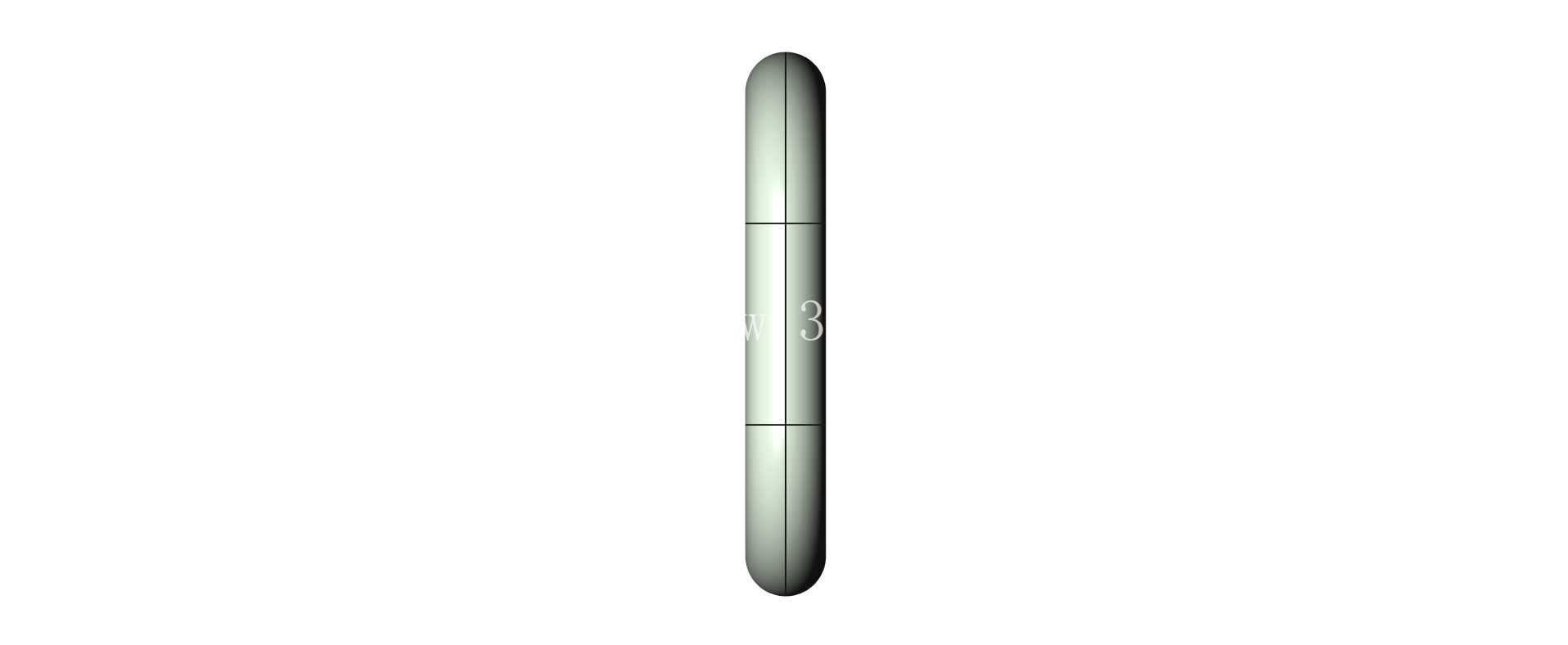

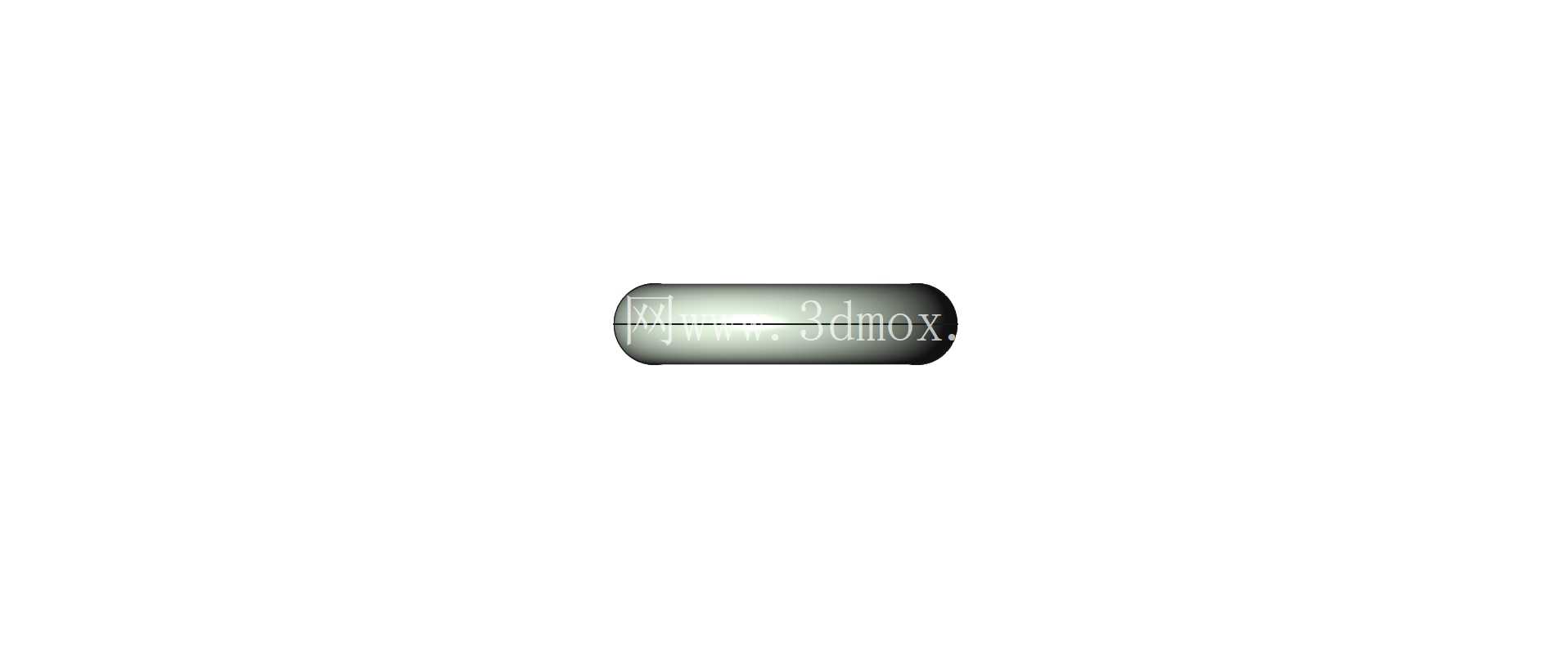

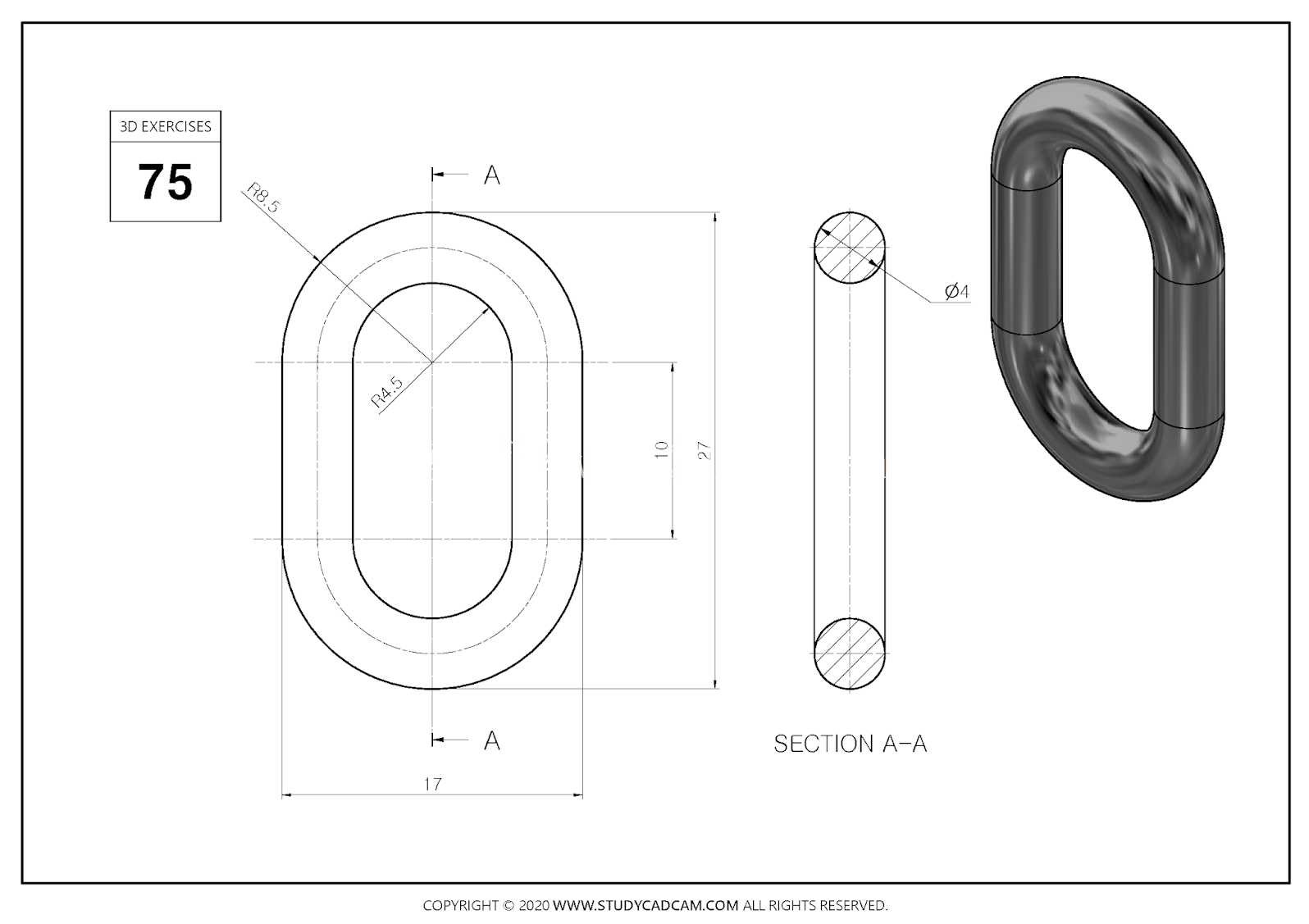

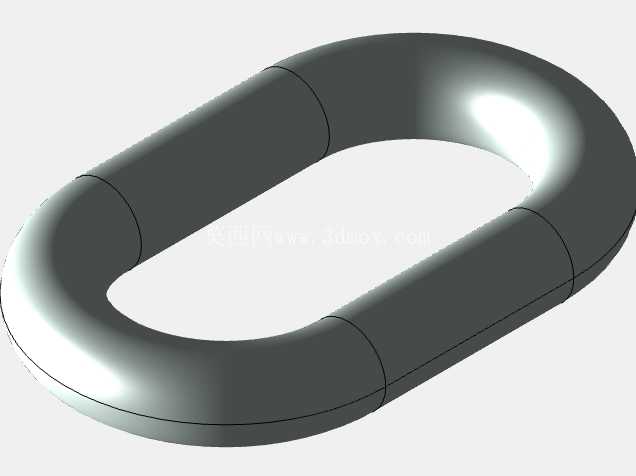

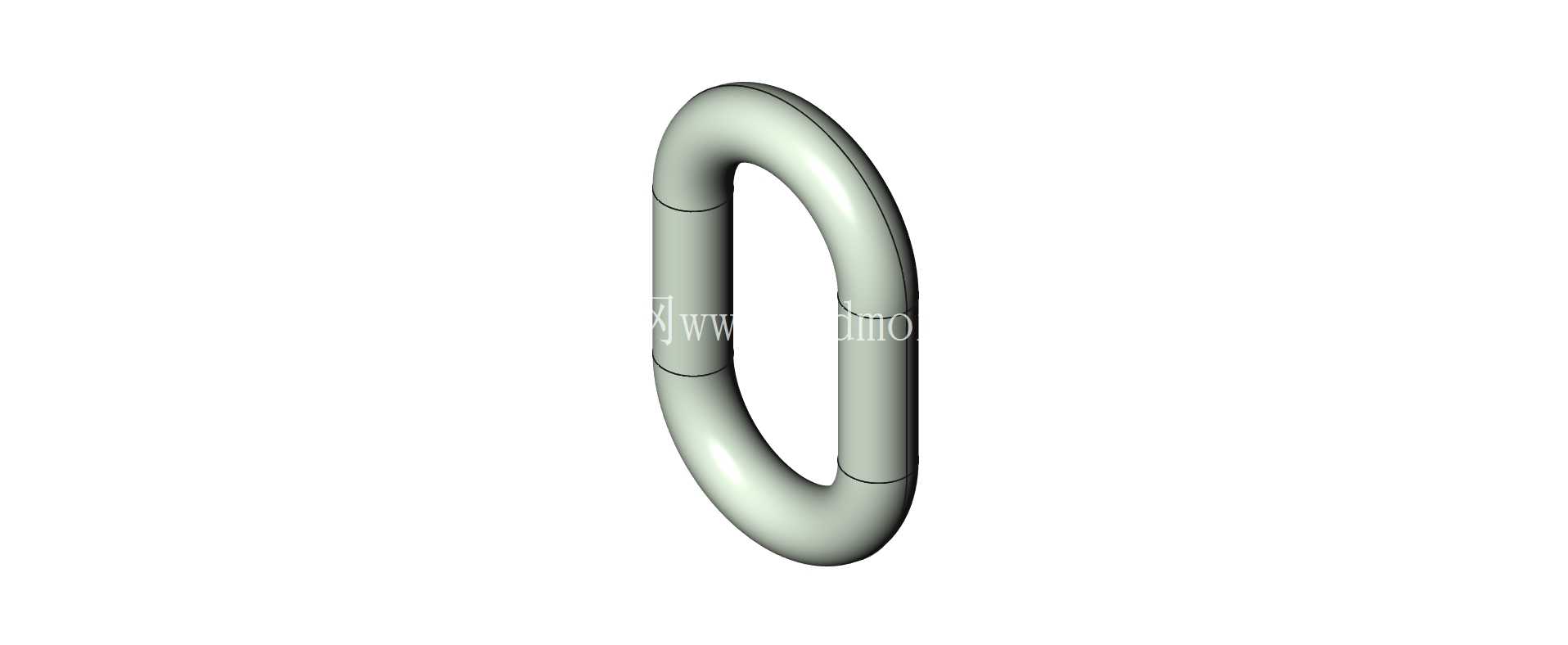

长圆形闭合连接吊环结构设计

　　直段部分的设计是为了适配常规卸扣、吊钩的挂接宽度，不会因为圆弧曲率过小导致挂接件卡滞或者局部接触应力过大，两端的圆弧过渡段做了等曲率平滑处理，所有截面都保持一致的圆棒直径，在建模阶段就需要保证整个环身的截面连续性，不能出现局部直径突变、接缝错位的问题，否则在受拉的时候应力会集中在缺陷位置，远低于额定载荷就会出现断裂风险。设计时首先要确定额定承载吨位，根据材料的屈服强度反推圆棒的截面直径，再结合常用挂接件的尺寸确定直段的长度，直段过短会导致大尺寸卸扣无法完全套入，挂接后接触点落在圆弧段，受力时会产生额外的侧向分力，直段过长则会增加整个吊环的自重，同时浪费原材料，也会让吊点的整体占用空间变大，不利于紧凑空间的安装布置。这类长圆形闭合吊环是起重吊装、物料转运场景里极为常见的受力连接件，日常在车间行吊配套索具、仓储货物绑扎固定、户外设备安装临时吊挂点位都能见到它的身影，核心作用是作为力的传递中转构件，把吊点的载荷平顺传递到下方的吊钩、吊带或者被吊工件上，避免索具直接弯折出现应力集中断丝的问题。从结构设计逻辑来看，整体采用长圆环形的闭合轮廓，没有额外的开口锁止结构，相比开口吊环能承受更高的破断拉力，不存在锁扣失效脱开的风险，适合长期固定在设备吊点、工装架挂点这类不需要频繁拆卸的位置。

　　圆弧段的曲率半径需要和圆棒直径保持合理的比例，曲率过小会让环身内侧的压应力过大，反复受载后容易出现疲劳裂纹，曲率过大则会让整个吊环的外形尺寸变大，和直段的衔接处也容易出现造型突兀的问题。安装边界上，这类吊环如果是焊接固定在设备本体上，需要保证直段和安装面保持平行，焊接位置要避开圆弧过渡段，因为圆弧段是主要的受力变形区域，焊接热影响区会改变材料的金相组织，降低局部的疲劳强度；如果是作为索具的中间连接环使用，需要保证两端挂接的索具受力方向和吊环的平面保持一致，不能出现侧向扭转受力的情况，否则环身会承受额外的弯矩，大幅降低实际承载能力。

　　实际使用中，这类吊环的表面一般会做镀锌或者喷塑处理，应对车间潮湿、户外锈蚀的使用环境，建模时需要预留表面处理的厚度余量，避免处理后尺寸偏差导致和配套卸扣的配合间隙过小。环身的合模缝或者焊接接缝要布置在直段的侧面位置，不能放在圆弧段的受力拉压区，接缝处要做打磨平滑处理，不能有凸起、毛刺，避免挂接吊带时割伤吊带纤维，造成索具提前失效。从受力仿真的角度看，整个吊环受拉时最大应力出现在两个圆弧段的内侧位置，设计时需要对这个位置做圆角优化，不能有尖锐的棱角，同时要保证整个环身的材质均匀，没有内部气孔、夹渣等缺陷，这些缺陷会成为疲劳断裂的起始点，在反复起吊的交变载荷下慢慢扩展，最终引发断裂事故。

　　和普通圆形吊环相比，长圆形的结构在相同的截面直径下，能提供更长的直段挂接空间，同时整体高度更低，适合安装在设备顶部吊点空间有限的场景，不会因为吊环突出过高影响设备的运输和存放。在配套选型时，需要根据实际使用的最大动载荷选择对应规格的吊环，不能以静载荷作为选型依据，因为起吊瞬间的冲击载荷会达到静载荷的1.5到2倍，选型时要留足安全系数，一般起重场景下安全系数不低于4倍，载人提升场景下安全系数要提升到8倍以上。建模过程中要注意整个环身的曲率连续性，扫掠路径要保证相切连续，不能出现拐点，否则扫掠出来的实体会出现局部褶皱，后续做工程图导出时也会出现尺寸标注无法捕捉的问题，给后续的加工制造带来误差。
