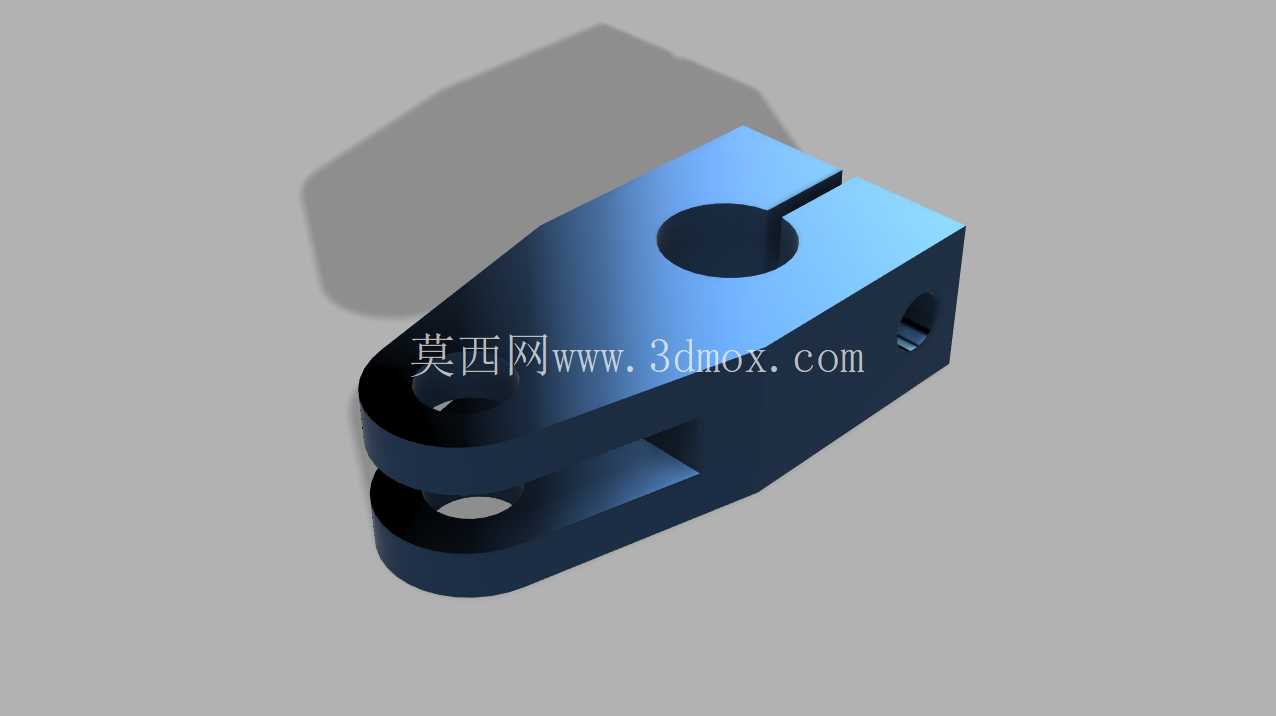

这类叉型铰接连接座是凸轮传动机构里的核心受力连接件,日常在轻工自动化凸轮加工设备、小型数控进给模组、教学用机械实训台里都能见到它的身影,主要承担动力传递过程中的铰接限位、载荷传导作用,把凸轮的回转运动转化为摆臂的往复摆动,是凸轮机构里连接主动件和执行端的关键过渡零件。从结构设计逻辑来看,零件整体采用一体化铣削成型思路,主体为带斜度的块状基座,前端做双叉耳开口结构,叉耳上同轴加工通孔,用来穿装铰接销轴,和凸轮从动摆臂形成转动副;基座顶面加工有带开口缝的圆孔,这个结构是典型的张紧夹紧安装位,用来穿装固定导向轴,开口缝的设计可以让圆孔在锁紧侧边螺纹孔的螺钉时产生微量弹性变形,抱紧穿过的导向轴,既可以快速调整连接座在轴上的轴向位置,也能保证锁紧后无相对窜动,避免传动过程中出现间隙累积。
零件侧面加工的横向螺纹孔,是用来安装紧定螺钉,一方面可以在调整完位置后锁紧导向轴,另一方面也可以作为润滑脂注油孔,定期向铰接孔内加注润滑脂,降低销轴和孔壁的磨损,延长铰接副的使用寿命。从安装边界尺寸来看,双叉耳的开口宽度需要和配套摆臂的端部厚度保持0.1-0.2mm的间隙配合,保证摆臂摆动时无卡滞,同时叉耳的同轴度公差需要控制在0.02mm以内,避免销轴穿装后出现别劲现象,加剧铰接部位的磨损;顶面夹紧孔的直径公差取H7级,和导向轴采用间隙配合,保证调整时滑动顺畅,开口缝的宽度设计为2mm,既可以保证足够的弹性变形量,又不会因为缝过宽导致夹紧时孔的圆度超差。
在实际应用场景中,这类零件常出现在凸轮进给的小型冲压设备、包装机械的送料机构里,因为凸轮机构传动的冲击载荷相对较大,所以零件材质一般选用45号钢调质处理,表面做发黑防锈处理,铰接孔内可以根据载荷大小选择是否加装铜套,来提升耐磨性能。设计时需要重点校核叉耳根部的抗弯强度,因为设备运行时铰接部位会承受周期性的交变载荷,叉耳根部是应力集中区域,这里做了R3的圆角过渡,避免直角带来的应力集中导致零件疲劳断裂;同时基座的斜度设计是为了避让机构运行时的相邻构件,避免摆臂摆动过程中和基座产生运动干涉,斜角的角度是根据整个凸轮机构的运动包络线计算得出,刚好在摆臂最大摆角位置保留1mm以上的安全间隙。
在三维建模过程中,这类零件需要重点关注各个特征的装配基准统一,所有孔系的加工基准都选在基座的底面,这样实际铣削加工时一次装夹就可以完成顶面、侧面所有孔和平面的加工,减少装夹误差带来的位置度超差;开口缝的加工一般安排在热处理之前,避免调质后材料硬度提升导致铣缝难度增加,同时缝的端部要加工止裂孔,防止长期受交变应力时裂缝从缝端延伸扩展。很多刚接触机械设计的人员在做这类铰接件时,容易忽略夹紧开口的变形量计算,要么开口缝太窄锁紧后抱紧力不足,传动时连接座出现滑移导致送料位置不准,要么开口缝太宽导致夹紧时孔变形过大,和导向轴出现卡滞无法调整位置;还有的设计会把叉耳的同轴度公差放得太宽,导致装配后销轴倾斜,摆臂摆动时阻力大,电机负载升高,严重时甚至会出现销轴剪断的故障。这个零件的结构虽然不复杂,但是每个尺寸的设计都对应实际装配和运行的需求,没有多余的冗余特征,整体重量控制在合理范围内,既满足强度要求,又不会因为过于厚重增加整个机构的运动惯量,适合中低速轻载的凸轮传动场景使用,在教学实训场景中,这类零件也是CAD建模、数控加工实践的典型案例,可以让学习者掌握孔系加工、配合公差选择、应力集中规避等基础机械设计知识点。
