多规格贴片片式电阻三维结构合集

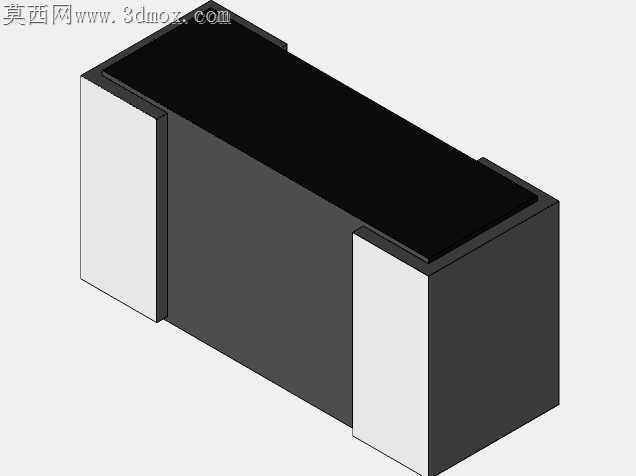

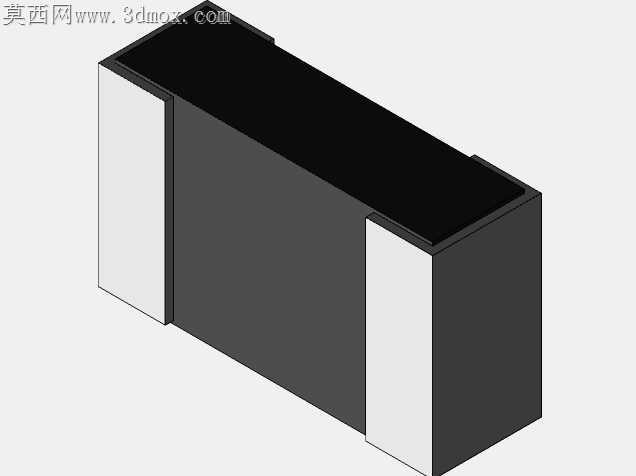

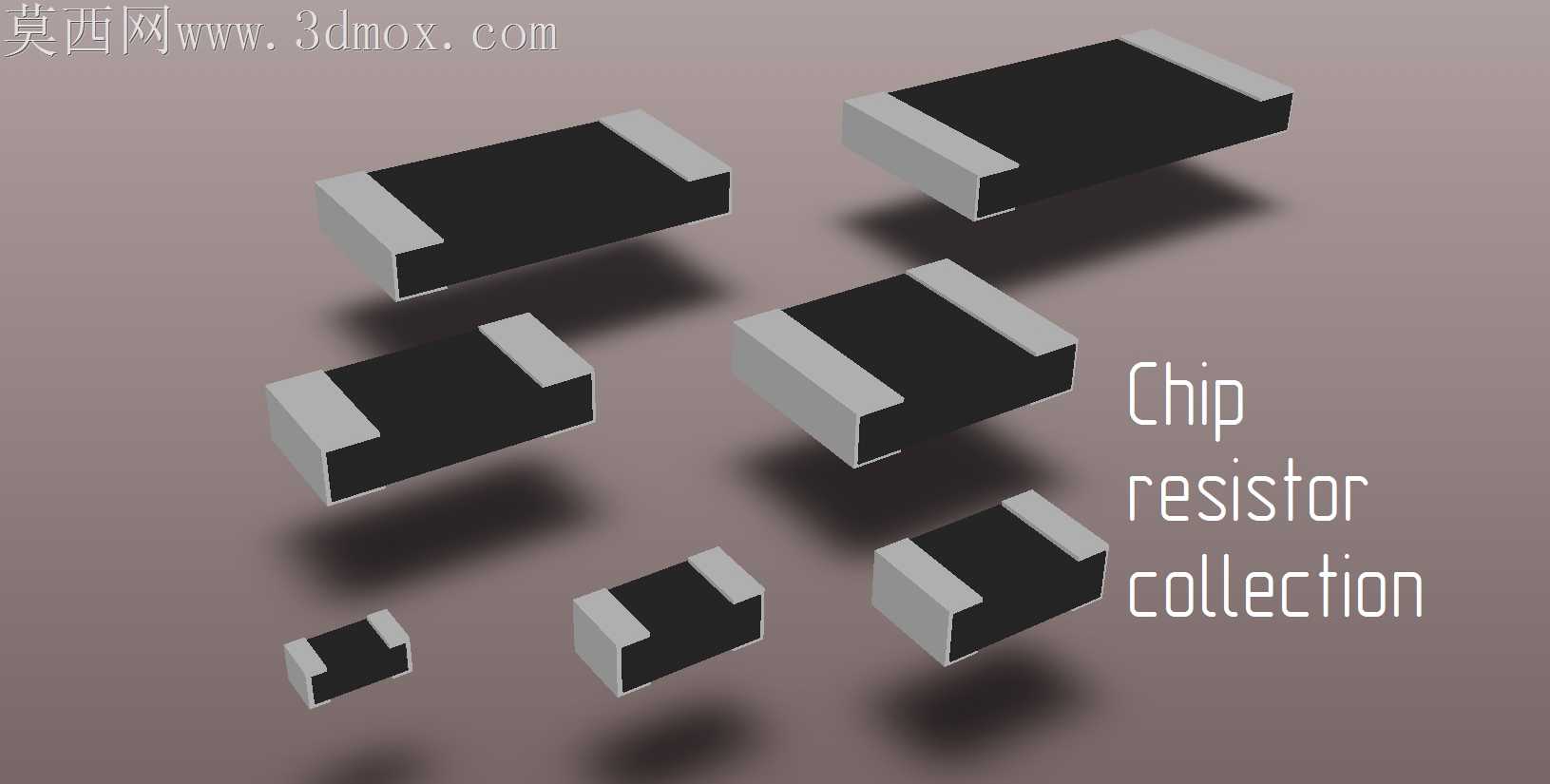

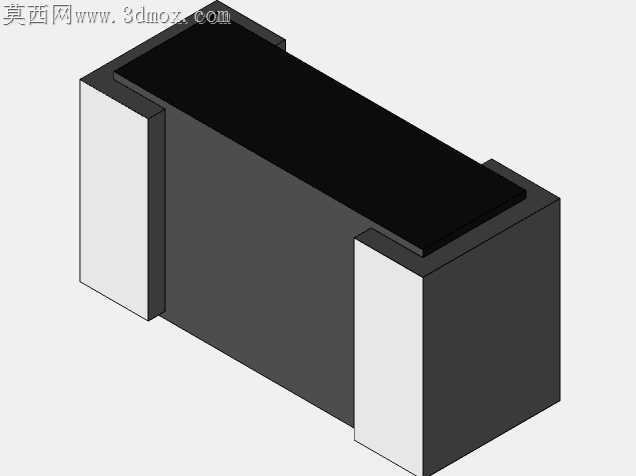

本次整理的片式电阻三维结构合集，覆盖了电子制造领域常用的多规格贴片电阻外形，这类元件是当前表面贴装技术（SMT）工艺中应用最广泛的被动电子元件之一，在消费电子、工业控制板卡、汽车电子模组、通信设备主板等各类电子电路场景中承担着分压、限流、阻抗匹配、信号调理等核心作用，是所有带电路板的电子设备中不可或缺的基础元器件。不同于传统通孔插装电阻，片式电阻采用无引脚的矩形片状结构，能够直接贴装焊接在PCB表面，大幅缩小了板卡占用空间，适配高密度组装的生产需求，也能有效降低引脚寄生参数带来的高频信号干扰，更适配高速数字电路、高频射频电路的设计要求。本次合集内的电阻模型严格遵循行业通用的外形尺寸规范，覆盖了从0402、0603、0805到1206等常用封装规格，每个模型都还原了黑色电阻基体与两端银白色焊接端电极的结构特征，建模过程中严格控制了各部分的尺寸边界：电阻基体的长宽尺寸严格对应各封装的标准公差范围，两端端电极的宽度、厚度完全匹配SMT钢网开孔的设计要求，同时保留了端电极与基体衔接处的微小倒角特征，还原真实元件的生产成型细节。在设计思路上，本次合集特意保留了不同规格电阻的尺寸比例差异，没有做统一缩放处理，方便工程师在进行PCB布局、板卡3D预装配、SMT产线仿真时直接调用，能够直观验证元件与周边器件的安全间距、焊接空间是否满足生产要求，避免出现元件干涉、焊盘不匹配等设计问题。需要注意的是，所有模型的高度方向均按照元件实际成型高度设定，未做旋转调整，完全匹配贴片机吸嘴取料的姿态要求，可直接用于SMT贴装过程的模拟仿真，帮助产线提前预判吸嘴取料、元件贴装过程中可能出现的姿态异常问题。这类标准化的片式电阻模型，能够帮助电子硬件工程师在设计阶段完成更精准的板卡空间规划，也能为结构工程师做整机内部堆叠校验提供准确的元件占位参考，减少打样阶段因元件尺寸不匹配导致的设计返工，提升电子产品从设计到量产的开发效率。
