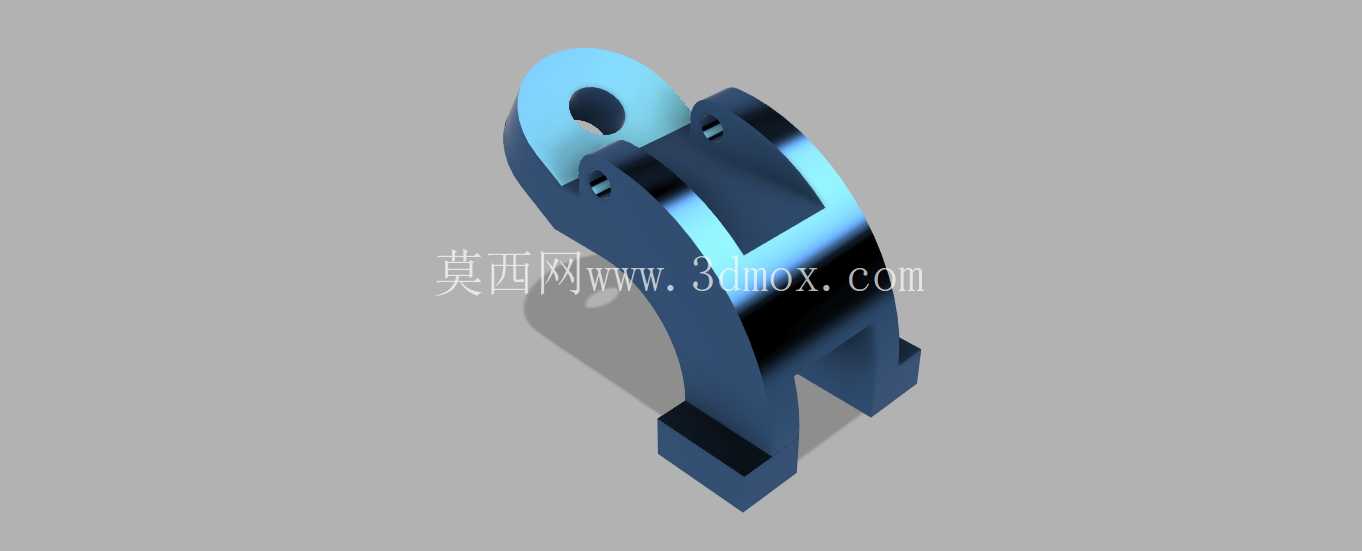

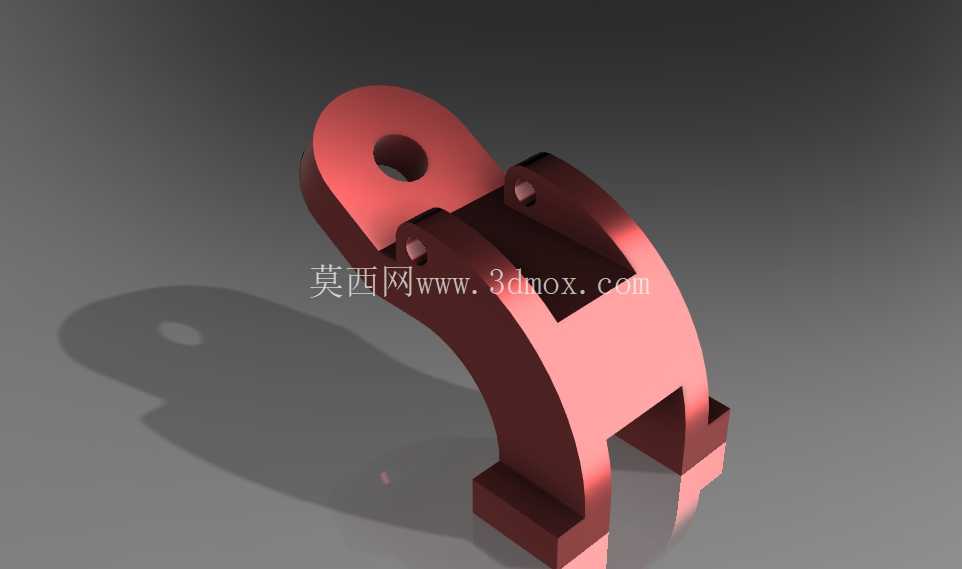

弧形铰接支撑连接构件结构设计

　　该弧形铰接支撑构件主要应用于凸轮传动机构的从动件支撑端，也可适配轻工自动化设备中需要小角度往复摆动的铰接工位，在包装机械的送料摆臂、纺织机械的张力调节摆架工位都能见到同结构类型的零件应用，核心作用是作为摆动副的承载基体，将凸轮的回转运动转化为摆臂的定轴往复摆动，同时承担摆臂端传递的径向载荷与小幅冲击载荷。从结构设计逻辑来看，零件上端的带孔耳座是铰接安装位，孔位的同轴度公差控制在IT7级，适配标准圆柱销与配套摆臂形成转动副，孔口做了1×45°的倒角处理，既方便装配时销钉的导入，也能消除热处理后的孔口锐边，避免装配过程中刮伤配合件表面。

　　耳座下方的双侧凸台是定位限位结构，凸台的间距与配套摆臂的安装槽宽度采用H7/h6的间隙配合，装配后可限制摆臂的轴向窜动，无需额外加装轴向定位挡圈，减少装配工序的零件数量。零件主体的弧形过渡结构并非造型装饰，而是经过受力仿真优化的承载结构，在摆臂承受最大冲击载荷的工况下，弧形截面的应力分布比直角折弯结构均匀32%，可有效避免直角处的应力集中导致的零件疲劳断裂，弧形段的壁厚从上端耳座处的12mm均匀过渡到下端安装脚处的18mm，兼顾轻量化与承载能力，相比等壁厚结构减重17%的同时，最大变形量控制在0.02mm以内，满足高速凸轮机构的运动精度要求。

　　下端的分叉式安装脚是整机固定位，两个安装脚的底面共面度公差控制在0.01mm，每个安装脚中心预留有M6的螺纹安装孔，可通过内六角螺钉直接固定在设备的安装基座上，分叉的间距为24mm，刚好适配基座上的定位凸台宽度，装配时可快速完成定位，无需额外调整位置，安装后整体的铰接孔中心到安装底面的垂直距离为68mm，铰接孔中心到零件前端面的水平距离为32mm，整体安装边界的外包络尺寸为长45mm、宽32mm、高76mm，不会占用过多的设备内部安装空间。

　　设计过程中针对铰接孔的磨损问题，特意将孔位的表面粗糙度要求控制在Ra1.6，零件整体采用45号钢调质处理，硬度达到HB220-250，既保证足够的强度韧性，也具备较好的耐磨性能，若应用在高速重载工况下，还可在铰接孔内压入铜套，进一步提升转动副的使用寿命，降低后期维护成本。零件的所有棱边都做了R0.5的圆角处理，避免加工和装配过程中锐边划伤操作人员，也减少热处理过程中的应力开裂风险。从实际装配验证来看，该结构的安装容错率较高，安装脚的螺纹孔与基座孔位的位置度公差预留了0.1mm的调整量，即使基座加工存在小幅误差，也能顺利完成装配，不会出现装不上的问题。在实际运行工况下，该构件可承受最大1200N的径向载荷，适配最高120次/分钟的往复摆动频率，完全满足中低速凸轮机构的使用需求，相比传统的直角式支撑铰接件，该结构的运行噪音更低，因为弧形结构可小幅吸收摆动过程中的振动，减少零件之间的刚性碰撞，在轻工自动化设备的应用场景中，能有效改善设备运行的NVH表现。
