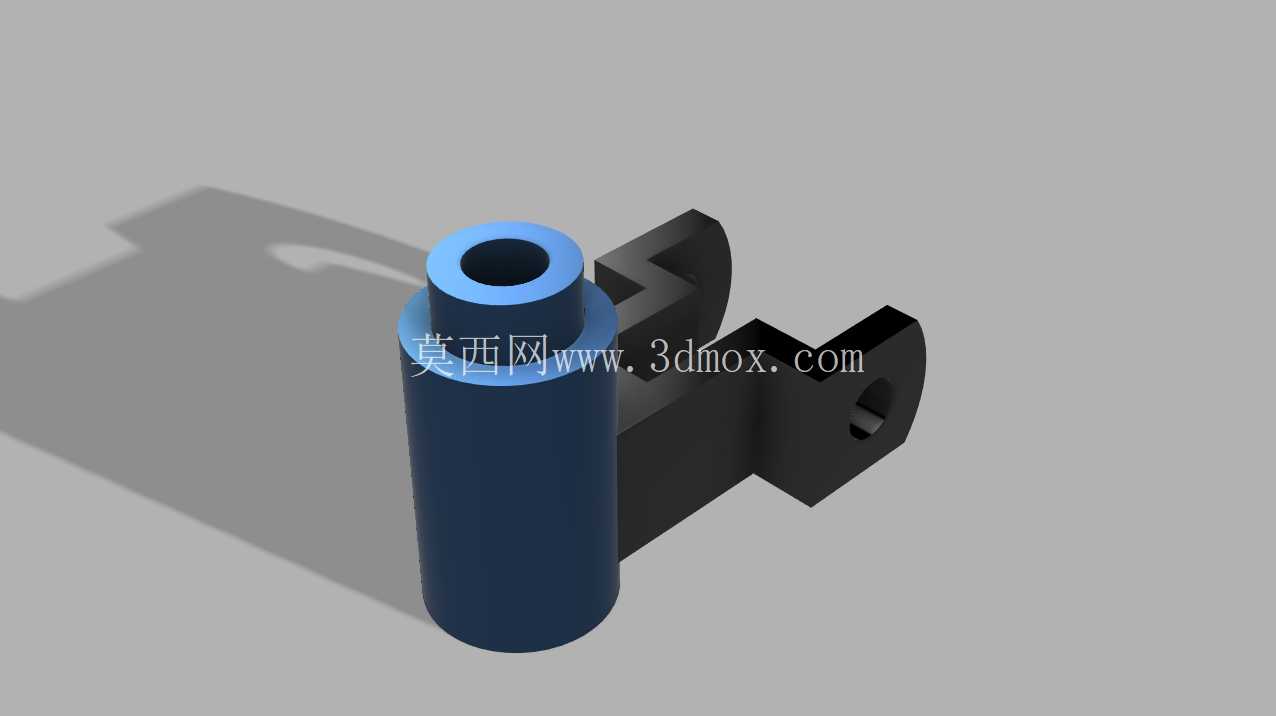

带侧装支架的圆柱套类机械构件

　　该构件属于凸轮传动系统中的配套支撑定位部件，主要应用在轻工自动化送料机构、小型凸轮加工设备的执行端，承担轴类零件定位、配套凸轮从动件安装的双重作用，在小型数控实训设备、教学用机械传动演示台架上也可作为典型装配件使用。从结构设计逻辑来看，主体采用圆柱套筒作为核心承载段，套筒内孔为光孔设计，可与对应直径的导向轴形成间隙配合，保证轴件在孔内可顺畅完成轴向滑动或周向转动，套筒上端设置的凸缘结构，一方面可作为轴向定位的止挡面，限制套筒在安装座内的窜动行程，另一方面可增大端面接触面积，降低配合面的单位压强，减少长期往复运动带来的磨损。

　　侧方延伸的双叉型安装支架是该构件的功能拓展结构，支架上开设的同轴通孔用于穿装铰接销轴，可连接凸轮从动摆杆，将凸轮的回转运动转化为摆杆的往复摆动，支架与主体套筒采用一体化结构设计，避免了分体装配带来的累积误差，保证铰接孔轴线与套筒内孔轴线的平行度公差控制在0.02mm以内，满足高速凸轮传动的精度要求。从安装边界来看，主体套筒外径为适配常规20mm导向轴设计，套筒总长度可覆盖常规台架的安装板厚度范围，侧方支架的伸出长度经过运动干涉校核，在摆杆完成全行程摆动时，不会与套筒外壁、周边安装的紧固件发生碰撞，支架上的铰接孔孔径适配标准M6销轴，可直接选用市售标准紧固件完成装配，无需额外定制连接件。

　　在实际工况下，该构件可承受的径向载荷满足小型凸轮机构的传力需求，套筒内壁可根据使用场景加装自润滑铜套，提升无油润滑工况下的使用寿命，支架的叉型开口宽度适配常规厚度的摆杆零件，装配时仅需保证销轴的锁紧力矩符合要求，即可消除铰接处的旷量，避免传动过程中出现冲击噪音。设计过程中优先考虑了加工工艺性，主体套筒外圆可采用一次车削成型，侧方支架可通过铣削加工完成，所有棱边均做了C0.5的倒角处理，既去除了加工毛刺，也避免装配时划伤操作人员、割破配套的密封线缆。

　　该构件的形位公差设置完全贴合实际使用需求，套筒内孔的圆柱度公差控制在0.01mm，保证与导向轴的配合间隙均匀，支架铰接孔与套筒内孔的轴线平行度误差直接影响凸轮传动的平顺性，设计时通过基准统一原则，将套筒内孔作为加工主基准，一次装夹完成支架端面、铰接孔的加工，有效降低了装夹带来的误差。在装配流程中，需先将套筒压入安装座的对应定位孔，依靠上端凸缘完成轴向定位后，再将摆杆嵌入支架叉口内，穿入铰接销轴并锁紧，最后将导向轴穿入套筒内孔，手动盘动凸轮检查摆杆运动是否顺畅，有无卡滞、异响情况，确认运动无干涉后即可完成该部件的装配。该结构相比分体式的套筒加支架设计，减少了零件数量，降低了装配工作量，同时一体化结构的刚性更好，在凸轮机构高频往复运动的工况下，不会出现连接螺栓松动、支架移位的问题，长期运行的稳定性更优。
