带扁位定位轴类机械加工零件结构

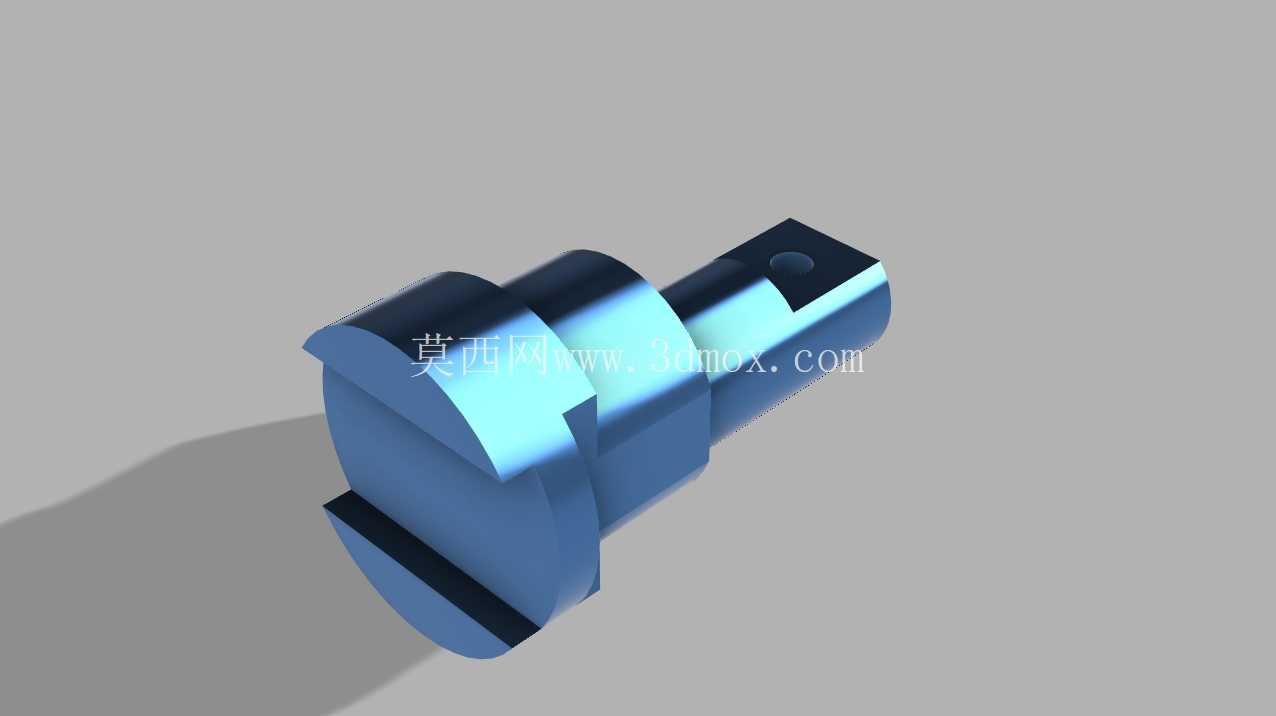

　　该轴类零件属于机械传动系统中的核心定位与扭矩传递构件，从结构形态来看，主体采用阶梯轴设计逻辑，大直径端设置对称扁位结构，小直径轴段加工有径向定位孔，整体结构完全服务于实际工况下的装配与传动需求。在实际生产场景中，这类零件常应用于凸轮传动机构、小型工装夹具的定位转轴、轻工自动化设备的间歇传动单元中，大端扁位结构可直接与凸轮盘、拨叉类零件的卡槽配合，无需额外加工键槽即可传递周向扭矩，相比普通平键连接结构，扁位配合的装拆效率更高，对中性更好，适合中低载荷、频繁装拆的工位使用。

　　从设计思路层面分析，该零件的阶梯直径差是经过装配边界校核的：大端圆柱面可作为轴向定位基准面，装配时直接贴合轴承内圈或者安装座的端面，省去了额外的轴套定位零件，减少了装配累积误差；小直径轴段的径向孔用于穿装圆柱销或者开口销，实现轴上零件的轴向锁紧，避免设备运行过程中轴上套类零件发生轴向窜动，这种锁紧结构相比轴端挡圈，占用的轴向空间更小，适合安装空间局促的紧凑式传动单元。

　　外形尺寸方面，大端扁位的对称度公差需要控制在0.02mm以内，否则装配后会出现传动卡滞、周向间隙过大的问题，扁位的厚度尺寸需要与配合卡槽的宽度保持H7/h6的间隙配合，既保证装配顺畅，又能减少传动过程中的冲击噪音；小直径轴段的圆柱度公差不低于0.015mm，与配套的滑动轴承或者滚动轴承内圈采用基孔制过渡配合，保证轴转动过程中的径向跳动量控制在允许范围内，避免带动末端执行件出现位置偏差。

　　安装边界上，该零件的轴向总长度需要匹配安装座两侧的支撑跨距，大端端面到径向孔中心的距离，需要根据轴上配套凸轮或者拨叉的安装厚度确定，保证锁紧销安装后不会与周边运动零件发生干涉；零件的所有棱边都做了0.2mm的倒角处理，既避免装配时划伤操作人员，也能引导零件顺利进入安装孔位，不会出现棱边卡滞安装座端面的问题。从加工工艺角度倒推设计合理性，该零件的所有回转面都可以通过一次车床装夹完成粗精加工，大端扁位可通过铣床一次装夹铣削成型，径向孔可通过钻床直接加工，不需要复杂的工装夹具，加工成本较低，适合批量生产；零件的选材可根据实际载荷选择45号钢调质处理，或者20Cr钢渗碳淬火，表面硬度可达到HRC45-55，满足中速转动下的耐磨需求，大端扁位的受力面可根据载荷情况做局部高频淬火，提升接触疲劳强度，避免长期传动后出现扁位压溃、变形的问题。在实际设备运行过程中，这类轴件的受力主要来自两个方向：一是大端扁位传递扭矩时受到的周向剪切力，二是轴上零件自重带来的径向弯曲力，因此设计时在阶梯过渡位置采用了圆角过渡，避免应力集中导致轴件在交变载荷下发生断裂，圆角半径的大小经过应力校核，既不会因为圆角过大导致轴上零件无法装配到位，也不会因为圆角过小造成应力集中系数过高。
