凸轮机构用带安装座支撑构件

该构件属于凸轮传动系统中的核心支撑类零件，主要应用于自动化凸轮加工设备、数控进给机构以及教学实训类机械装置中，承担轴系定位、传动载荷承载以及相邻组件安装基准的多重作用。从实际工况适配来看，这类零件常布置在凸轮轴的端部支撑位置，既要承受凸轮往复运动带来的周期性径向冲击载荷，也要为周边的检测元件、润滑管路提供固定接口，因此结构设计上兼顾了刚性与安装拓展性。

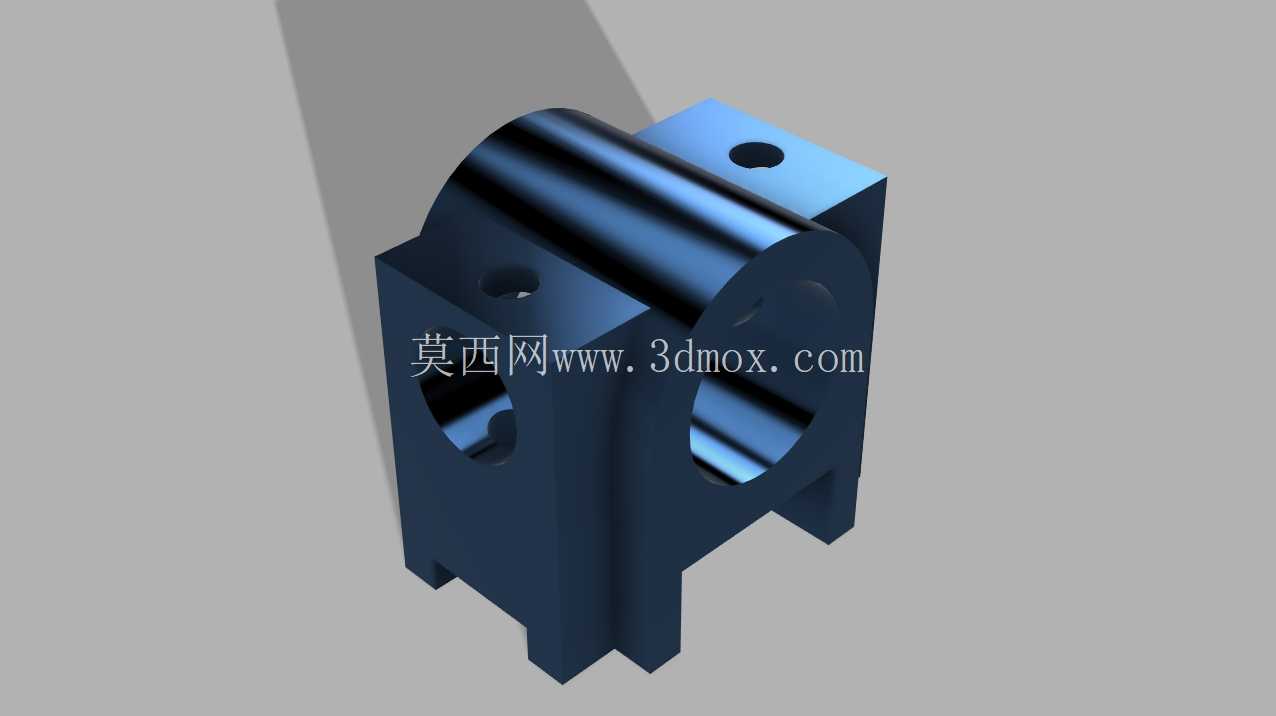

从结构设计思路来看，主体采用一体化铸造成型后做精加工处理，中部的大直径通孔为凸轮轴的穿装通道，孔壁预留的环形槽可适配轴套或者滚动轴承的安装，有效降低轴系转动时的摩擦损耗；两侧对称分布的带孔凸台为构件的主安装面，可通过内六角螺栓将整个支撑座固定在设备的基板或者立板上，凸台的厚度经过载荷校核，能避免螺栓锁紧时出现应力变形；主体上部的小型通孔为润滑油路预留接口，可外接润滑管路对内部轴承位进行持续供油，减少长期运行的磨损问题；下部伸出的两个定位支脚，可在安装时嵌入基板的定位槽内，抵消凸轮转动时产生的周向扭转力，避免长期运行后螺栓出现剪切断裂的问题。

从安装边界与尺寸适配角度，该构件的整体轮廓适配中小型凸轮机构的安装空间，主安装孔的同轴度公差控制在0.02mm以内，保证凸轮轴穿装后转动无卡滞；两侧安装凸台的孔位间距符合通用机械安装的孔系标准，可直接替换同规格的老旧支撑构件，无需对原有设备基板做二次加工；构件的外露棱边均做了倒角处理，既避免安装时划伤操作人员，也能消除加工残留的应力集中点，提升零件的疲劳强度。

在实际应用场景中，这类支撑构件除了用于工业凸轮加工设备的传动系统，也常作为机械制图、数控实践教学的实操案例，帮助学习者理解支撑类零件的公差配合、安装定位逻辑以及载荷传递路径。零件的壁厚分布经过优化，在保证整体刚性满足载荷要求的前提下，尽可能去除了非受力区域的多余材料，既降低了构件自身重量，也减少了铸造环节的材料消耗。构件的各个安装面均预留了足够的加工余量，可根据实际使用场景的需求，对安装孔位、轴孔直径做二次修配，适配不同直径的凸轮轴以及不同规格的安装紧固件。从受力传递路径来看，凸轮轴转动时产生的径向载荷会通过内部轴承传递到构件主体，再通过两侧的安装凸台以及下部的定位支脚均匀分散到设备基板上，避免局部应力集中导致的构件开裂问题，这种多面定位的结构设计，也让构件在承受周期性冲击载荷时具备更好的稳定性，大幅降低设备运行过程中的异常振动，提升整个凸轮机构的运行精度与使用寿命。
