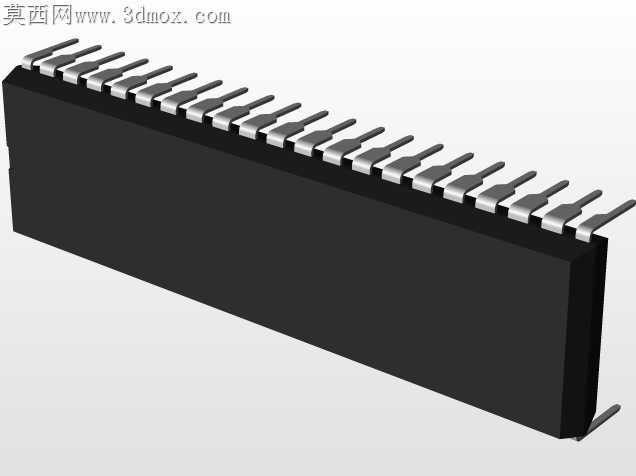

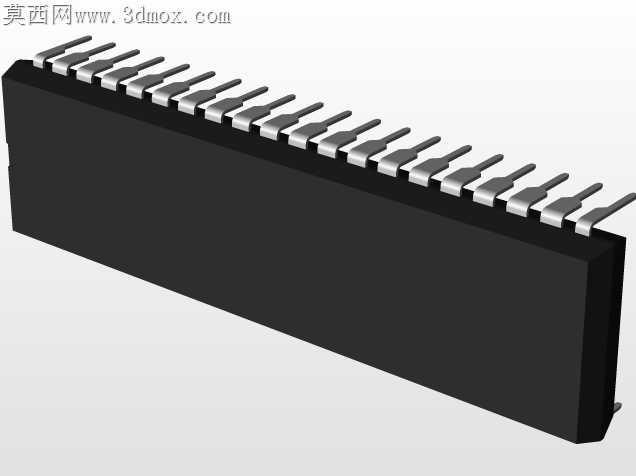

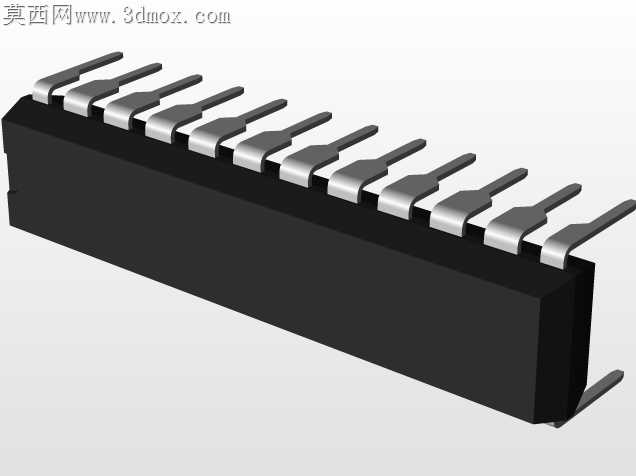

常用DIP直插封装芯片三维结构合集

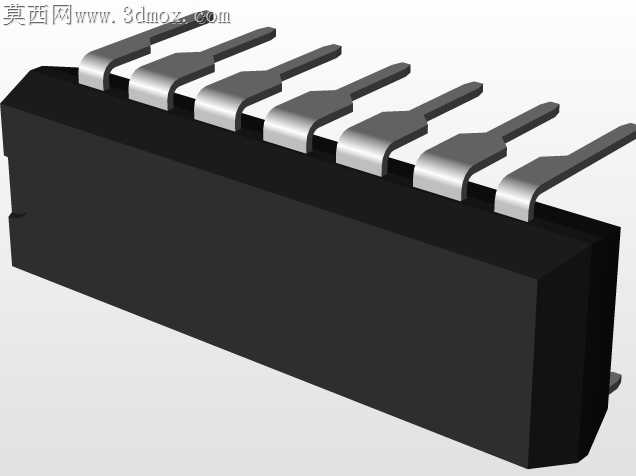

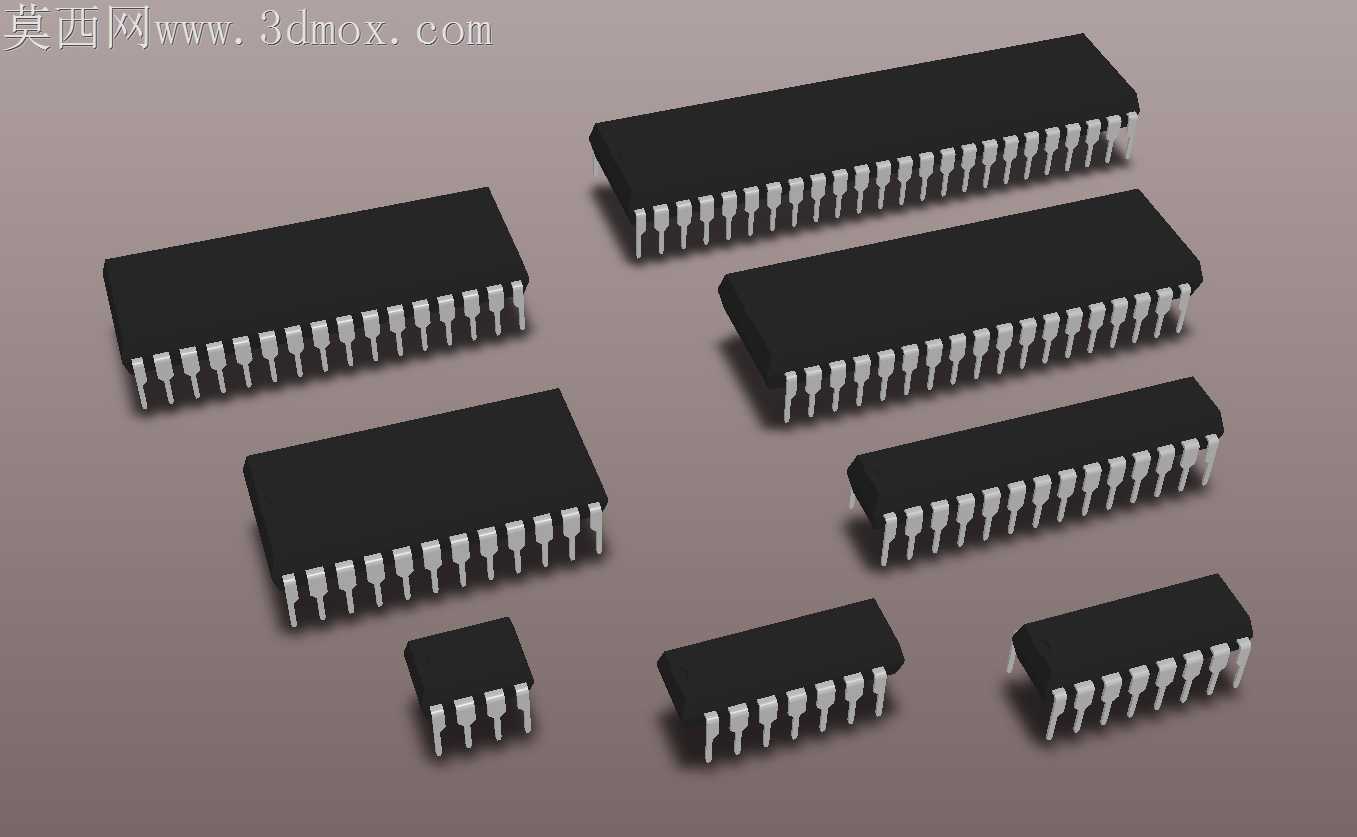

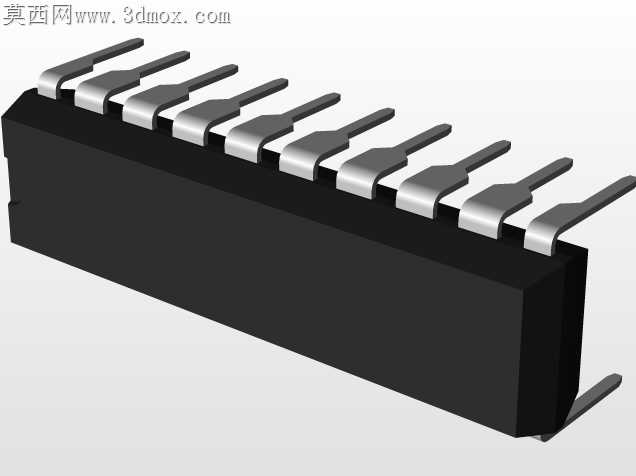

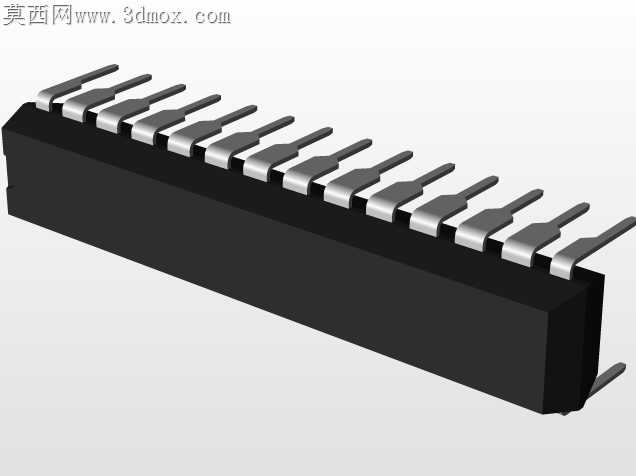

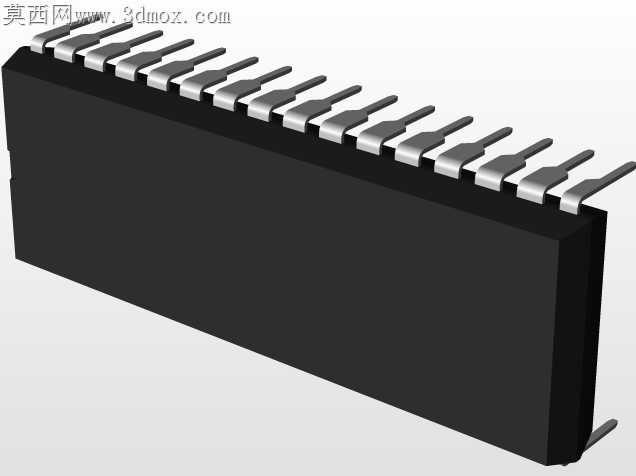

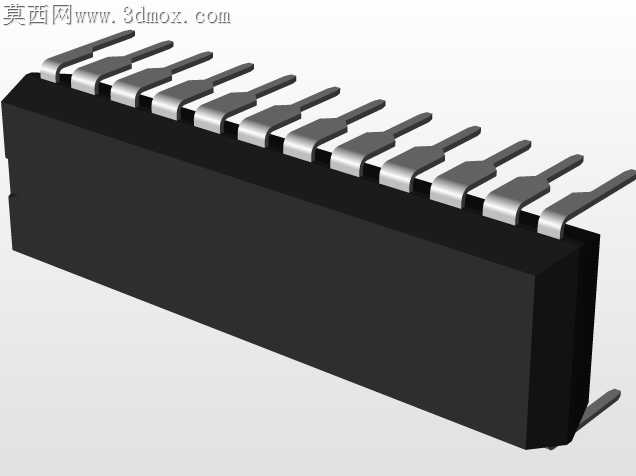

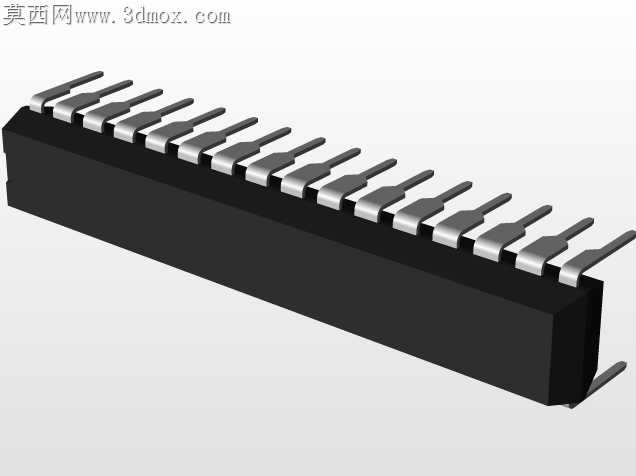

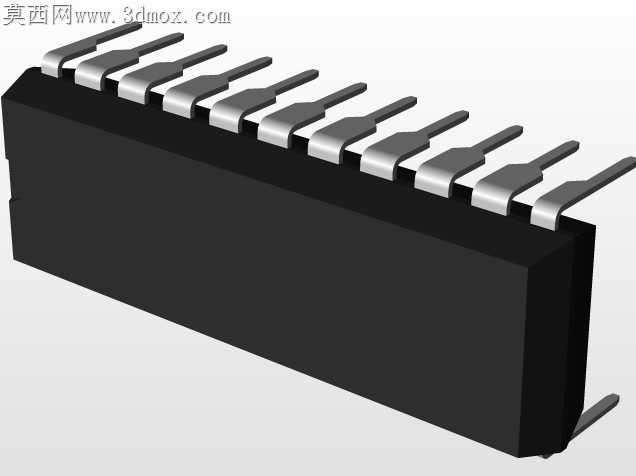

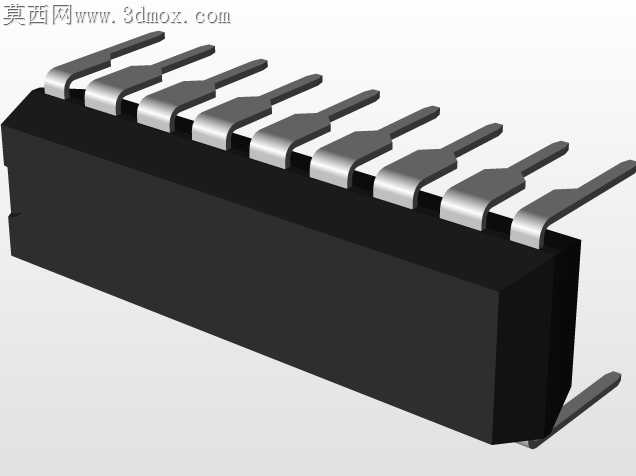

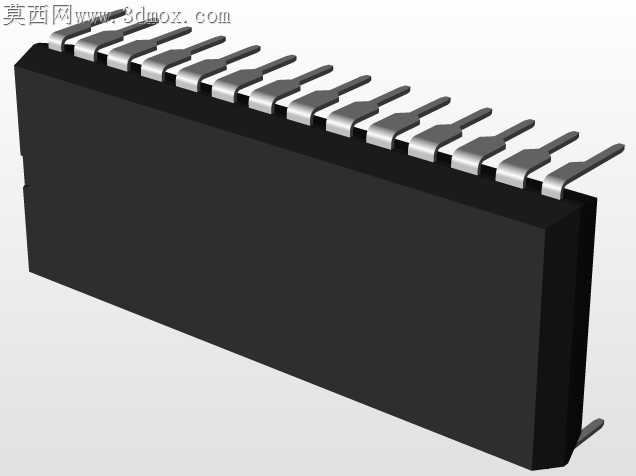

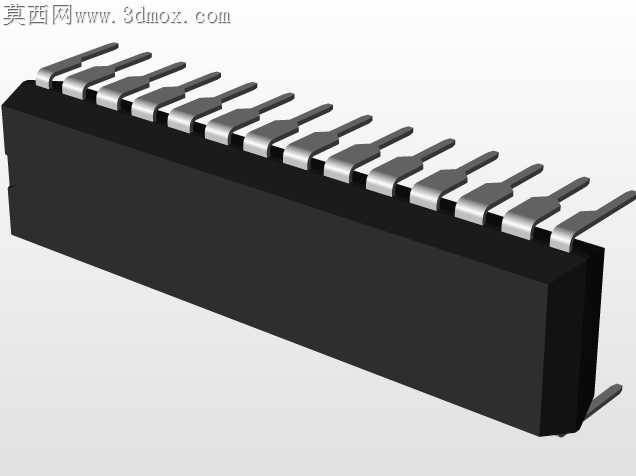

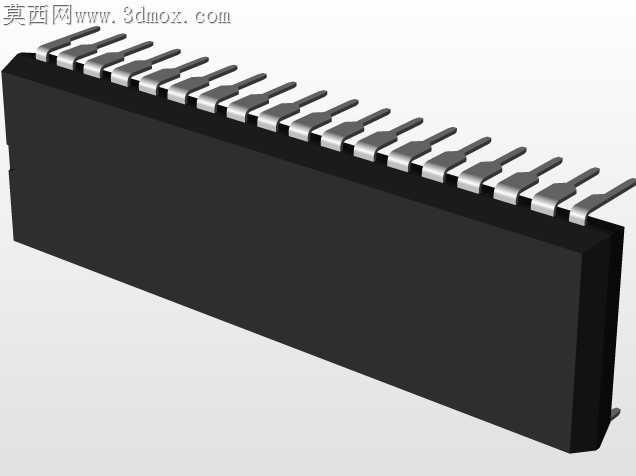

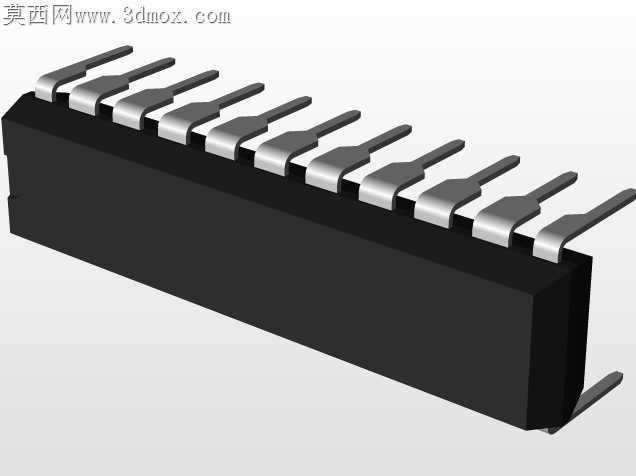

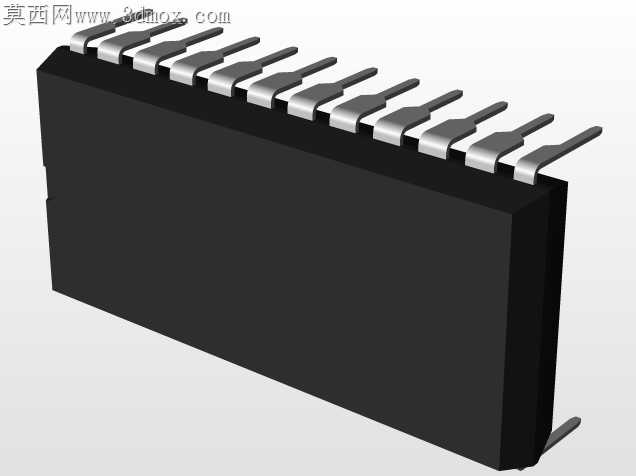

在电子硬件研发、PCB设计验证、教学实训演示等场景中，直插式双列封装芯片是应用极为广泛的基础元器件，这类封装的芯片凭借成熟的工艺、可靠的焊接强度、便捷的手工调试特性，至今仍在工业控制板卡、老式家电维修套件、学生实验电路板、电源管理模块等领域占据重要位置。本次整理的系列封装模型，覆盖了从8引脚到40引脚的主流DIP封装规格，完全还原实际量产芯片的结构特征。从设计思路来看，所有模型严格遵循行业通用的引脚间距规范，引脚中心距统一为2.54mm，也就是行业常说的0.1英寸标准间距，这个尺寸是直插元器件适配通用面包板、万能洞洞板、标准波峰焊焊盘的核心参数，模型在引脚直径、引脚伸出长度、引脚弯折弧度上都完全匹配实际生产中的元器件尺寸，能够直接用于PCB装配干涉检查、结构空间预留验证。在外形尺寸与安装边界上，不同引脚数的封装对应不同的本体宽度与长度，模型精准还原了塑封本体的哑光黑色质感、引脚的金属光泽与规整排列，本体高度按照常规塑封芯片的标准高度制作，不做旋转变形处理，确保在三维装配场景中，能够准确模拟芯片插装后的实际占用空间，避免设计阶段出现结构件与芯片干涉、焊盘间距不匹配、外壳预留高度不足等问题。从实际用途来说，这类模型可以帮助硬件工程师在完成PCB布线后，快速进行整板的三维结构校验，确认高引脚数芯片周边的接插件、电容、散热片是否存在装配冲突；也可以用于电子工艺教学场景，让初学者直观理解不同引脚数DIP芯片的外形差异、引脚排布规律，快速掌握直插芯片的焊接定位要点；在产品宣传、方案演示的三维场景搭建中，精准的芯片模型也能提升整板模型的真实感，让方案展示更具说服力。不同于简化的示意模型，这套合集里的每一款封装都对应实际量产中最常用的规格，没有做夸张的艺术化变形，塑封本体的边角倒角、引脚的共面度、引脚末端的轻微收窄细节都做了还原，能够满足专业工程场景的使用需求，不管是做自动化装配的模拟仿真，还是做电路板的数字孪生建模，都能提供准确的结构参考。
