基于旧DVD光驱改造的迷你绘图仪驱动结构

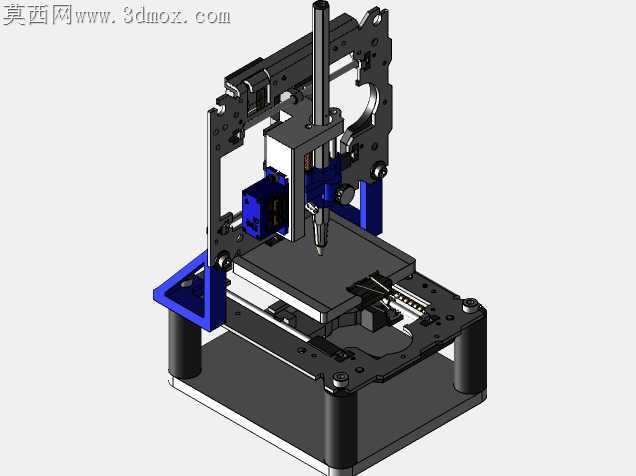

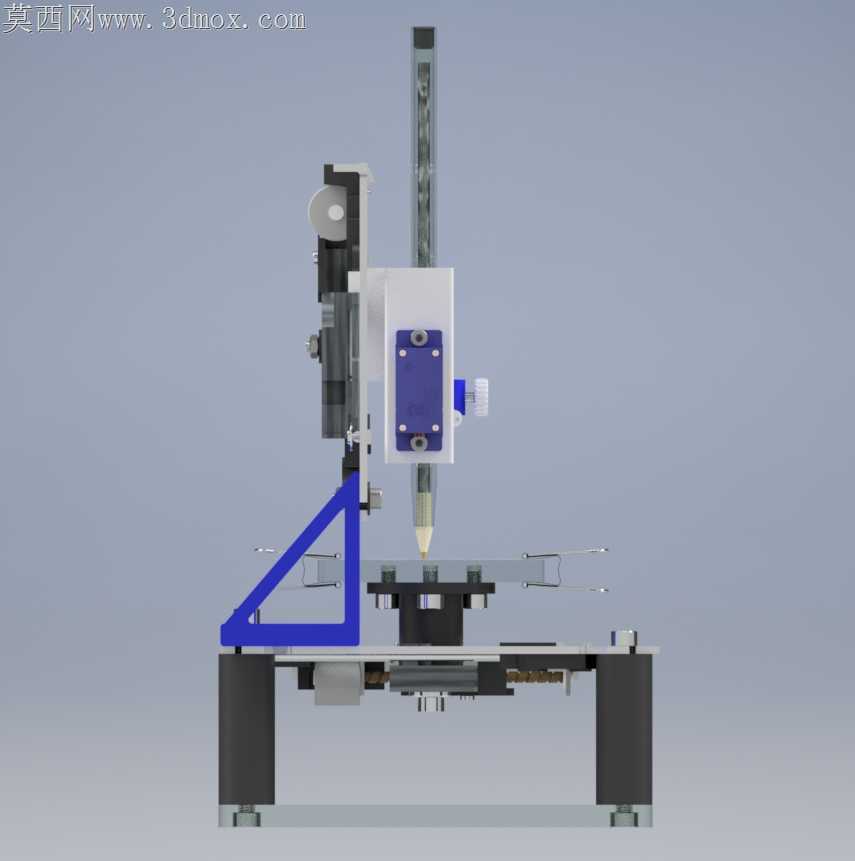

这款基于废旧DVD光驱硬件改造的迷你绘图驱动结构，主要面向桌面级小型创作、电子DIY教学、简易标记作业等轻量化应用场景，能够在小幅面平面介质上完成预设轨迹的绘制、标记动作，适合个人爱好者开展创意制作、中小学科创教育演示、小型工件表面简易标识打样等使用需求，无需大型数控绘图设备的占地空间与投入成本，即可实现基础的二维平面轨迹执行功能。整套结构的核心功能依托DVD光驱自带的精密直线进给机构实现，原本用于光驱激光头定位的两组步进传动组件，被改造为X、Y两个轴向的运动载体，配合抬笔控制舵机完成Z向的笔尖起落动作，可实现平面范围内任意连续轨迹的精准走笔，能够绘制矢量线条、简单图案、文字标识等内容，走笔精度依托光驱原有导轨的加工精度，可满足小幅面作业下的线条流畅度需求，不会出现普通DIY结构常见的走笔卡顿、轨迹偏移问题。设计过程中充分复用了废旧DVD光驱的原有硬件结构，无需额外加工定制长行程传动部件，仅通过3D打印的少量连接固定件，即可将控制板、驱动模块、笔夹等组件整合在原有光驱的金属机架上，大幅降低了制作成本与组装难度；控制部分采用通用开源控制方案，可适配多款常用的微型控制板，驱动模块直接驱动原有光驱的步进电机，无需对电机本体进行改装，笔夹结构采用可调式设计，可适配不同直径的普通书写笔、马克笔等常见绘图工具，更换耗材十分便捷。在外形尺寸与安装边界上，整套结构完全沿用标准5.25英寸台式机DVD光驱的原有外轮廓尺寸，长度约145mm、宽度约42mm、高度约170mm，可直接放置在普通桌面使用，无需额外预留大尺寸安装空间；所有外接线路均从结构后侧引出，不会干扰前部绘图区域的作业，机架底部预留有标准固定孔位，也可将其固定在小型工作台面上使用，避免作业过程中出现结构移位影响绘图精度；抬笔舵机的安装位置经过反复调整，不会与X、Y轴的运动行程产生干涉，有效绘图幅面可覆盖光驱原有进给行程的全部范围，满足小幅面绘图的使用需求。
