立式斯特林发电动力装置结构设计

　　这套立式布局的斯特林动力装置，核心定位是小功率分布式热电转换场景的原理验证与小型供能单元，可适配偏远区域离网小型供电、教学实验台热力循环演示、低品位余热回收发电等实际工况，区别于传统内燃机依赖燃油爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、冷却压缩循环完成能量转换，对热源适配性极强，太阳能聚焦集热、生物质燃烧供热、工业废热导温都能作为其动力输入源。

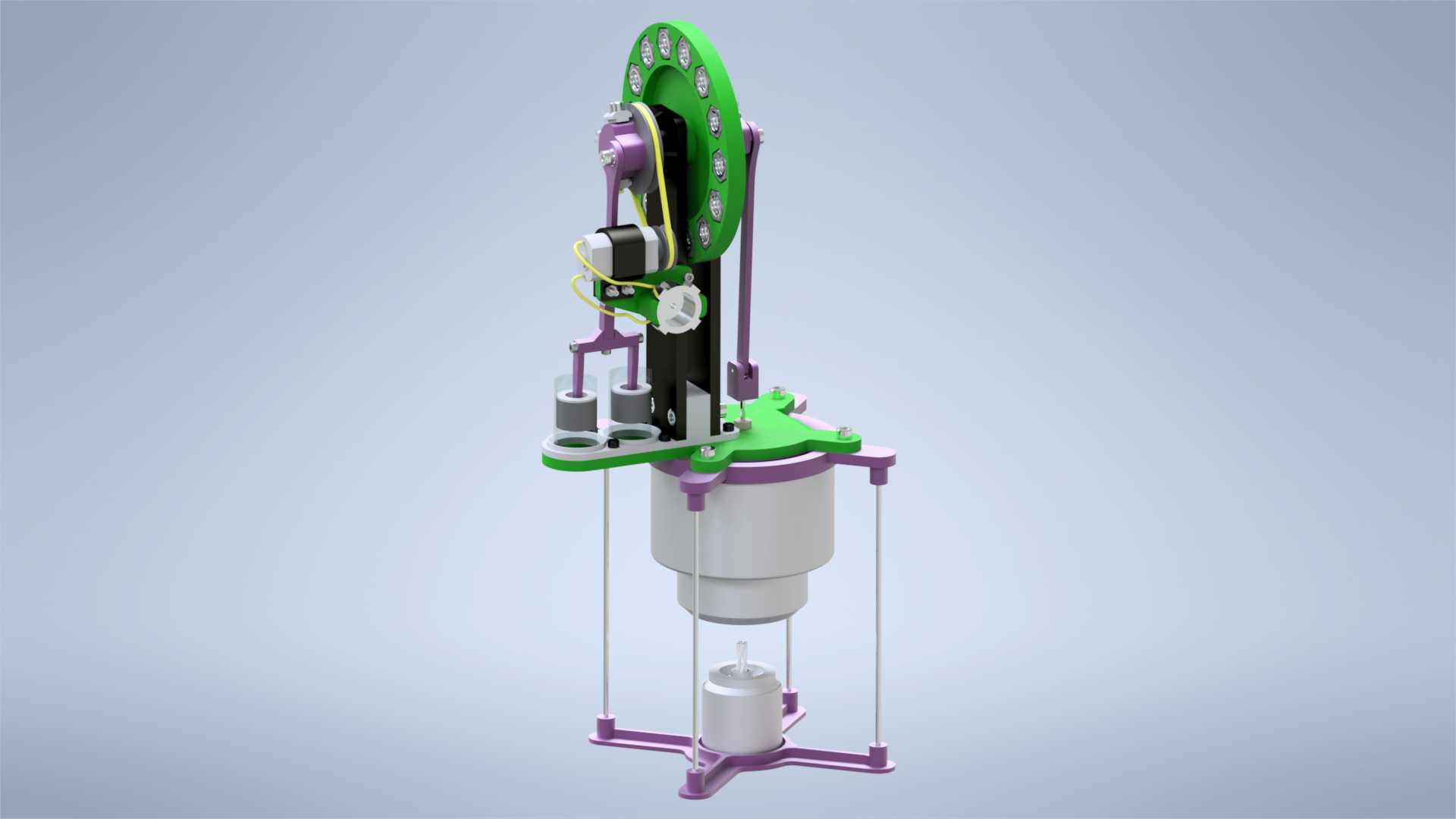

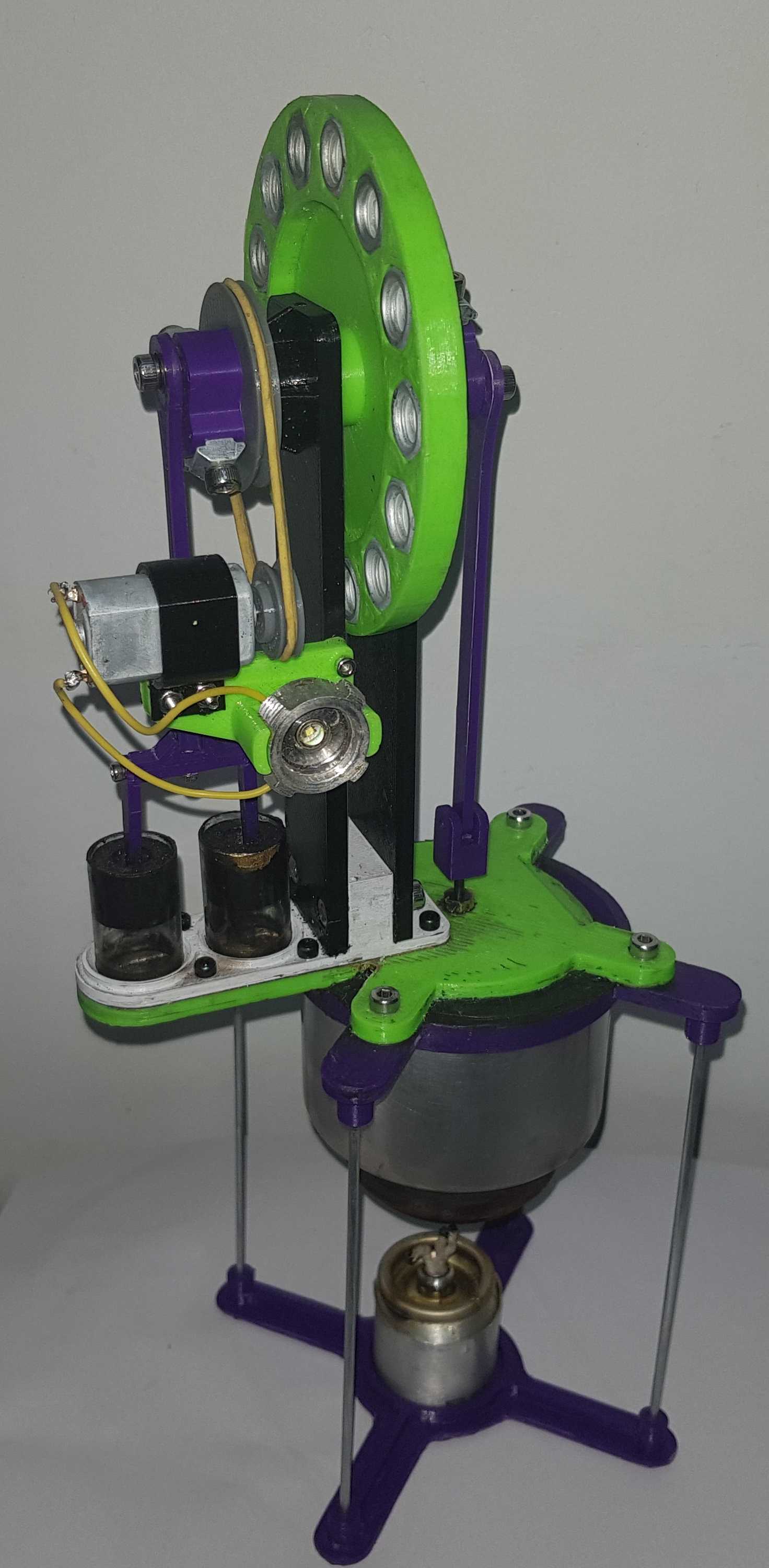

　　从结构设计逻辑来看，整体采用同轴立式排布，底部设置储热与换热腔体，中部为动力活塞与置换活塞的配合段，上部集成飞轮、曲柄连杆传动机构与发电输出单元，这种排布最大程度压缩了横向安装空间，垂直方向的载荷沿中心立柱均匀传递，运行时的振动可以通过底部安装支架直接传导至安装基面，不需要额外设计复杂的减震支撑结构。上部的大直径飞轮做了周向镂空减重设计，既保留足够的转动惯量来克服活塞运动的上下止点死点，保证曲轴运转的连续性，又降低了整机上部的重量占比，避免高重心带来的运行倾覆风险，飞轮边缘的环形安装位可预留转速检测传感器的安装点位，方便实验场景下实时采集运转参数。

　　传动部分采用对称双导向杆结构，两根平行导向柱沿动力缸中轴线对称布置，活塞连杆的运动被严格限制在垂直方向，从根源上消除了侧推力对活塞密封件的偏磨问题，能大幅延长密封组件的更换周期。置换活塞与动力活塞的相位差通过曲柄的偏心角度精准控制，保证工质在冷热腔之间的流动时序匹配热力循环要求，冷端换热段直接暴露在下部支撑框架的开放空间内，依靠自然对流即可完成散热，小功率工况下不需要额外加装强制风冷或水冷回路，简化了外围配套系统的复杂度。

　　安装边界方面，整机底部采用四立柱支撑脚结构，四个支撑点呈正方形分布，每个支撑脚端面预留标准紧固件安装孔，可直接固定在实验台架或预制安装基座上，不需要额外制作转接安装板。整机垂直方向的重心落在四个支撑点围成的正方形形心位置，固定后运行时的动载荷不会对安装基面产生额外的倾覆力矩，适配的安装基面只需要满足基本的平面度要求即可，不需要做特殊的加强处理。外接热源的接口设置在下部热腔侧壁，可适配不同形式的导热组件，不管是直接接触式的燃烧加热，还是间接式的导热油循环加热，都能通过更换接口连接件完成适配。

　　功能特性上，这套装置的额定运转转速对应1578转每分的输出区间，匹配的小型发电单元可直接输出稳定的低压直流电，满足小型传感器、低功率照明设备的供电需求。封闭腔体内的工质采用惰性气体，运行过程中不存在工质排放问题，配合外置的燃烧供热模块时，可实现连续长时间的稳定运转，噪音水平远低于同功率的内燃发电机组，适合对噪音控制有要求的室内教学、小型离网站点场景。设计过程中所有运动副都预留了合理的配合间隙，热态工况下不同材质部件的热膨胀量差不会导致运动卡滞，热端部件采用耐高温的金属材质，冷端部件采用轻量化的铝合金材质，在保证结构强度的前提下控制了整机自重，单人即可完成搬运与安装调试。

　　在实际教学应用场景中，这套装置可直接作为热力发动机原理的演示教具，透明化的结构布局能让观察者清晰看到曲柄连杆的运动过程、活塞的往复动作，配合温度、转速传感器可直接完成斯特林循环的效率测算实验，帮助学习者直观理解外燃机的工作逻辑。在余热回收场景中，可将其热端对接工业设备的排烟管道、散热壳体等废热排放点位，将原本废弃的低品位热能转换为电能，为设备自身的监测传感器供电，实现能源的梯级利用。整套结构没有复杂的电控组件，所有运动部件都采用纯机械连接，维护时只需要定期对连杆铰接点加注润滑脂、检查活塞密封件的磨损情况即可，运维门槛极低，适合非专业人员值守的长期运行场景。
