铝型材框架桌面级数控雕刻加工设备

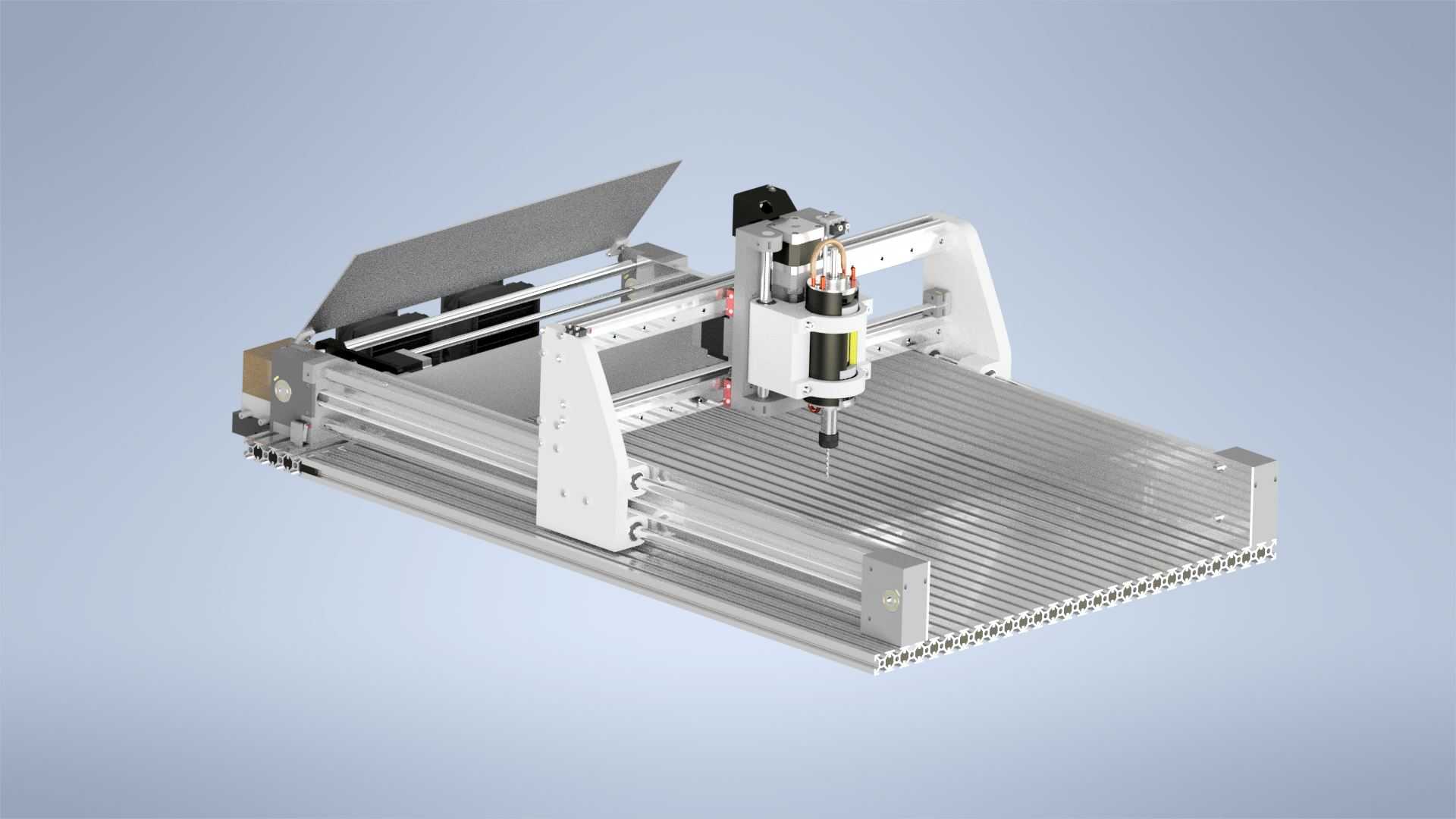

　　这款桌面级数控加工设备采用铝型材搭配3D打印功能部件的组合架构，整体布局紧凑，适配小作坊、个人工作室、创客空间以及教学实训场景下的小尺寸工件加工需求，可覆盖塑料、软金属、木材、亚克力等多种常见加工材质的平面铣削、轮廓切割、浮雕雕刻、钻孔攻丝等常规加工工序，弥补了大型工业机床占地空间大、部署成本高，无法适配零散小批量加工场景的短板。从结构设计逻辑来看，设备主体框架选用标准工业铝型材搭建，无需额外开模制作定制化结构件，所有型材连接位置采用标准角件与T型螺栓锁紧，装配过程无需复杂焊接工序，后期维护时可根据加工需求灵活调整轴系行程，拓展加工幅面；运动部分采用直线光轴搭配线性轴承作为导向支撑，传动端选用T型丝杠配合消隙螺母，

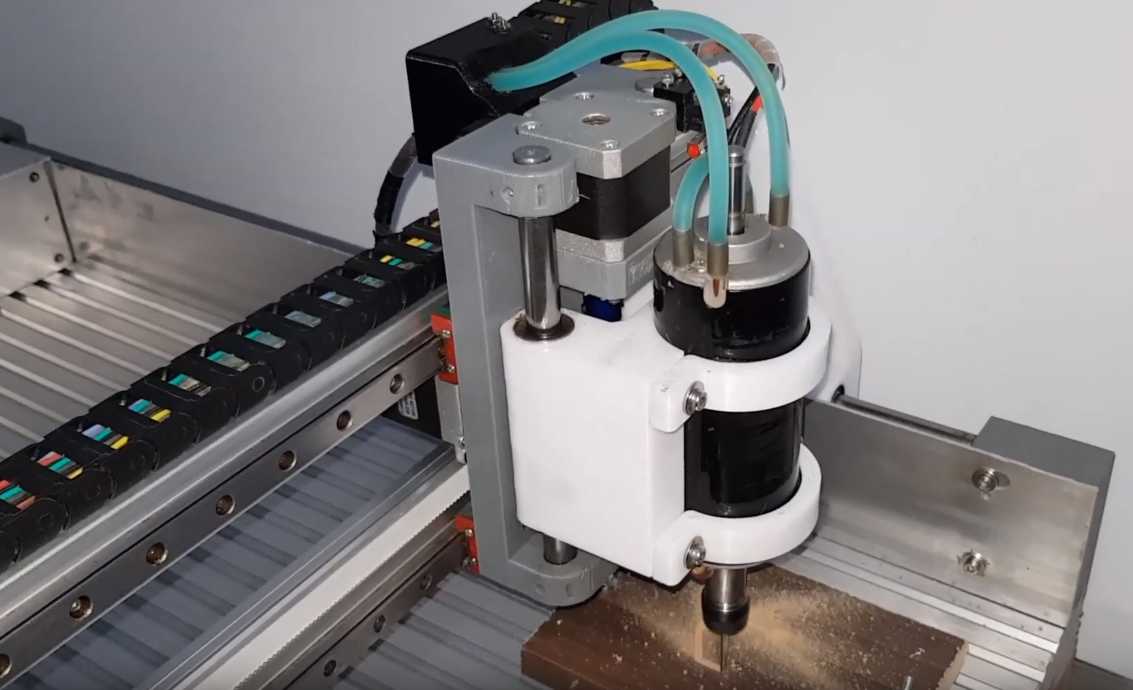

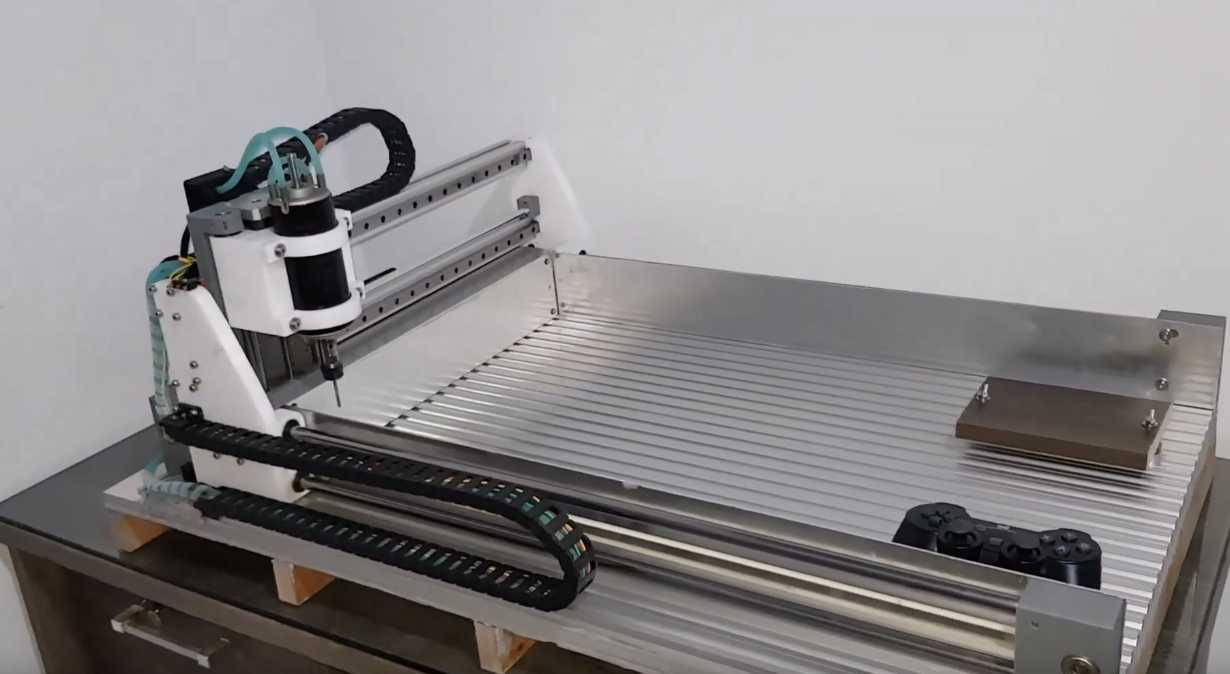

　　兼顾传动精度与制造成本，主轴部件采用高速风冷电主轴，通过专用夹具固定在Z轴滑台上，可根据加工材质的不同灵活调整主轴转速，适配不同切削参数需求。设备的安装边界充分考虑桌面部署场景，整体底座采用加厚铝型材拼接，台面设置密集T型槽结构，可快速搭配通用压块、夹具完成不同外形工件的装夹固定，无需额外制作专用工装；X轴行程覆盖整个台面宽度，Y轴沿台面长度方向布置，Z轴滑台预留足够的刀具装夹空间，可适配不同长度的铣刀、雕刻刀，满足不同深度的加工需求，设备整体高度控制在常规桌面设备的合理区间，部署时无需额外搭建专用安装平台，普通承重工作台即可满足安装承重要求。从功能实现角度，设备的走线全部沿铝型材内置槽道布置，避免运动过程中线缆与运动部件发生剐蹭，

　　两端的行程限位位置设置了硬限位块与软限位触发开关，防止超程运行造成的结构碰撞，主轴供电与控制信号通过拖链随滑台同步运动，保证长期运行的线缆可靠性；设备两侧预留了电控系统安装位，可根据需求集成步进电机驱动器、控制主板、电源模块等电控部件，无需额外外置电控箱，进一步缩小整体占用空间。在实际加工场景中，这类桌面数控设备可快速完成手板件的快速打样、小型工艺饰品的雕刻加工、教学场景下的数控加工实操演示，相比大型工业机床，其操作门槛更低，调试过程更简便，加工小尺寸工件时的能耗更低，同时铝型材框架的结构特性决定了其后期改装拓展的灵活性极高，使用者可根据自身加工需求更换更高精度的直线导轨、更大扭矩的伺服电机、更高功率的加工主轴，

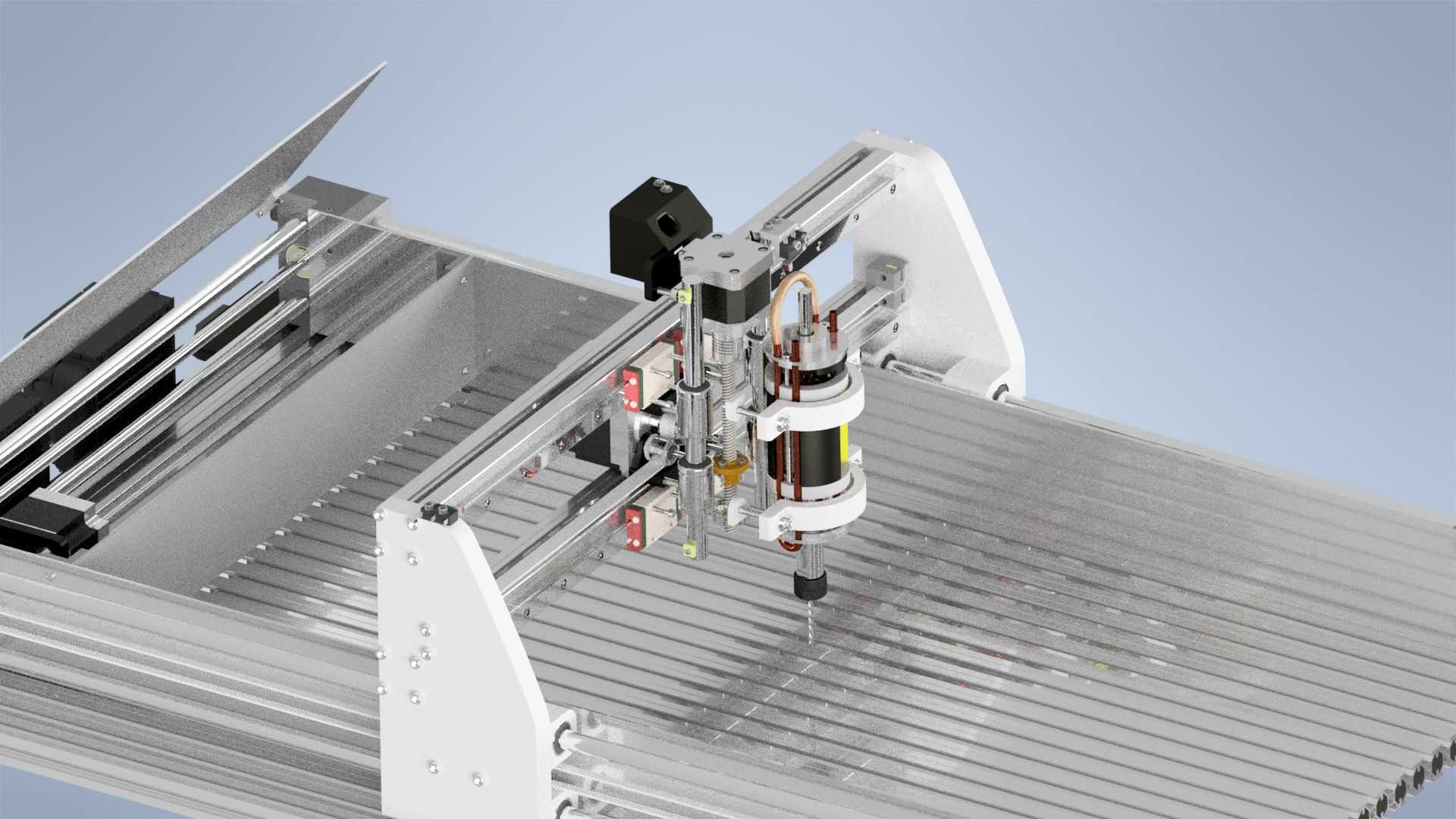

　　逐步升级设备的加工能力，兼顾入门使用与进阶拓展的双重需求。设备的龙门架部分采用对称式结构设计，两侧Y轴滑台同步驱动，保证龙门运动过程中的平行度，避免单侧受力造成的运动卡滞，Z轴滑台采用垂直布置，主轴安装位与Z轴导向结构的同轴度经过调校，保证加工过程中刀具的垂直精度，减少加工过程中的让刀量，提升工件加工的表面质量与尺寸精度。台面下方的铝型材支撑结构做了加强处理，可承受加工过程中的切削力负载，避免大切深加工时出现台面震颤，影响加工效果；设备两端的防护挡板可阻挡加工过程中产生的切屑飞溅，提升操作过程的安全性，同时挡板采用快拆结构设计，清理切屑时可快速拆卸，完成台面维护后即可快速装回。
