CoreXY结构桌面蓝牙绘图写字装置

　　日常做非标小设备开发时，常遇到需要在纸质、薄塑料片材表面绘制固定标识、手写风格字体、小型线稿图案的需求，传统人工绘制效率低一致性差，大型工业绘图仪占地广成本高，这类桌面级CoreXY结构的绘图装置刚好填补了小批量、桌面作业场景的空白，可放置在普通办公桌面、实验室工作台、文创工作室操作台上使用，适配教学演示、文创定制、小型加工打样等多种场景，不需要配套大型气源、高功率供电线路，普通民用220V插座即可供电运行。

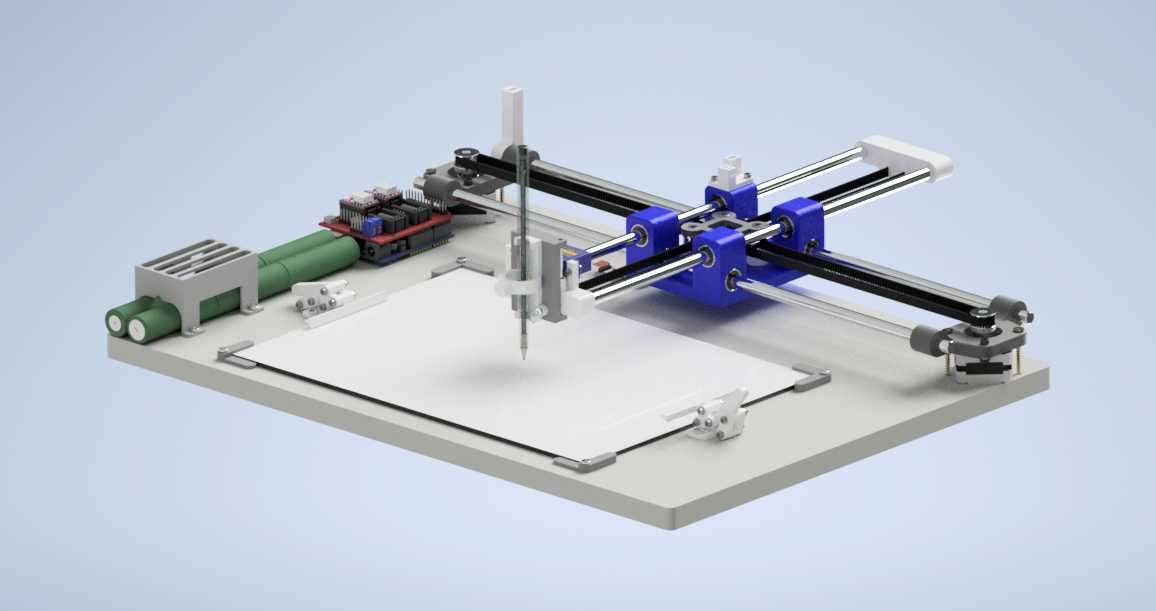

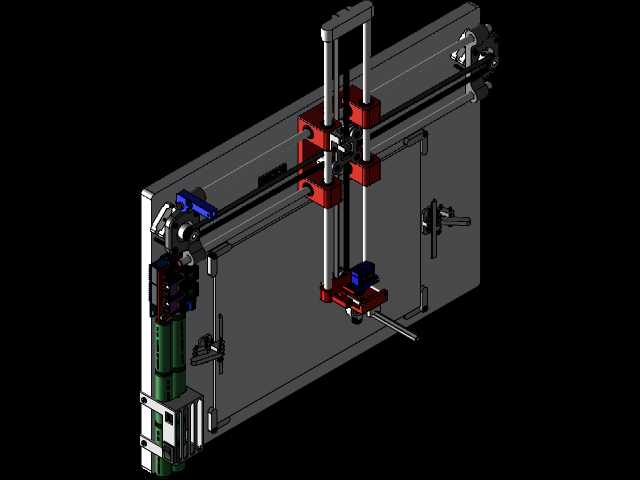

　　这套装置采用CoreXY运动结构，和常见的十字滑台结构不同，CoreXY通过两组同步带的差速运动实现绘图头的XY平面移动，两个驱动电机都固定在底座机架上，运动端负载仅包含笔架与绘图笔，运动惯量更低，高速运行时的抖动更小，绘图精度更稳定，不会因为滑台负载变化导致轨迹偏移。绘图笔的升降采用独立的小型驱动结构，可根据绘图需求控制抬笔落笔的行程，避免空走行程时笔尖刮蹭介质表面，抬笔高度可根据不同厚度的绘图介质调整，适配普通A4纸、卡纸、薄PVC片、不干胶贴纸等多种平面介质。

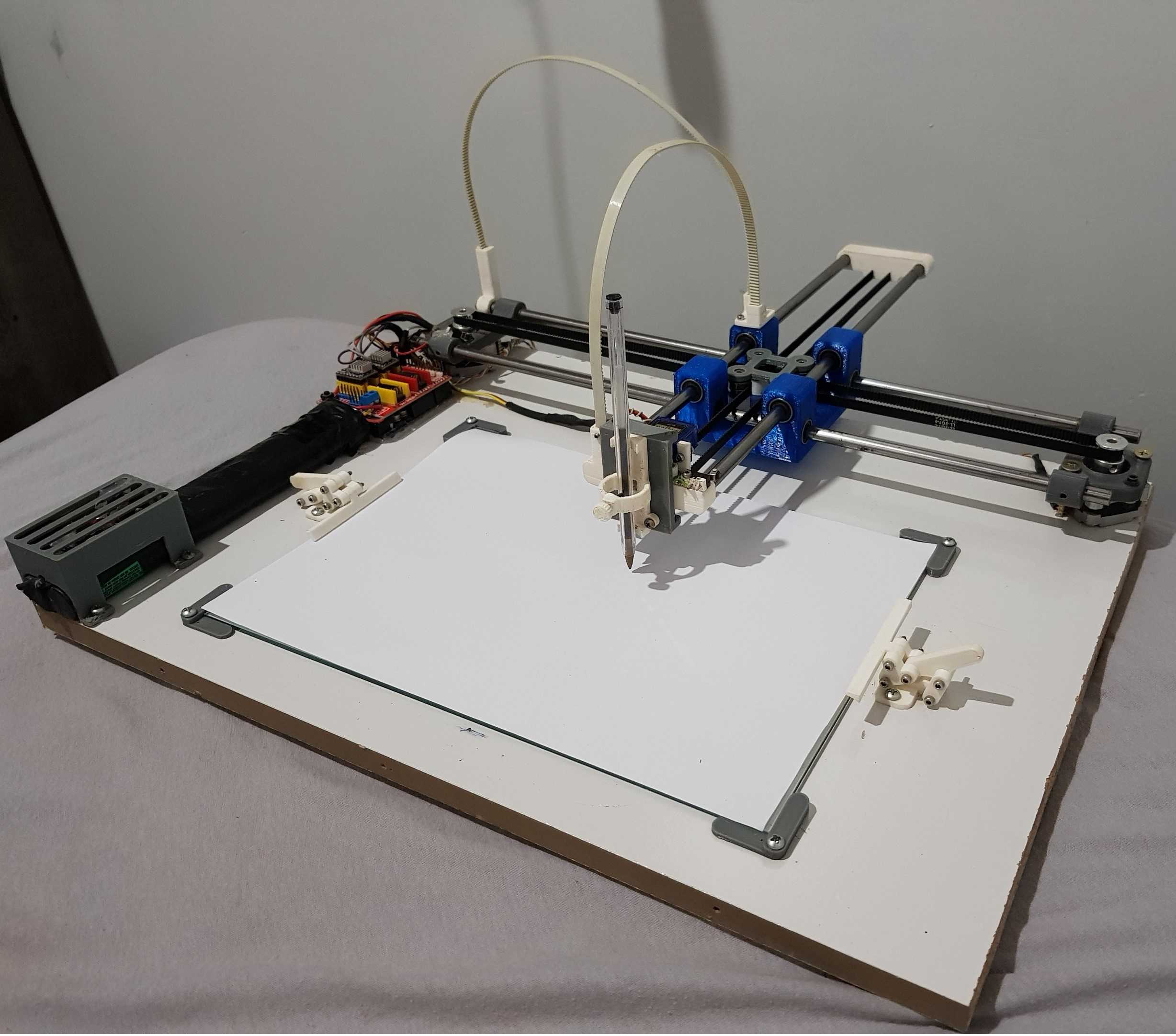

　　控制部分集成了arduino控制板与蓝牙通讯模块，可通过蓝牙连接电脑、手机等终端设备，直接传输矢量绘图文件，不需要复杂的有线接线，设备摆放位置更灵活，终端设备可在一定范围内移动操作，不会被数据线长度限制。底座采用平板式安装结构，所有运动导轨、驱动组件、电控元件都集成在底座平板上，安装时只需要保证底座平面水平即可，不需要额外搭建机架，设备整体边界尺寸适配普通桌面摆放，横向与纵向的运动行程覆盖A4幅面的绘图范围，可满足绝大多数常规尺寸的绘图需求，底座上预留了介质固定位，可通过压块固定绘图介质，避免绘图过程中介质移位导致图案错位。

　　设计时优先考虑了零件的加工与装配便利性，大部分结构件采用标准铝型材与3D打印连接件组合，导轨采用标准的圆柱直线光轴，配套直线轴承作为运动导向，采购替换方便，后期维护成本低。同步带采用标准的开口同步带，张紧结构设计在底座端部，不需要拆解整体机架即可调整同步带张紧度，长期使用出现皮带松弛时可快速调整，保证运动精度。笔架部分设计了通用的笔夹结构，可适配普通中性笔、签字笔、马克笔等常见书写绘图工具，不需要定制专用绘图笔，使用成本更低，笔夹的夹紧力度可调整，更换不同直径的笔具时不需要额外更换配件。

　　从安装边界来看，设备整体外轮廓无突出的尖锐结构，所有传动部件都布置在底座平面上方的安全范围内，运行时不会有部件超出底座边界，放置在桌面时不需要预留过多的周边安全空间，设备底部预留了防滑脚垫安装位，可粘贴橡胶脚垫增加与桌面的摩擦力，避免高速运动时设备整体移位。电控部分的驱动板、电源模块都集中布置在底座一侧的安装位，接线走线路径都设计在结构件内侧，不会外露干扰运动部件，也避免日常操作时误碰接线导致通讯中断。

　　实际使用时，可通过终端软件将矢量图案、文字轨迹转换为设备可识别的运动代码，通过蓝牙传输到控制板后即可自动完成绘图作业，对于需要重复绘制相同图案的场景，可直接存储运动轨迹代码，一键启动即可重复作业，绘制的线条一致性远高于人工操作，在教学场景中可用于演示数控运动原理、CoreXY结构的运动逻辑，在文创场景中可用于定制手写贺卡、手绘风格卡片、小型标识图案绘制，在小型加工场景中可用于薄型工件表面的标记线绘制，辅助后续的裁切、组装工序。

　　结构设计上充分考虑了桌面设备的使用特点，整体重量控制在单人可搬运的范围内，不需要起重设备即可移动位置，日常收纳时可直接放置在储物柜中，不需要占用固定的工位空间。运动部分的润滑点都设计在易操作的位置，日常维护时只需要定期在光轴表面涂抹少量润滑脂即可，不需要复杂的拆解保养，适合非专业设备维护人员操作。笔架的Z向行程做了限位设计，避免落笔时压力过大损坏笔尖或者戳破绘图介质，落笔压力可通过驱动参数调整，适配不同出水特性的笔具，保证绘制的线条均匀清晰，不会出现断墨、笔迹过粗的问题。
