改进型水冷数控主轴内部结构设计

　　在数控加工设备的实际运行场景中，主轴作为核心执行部件，其散热能力直接决定了长时间高负载加工下的精度保持性与运行寿命。传统风冷主轴依靠内置风扇带动空气流动带走定子绕组产生的热量，在高转速、大切深的连续加工工况下，空气换热效率不足的问题会快速凸显：绕组温升过高会导致漆包线绝缘性能加速衰减，转子与定子的配合间隙因热胀冷缩出现偏移，不仅会造成加工尺寸出现微米级的漂移，严重时还会出现轴承抱死、绕组烧毁的故障。这款水冷结构的主轴，正是针对风冷方案的固有缺陷做的定向结构优化，核心思路是通过封闭循环的冷却水路直接包裹定子发热区域，用液体换热的高比热容特性，把绕组、铁芯产生的热量快速带出主轴本体，从根源上降低高负载运行时的热变形量。从结构布局来看，

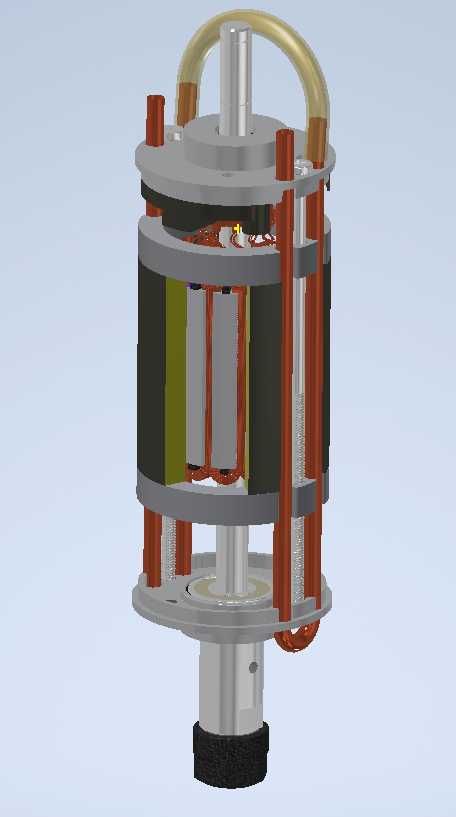

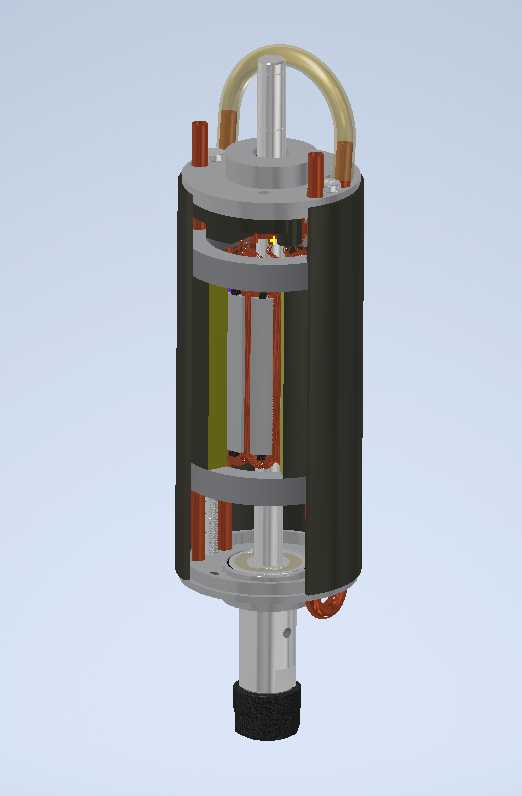

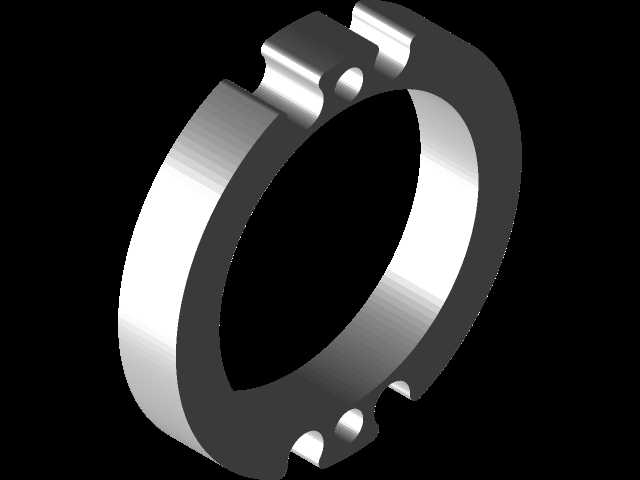

　　整个主轴采用同轴分层设计，中心的转子轴通过上下两组高精度角接触轴承实现径向与轴向的定位支撑，轴承预紧力通过端盖的压紧结构做精准调整，保证高速旋转时的径向跳动控制在加工要求的公差范围内。定子铁芯压装在主轴的中壳内部，绕组的出线端做了绝缘固定处理，避免高速运行时的振动导致线缆磨损。冷却水路采用环形流道加竖向导流的结构设计，进水与出水接口布置在壳体上部，通过弯曲的导流管连接内部流道，冷却水进入壳体后会沿着定子外壁的环形空腔完成全周流动，充分带走铁芯传导出的热量，不会出现换热死角。安装边界上，主轴的上下安装法兰做了同轴度公差设计，法兰端面与轴线的垂直度严格控制，适配常见的数控雕刻机、小型加工中心的主轴安装座尺寸，

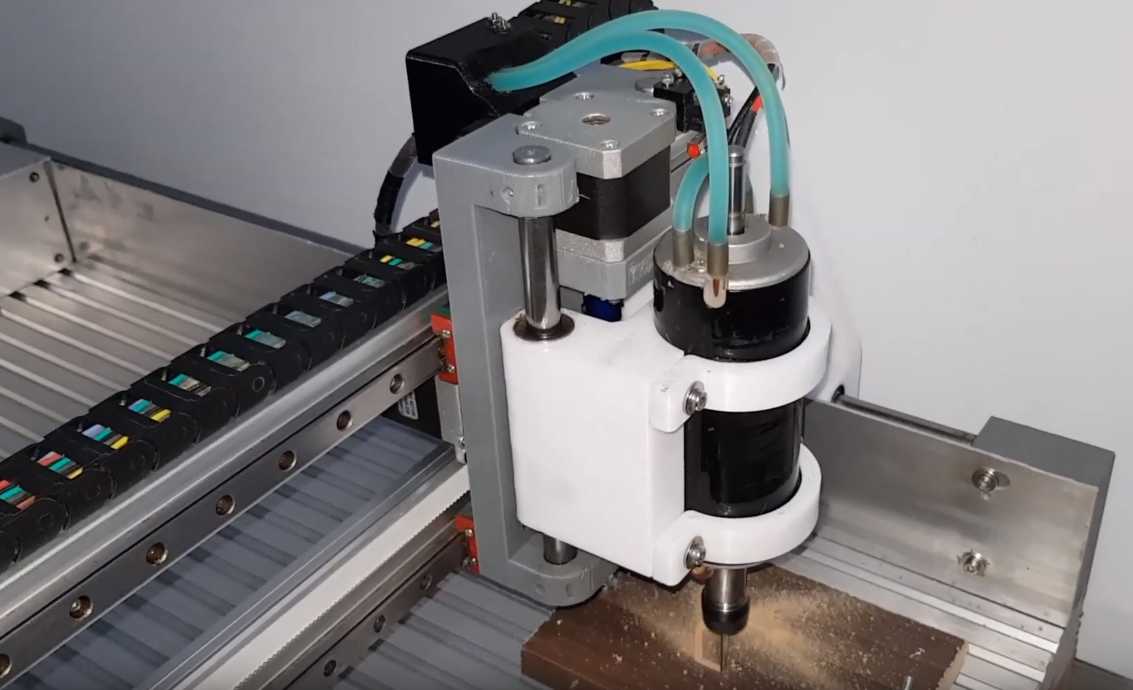

　　下部的轴端采用标准的ER夹头配合结构，可以直接装夹不同直径的铣刀、钻头等加工刀具，不需要额外做转接结构的改装。实际选型应用时，这款水冷主轴更适合长时间连续加工的木工雕刻、金属精雕、广告板材切割等工况，相比同功率的风冷主轴，同等负载下的运行温升可以降低40%以上，连续运行8小时的轴端热伸长量可以控制在0.01mm以内，能有效减少加工过程中因为热变形导致的尺寸超差问题。结构设计过程中，还针对水冷结构的密封可靠性做了强化，壳体的拼接位置采用O型圈静密封结构，冷却水路的接口处做了防松脱的卡扣设计，避免长期运行后出现冷却液渗漏的问题。转子的动平衡等级按照G2.5的标准做校准，保证在最高设计转速下运行时不会出现异常振动，延长前端轴承的使用寿命。

　　绕组的嵌线结构做了优化，在保证额定功率输出的前提下，缩减了定子的轴向尺寸，让整个主轴的结构更加紧凑，不会因为增加水冷结构就过度放大整体外形尺寸，能够直接替换原有同规格风冷主轴的安装位置，降低设备改造的适配成本。日常维护层面，这种水冷结构的主轴只需要定期清理冷却回路的水垢、检查冷却液的液位，就可以保证散热系统的稳定运行，相比风冷主轴需要定期清理散热风道积尘、更换散热风扇的维护流程，长期使用的维护成本更低。在做三维结构建模时，所有配合面的公差、密封槽的尺寸、流道的截面参数都按照实际加工的工艺要求做了还原，既可以作为设备改造时的结构参考，也可以直接用于主轴生产的结构验证，帮助设计人员快速评估水冷改造方案的可行性，减少实物打样的迭代次数。
