食品加工用双带式切片输送组合设备结构

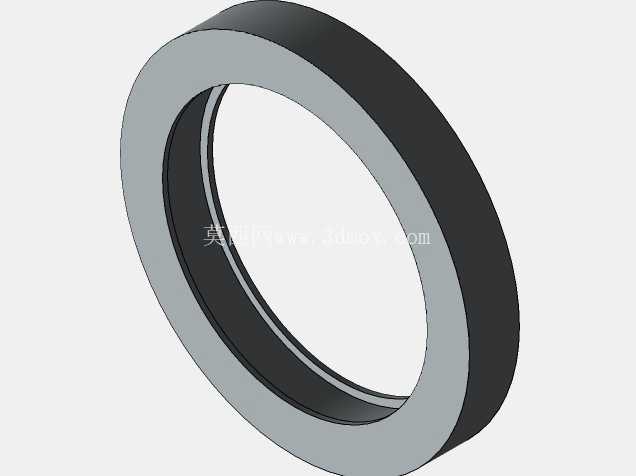

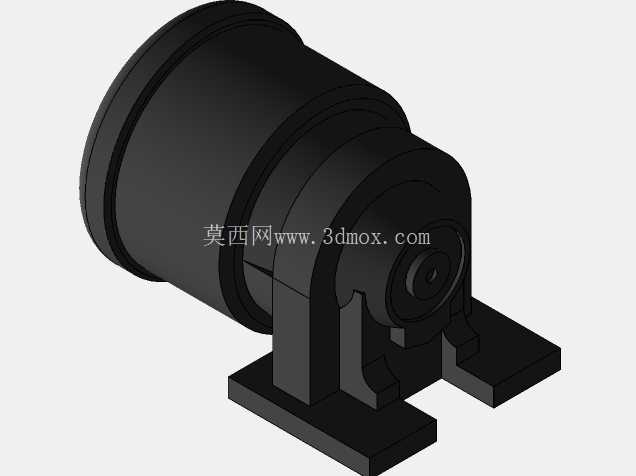

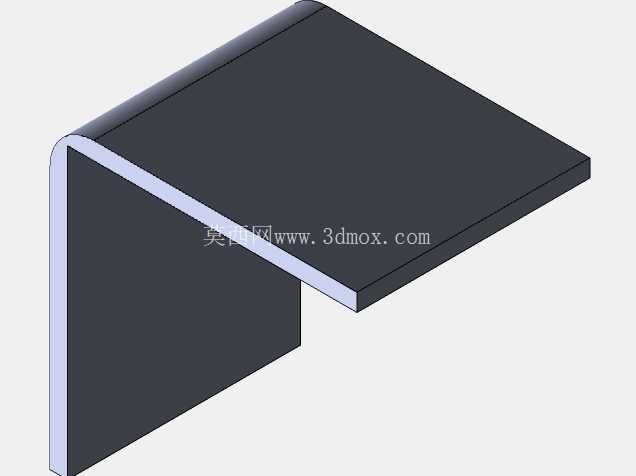

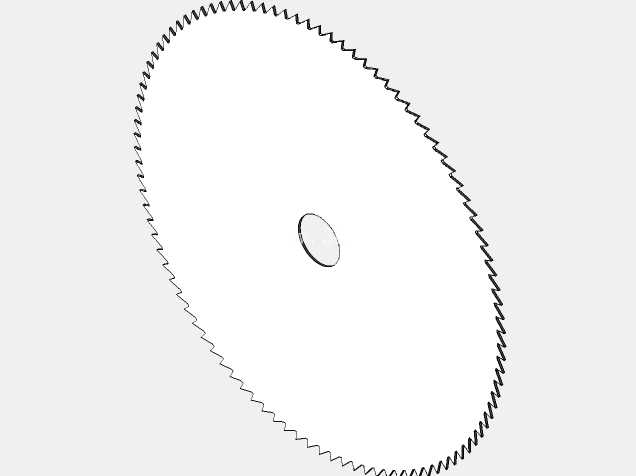

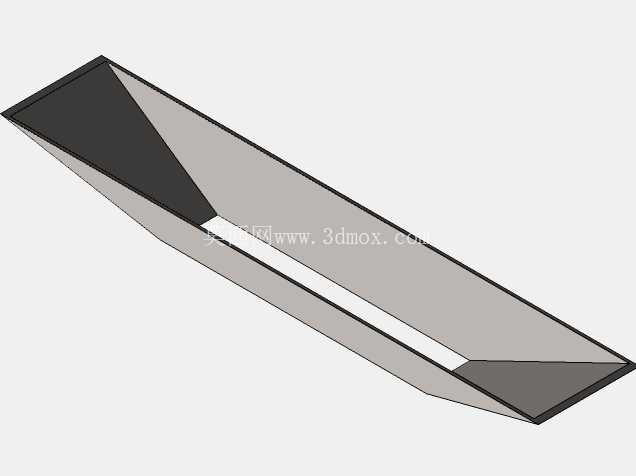

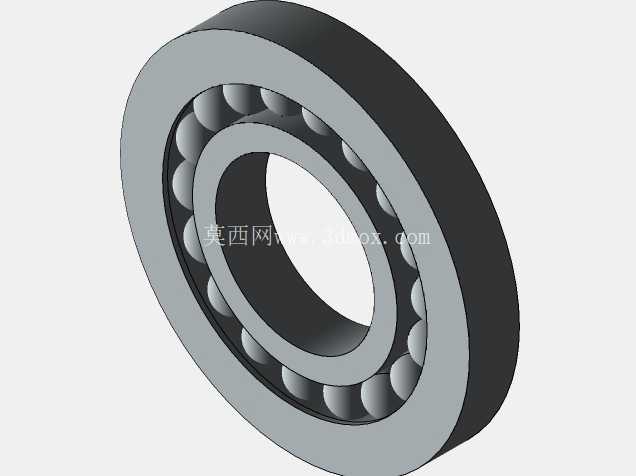

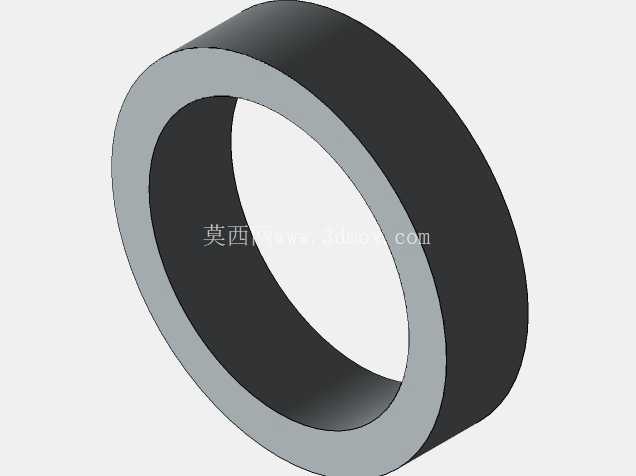

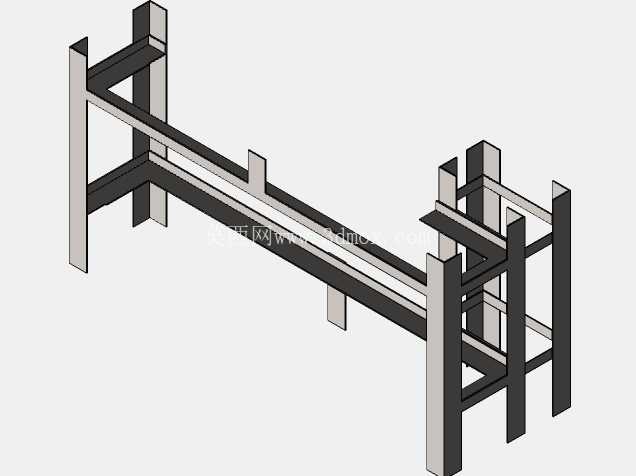

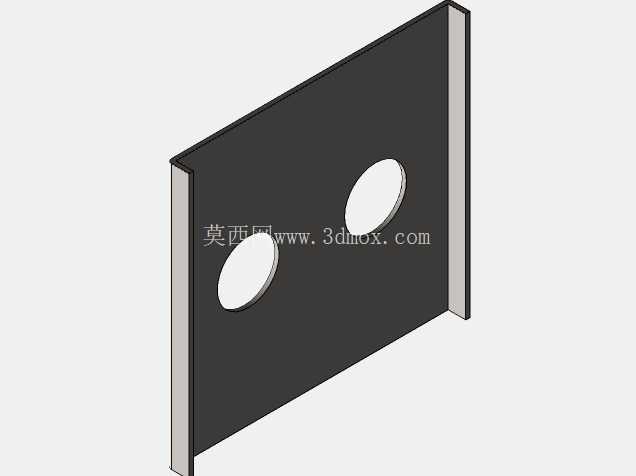

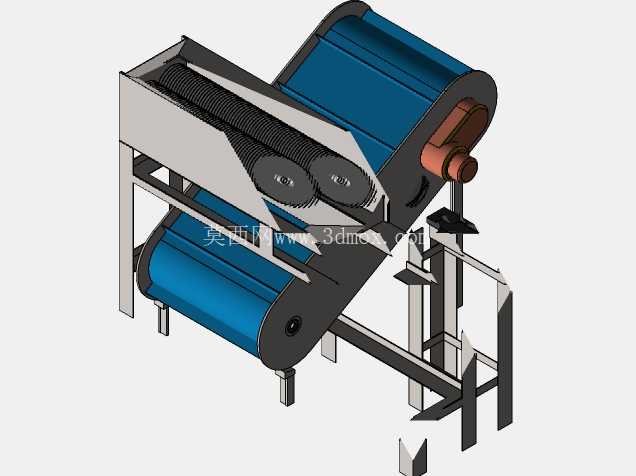

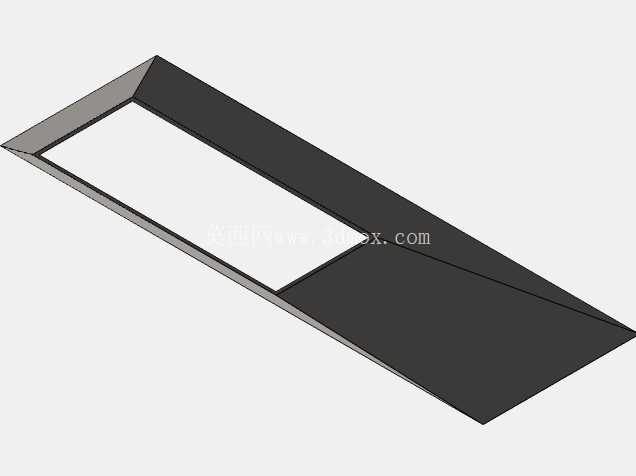

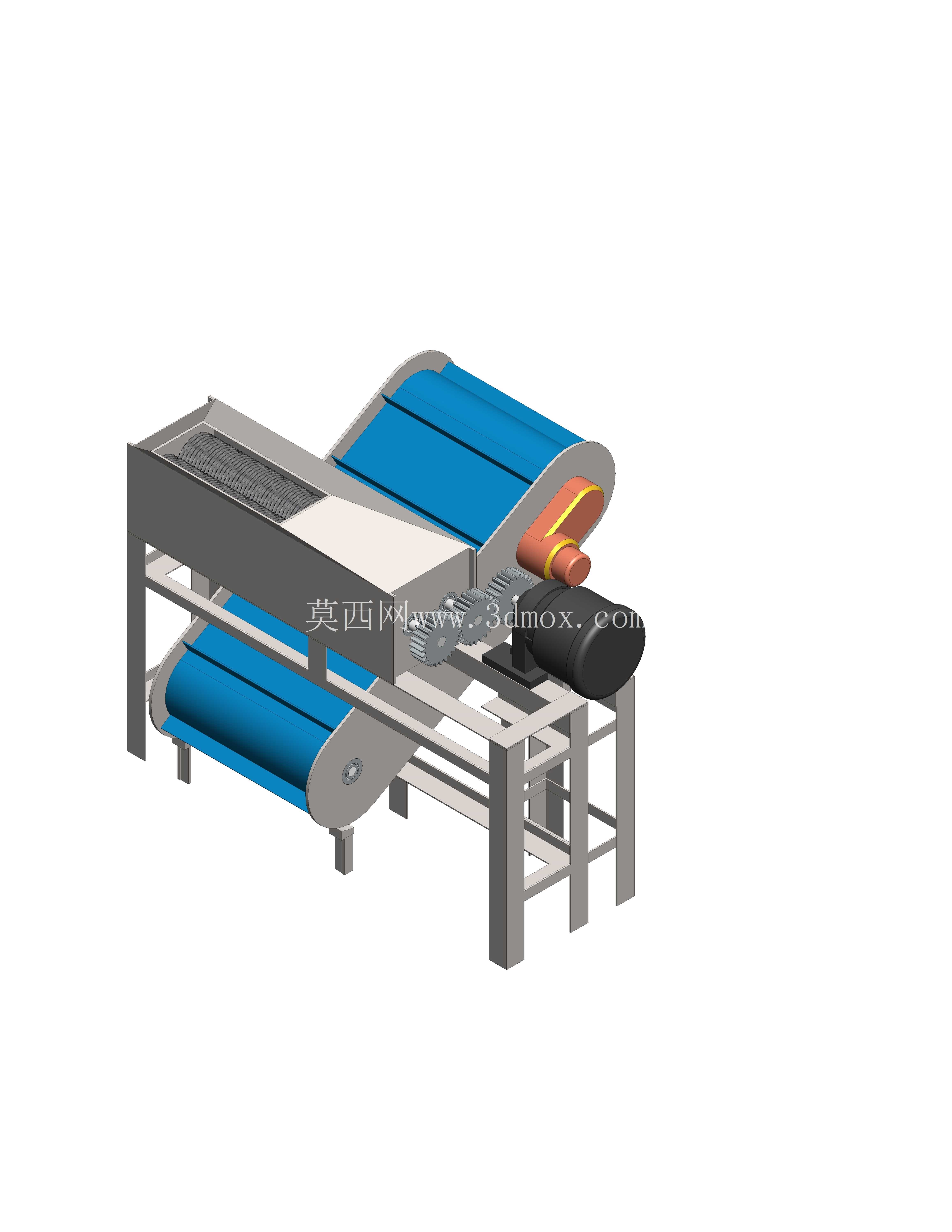

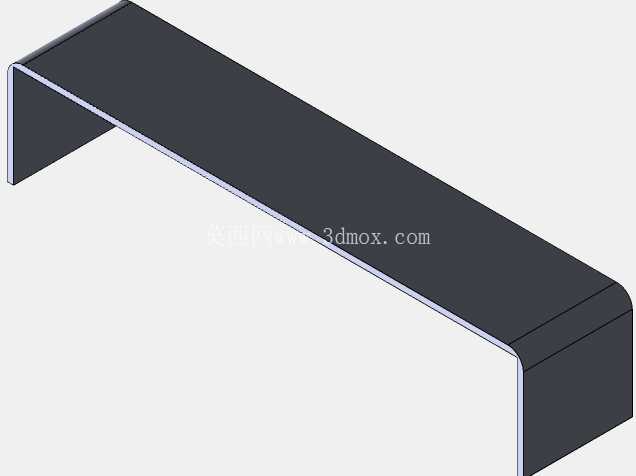

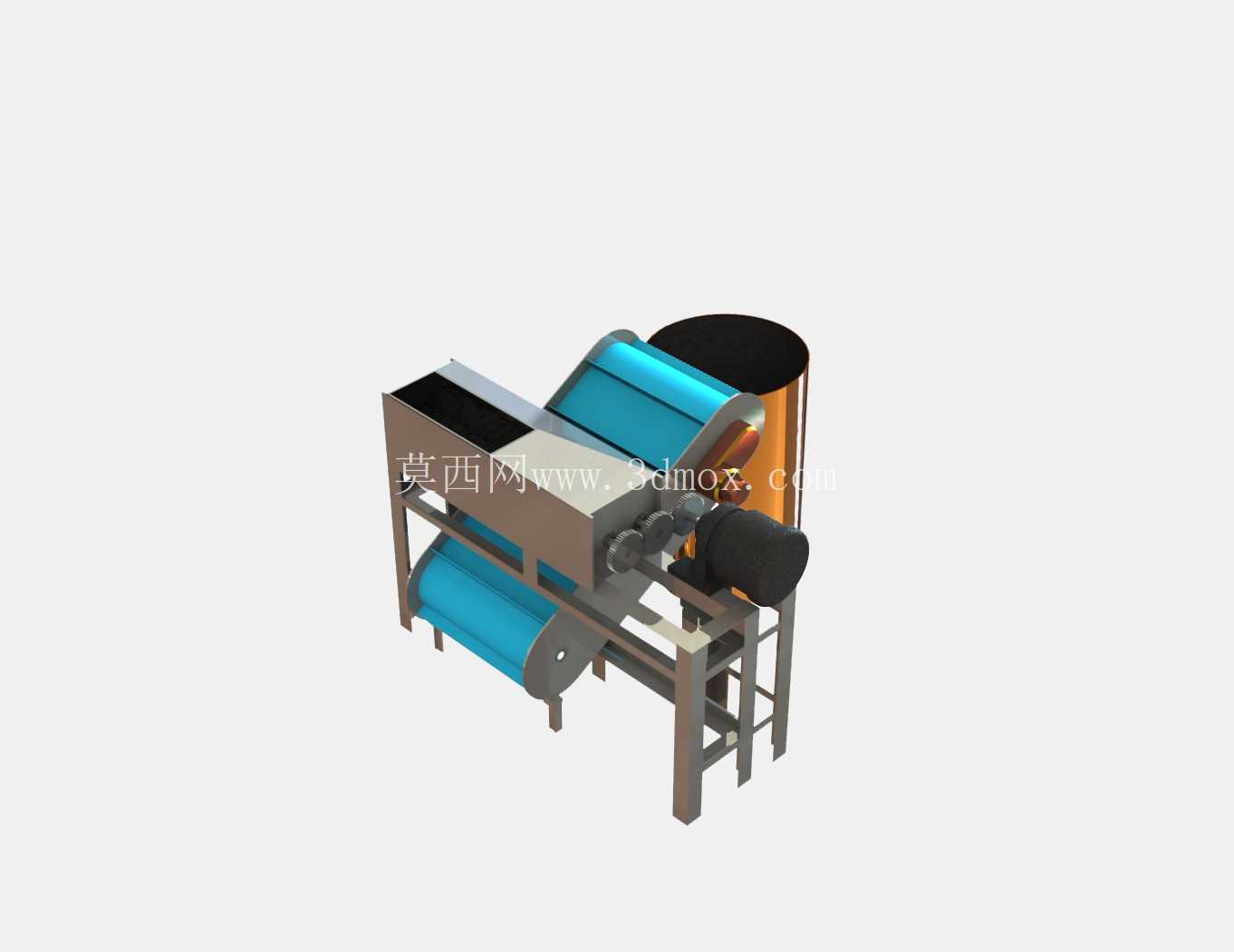

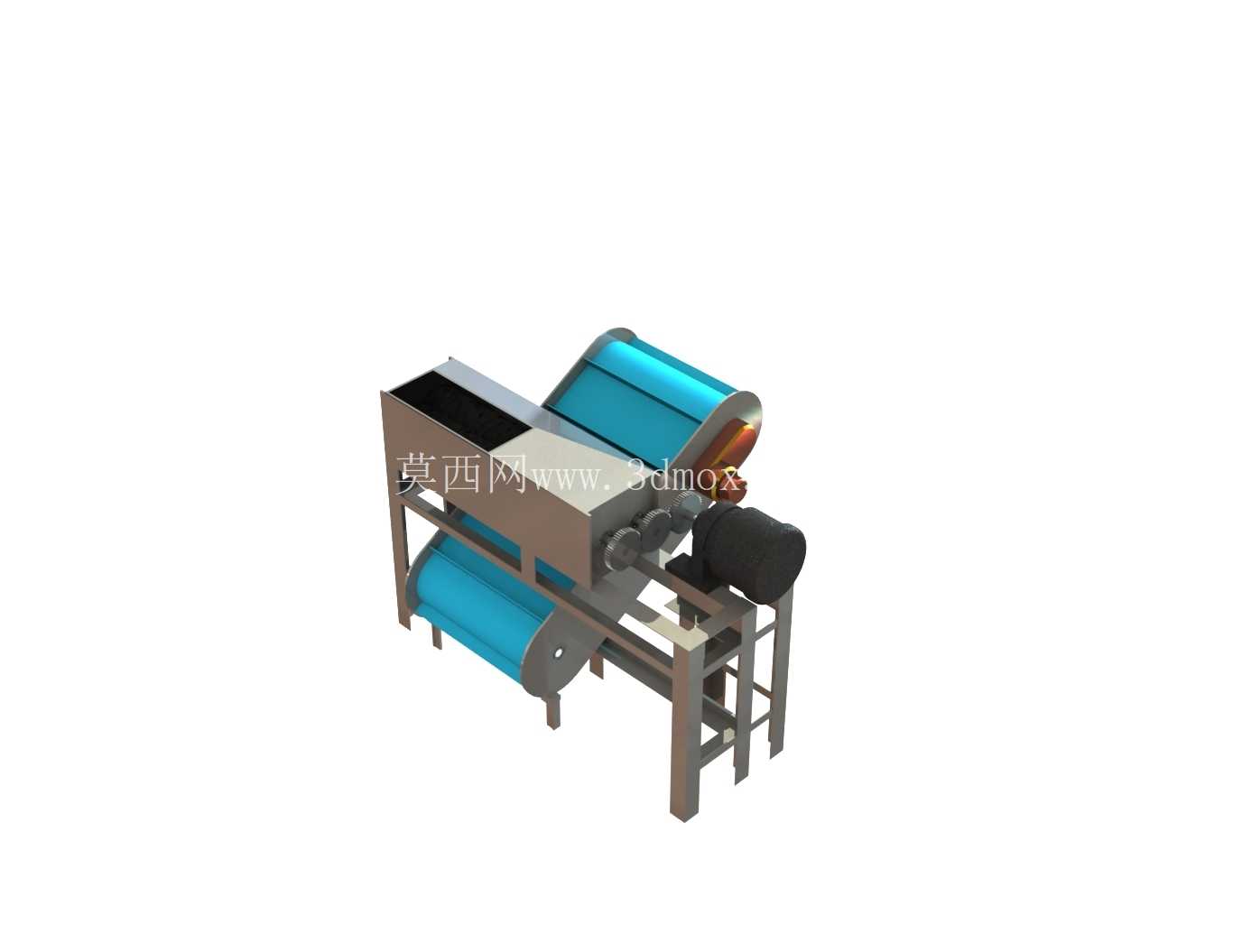

这套切片输送组合结构，主要面向净菜加工、预制菜预处理、果蔬深加工生产线的连续切片工序设计，解决传统单工位切片设备上下料衔接不畅、切片后物料堆积需要人工转运的痛点，适配根茎类果蔬、熟制肉品、软质豆制品等多种物料的连续切片作业场景。从整体布局来看，设备采用上下双层平行输送的结构形式，上层输送段承担待切物料的水平喂入功能，下层输送段负责将完成切片的物料平稳输送至下一工序工位，两层输送单元的间距经过反复校核，既保证切割工位有足够的操作空间，也避免切片后物料下落高度过大出现碎料、飞溅的问题。机架部分采用标准矩形钢管焊接成型，所有焊接位置都做了去应力处理，底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，调整行程覆盖±25mm范围，适配多数生产车间的地面安装条件，机架整体宽度控制在1100mm，长度1850mm，整机高度1520mm，预留的操作侧通道宽度不小于800mm，满足车间日常巡检、清洁、易损件更换的操作空间要求。切割组件布置在上下层输送段的衔接位置，采用压持式进给切割逻辑，上层输送带末端设置弹性压料机构，可根据待切物料的厚度自动调整压持高度，压持力通过弹簧预紧力调节，避免硬挤压造成物料变形破损，切割刀组的传动端与驱动电机直连，省去中间皮带传动的冗余结构，降低传动损耗的同时也减少了日常维护的点位。输送单元的辊筒采用两端带座轴承固定的形式，主动辊布置在设备出料端，从动辊设置张紧调节机构，张紧行程40mm，可根据输送带的老化伸长量实时调整张紧度，避免输送过程中出现打滑、跑偏的问题，输送带选用食品级蓝色PU材质，表面做哑光防滑处理，既符合食品接触材料的安全要求，也能增大与物料的摩擦力，保证喂料过程中物料不会出现滑移，影响切片厚度的均匀性。驱动部分采用分体式电机布置，上层输送、下层输送、切割刀组分别配置独立的驱动电机，各单元的运行速度可独立调节，可根据不同物料的切割特性匹配对应的喂料速度与刀组转速，比如处理质地较硬的根茎类物料时，可适当降低喂料速度、提高刀组转速，保证切片切面平整无毛刺；处理软质熟制物料时，可匹配较低的刀组线速度，避免物料被刀组带起出现连刀、碎料的问题。设备的侧边预留了电气元件安装位，所有走线都通过机架内部的穿线孔布置，外部无裸露线缆，既避免生产过程中物料残渣、清洗水溅到线缆上造成安全隐患，也让设备整体外观更整洁。在设计过程中，重点考虑了食品生产场景的清洁需求，所有与物料接触的部件都采用快拆式结构，不需要额外工具即可完成输送带、压料组件、刀组护罩的拆卸，方便生产结束后进行彻底清洗消毒，避免物料残渣残留滋生细菌；设备的所有外露边角都做了R3以上的圆角处理，没有尖锐突出结构，避免操作人员在日常操作、清洁过程中被划伤。从安装边界来看，设备进料端高度设置为920mm，匹配多数前端预处理出料输送线的出料高度，不需要额外做转接溜槽即可完成产线衔接，出料端高度为680mm，可直接对接下游的清洗、称重、包装工位的输送设备，整机的动载荷系数按1.2倍设计，满负荷运行时机架的最大振幅不超过0.2mm，保证切片厚度的一致性，不会因为设备振动出现切片厚薄不均的问题。
