矩形空调通风管道接缝结构设计方案

　　在商用建筑中央空调系统、工业厂房通风换气系统的管路布设场景中，矩形空调风管是应用占比最高的通风导流构件，相较于圆形风管，矩形截面可更好适配建筑吊顶内的狭长安装空间，在层高受限的办公、商业、工业生产场景中，能最大化压缩管路占用的竖向高度，减少吊顶施工的空间预留成本。本次设计的矩形空调风管构件，核心围绕风管段间连接的接缝密封与结构强度展开，针对传统矩形风管安装中易出现的接缝漏风、法兰连接耗材量大、现场安装对位难度高的实际工程痛点，对不同受力位置的接缝结构做了差异化的结构优化。

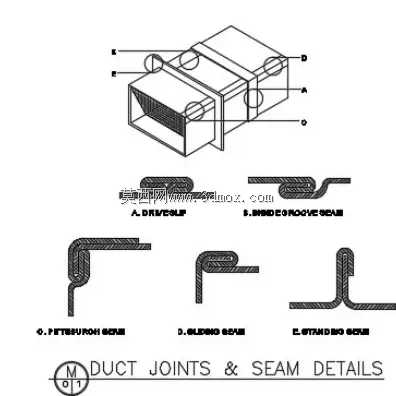

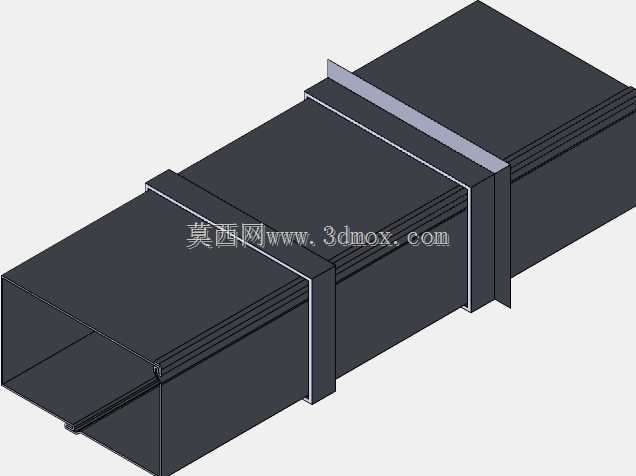

　　从实际工程应用的角度看，矩形风管的接缝并非单一结构形式，风管长边与短边的拼接缝、直管段之间的对接缝、风管与弯头/三通等配件的连接缝，各自承受的风压载荷、安装应力存在明显差异，设计过程中针对不同位置的接缝做了对应的咬口形式匹配：针对风管本体的板材拼接位置，采用联合角咬口结构，这种咬口形式的折边互锁深度大，成型后接缝的抗弯折强度高，可承受风管长边方向的板材形变应力，避免风管在运输、吊装过程中出现拼接缝开裂的问题；针对直管段之间的现场对接位置，采用单平咬口配合插条连接的结构，现场安装时无需额外焊接或打大量密封胶，只需将两段风管的对接边对齐后插入配套的密封插条，再通过咬口压接工具完成锁边，即可满足中低压通风系统的密封要求，相比传统的角钢法兰连接，可减少60%以上的连接耗材用量，同时大幅缩短现场安装的单段对接耗时。

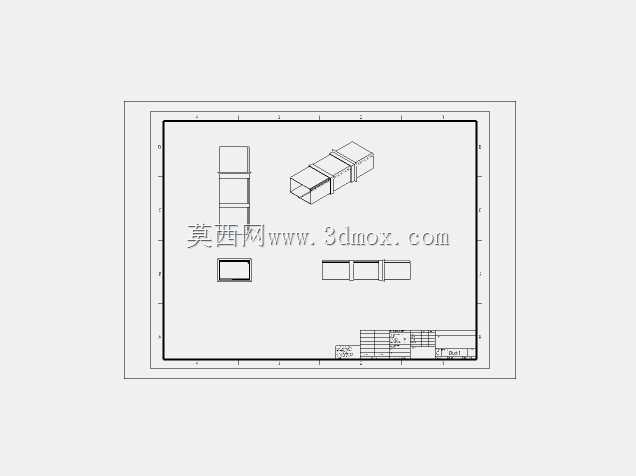

　　在安装边界的尺寸设计上，该矩形风管的截面尺寸遵循通风管路的常规模数设置，可适配当前主流的吊顶内安装空间预留要求，风管的壁厚根据截面长边尺寸做了对应匹配，避免大截面风管出现壁板共振噪音的问题；接缝位置的折边尺寸统一控制在标准施工允许的公差范围内，确保现场安装时不同批次生产的风管段可实现无差别互换对接，无需针对单段风管做现场二次裁切调整。从结构设计的思路来看，所有接缝的成型结构都适配常规的风管咬口加工设备，生产端无需额外采购专用加工模具，使用现有通用的共板法兰加工机、咬口机即可完成所有接缝结构的预制加工，降低生产端的设备投入成本；同时接缝的互锁结构在设计时预留了密封胶填充的间隙，在对漏风率要求更高的净化空调系统场景中，可在咬口互锁的间隙内填充不燃密封胶，进一步提升接缝位置的密封性能，满足不同等级通风系统的使用要求。

　　在实际安装场景中，该矩形风管的吊装受力点可直接设置在接缝位置的加强折边上，无需额外在风管外壁焊接吊装吊耳，接缝位置的折边结构本身可承受单段风管的整体重量，避免吊装过程中风管壁板出现局部凹陷变形的问题；针对风管与空调机组、风口的连接端，设计了对应的法兰翻边结构，翻边高度满足软接连接的尺寸要求，可直接对接帆布软接或防火软接，减少现场安装时的二次加工工序。
