三辐条方形安装孔手轮结构设计方案

这类三辐条手轮是工业设备里极为常见的手动操作部件，日常在各类需要人工微调行程、锁紧机构、切换工位的设备上都能见到它的身影，从普通的台式机床进给调节、工装夹具的锁紧操作，到小型压力机的行程调整、输送线的张紧机构微调，甚至是部分检测设备的工位切换旋钮，都能用到同结构的手轮部件。它的核心作用是把人手施加的圆周扭力，通过中心的安装孔传递到配套的轴类零件上，实现旋转运动的手动传输，最终完成机构的位置调整、锁紧定位或者功能切换，相比直柄式的操作手柄，圆形手轮的力臂更长，同等手劲下能输出更大的扭矩，操作起来也更顺滑，不会出现单方向施力卡顿的问题。

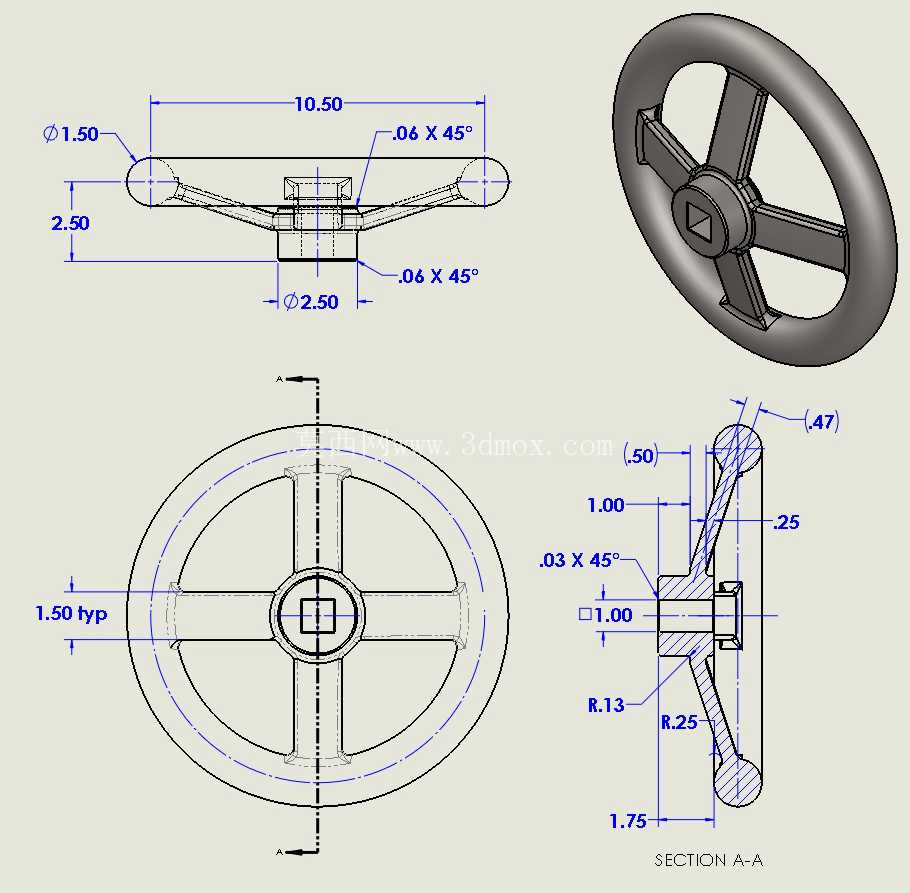

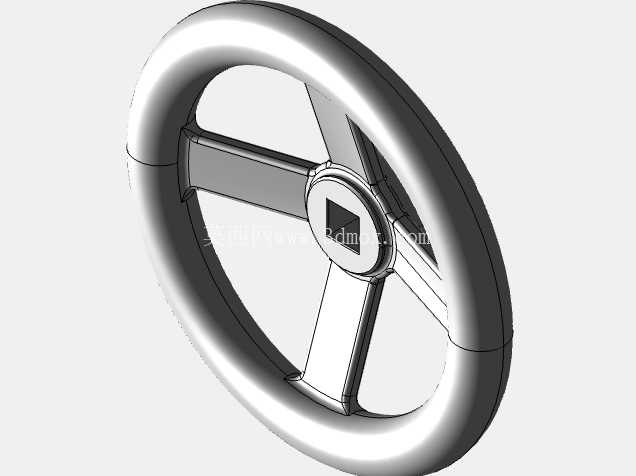

从结构设计逻辑来看，这款手轮采用三辐条对称布局，相比两辐条结构，它的受力均匀性更好，在大扭矩操作时不会出现辐条单侧应力集中的问题，相比四辐条结构又能减少不必要的材料冗余，兼顾结构强度和轻量化需求。轮缘部分做了整圈等截面的圆弧过渡设计，没有尖锐棱角，人手握持旋转的时候不会硌手，长时间操作也不容易磨伤手掌，轮缘的截面直径控制在1.5英寸左右，刚好匹配成年人手掌的握持弧度，施力的时候能自然贴合指腹，发力更顺畅。中心的安装部位采用方形孔设计，相比圆形键槽连接，方孔的传动接触面积更大，能承受更大的扭矩，不会出现长期使用后键槽磨损打滑的问题，方孔尺寸为1英寸见方，适配行业内通用的方轴安装规格，不需要额外做定制轴件就能直接装配，中心轮毂的轴向长度为1英寸，足够的配合长度能保证手轮和轴的连接同轴度，不会出现旋转时晃动偏摆的问题。轮毂和轮缘之间的辐条做了变截面设计，靠近轮毂的位置截面更厚，往轮缘方向逐渐收窄，同时在辐条和轮毂、轮缘的连接位置都做了R13和R25的圆弧过渡，避免应力集中导致的辐条断裂问题，辐条的厚度从中心到边缘的渐变设计，也能在保证整体强度的前提下减少材料用量，降低零件的整体重量。

从安装边界尺寸来看，这款手轮的整体外径为10.5英寸，这个尺寸属于中型手动操作手轮的常用规格，安装时需要在设备面板外侧预留至少6英寸的操作半径空间，保证旋转时不会和周边的按钮、管线、其他操作部件产生干涉。手轮的轴向总厚度为2.5英寸，其中轮毂突出安装面板的长度为1.75英寸，安装时轴端伸出面板的长度需要匹配轮毂的轴向深度，保证方孔能完全套入轴件，同时手轮背面和设备面板之间要预留0.25英寸左右的间隙，避免旋转时摩擦面板表面。手轮的正面轮毂位置做了0.06×45°的倒角，背面同样做了对应规格的倒角，既方便安装时对准轴件，也能去除加工后的毛刺，避免安装时划伤操作人员。轮缘的内侧和辐条连接的位置做了0.03×45°的小倒角，去除注塑或者铸造后的飞边，保证零件表面的顺滑度。

在实际选型应用的时候，这类手轮通常会根据设备的操作力度需求选择对应材质，重载场景下会选用铸铁材质做表面喷塑处理，强度高耐磨损，适合大扭矩的机床调节场景；轻载场景下会选用增强尼龙材质，重量轻不生锈，适合工装夹具、检测设备这类操作力度不大的场景。设计建模的时候需要重点关注几个配合尺寸的公差，中心方孔的尺寸公差要控制在合理范围，过大会导致安装后晃动，过小会出现装配困难的问题；轮毂的端面和方孔的垂直度要保证，否则手轮安装后旋转会出现端面跳动；辐条和轮缘、轮毂的过渡圆角不能省略，否则零件在受冲击载荷的时候很容易在连接位置出现断裂。另外手轮的表面不需要做过多的装饰处理，轮缘部分可以做细微的滚花纹理，增加握持的时候摩擦力，手上沾有少量切削液或者油污的时候也不会打滑，操作更安全。这类手轮的结构经过了长期的工业应用验证，没有多余的复杂结构，加工难度低，装配维护方便，是手动操作机构里性价比极高的标准部件，只要匹配对应的安装轴尺寸和操作空间需求，就能直接适配各类需要手动旋转调节的设备部位。
