国际象棋佩卡棋子带底座结构设计

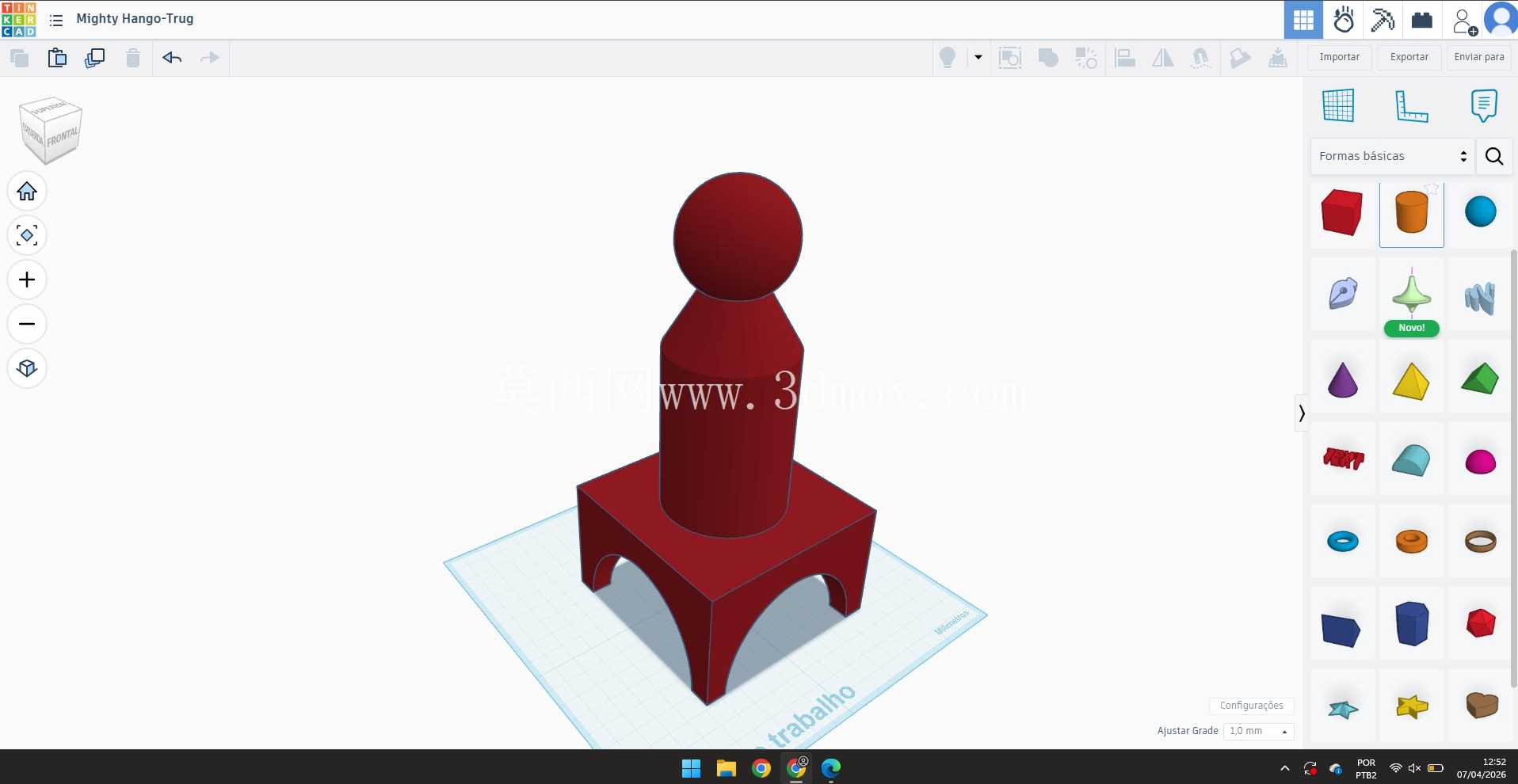

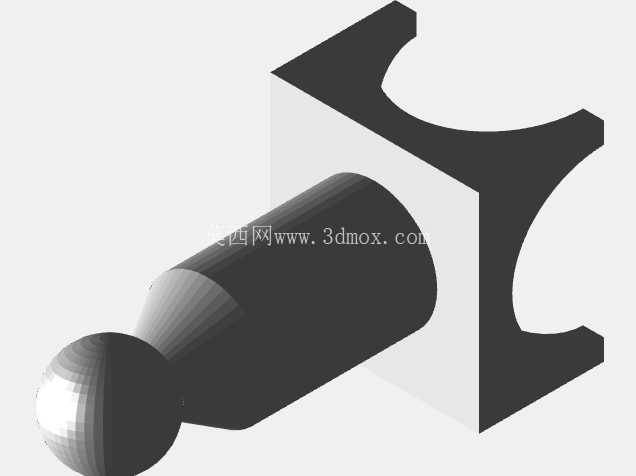

该结构为棋类配套的棋子构件，整体采用三段式组合构型，底部为带拱形镂空的方形承托底座，中部为收腰过渡的柱身，顶部为球形握持端头，所有棱边均做了小半径圆角过渡，既避免压铸成型过程中的应力集中问题，也能减少脱模时的边角磕碰损伤。从实际应用场景来看，这类构件除了作为标准国际象棋的对局用子，也可作为桌面装饰摆件、文创周边衍生产品的基础构型，适配锌合金、铝合金等常规压铸材料的批量生产工艺。设计阶段优先考虑了压铸成型的工艺可行性，底座的拱形镂空采用等壁厚设计，壁厚差控制在0.3mm以内，避免成型过程中出现缩孔、冷隔等压铸缺陷，柱身与顶部球体的衔接处采用渐变锥度过渡，既保证了整体造型的流畅性，也让金属液充型时的流道更加顺畅，减少卷气风险。安装与使用边界上，底部方形底座的下表面做了0.1mm的平面度公差要求，放置在平整棋盘表面时不会出现晃动感，底座的四个底角做了C0.5的倒角处理，避免日常拿取过程中刮伤棋盘漆面或者划伤使用者手部。整体构型的重心落在底座几何中心偏下12mm的位置，正常摆放时的倾斜稳定角达到28度，日常对局过程中轻微触碰棋盘也不会出现棋子倾倒的情况，符合棋类用品的实际使用需求。从结构建模的逻辑来看，整个零件采用对称构型设计，建模时先绘制半截面草图通过旋转特征生成主体轮廓，再对底座部分进行拉伸切除生成拱形镂空结构，最后对所有锐边进行统一倒圆角处理，建模过程中所有特征均采用全参数化约束，后续如果需要调整棋子的整体高度、底座尺寸或者球头直径，只需要修改对应草图的尺寸参数即可快速完成构型迭代，不需要重新绘制特征。针对压铸生产的后续工序，底座的下表面预留了0.2mm的加工余量，压铸成型后只需要对该面进行简单的飞边打磨即可达到使用要求，不需要额外的机加工工序，能够有效控制批量生产的加工成本。柱身部分的拔模斜度设置为1.5度，完全符合压铸模具的脱模要求，不会出现开模时零件粘定模或者拉伤柱身表面的问题。顶部球体的表面粗糙度要求设置为Ra1.6，压铸成型后经过简单的抛光处理即可达到光亮的金属质感，满足文创摆件类产品的外观要求。在实际使用场景中，这类棋子的握持部位集中在顶部球头与上部柱身位置，设计时将球头直径设置为18mm，刚好适配成年人手指的握持尺寸，拿取时的手感饱满，不会出现过细打滑或者过粗握持不便的问题。底座的方形尺寸设置为30mm×30mm，既保证了摆放时的稳定性，也不会因为底座尺寸过大导致棋盘上的棋子排布过于拥挤，符合标准国际象棋棋盘的格子尺寸适配要求。从结构强度角度来看，整个零件除了底座的拱形镂空位置外，其余部位的最小壁厚均为2.5mm，日常使用过程中即使从1m高度跌落至木质桌面，也不会出现断裂或者变形的问题，能够满足棋类产品长期反复使用的耐久性要求。建模过程中特意对壁厚进行了均匀性校验，所有相邻壁面的厚度差均控制在压铸工艺允许的范围内，避免批量生产时出现局部壁厚过厚导致的缩松缺陷，也减少了壁厚过薄部位容易出现的充型不满问题。
