V型槽支撑定位块结构设计

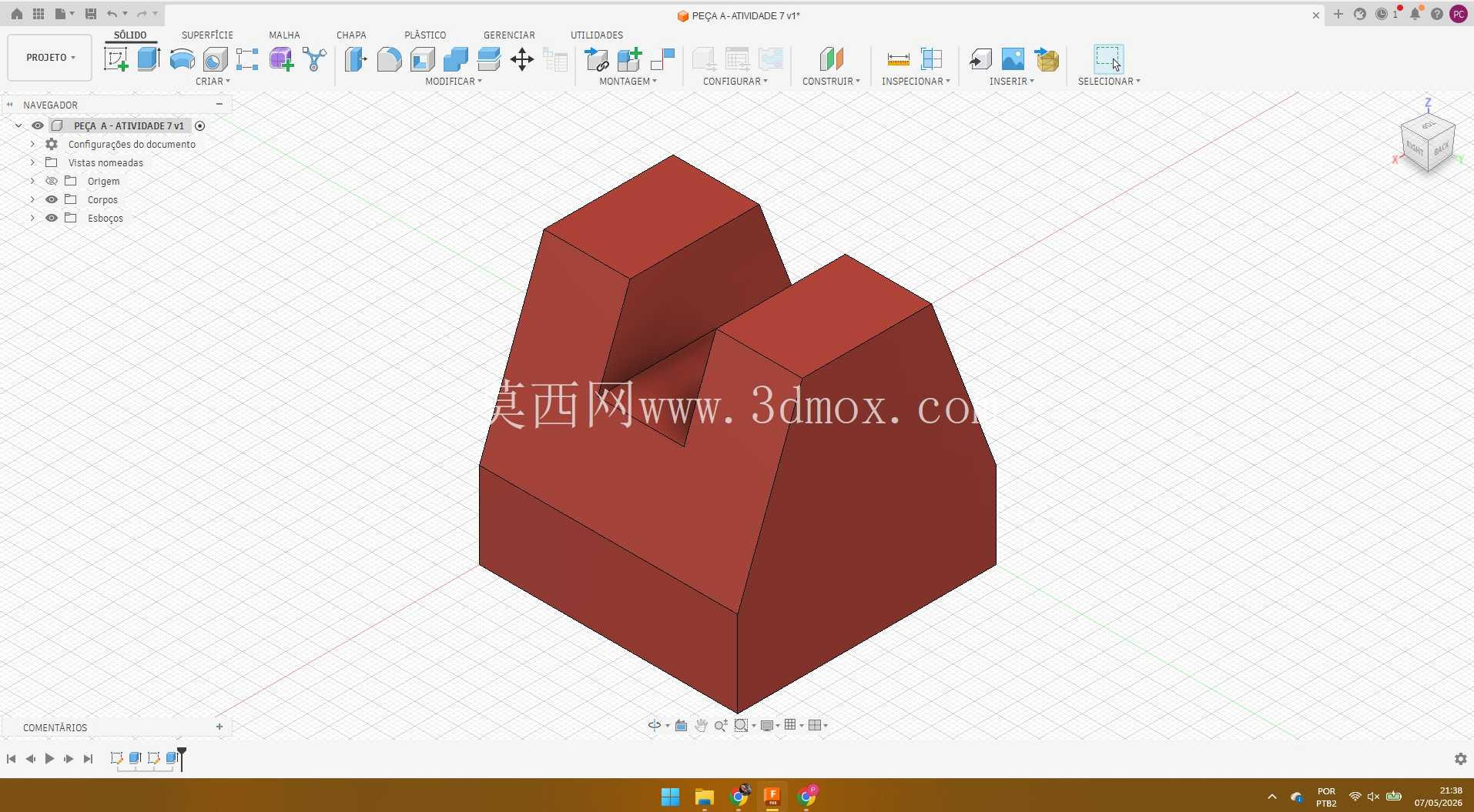

在工装夹具与小型压铸件的实际应用场景里，这类带V型开口的块状零件，常被用作轴类、杆类工件的定位支撑基准，在小型装配工位、检测工位以及压铸生产的辅助定位环节都能见到它的身影。不同于常规的平面支撑块，它的V型开口结构可以自适应不同直径的圆柱类工件，在工件放置时自动完成对中定位，不需要额外调整定位块的位置，能大幅缩短工位换型的调整时间，在小批量多品种的加工、装配场景下实用性很强。从结构设计的思路来看，这个零件整体采用下宽上窄的梯台外形，底部是完整的矩形安装平面，安装时可以直接贴合在工装基板或者设备工作台面上，不需要额外加工避让结构，安装边界清晰，底部平面的平面度公差可以控制在0.02mm以内，保证安装后整体的稳定性，不会因为支撑面不平导致定位偏移。上部的V型槽开口做了等宽的壁厚设计，两个斜向的支撑面夹角设置为90度，这个角度是机械定位里最常用的V型支撑角度，既可以保证对工件的包裹支撑力足够，不会因为接触面积过小导致工件压伤，也能避免夹角过小导致工件卡滞在槽内，取放工件时的顺畅度更好。零件的外侧棱边都做了小尺寸的倒角处理，不是尖锐的直角，一方面是压铸生产时可以减少应力集中，避免零件在成型冷却过程中出现棱边开裂的问题，另一方面也能防止操作人员在取放零件、装配调试时被锐边划伤，符合机械零件的安全设计要求。从功能特性上来说，这个零件作为定位支撑件，本身不需要做相对运动，所以整体结构做了等壁厚设计，适合压铸工艺一次成型，后续只需要对V型槽的两个支撑面、底部安装面做少量的精铣加工就可以满足使用要求，加工余量小，生产效率高，适合批量生产。在实际安装使用时，底部可以通过沉头螺丝直接固定在工作台面上，安装孔位可以根据实际使用的基板孔距灵活设置，不需要改变零件的主体结构，适配性很强。V型槽的深度设计也做了权衡，槽深过浅会导致工件放置时容易滑落，定位稳定性差，槽深过深则会导致工件下方的操作空间不足，比如需要在工件下方安装检测传感器、或者做焊接、点胶等工序时，深槽会干涉操作工具的移动，这个模型的槽深设置刚好可以让直径在适配范围内的圆柱工件，露出一半以上的圆柱面，方便后续工序操作，同时槽底保留了足够的实体厚度，保证支撑强度，不会因为长期受工件压力出现槽底变形的问题。在压铸模具设计的环节，这个零件的结构没有倒扣、侧孔等复杂特征，模具只需要简单的上下模结构就可以完成成型，不需要额外设计抽芯机构，模具结构简单，制造成本低，成型后的零件出模顺畅，不容易出现粘模、拉伤的问题，量产时的良品率更高。零件的材质一般选用压铸铝合金，重量轻，强度足够，表面做阳极氧化处理后可以提升耐磨性能，长期使用也不会因为工件反复摩擦导致V型面磨损，影响定位精度。如果是用于重载的支撑场景，也可以更换为铸铁材质，通过铸造工艺成型后再做机加工，同样可以适配这个结构。在实际的工位设计里，两个这样的V型块配合使用，就可以支撑长度较长的轴类、杆类工件，两个支撑块的间距可以根据工件的长度灵活调整，不需要定制专用的支撑工装，通用性很强，在非标自动化设备的设计里，这类通用定位零件可以大幅减少设计工作量，缩短设备的开发周期，也能降低设备的制造成本，后期维护更换也很方便，不需要专门定制替换件，直接采购或者按照图纸加工就可以快速替换。
