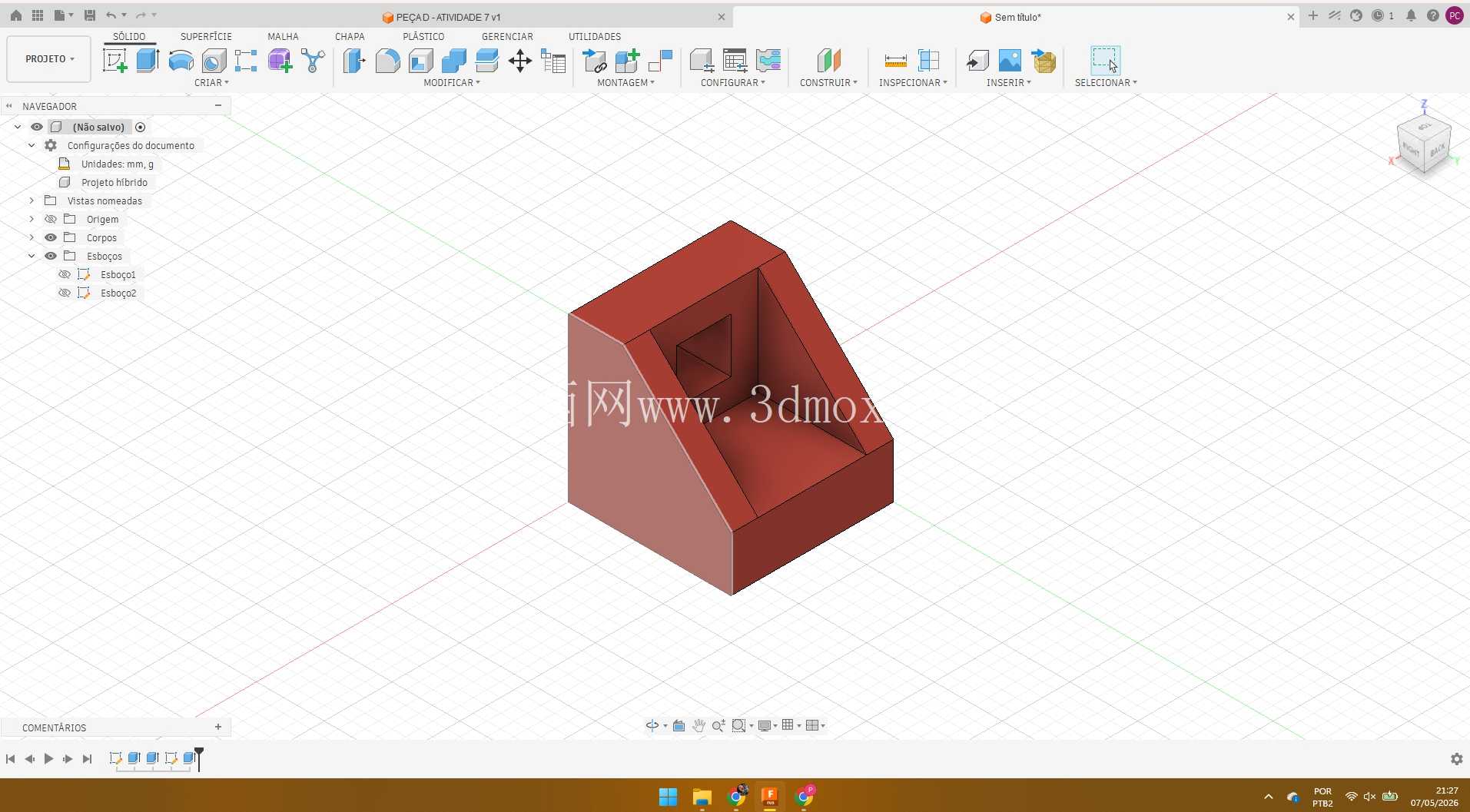

斜面带内凹腔体块状结构零件

该块状结构零件主要面向小型压铸件配套工装的定位支撑场景使用，在压铸生产线的工位夹具、待加工件临时承载工位中可作为嵌入式定位块使用，零件整体采用直角基体加单侧斜切面的构型，底部为完整平面，可直接贴合安装基准面完成固定，不需要额外加工适配的弧形或异形安装面，能降低配套安装座的加工难度。从结构细节来看，零件的斜切面从基体顶部一侧延伸至下部棱边，形成稳定的倾斜导向面，在工件上下料过程中可起到滑移导向作用，避免直角棱边对工件表面造成刮擦损伤；斜切面内侧设置的内凹腔体为阶梯式结构，腔体侧壁带有均匀的拔模斜度，可在压铸成型后顺利完成脱模工序，不会出现型腔卡滞导致的零件缺料、拉伤问题。设计过程中优先考虑了压铸工艺的成型可行性，所有外棱边均设置了微小的工艺圆角，避免压铸充型过程中金属液在尖角位置出现卷气、冷隔缺陷，同时也能减少后续去毛刺工序的工作量；内凹腔体的深度与外部基体的壁厚比例控制在合理区间，避免压铸过程中因壁厚不均导致的缩孔、变形问题，保证零件成型后的尺寸稳定性。安装边界方面，零件的三个相邻侧面均为垂直于底面的直角平面，可直接嵌入方形安装槽内完成定位，不需要额外设计定位销孔即可实现快速安装，侧向受力时可依靠安装槽的侧壁承受载荷，减少紧固件的受力负荷；零件的整体高度与安装槽的深度预留了0.2mm的装配间隙，可避免装配过程中出现过盈卡滞的问题，同时也能补偿压铸成型带来的微小尺寸公差。在实际生产线应用中，该类零件可替换同规格的机加工定位块，相比整块钢材铣削加工的零件，压铸成型的零件生产效率更高，单件成本更低，适合批量配套使用；零件的倾斜工作面可根据实际工位的导向需求调整倾斜角度，本次设计的倾斜角度适配常见的小型压铸件滑移导向需求，工件沿斜面滑移时的阻力更小，不会出现卡料停滞的问题。内凹腔体除了减重作用外，还可作为小型传感器的安装位，在自动化生产工位中可将接近开关嵌入腔体内，检测工件是否到位，不需要额外设计传感器安装支架，进一步压缩工位的结构占用空间；腔体内部的台阶面可作为传感器的定位面，传感器安装后端面与斜面齐平，不会突出工作面影响工件的正常滑移。从结构强度角度分析，零件的斜切面与基体连接处设置了加厚的过渡筋结构，在承受工件侧向冲击载荷时不会出现棱边断裂的问题，可满足生产线连续作业的强度要求；零件的材质适配常用的压铸铝合金材料，成型后表面可进行氧化处理，提升工作面的耐磨性能，延长零件的使用寿命，减少生产线的易损件更换频率。
