压铸用佩卡结构嵌件三维数模

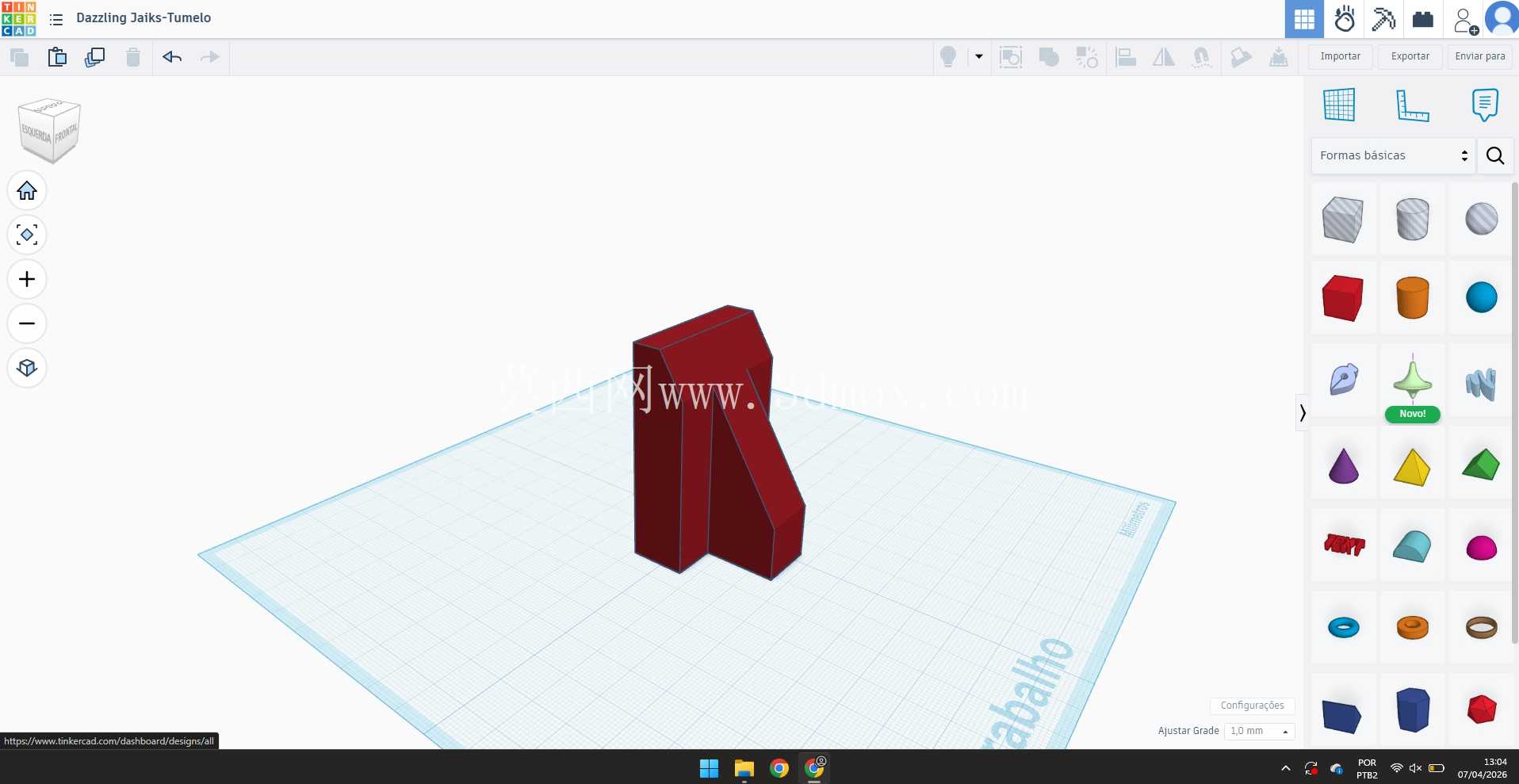

在压铸件批量生产场景中，这类异形嵌件是模具型腔内承担局部结构补强、装配位预留的核心构件，日常作业中需要嵌入压铸动模的对应安装槽内，承受高温铝液或锌液的持续冲刷，同时在合模、开模的往复循环中承受一定的侧向挤压力，因此结构设计上的合理性直接影响到压铸件的成型良率与嵌件本身的使用寿命。从结构形态来看，该构件采用立式异形柱体设计，主体为带斜切过渡的实心块体，一侧设置有向内收窄的让位缺口，这个缺口并非随意设计，而是对应压铸件上的卡扣装配位，在压铸充型过程中，缺口的侧壁会直接与金属液接触，成型出压铸件上对应的倒扣结构，省去后续机加工的工序。设计这类嵌件的时候，首先要考虑的是安装边界的匹配度，嵌件底部的安装基准面需要与模具模框的安装槽完全贴合，侧面的定位直边需要与模框的定位销孔对齐，保证合模时嵌件不会出现偏移，否则充型时金属液钻入嵌件与模框的间隙，会形成难以清理的飞边，甚至导致嵌件被金属液冲歪，造成整模压铸件报废。从功能特性上看，该嵌件的工作端面做了小角度的拔模斜度处理，这个细节很容易被新手设计师忽略，实际上拔模斜度的取值需要结合压铸材料的收缩率来确定，铝合金压铸时的收缩率通常在千分之五左右，对应的拔模斜度取1.5度到2度之间，既可以保证开模时压铸件顺利脱离嵌件，不会出现粘模拉伤的问题，又不会因为斜度过大导致装配位的尺寸超差。嵌件的非工作侧面做了加厚处理，这是因为压铸生产时，高温金属液接触嵌件表面会快速传递热量，加厚的基体可以提升整体的热容量，减少反复冷热循环带来的热疲劳变形，延长嵌件的更换周期，降低模具维护的成本。在实际生产应用中，这类嵌件通常会采用H13热作模具钢加工，加工完成后需要做真空淬火处理，硬度达到HRC48-52之间，表面还需要做氮化处理，提升表面的耐磨性与抗铝液腐蚀能力，避免长时间使用后表面出现冲蚀坑，影响压铸件的表面质量。设计三维数模的时候，需要特别注意安装位的尺寸公差，嵌件与模框安装槽的配合采用H7/m6的过渡配合，既可以保证安装时的定位精度，又不会因为配合过紧导致更换嵌件时难以拆卸。另外，嵌件上没有设置多余的螺纹孔或者冷却水路，这是因为该嵌件的尺寸较小，整体热容量足够应对常规压铸周期的热冲击，不需要额外设置冷却回路，简化的结构也可以降低加工成本，减少故障点。在压铸生产的换模调试环节，这类嵌件的安装位置需要与压铸机的合模行程做匹配，保证开模后嵌件的位置处于取件机械手的取件行程范围内，不会因为嵌件突出模面过高导致取件时发生碰撞。同时，嵌件的让位缺口方向需要与压铸件的顶出方向保持一致，避免顶出时压铸件的倒扣结构被嵌件挂住，导致压铸件变形或者残留在模具型腔内。从结构强度校核的角度来看，该嵌件的薄弱位置在缺口与主体连接的转角处，设计时转角处做了R0.5的圆角过渡，避免应力集中导致生产过程中转角处出现开裂，这个圆角的尺寸不能过大，否则会导致压铸件上的对应位置圆角过大，影响后续零件的装配精度。在实际建模过程中，需要先确定安装基准面的坐标，再以基准面为基础向上拉伸主体结构，之后通过切除命令做出让位缺口，最后对所有的工作棱边做倒角或者圆角处理，建模时要保证所有的拔模方向与模具的开模方向一致，不能出现反向拔模的结构，否则后续加工电极的时候会出现无法清角的问题，增加EDM加工的难度与成本。这类嵌件虽然尺寸不大，但是在压铸模具中属于易损件，通常每生产3到5万模次就需要检查表面的磨损情况，如果出现冲蚀坑或者变形就需要及时更换，因此三维数模的参数化设计很重要，后续修改尺寸或者做衍生结构的时候，可以直接修改特征参数快速生成新的数模，减少重复建模的工作量。
