承受轴向载荷的双吊环限位棒材结构

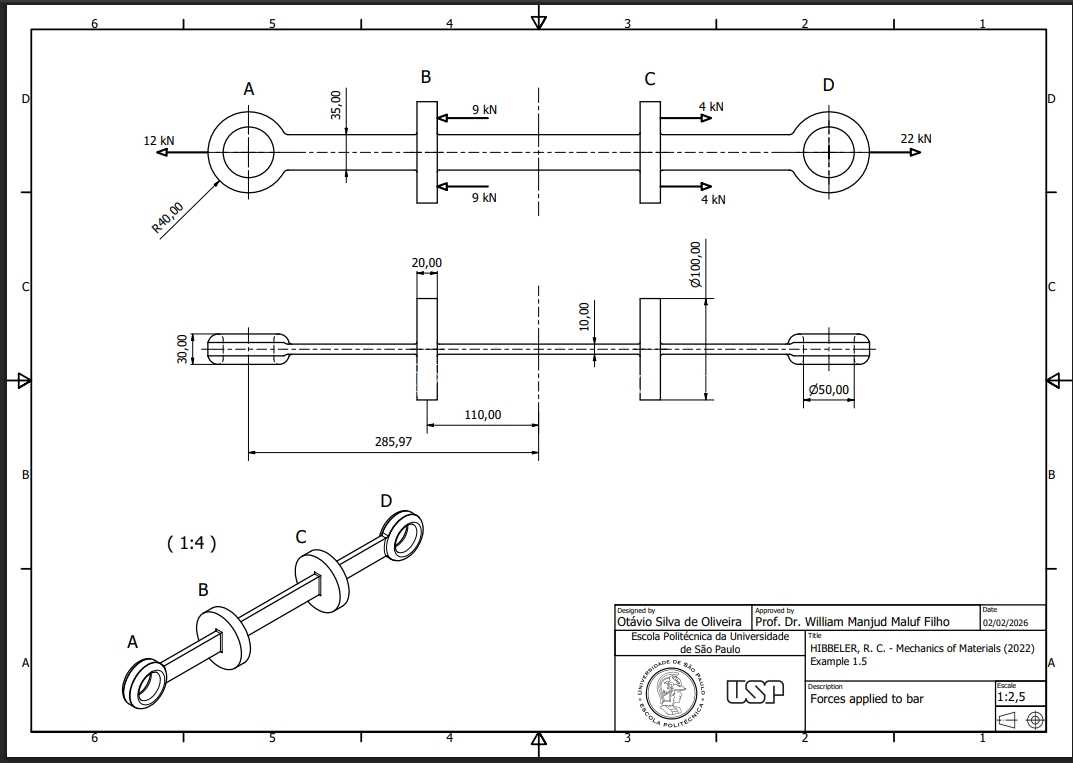

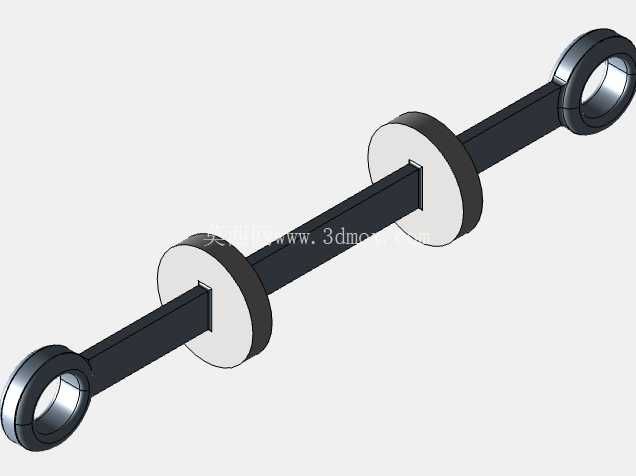

这类带双吊环的棒状传力构件，常出现在材料力学教学演示台架、小型拉力试验工装、轻载连杆传动机构当中，核心作用是沿杆身轴线方向传递拉压载荷，两端的环形吊耳结构可直接穿入销轴完成铰接安装，省去额外加工连接孔的工序，适配快装式的试验装夹与小载荷传动场景。从结构设计逻辑来看，杆身采用等直径圆截面是经过受力核算的选择：轴向拉压工况下，等截面圆杆的应力分布沿周向完全均匀，不存在截面突变带来的应力集中隐患，能准确反映材料在纯轴向载荷下的力学响应，这也是其被用作力学教学演示样件的核心原因——结构受力状态简单，便于直观展示轴向拉压的变形与受力规律。杆身上设置的两个凸缘挡圈，并非多余的装饰结构，其位置是根据安装边界的限位需求确定的：两个挡圈的间距刚好对应安装位两侧挡板的跨距，装配时挡圈侧面与挡板端面贴合，可限制杆身在工作过程中出现沿径向的窜动，同时也能避免杆身直接与安装基座的硬质表面发生摩擦磨损，相当于集成了轴向定位的轴肩功能，不需要额外加装轴套或者定位卡簧，减少了装配时的零件数量。两端吊环的内孔直径与杆身直径保持固定比例，这个比例是按照铰接销轴的剪切强度与吊环的拉伸强度匹配计算的，避免出现吊环先于杆身断裂、或者销轴先于吊环剪切失效的强度不匹配问题；吊环与杆身的过渡位置采用大圆角过渡，尽可能降低过渡区域的应力集中系数，让整个构件的薄弱截面落在中间等直径杆身段，保证受力失效位置符合设计预期，不会在连接位置提前发生断裂。在实际安装适配层面，这类构件的整体长度需要匹配安装位的中心距，两端吊环的外圆尺寸要小于安装位的避让槽宽度，避免装配时出现干涉；杆身的直径要满足对应载荷下的强度要求，按照轴向拉压的强度条件，杆身横截面积需要大于最大工作载荷除以材料许用应力的计算值，同时还要预留足够的安全系数，应对工况中可能出现的瞬时冲击载荷。两个凸缘挡圈的外径比杆身直径大出的尺寸，刚好满足限位所需的接触面积要求，不会因为接触面积过小导致挡圈压溃安装挡板，同时挡圈的厚度也经过核算，能够承受杆身窜动时带来的侧向挤压力，不会出现挡圈变形脱落的问题。在教学试验场景中使用时，这类构件可以直接装夹在小型拉力试验架上，两端通过销轴与加载装置、力传感器连接，杆身可以粘贴应变片来测量轴向载荷下的应变值，验证胡克定律与轴向拉压的应力计算公式，因为结构没有多余的附加载荷影响，测量得到的数据误差极小，非常适合作为基础力学试验的标准试样。在轻载传动场景中，这类构件可以作为小型机构的连杆使用，比如低压电器的操作机构、小型工装的联动拉杆，两端铰接的结构允许杆身在小角度范围内摆动，补偿安装时的位置误差，避免因为安装同轴度偏差带来的附加弯曲应力，保证杆身始终承受接近纯轴向的载荷，延长构件的使用寿命。设计这类构件的三维模型时，需要重点关注几个关键尺寸的配合：吊环内孔与销轴的间隙配合公差，要保证销轴能够顺利穿入，同时间隙不能过大避免工作时出现冲击；凸缘挡圈的位置度公差，要保证两个挡圈的侧面与杆身轴线垂直，避免装配时出现偏斜导致局部接触应力过大；杆身的圆柱度公差，要保证杆身各截面的直径一致，让应力分布均匀，不会因为局部截面缩小导致应力集中。从建模逻辑来看，这类结构不需要复杂的曲面特征，通过旋转凸台就可以完成主体结构的创建，两端吊环的内孔可以通过拉伸切除完成，建模过程中要注意过渡圆角的尺寸设置，不能为了建模方便省略圆角，否则会导致后续有限元分析时应力计算结果出现偏差，也不符合实际加工的工艺要求——实际车削加工这类轴类零件时，台阶位置都会自然带出过渡圆角，完全直角的台阶在加工中很难实现，也会带来严重的应力集中问题。
