汽车冲压用Z型折弯安装固定支座

这款Z型折弯结构的安装支座，是汽车冲压生产线工装夹具体系里常用的小型连接承载件，日常多应用在焊装工位的夹具定位模块、冲压线端的工件导向托架、以及白车身分总成拼装时的辅助支撑点位上，别看零件体量不大，在整条工装链路里承担的作用却不容小觑——它需要在高频次的工件开合、工装往复动作中，持续保持安装基准的稳定性，不能因为长期受侧向力就出现安装面偏移、连接松动的问题，否则会直接导致后续冲压定位偏差、焊装拼缝超差，直接影响整线的生产节拍和成品合格率。

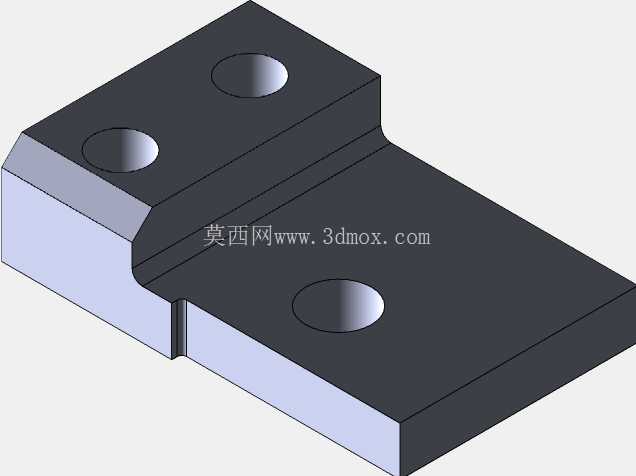

从结构设计逻辑来看，这个零件采用单折弯Z型的结构形式，完全是从实际安装空间的约束出发做的方案：现场很多安装点位的基准面和待承载的功能件安装面存在固定的高度差，如果采用直板拼接的方式，需要额外增加垫块、调整垫片，不仅装配环节多了累计误差的来源，长期受振动还容易出现垫片窜动、螺栓预紧力衰减的问题；而一体冲压折弯的Z型结构，直接通过折弯角度和折弯边高度把两个安装面的高度差做死，两个平行的安装面分别对应设备基准面和功能件安装面，中间的垂直立边承担力的传导，既省去了多余的拼接零件，也从结构上减少了装配误差的累积点。

安装孔位的布局也完全贴合现场工装的通用安装规范：低位安装面上设置两个同轴的沉头安装孔，孔位间距匹配汽车工装常用的50mm标准安装孔距，沉头结构可以让内六角螺栓安装后完全没入零件表面，不会突出的螺栓头剐蹭过往的冲压件表面，也不会给后续相邻零件的安装留出干涉空间；高位安装面设置一个单沉头孔，用来固定小型的定位块、检测开关支架或者导向弹片，单孔的设计给功能件的角度调整留出了微调余量，现场调试的时候可以根据实际工件的位置小幅转动功能件角度，不用重新扩孔调整，能大幅缩短工装调试的周期。

折弯处的工艺处理也考虑了冲压加工和长期受力的需求：折弯圆角没有做尖锐直角，而是预留了和板材厚度匹配的内R角，一方面避免冲压折弯时出现外侧材料拉裂、内侧材料起皱的加工缺陷，另一方面也减少了折弯处的应力集中，毕竟这类支座在工位上长期承受交变的侧向冲击力，如果折弯处应力集中，很容易在使用一段时间后出现疲劳裂纹，导致零件断裂失效；零件的所有外露棱边都做了小倒角去毛刺处理，不会在装配、调试的时候划伤操作人员的手套或者工件表面，也避免了毛刺脱落掉入工装运动副里造成卡滞。

从安装边界来看，这个零件的整体外轮廓尺寸适配工装铝型材的安装槽间距，低位安装面的宽度刚好可以卡入标准工业铝型材的槽口内，安装时不需要额外做定位靠山，直接靠铝型材槽边就能完成初步定位，穿入螺栓后就能快速锁紧；两个安装面的平行度公差控制在0.05mm以内，保证安装后的功能件不会出现倾斜，高位安装面的平面度控制在0.03mm以内，确保功能件安装后和支座面完全贴合，不会出现虚接导致的受力不均。

在实际使用场景里，这类支座经常用来固定冲压件到位检测的光电开关支架、工件托起的小型尼龙支撑块、或者是废料滑道的侧导向板，因为结构简单、安装通用性强，在汽车冲压车间的工装备件库里属于常备的易替换零件，一旦原有支座出现磨损或者碰撞变形，不需要重新测绘加工，直接拿备件替换就能快速恢复工位生产，能最大限度减少停线等待的时间。设计这类零件的时候，不需要做多余的加强筋或者复杂结构，只要保证折弯角度准确、安装孔位位置度达标、板材厚度满足受力要求即可，过度设计反而会增加加工成本和零件自重，给工装的整体负载增加不必要的负担。
