3800W高惯量130法兰交流伺服电机结构

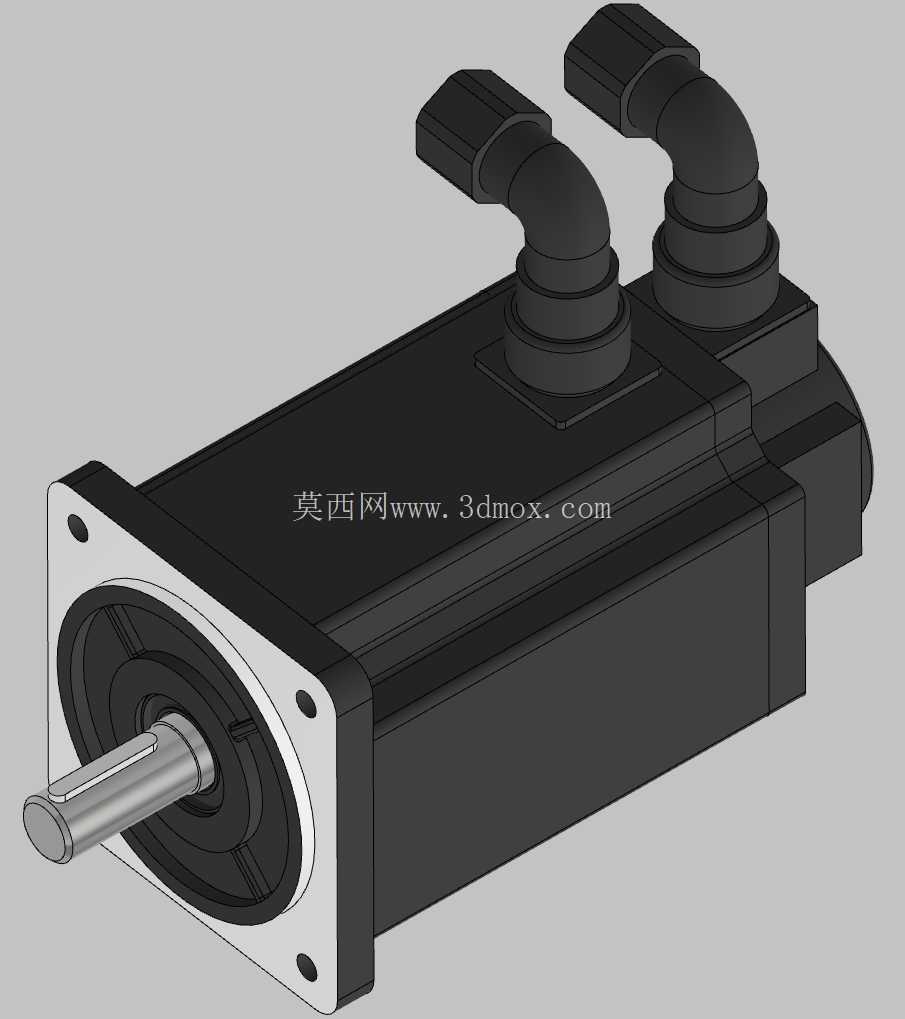

这款伺服电机的三维结构完整还原了130法兰规格大功率交流伺服的实体特征，在重载工业传动场景中，这类电机是设备动力输出的核心部件，常见于大型冲压设备送料机构、重型机床进给轴、自动化仓储堆垛机行走驱动、大负载机械手关节等需要持续大扭矩输出的工位，区别于小功率低惯量伺服适配的轻载高速场景，该款电机的转子惯量匹配设计，能够应对大负载启停时的惯量冲击，避免传动过程中出现过冲、位置偏差超差的问题，保障设备运行的位置精度与动态响应稳定性。从结构设计层面来看，电机本体采用方形机座搭配前端法兰安装的结构形式，130法兰的安装孔位遵循通用伺服安装尺寸规范，能够直接适配同规格的电机安装座、行星减速机输入端法兰，不需要额外做转接板设计，降低设备结构设计的适配成本。输出轴采用带键槽的圆柱轴结构，键槽尺寸匹配标准平键规格，既可以通过联轴器直接连接负载轴，也能够搭配同步轮、齿轮做传动输出，轴伸长度经过校核，既保证联轴器或者传动件的轴向定位空间，也不会因为轴伸过长导致轴端径向跳动超差。机座上方的两个弯角航空插头分别对应动力线与编码器线接口，弯角结构的设计能够避免设备布线时线缆垂直向上占用过多上部空间，在安装空间局促的设备内部，弯角插头可以让线缆沿机座侧面走线，压缩整机的布线空间占用，同时插头的锁紧结构能够在设备振动工况下避免线缆松脱，保障动力与信号传输的可靠性。电机本体的散热结构通过机座表面的自然散热筋实现，3800W的功率等级在额定工况下的发热量通过机座与空气的接触完成散热，不需要额外加装强制风冷风扇，既减少了整机的零部件数量，也避免了风扇运行带来的粉尘吸入、噪音额外增加的问题，适配车间多粉尘、需要低噪音运行的工况。后端编码器位置的结构预留了足够的安装空间，能够适配多圈绝对值编码器或者增量式编码器的安装需求，结构设计上做了密封处理，避免切削液、粉尘进入编码器腔室，保障位置反馈信号的精度。在做设备结构设计选型时，这款电机的三维模型可以直接导入装配体中做干涉检查，能够直观核对电机安装后与周边钣金罩壳、传动部件、走线槽的空间距离，避免实际加工装配时出现空间干涉问题；安装法兰的止口尺寸、孔位坐标、轴径与键槽尺寸都在模型中做了1:1还原，设计安装板、联轴器选型时可以直接从模型中提取尺寸参数，减少手动测绘带来的尺寸误差。从实际应用的角度来说，这类高惯量伺服电机在选型时需要重点核对负载惯量与电机转子惯量的匹配比，该款电机的连续扭矩输出能力可以满足恒定负载下的持续运行需求，峰值扭矩能够覆盖设备急停、快速换向时的瞬时大扭矩需求，380V的供电等级适配工业车间的标准工业供电，不需要额外加装变压器转换电压。电机本体的出线方向、安装孔位的沉头深度、轴端的螺纹孔细节都在模型中做了完整呈现，结构设计人员在做整机布局时，可以直接调用模型完成电机安装座的结构设计、线缆的弯曲半径校核、传动链路的同轴度调整，不需要反复核对二维样本的尺寸参数，提升结构设计的效率，减少因为尺寸核对偏差导致的装配返工问题。
