YANTRA MPM516H12.5V8电动葫芦结构设计

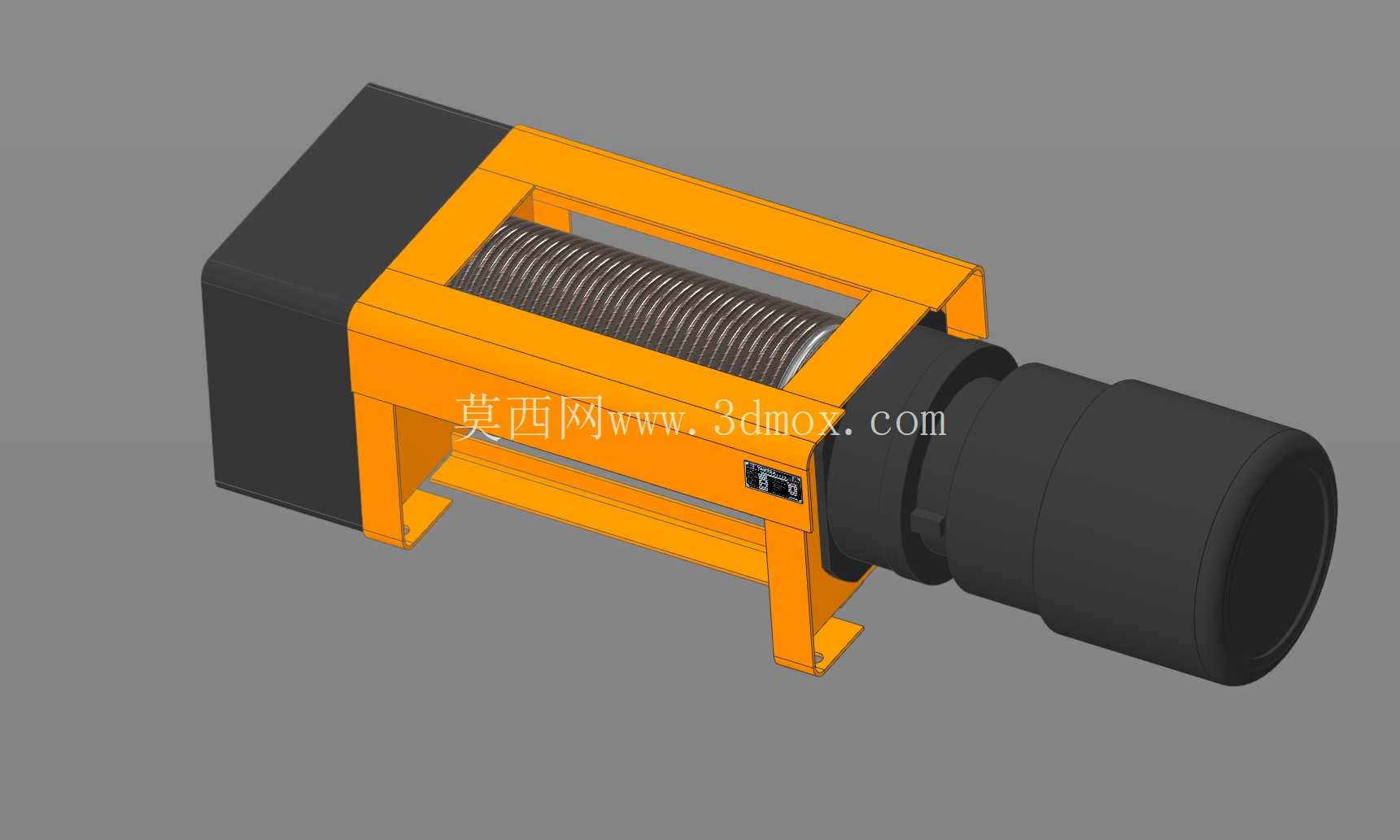

　　这款电动葫芦的三维结构设计，核心围绕中小吨位固定工位的物料垂直吊运需求展开，在车间装配工位、仓储轻型货物存取、小型设备检修吊装这类场景中，这类紧凑结构的电动葫芦能适配工字钢轨道挂载或者固定基座安装两种部署方式，相比大吨位起重设备，它的部署灵活性更高，不需要预留过大的安装操作空间，在层高有限的厂房内也能完成安装调试。从结构布局来看，整体采用框架式承载主体，橙色的焊接框架作为核心承载结构，卷筒组件内嵌在框架中部，卷筒表面加工有标准绳槽，能保证钢丝绳在收放过程中整齐排布，避免乱绳、咬绳的问题，延长钢丝绳的使用寿命。

　　驱动端集成在框架一侧的黑色壳体内，集成了减速机构与制动组件，制动模块采用常闭式结构，断电状态下能自动锁止卷筒转动，防止吊重下坠，满足起重作业的安全要求。框架另一侧的出线端设置了导绳器与吊钩连接座的安装位，导绳器能随卷筒转动沿轴向滑移，始终保证钢丝绳出绳角度与卷筒轴线垂直，减少钢丝绳的偏磨。设计过程中，承载框架的受力点做了局部加厚处理，框架支脚位置预留了标准安装孔位，既可以通过螺栓组件固定在预制的钢结构基座上，也能适配行走小车的连接接口，挂载在单梁起重机的轨道上实现水平方向的移动吊运。安装边界方面，整体轴向长度控制在适配2.8米以内层高的厂房空间，径向最大尺寸不会超出工字钢轨道的侧边限界，在轨道旁有管线排布的车间内也不会发生干涉。

　　卷筒的容绳量匹配12.5米的额定起升高度，能覆盖常规多层厂房的层高需求，额定起升速度适配8米每分钟的作业节奏，既不会因为速度过快导致吊重摆动过大，也不会因为速度过慢影响作业效率。结构细节上，框架上预留了限位器的安装接口，可以加装上下限位开关，当吊钩到达上极限或者下极限位置时自动切断起升动力，避免冲顶或者钢丝绳过放脱槽的故障。驱动端的壳体采用分体式设计，端盖位置预留了检修口，不需要整体拆解设备就能完成减速箱润滑油更换、制动片磨损检查这类日常维护作业，降低后期运维的工作量。卷筒与驱动轴的连接采用花键配合，能传递更大的扭矩，同时在长期承受交变载荷的工况下，花键连接的对中性更好，不会出现平键连接容易出现的键槽磨损、轴头窜动的问题。

　　框架底部的支脚做了折弯加强处理，在承受额定吊重的冲击载荷时，支脚位置不会出现塑性变形，安装孔位的间距符合通用起重葫芦的安装尺寸标准，可以直接替换同规格的老旧设备，不需要重新加工安装基座，降低设备替换的改造成本。出绳端的连接座做了圆角过渡处理，避免钢丝绳在偏角起吊时被尖锐棱边切割，减少钢丝绳的非正常损耗。整体结构没有冗余的外置部件，所有传动组件都内置在框架或者壳体内部，在多粉尘的车间环境下能有效阻挡粉尘进入传动腔，延长内部齿轮、轴承的使用寿命。在三维建模过程中，所有配合面都预留了合理的公差带，轴承安装位的公差采用基孔制过渡配合，保证轴承装配后不会出现外圈转动或者内圈打滑的问题，密封件的安装槽尺寸严格对应标准密封圈的规格，避免出现漏油或者密封失效的情况。
