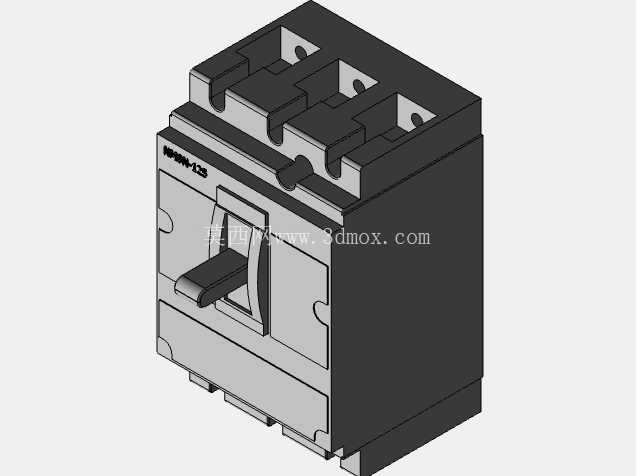

正泰NM8N系列三极塑壳断路器结构

在低压配电系统的终端配电、动力配电支路中，塑壳断路器是承担过载、短路、欠压保护的核心元器件，这款三极结构的塑壳断路器，适配交流50Hz、额定工作电压至400V的配电网络，可对线路、用电设备的过流故障进行快速分断，避免故障扩大引发的线路烧毁、设备损坏问题，同时也可作为线路的不频繁转换开关使用，在工业厂房配电、民用建筑配电、设备配套电控柜中都有极高的应用占比。从结构设计来看，这款断路器采用模块化的三极并列布局，三个进线端位于壳体上部，采用带固定安装孔的接线端子结构，可适配不同线径的铜芯电缆压接，端子处设计有防触电护罩结构，避免接线后裸露带电部分引发安全隐患；操作手柄位于壳体正面中部，采用突出式扳动结构，手柄的行程、操作力都经过匹配设计，分合闸位置有清晰的状态区分，同时手柄与内部脱扣机构联动，在故障脱扣时会自动跳转到脱扣指示位置，方便运维人员快速判断故障状态。壳体采用高强度阻燃工程塑料注塑成型，上下壳体通过卡扣与螺丝组合固定，接缝处设计有错位止口结构，可提升壳体的防护能力，避免灰尘、飞溅液体进入内部影响机构动作；壳体侧面设计有标准的安装卡扣结构，可适配通用的35mm标准导轨安装，也可通过壳体背部的固定孔采用螺丝固定式安装，两种安装方式可适配不同柜型的安装需求，安装尺寸完全匹配同电流等级的主流塑壳断路器安装位，可直接替换同规格老旧产品，无需对柜体安装板进行二次加工。内部结构上，每极都配置独立的灭弧室结构，灭弧栅片采用多片式铁磁栅片布局，可在分断短路电流时快速切割、冷却电弧，将电弧电压快速提升至电源电压以上实现熄弧，有效提升断路器的分断能力，避免分断时电弧外喷引发的相间短路问题；脱扣机构采用热磁式脱扣原理，热脱扣元件为双金属片结构，当线路出现过载电流时，双金属片受热弯曲推动脱扣杆动作，实现反时限的过载保护，电流越大动作时间越短，匹配线路的过载耐受特性；磁脱扣元件为电磁脱扣器，当线路出现短路大电流时，电磁机构瞬间吸合推动脱扣机构动作，实现瞬时短路保护，动作时间可控制在毫秒级，快速切断故障电流。在设计建模过程中，需要重点关注各运动部件的行程干涉问题，操作手柄的转动角度、脱扣机构的动作行程、触头的开距与超程都需要严格匹配实际产品参数，确保模型的运动仿真与实际产品动作逻辑一致；接线端子的安装孔位、安装卡扣的尺寸、整体外形的安装边界都需要严格按照实物尺寸建模，确保模型可直接用于电控柜的布局设计、安装干涉检查，在成套柜设计时可直接调取模型进行柜体排布，提前核对接线空间、操作空间是否满足要求，避免实际装配时出现空间不足、操作干涉的问题。这款断路器的额定电流覆盖125A等级，可作为小型配电支路的总开关，或者大功率用电设备的进线保护开关，在配套设备的电控系统设计中，可根据负载的额定电流、短路电流水平选择对应的脱扣特性规格，建模时还原的所有安装尺寸、外形细节都可直接用于工程设计的布局参考，减少设计阶段的尺寸核对工作量，提升成套设备的设计效率。
