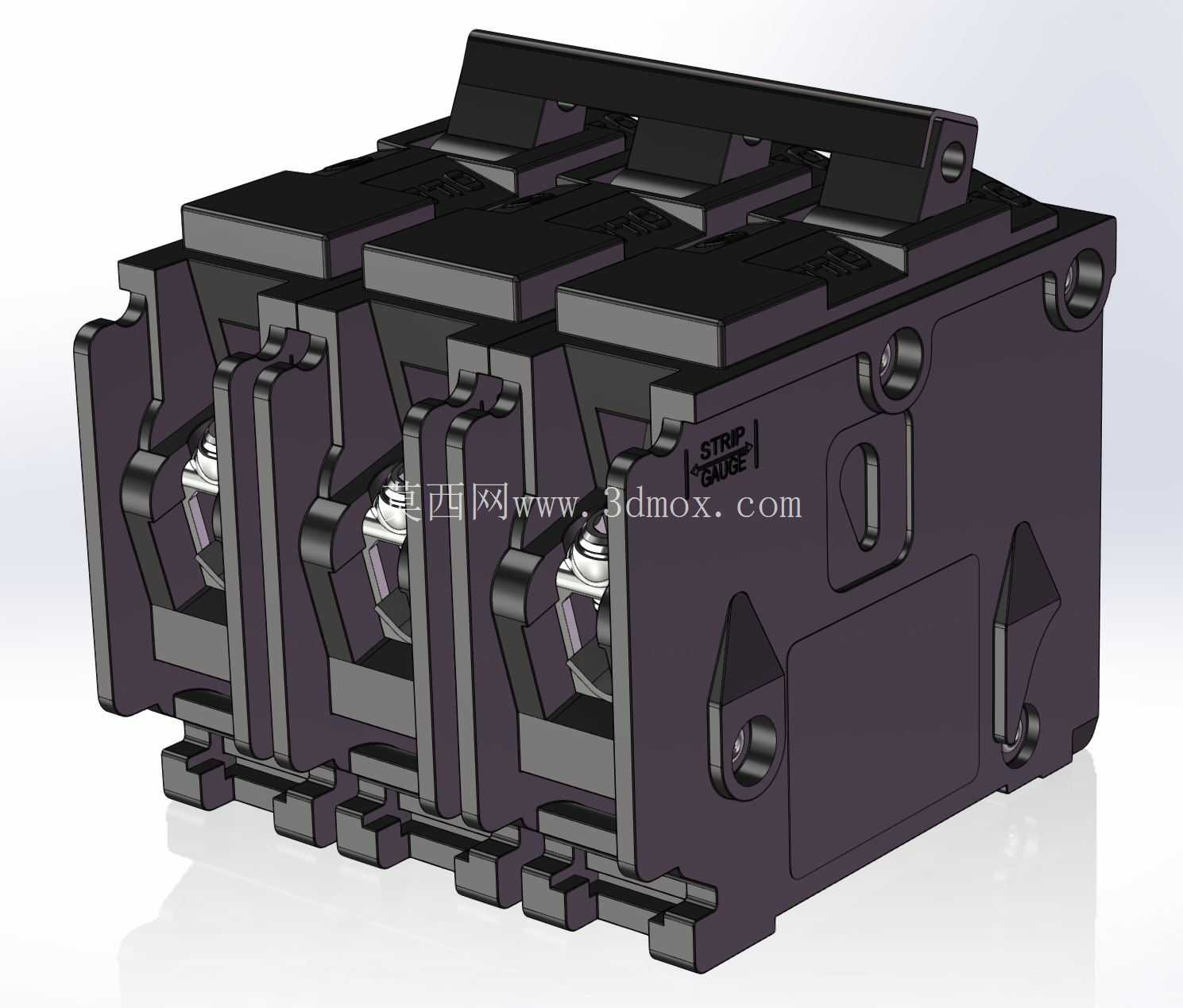

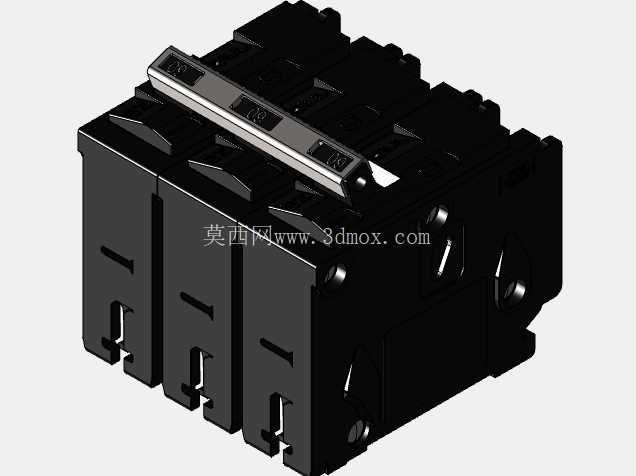

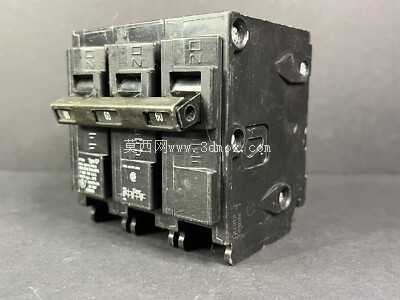

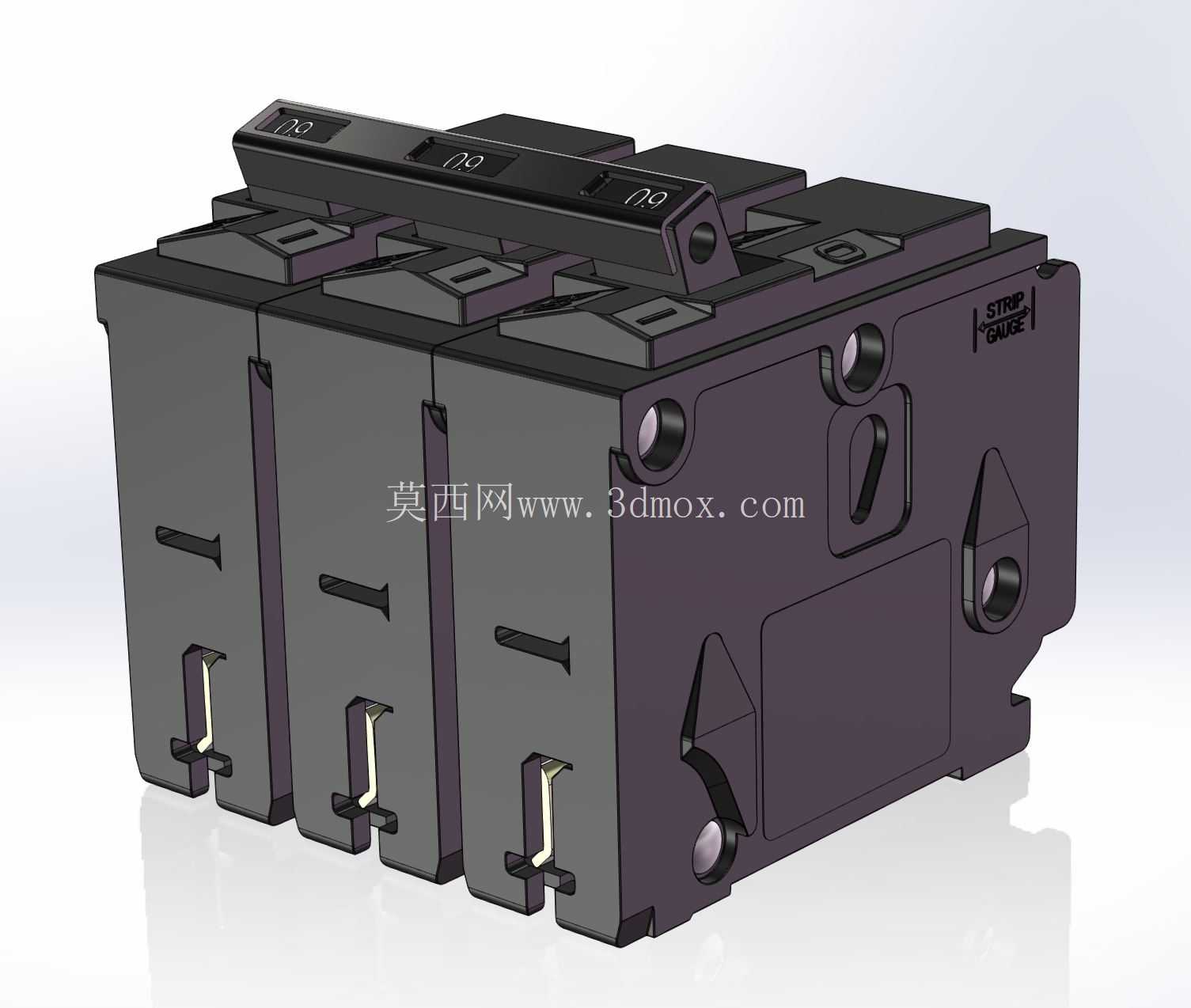

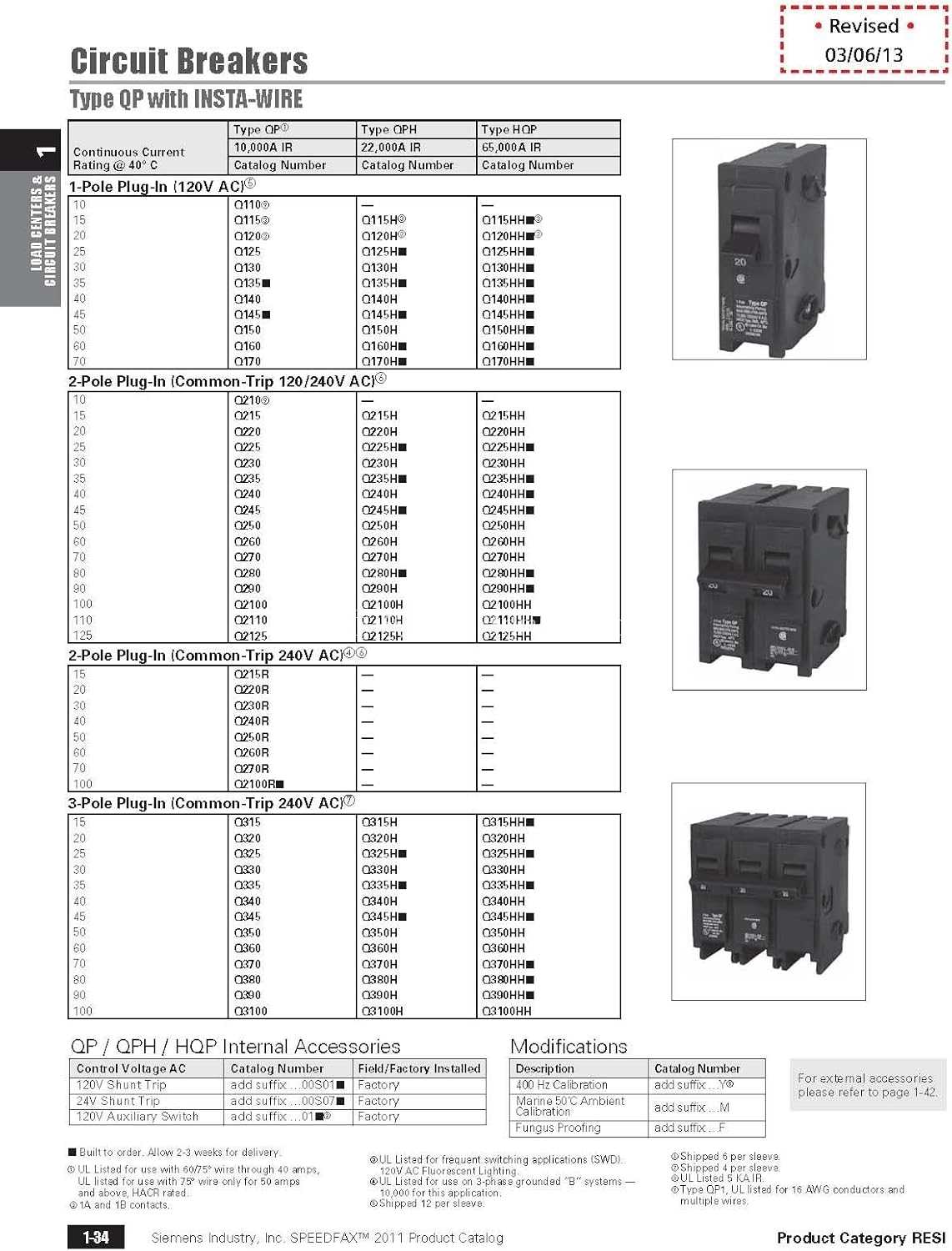

西门子三极60A微型断路器结构设计

这款三极微型断路器主要面向住宅配电、小型商业配电场景设计，适配常规户内配电箱、负载中心的安装位，可直接嵌入对应规格的配电盘导轨槽位，无需额外定制安装支架，单极宽度匹配行业通用的模数化配电尺寸，三极并排安装后总宽度符合常规三相回路的预留空间要求，进出线端子的位置与同规格老款产品完全兼容，替换旧件时无需重新调整箱内布线走向，也不用改动母排的打孔位置。

从实际使用场景来看，这类断路器常作为户内三相空调、商用电加热设备、小型三相加工机具的进线保护开关，也可用于楼层三相照明回路的总保护，在240V交流供电场景下，可承载60A的持续工作电流，分断能力满足常规民用、小型商用配电的短路电流冲击要求，内部热磁脱扣结构可同时实现过载长延时保护与短路瞬时保护：当回路出现长时间过载，电流超过额定值一定比例时，内部双金属片受热弯曲推动脱扣机构动作，缓慢分断电路，避免线路长期过热引发绝缘老化；当回路出现短路故障，电流瞬间飙升至额定值数倍时，内部电磁机构会快速吸合触发脱扣，在毫秒级时间内分断电路，限制故障电流对后端设备的冲击。

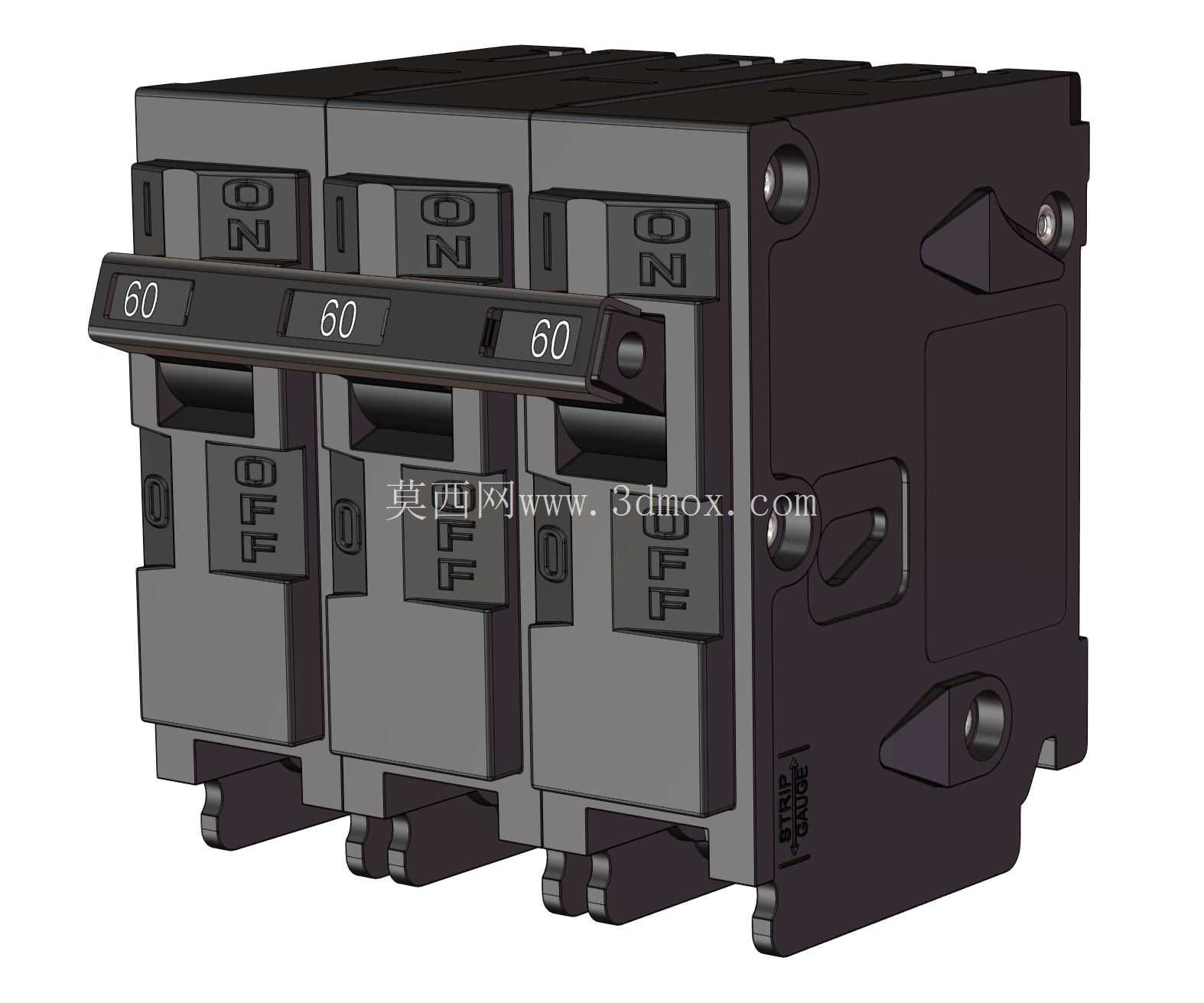

产品的操作手柄采用三极联动设计，拨动手柄时三个极的触头同步动作，不会出现单极分合不同步的问题，手柄表面的凹凸纹理可增加操作摩擦力，戴绝缘手套操作时也能稳定施力，手柄上的清晰标识可直观判断触头分合状态，避免误判电路通断情况。外壳采用高强度阻燃工程塑料注塑成型，外壳壁厚均匀，拼接处的卡扣与螺丝配合紧密，可承受分断短路电流时的内部气压冲击，不会出现外壳碎裂飞溅的情况，外壳表面的筋条结构既可以增加壳体机械强度，也能在多台断路器并排安装时形成散热间隙，避免长期满负荷工作时热量堆积。

安装结构采用行业通用的导轨卡扣设计，底部的弹性卡扣可直接卡装在标准35mmDIN导轨上，拆卸时用螺丝刀撬动卡扣解锁即可快速拆下，无需拧动大量固定螺丝，接线端子采用压线框结构，可适配不同线径的铜芯导线，拧紧端子螺丝时压线框会均匀包裹导线，不会出现单根线芯被压断、接触不良的问题，端子处的挡板结构可避免接线时导线铜丝外露引发的相间短路风险。

从结构设计逻辑来看，这款断路器在保证内部灭弧室、脱扣机构、触头系统排布合理的前提下，尽可能压缩了单极的宽度尺寸，三个极之间通过绝缘隔板完全隔离，避免极间电弧击穿，内部灭弧室采用多片金属栅格结构，分断时产生的电弧会被栅格切割成多段短弧，快速冷却熄灭，不会出现电弧持续灼烧触头的情况，有效延长触头使用寿命。触头采用耐电弧烧蚀的合金材质，分合过程中耐磨损性能优异，可满足长期频繁操作的使用需求，操作机构采用快速分合设计，手柄拨动速度不会影响触头的分合速度，避免因操作人员动作缓慢导致触头缓慢分离产生长时间电弧，烧蚀触头表面。

在安装边界上，这款断路器的进出线方向支持上进下出的常规接线方式，端子的接线空间足够容纳常规线径的导线冷压端子，接线完成后端子处的绝缘挡板可完全覆盖带电部位，满足配电设备的防触电要求，断路器侧面的拼接槽位可与同系列的1P、2P断路器并排拼接，共用汇流排供电，无需单独为每台断路器布设进线，简化配电箱内部布线，多台拼接后整体结构稳固，不会出现单台松动脱落的情况。在实际选型适配时，需要确认后端负载的额定工作电流不超过断路器的额定电流，短路电流水平不超过断路器的分断能力，同时安装位置要避免长期处于高湿、高粉尘、强腐蚀的环境，保证断路器的机构动作灵活，不会因异物卡涩导致脱扣失效。
