西门子225安70回路三相负载中心配电装置

这款三相负载中心是面向室内低压配电场景开发的核心配电装置，主要应用于中小型商业建筑、工业车间附属办公区、高密度民用住宅配电间等场景，作为区域配电的总进线与分回路承载单元，承担进线电源分配、分回路过载与短路保护、负载通断控制的核心功能，适配三相四线制供电系统，可同时覆盖单相照明、插座回路与三相动力小负载的配电需求。

从实际工程应用角度看，这类负载中心的设计首先要匹配现场安装的边界条件，该装置采用壁挂式安装结构，柜体为NEMA1型外壳，仅适用于室内干燥无腐蚀的安装环境，安装时需预留足够的操作与维护空间：柜体正面开门方向需预留不小于900mm的操作通道，柜体上下两侧预留进出线电缆的弯曲半径空间，左右两侧预留不小于200mm的散热与接线操作间隙，避免紧贴墙面或其他设备安装影响散热与接线作业。柜体主结构采用冷轧钢板折弯成型，门板与柜体框架通过铰链连接，门板上设置观察窗与操作手柄，无需开门即可查看内部回路状态、操作总进线开关，兼顾操作便捷性与防护性能。

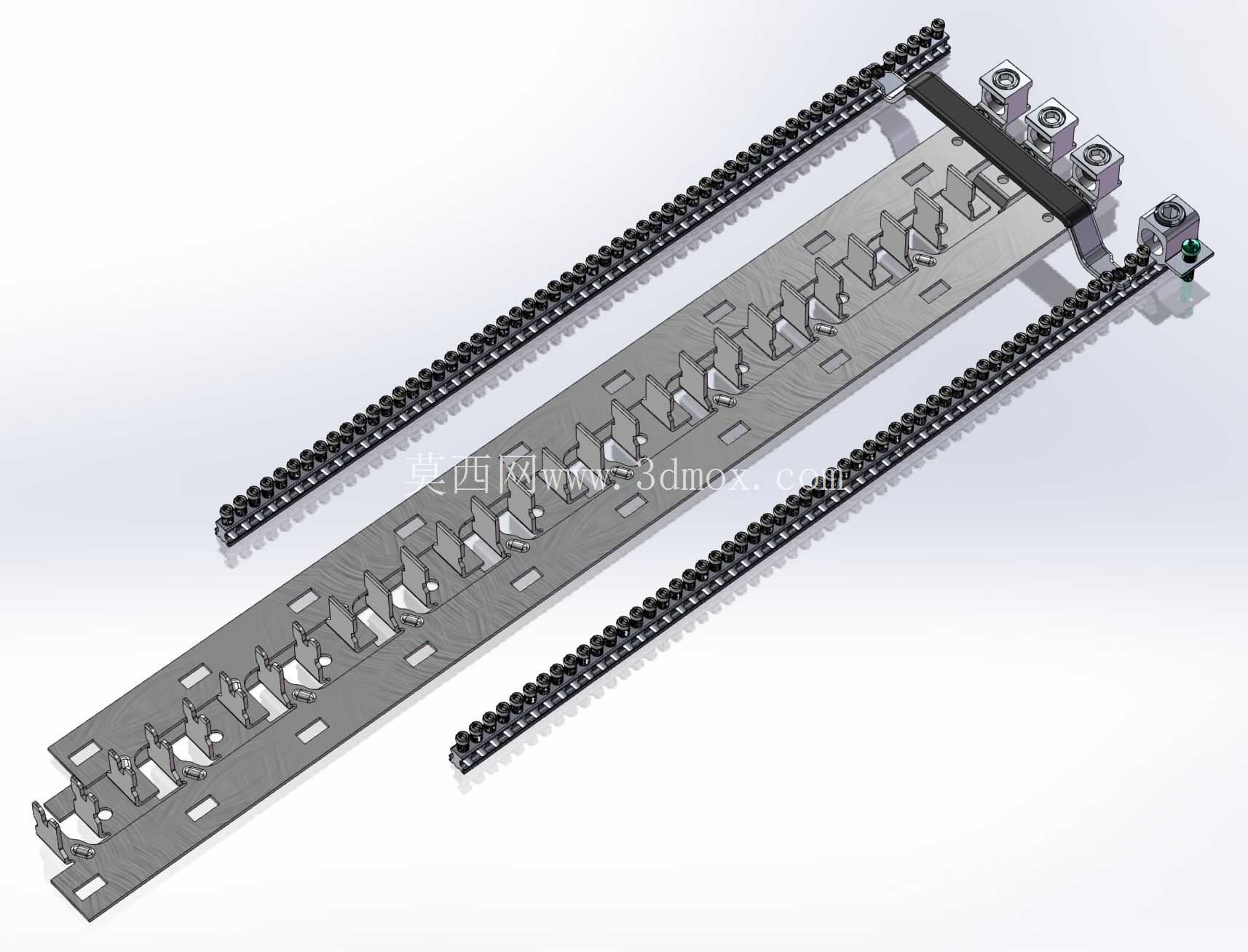

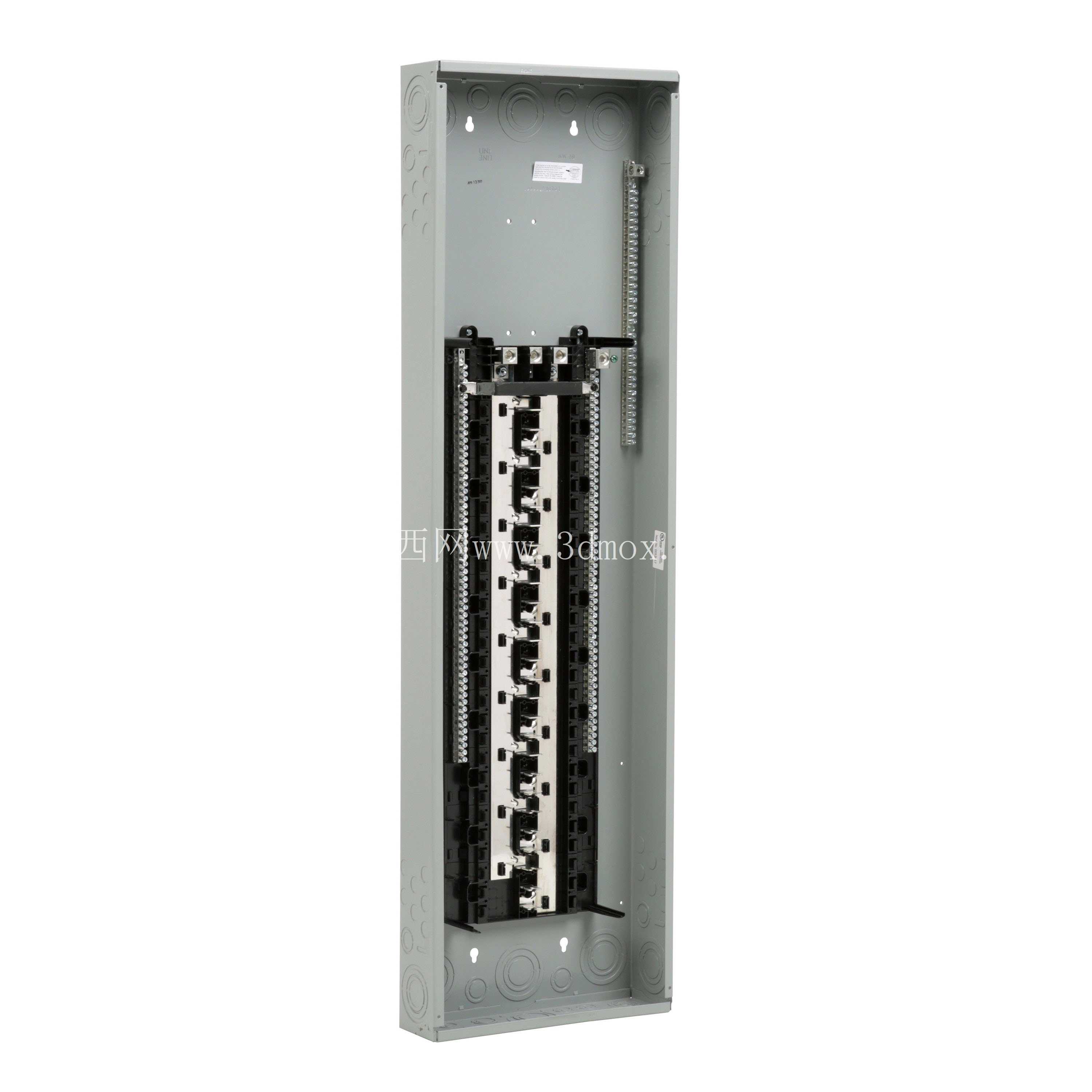

功能设计上，该装置总进线额定电流为225A，内部预留54个1英寸宽度的回路安装位，最多可容纳70个分回路，可根据实际负载需求搭配不同极数、不同额定电流的断路器，覆盖从16A照明回路到100A动力回路的全范围配电需求。主母线采用高导电率铜质母线，母线表面做镀锡处理，降低接触电阻的同时提升抗氧化能力，长期满负载运行时母线温升控制在国标允许范围内，避免长期过热导致的绝缘老化问题。装置支持主功能单元互换设计，后期运维过程中可根据负载扩容或回路调整需求，更换不同规格的主进线单元或分回路模块，无需整体更换柜体，降低改造成本与停机时间。

接线端配置上，主进线端采用带压紧结构的接线端子，适配多股铜芯电缆的压接需求，端子处设置清晰的相序标识，避免接线时出现相序错误；分回路接线端预留足够的接线空间，每个回路端子可同时接入2根不超过6平方毫米的导线，满足多支路并联接线的需求，端子排旁设置回路标识位，方便运维时标注每个回路的供电范围。柜体内部设置独立的接地母排与中性线母排，母排上预留足够数量的接线孔，所有金属柜体部件、电缆金属保护层均可靠连接至接地母排，满足低压配电系统的接地保护要求。

性能参数上，该装置额定工作电压支持120/240V或120/208V双电压等级，适配不同地区的低压配电电压标准，额定短路分断能力达到100kA，可在下游回路发生短路故障时快速切断故障电流，避免故障扩大影响上级供电系统。柜体外观采用浅灰色哑光喷塑处理，既适配室内装修环境，也可避免光线反射影响运维人员操作，门板边缘设置密封胶条，可阻挡日常灰尘进入柜体内部，减少内部元件积灰导致的接触不良或绝缘下降问题。

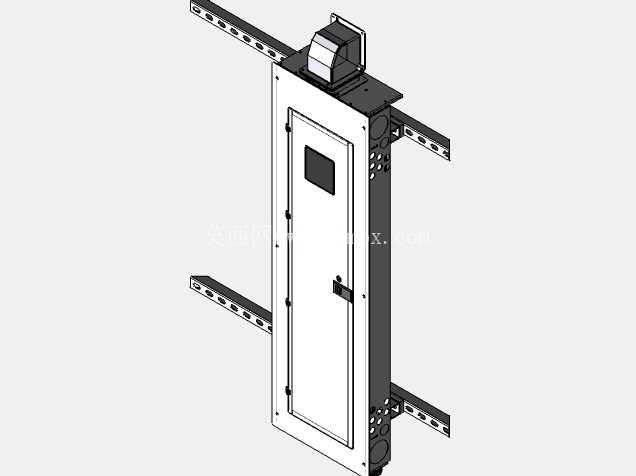

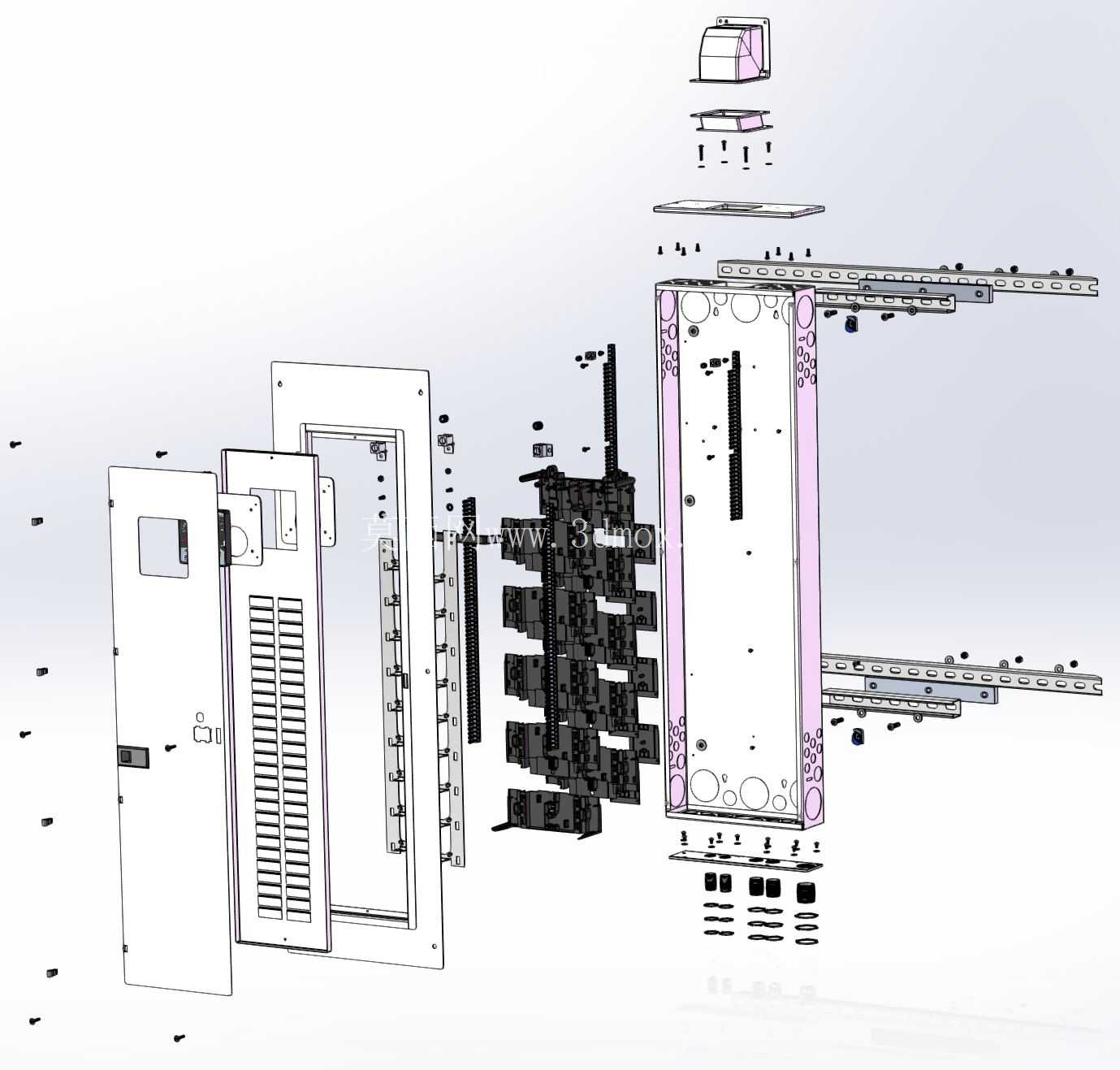

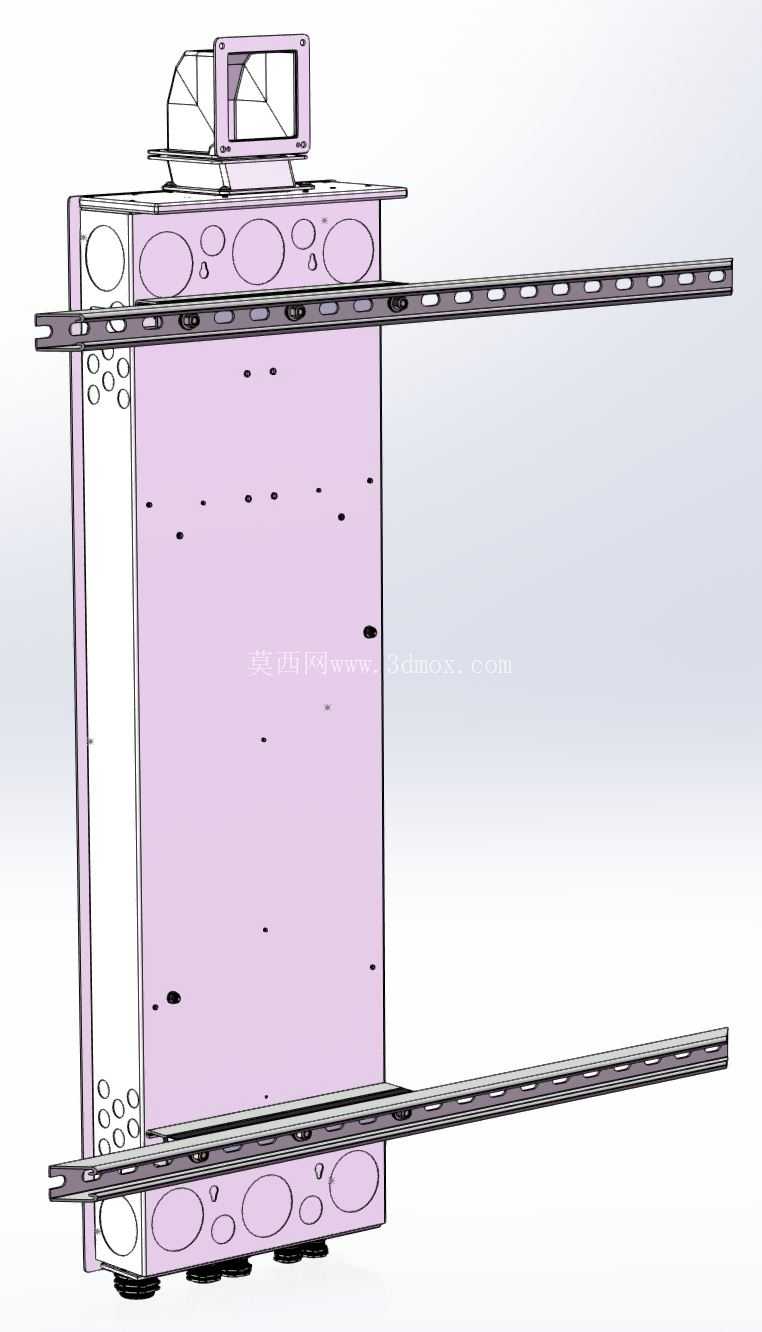

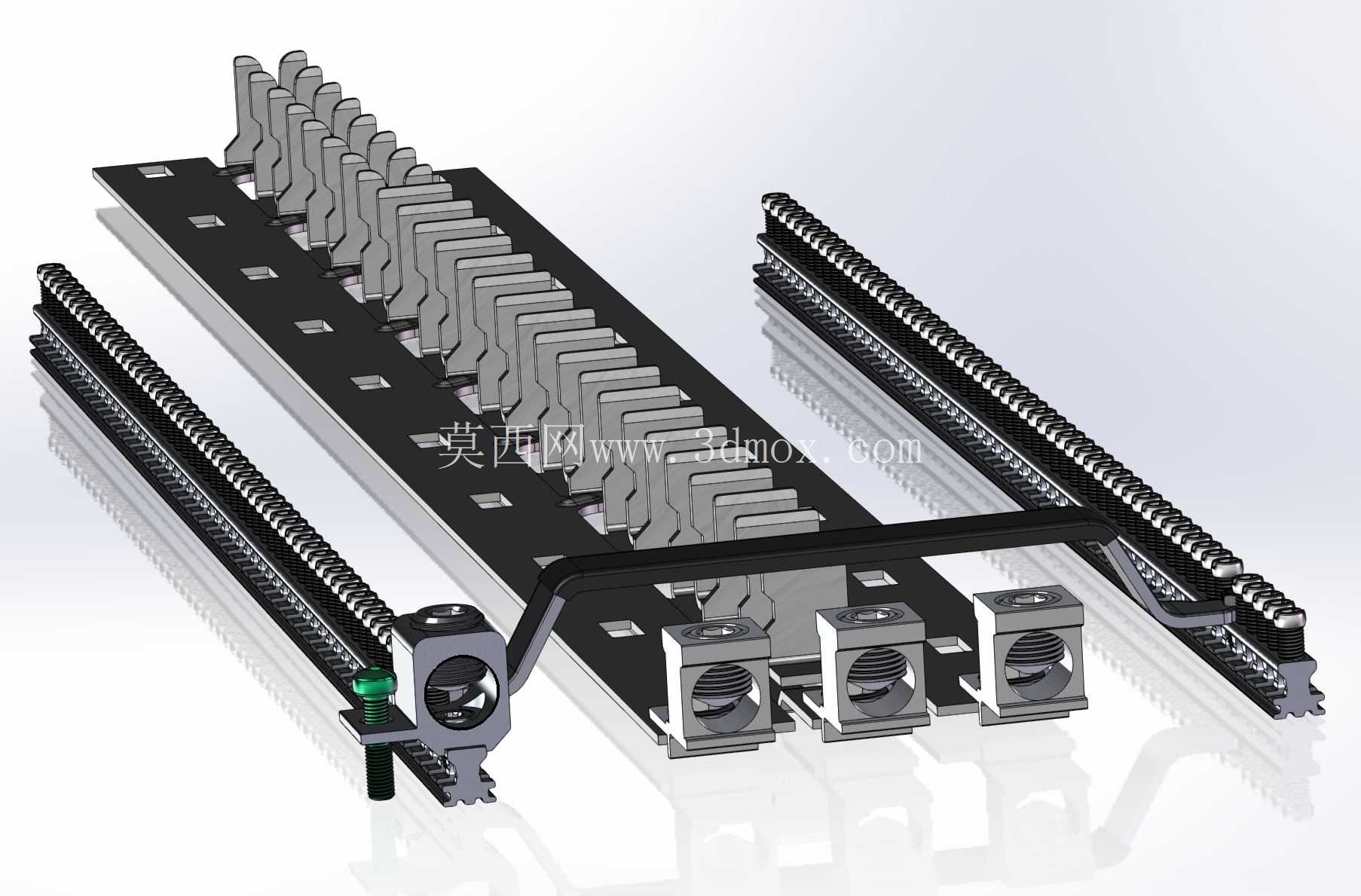

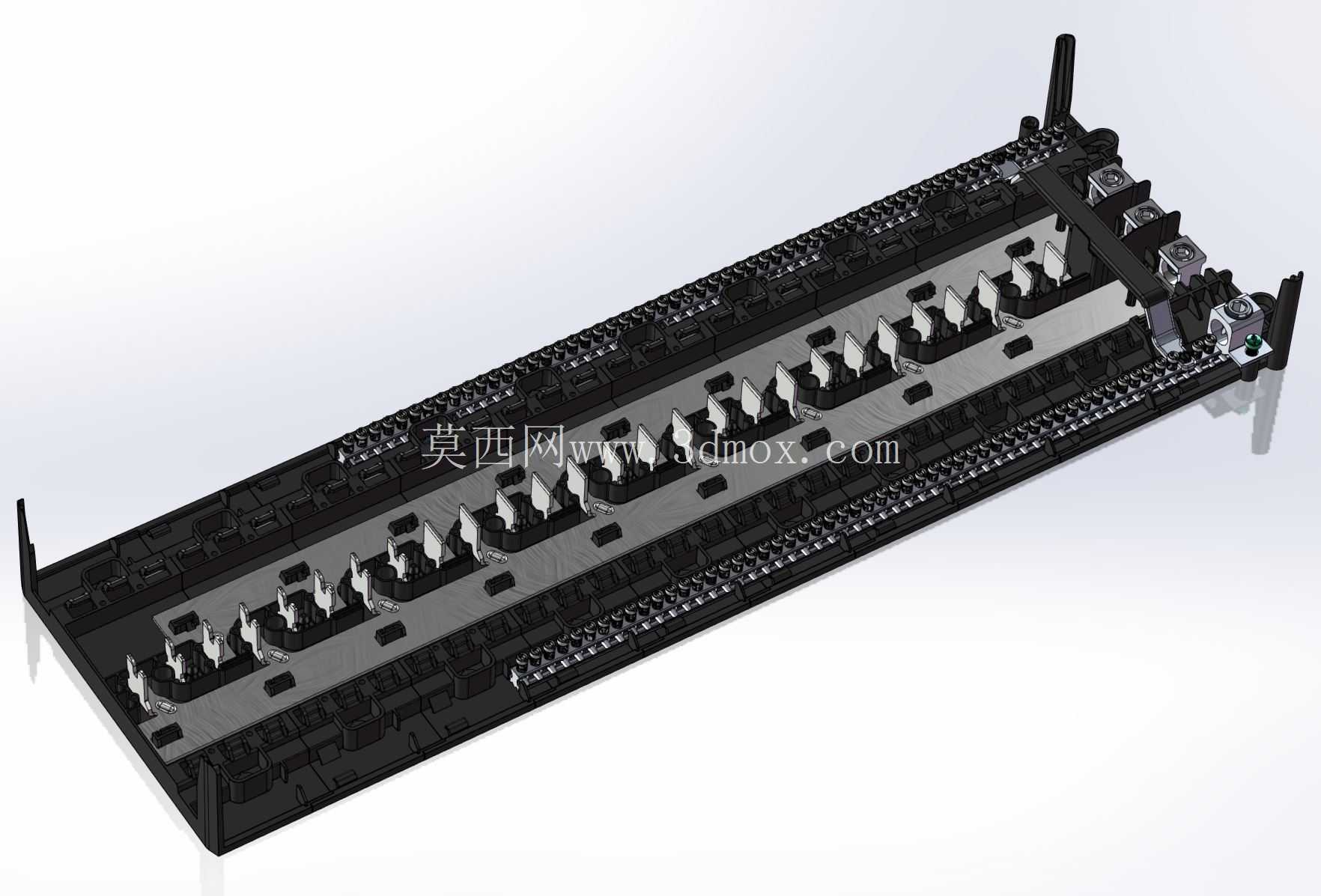

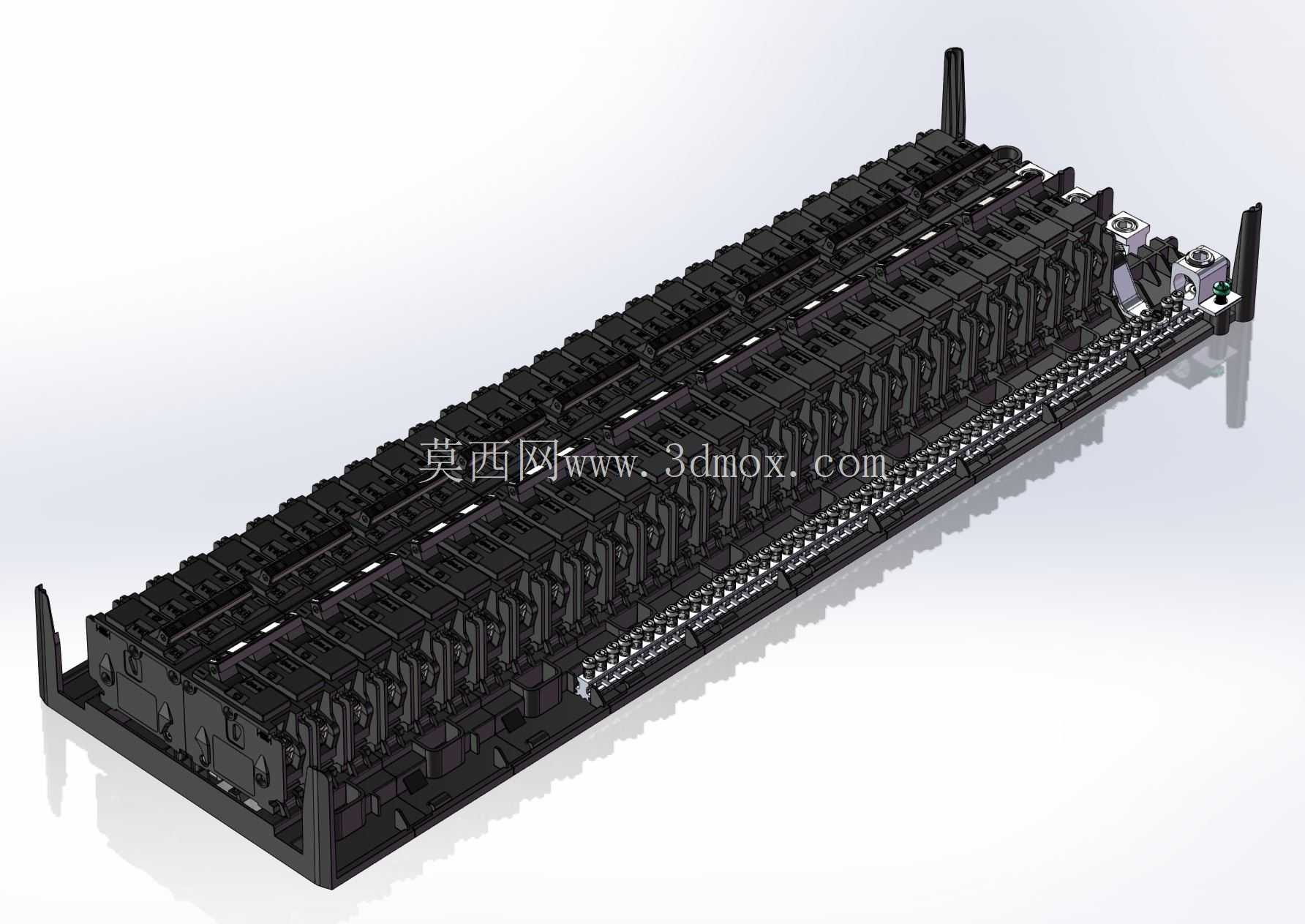

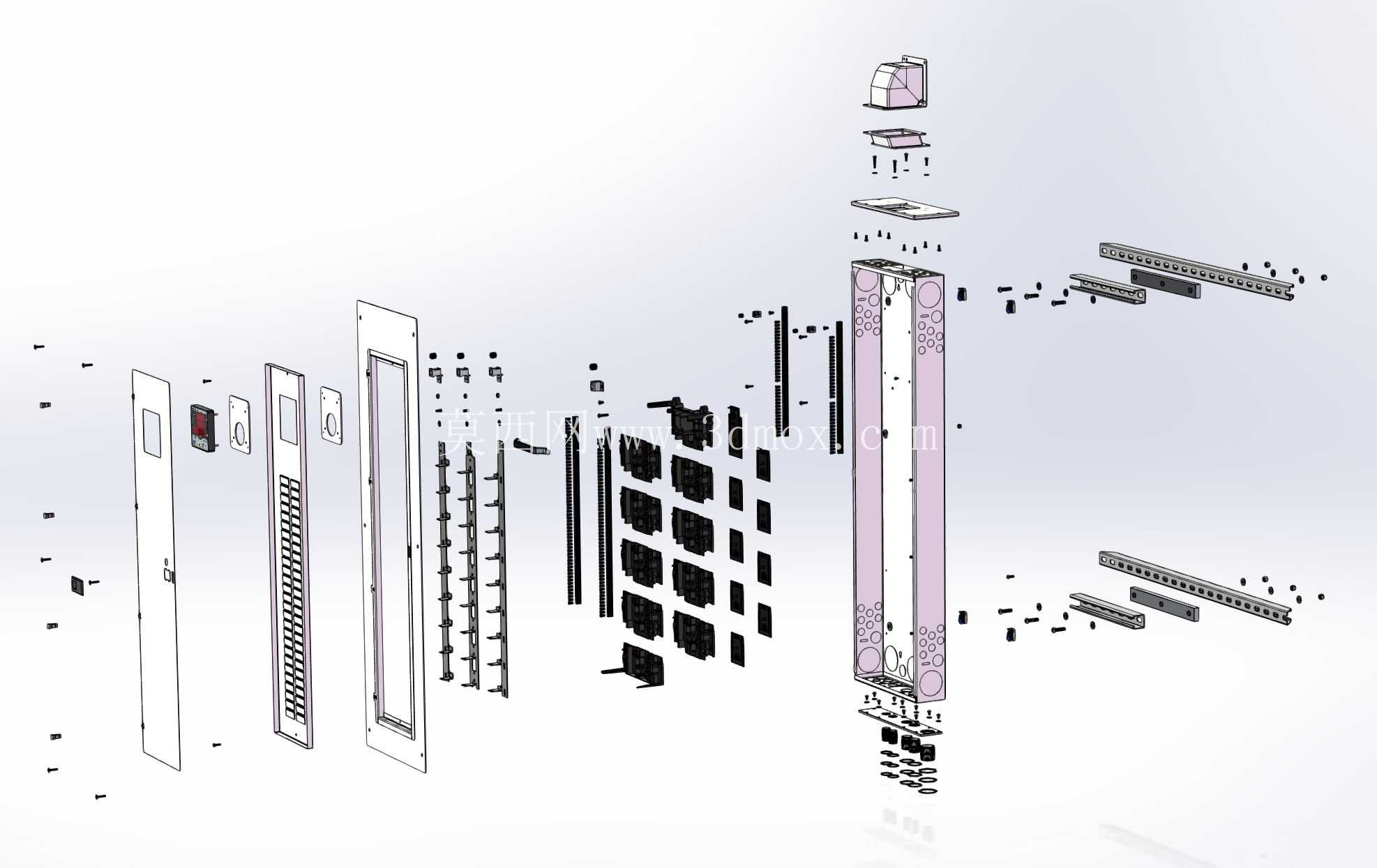

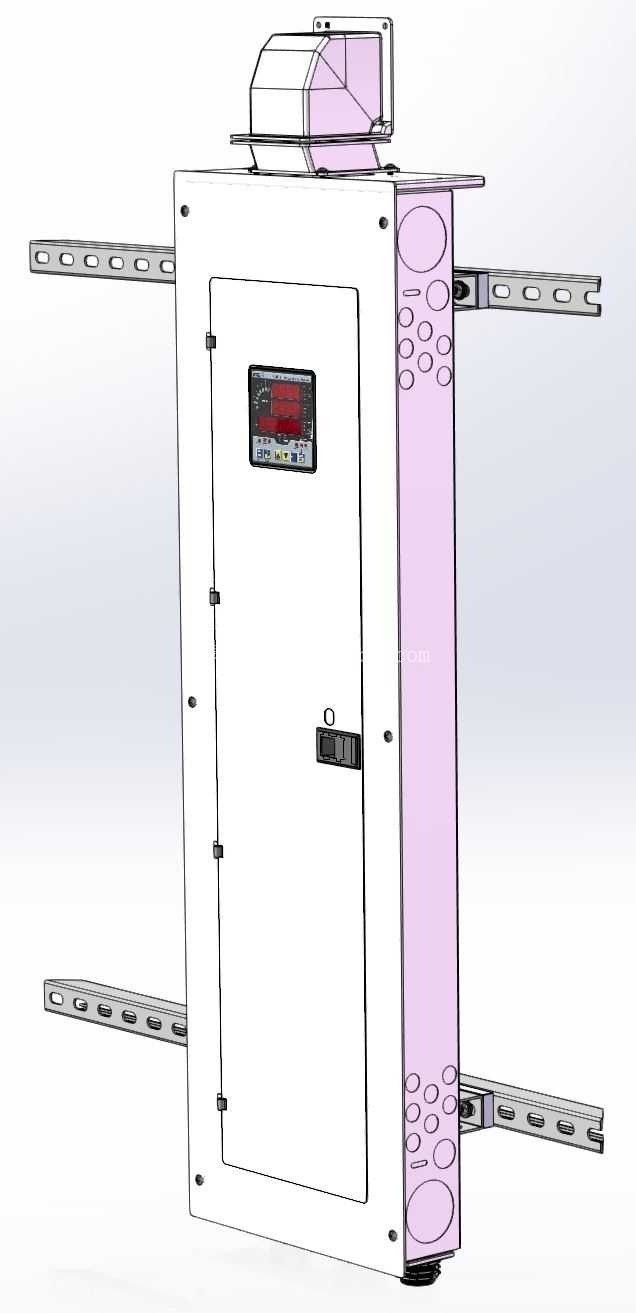

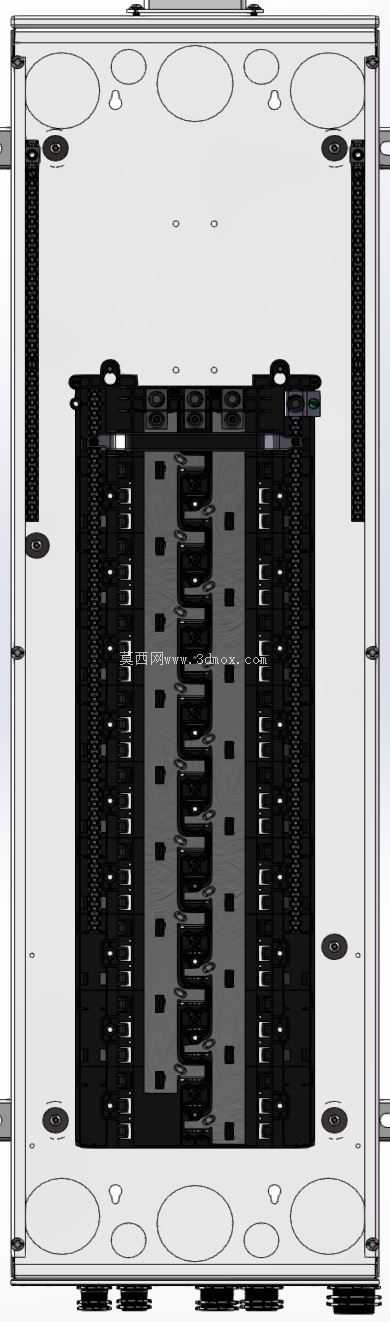

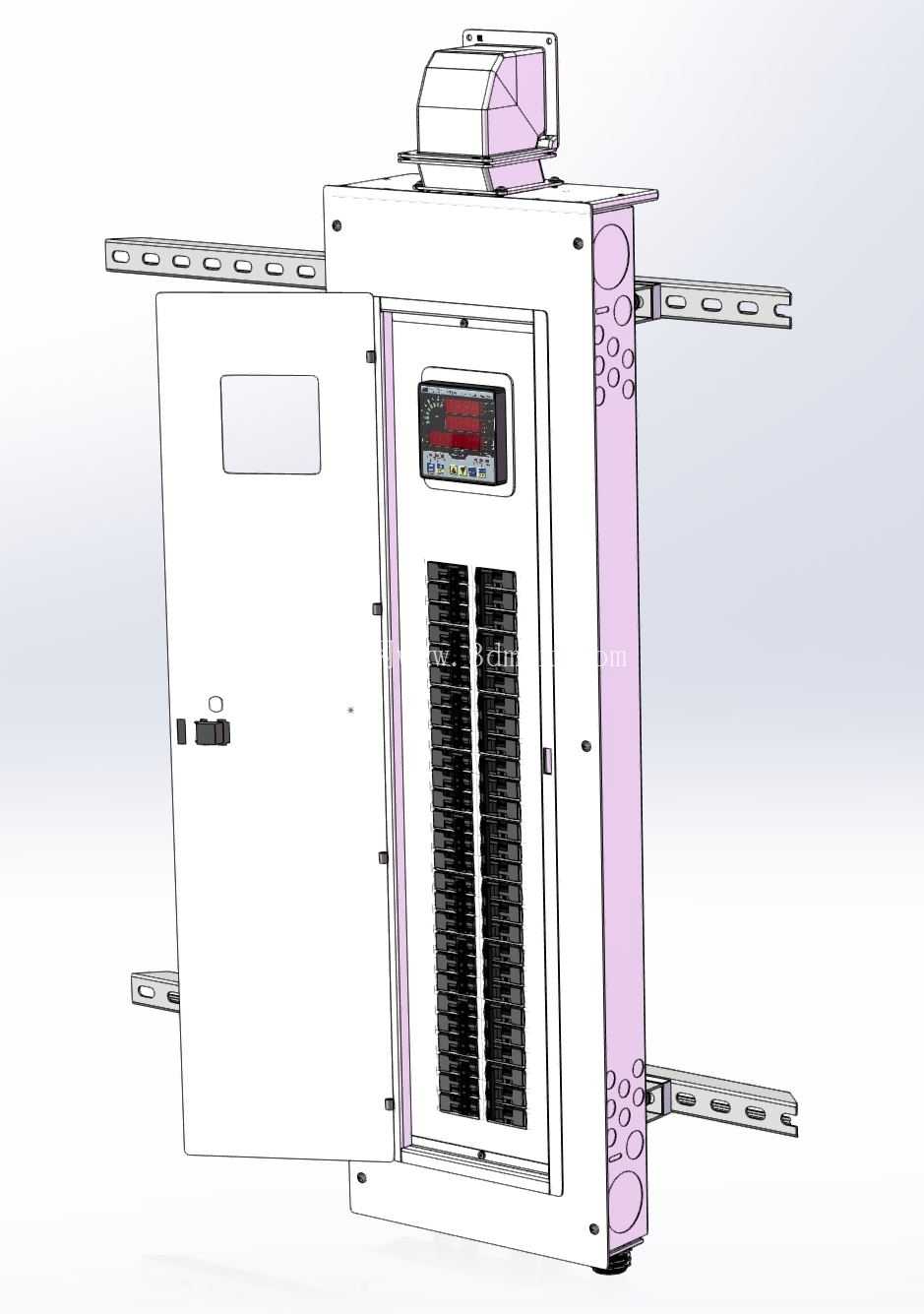

从三维建模的工程视角来看，该模型完整还原了柜体的钣金结构、内部安装导轨、母线排布、门板铰链与锁具结构、进出线敲落孔位置，建模时严格按照实际安装尺寸还原各部件的装配关系，柜体上的安装孔位、导轨安装位置、母线固定点均与实际产品一致，可直接用于配电间布置的碰撞检查、安装模拟，也可作为配电系统教学、产品展示的三维载体。建模过程中对内部断路器的安装间隙、母线的电气安全间隙做了准确还原，相邻带电部件之间的间隙满足低压配电设计规范的要求，避免出现模型结构与实际电气安全要求不符的问题。柜体两侧的安装支架、顶部的进线接口、底部的出线敲落孔均按实际产品结构建模，可直接导出工程图用于安装支架的预制、开孔定位，减少现场安装的二次加工工作量。
