伊顿GHQ1020单极20A热磁断路器

在低压末端配电场景里，这类单极热磁断路器是分支回路保护的核心元件，常见于工业控制柜内部的277V交流照明回路、小型动力设备配电支路，以及商用建筑的楼层配电盘单相出线端，承担着线路过载、短路故障时快速分断的职责，避免故障电流引燃线路绝缘层、烧毁后端用电设备。不同于框架式断路器的大容量整定值，这款20A额定电流的单极产品，适配的是负载功率在5kW以内的单相回路，14kA的分断能力刚好匹配末端配电点的预期短路电流水平，既不会因为分断能力冗余造成成本浪费，也能在故障电流峰值到来前可靠脱扣。

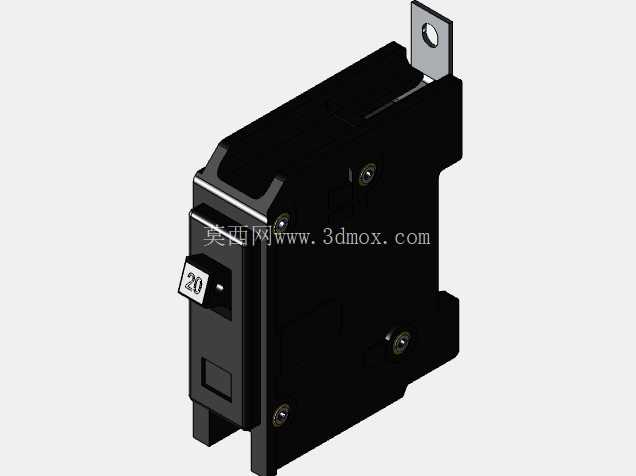

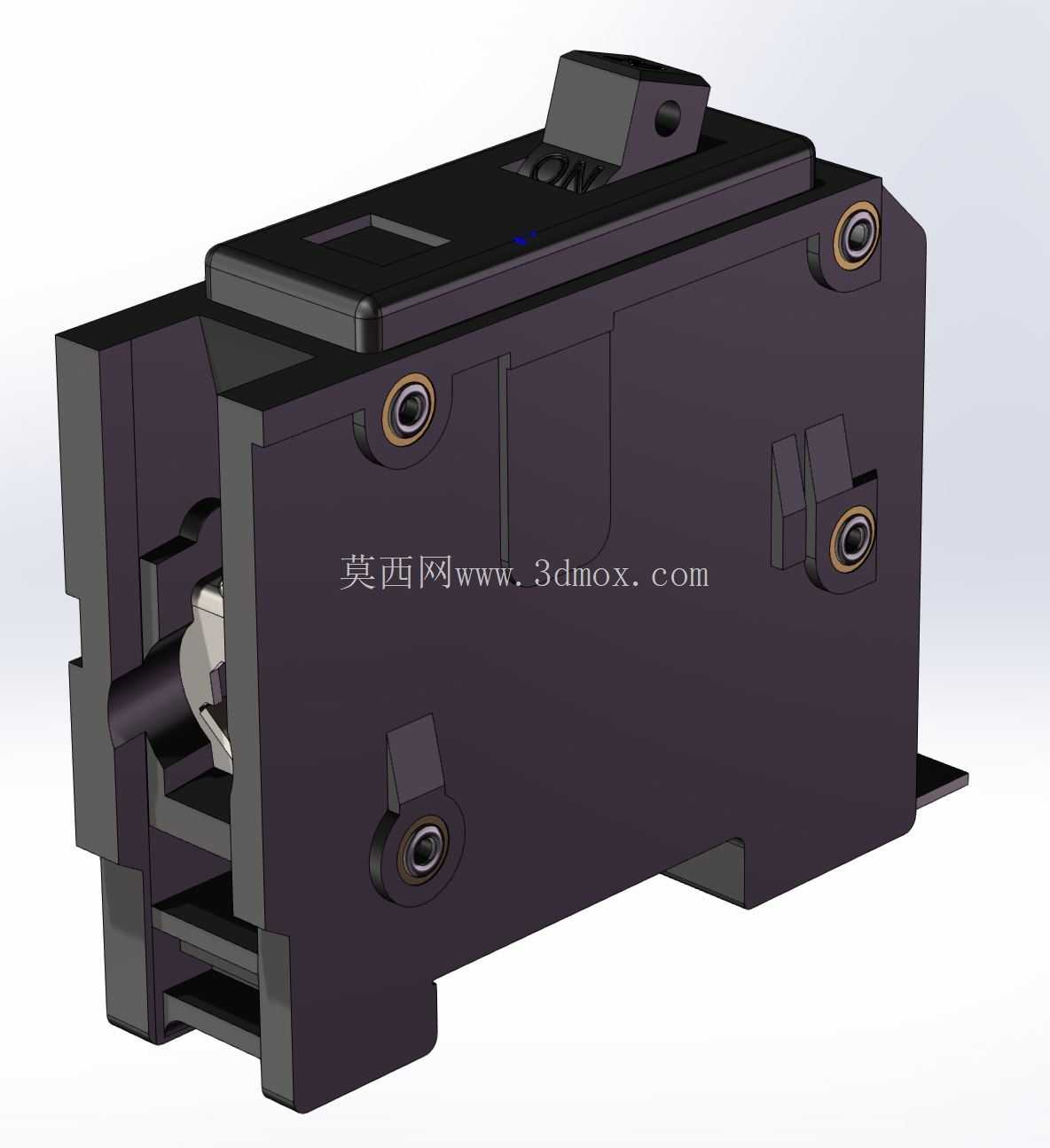

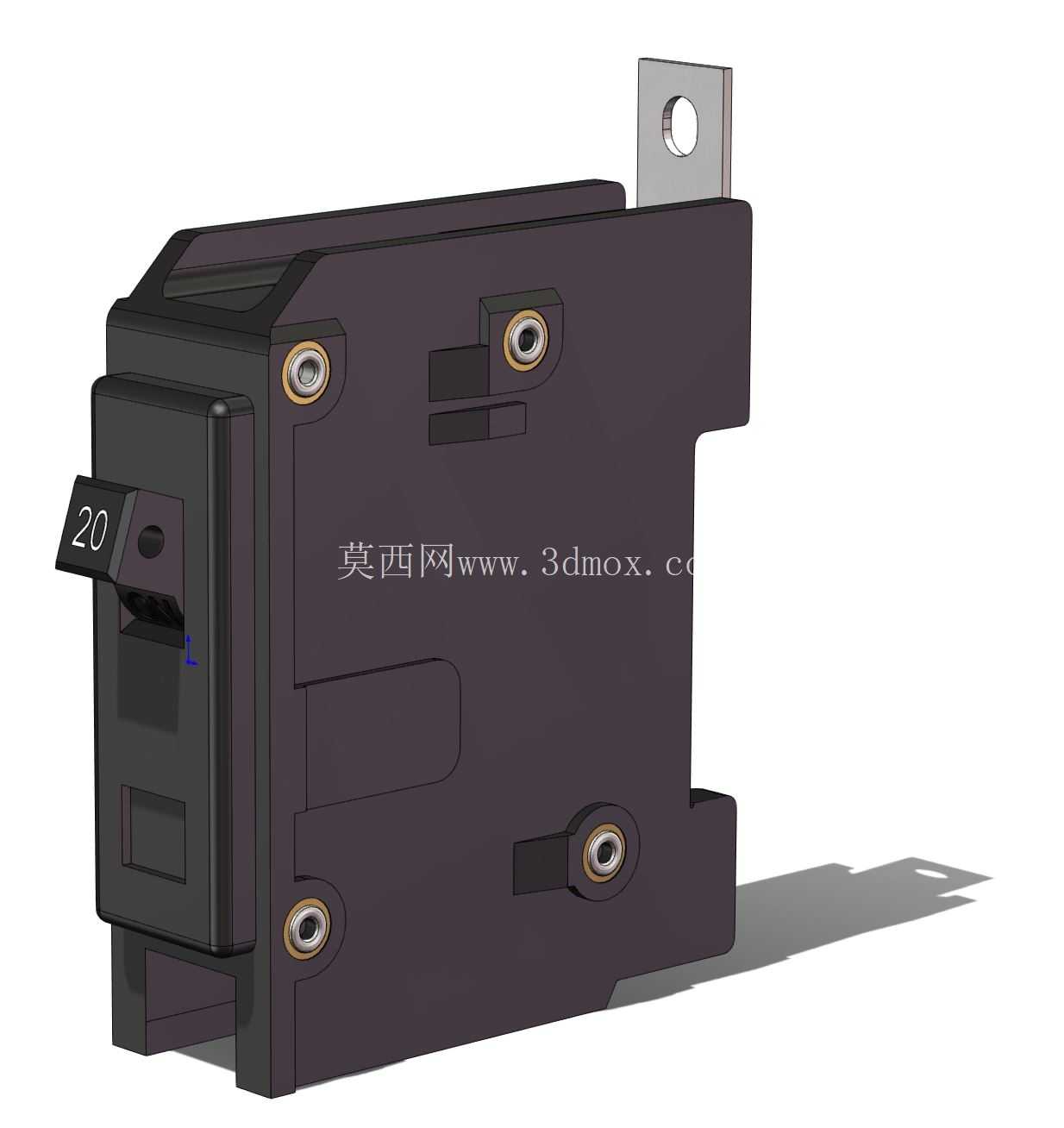

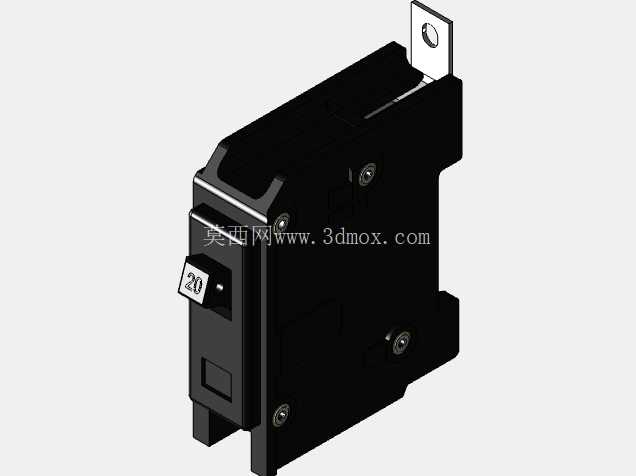

从结构设计逻辑来看，这款产品采用热磁双脱扣架构，热脱扣单元依靠双金属片受热弯曲的特性实现过载保护，当回路电流长时间超过额定值，双金属片持续升温变形推动脱扣机构动作，反时限特性匹配线缆的长期载流耐受曲线，避免线缆长期过热老化；磁脱扣单元则依靠电磁线圈的瞬时吸力，在短路电流出现的毫秒级时间内直接驱动机构分断，不需要等待热元件升温，应对突发短路故障的响应速度足够快。产品本体采用不可互换的单极结构设计，没有多极拼装的拼接间隙，本体外壳采用高强度阻燃热固性塑料，耐受分断电弧时的高温冲击不会出现熔融滴落，安装时直接卡装在标准DIN导轨上，顶部伸出的金属安装片带定位孔，既可以通过导轨卡扣固定，也能额外加装螺丝实现防松固定，适配振动较大的工业设备内部安装场景。

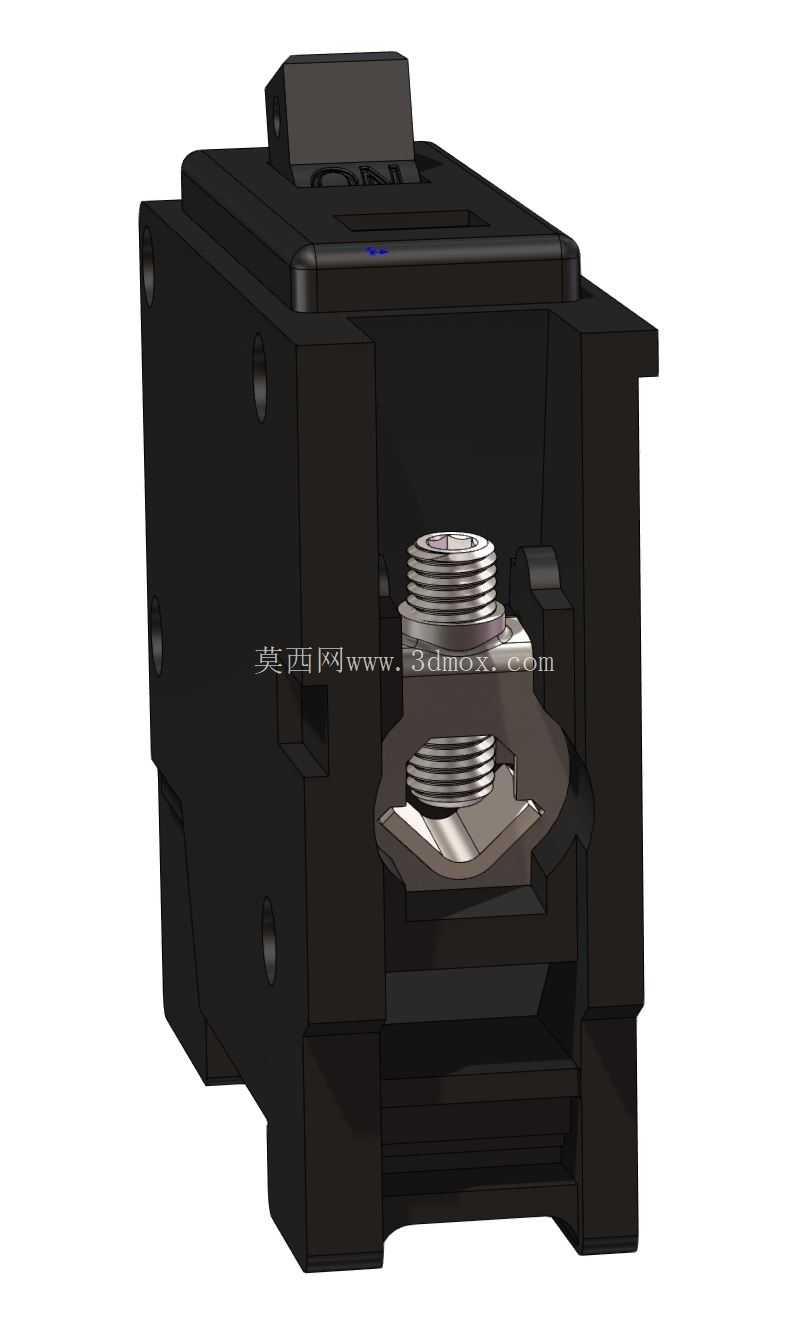

实际选型使用时需要注意安装边界，产品本体宽度为标准单极模数，在配电盘内排布时相邻回路不需要预留额外间隙，但是本体上下端的接线端子需要预留足够的接线操作空间，进线端接电源侧、出线端接负载侧的标识清晰，接线时需要将导线端头压接冷压端子后再锁紧螺丝，避免多股线散丝造成的接触不良。操作手柄突出本体表面的高度符合低压电器安全标准，手柄上清晰标注20A额定电流值，分合闸位置有明确的状态标识，运维人员在盘前操作时不需要额外工具就能判断回路通断状态。不同于家用微型断路器的轻量化设计，这款产品的内部触头采用银合金材质，耐受多次分断冲击的磨损能力更强，适合工业场景下偶尔带载分合操作的使用需求，不会因为几次带载分闸就出现触头烧蚀粘连的问题。

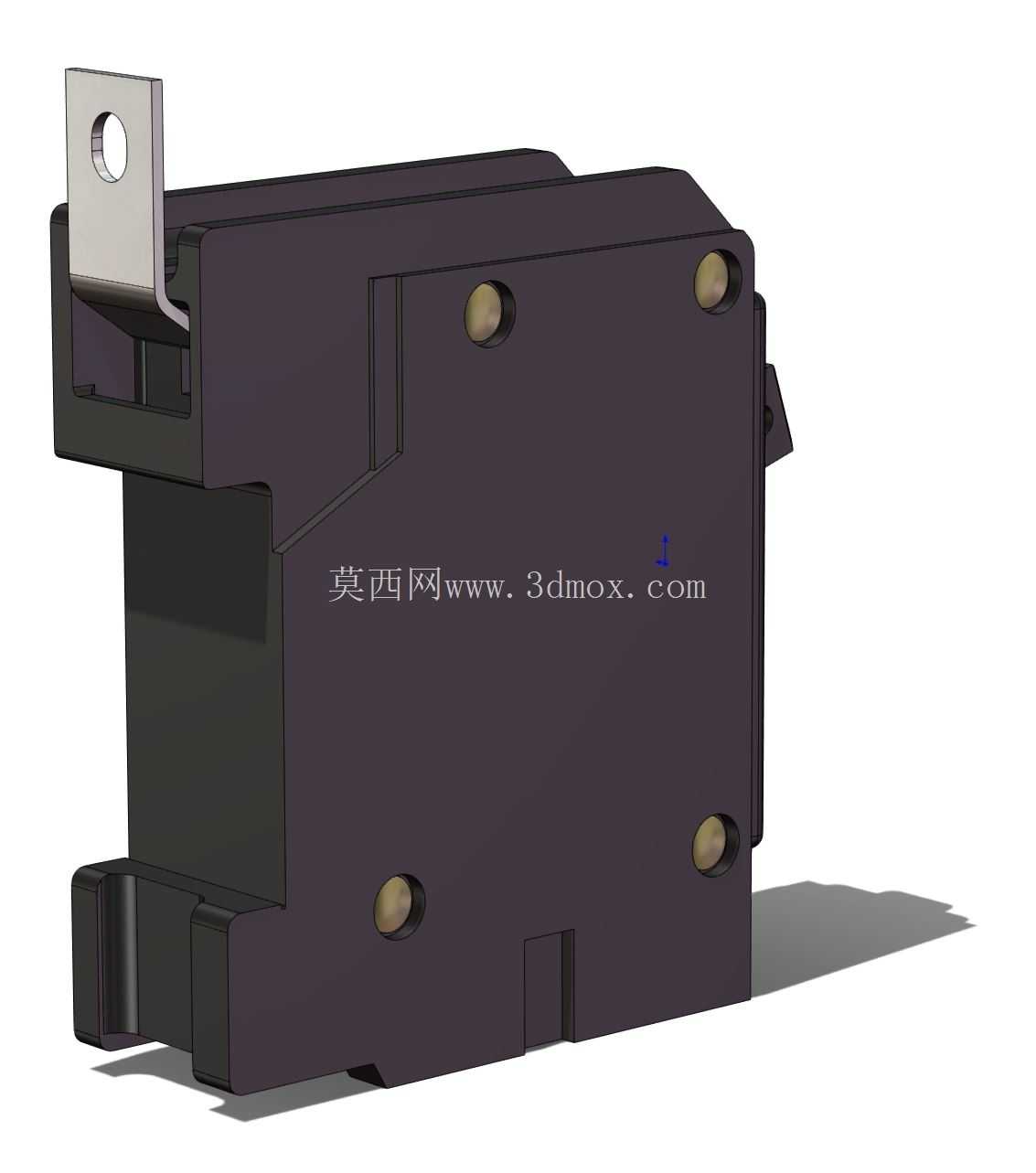

建模还原这类元件时，需要重点关注安装接口的尺寸精度，顶部固定片的安装孔中心距、底部导轨卡槽的尺寸公差需要严格匹配实物，否则在做配电盘三维布局时会出现安装干涉；本体侧面的螺丝孔是外壳装配孔，不需要做安装配合，但是建模时需要还原其位置和深度，保证外观和实物一致；操作手柄的摆动角度需要和实际分合闸行程匹配，做机构运动仿真时可以还原真实的操作手感。在做设备电气布局三维设计时，这类断路器的排布需要考虑散热空间，虽然单极产品本身发热不大，但是多台并列排布时如果环境温度超过40摄氏度，需要按照降容系数修正实际承载电流，建模时可以在本体周围预留出散热间隙，避免后期实际安装时出现载流能力不足的问题。另外产品的进出线端子的接线方向是垂直向下，在三维布线时导线从端子引出后的弯曲半径需要符合线缆施工规范，不能硬折导线造成绝缘层损伤，建模时可以提前预留出布线空间，避免后期生产装配时出现线缆无法弯折到位的问题。
