伊顿30A三极热磁断路器结构设计

在低压配电系统的终端保护回路设计中，三极塑壳断路器是承担过载、短路保护的核心元件，这款额定电流30A的热磁式断路器，主要适配交流480Y/277V、直流125/250V的配电场景，常见于工业控制柜、生产线配电分支、小型设备电源进线端，也可在民用建筑的三相动力回路中作为过载与短路保护器件使用。从实际工程应用来看，这类固定热脱扣、固定磁脱扣的断路器，不需要现场调整保护参数，适合保护特性固定、负载类型稳定的回路，比如常规三相异步电机的配电保护、车间照明三相回路、小型加热设备的电源分断，能在回路出现过载电流时通过双金属片受热形变触发脱扣，避免线路长期过热引发绝缘老化，在出现短路大电流时通过电磁机构瞬时动作，快速切断故障回路，防止故障范围扩大。

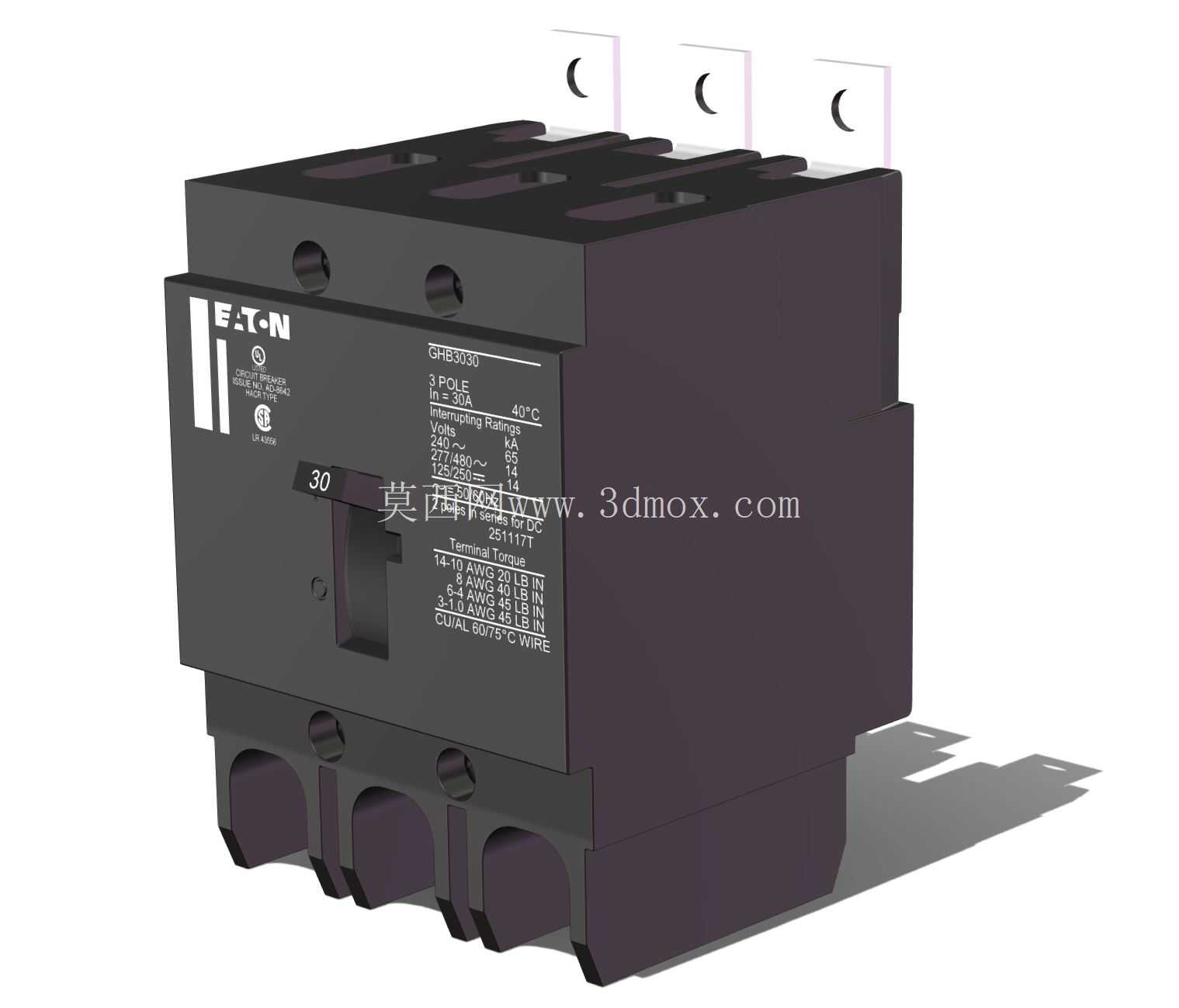

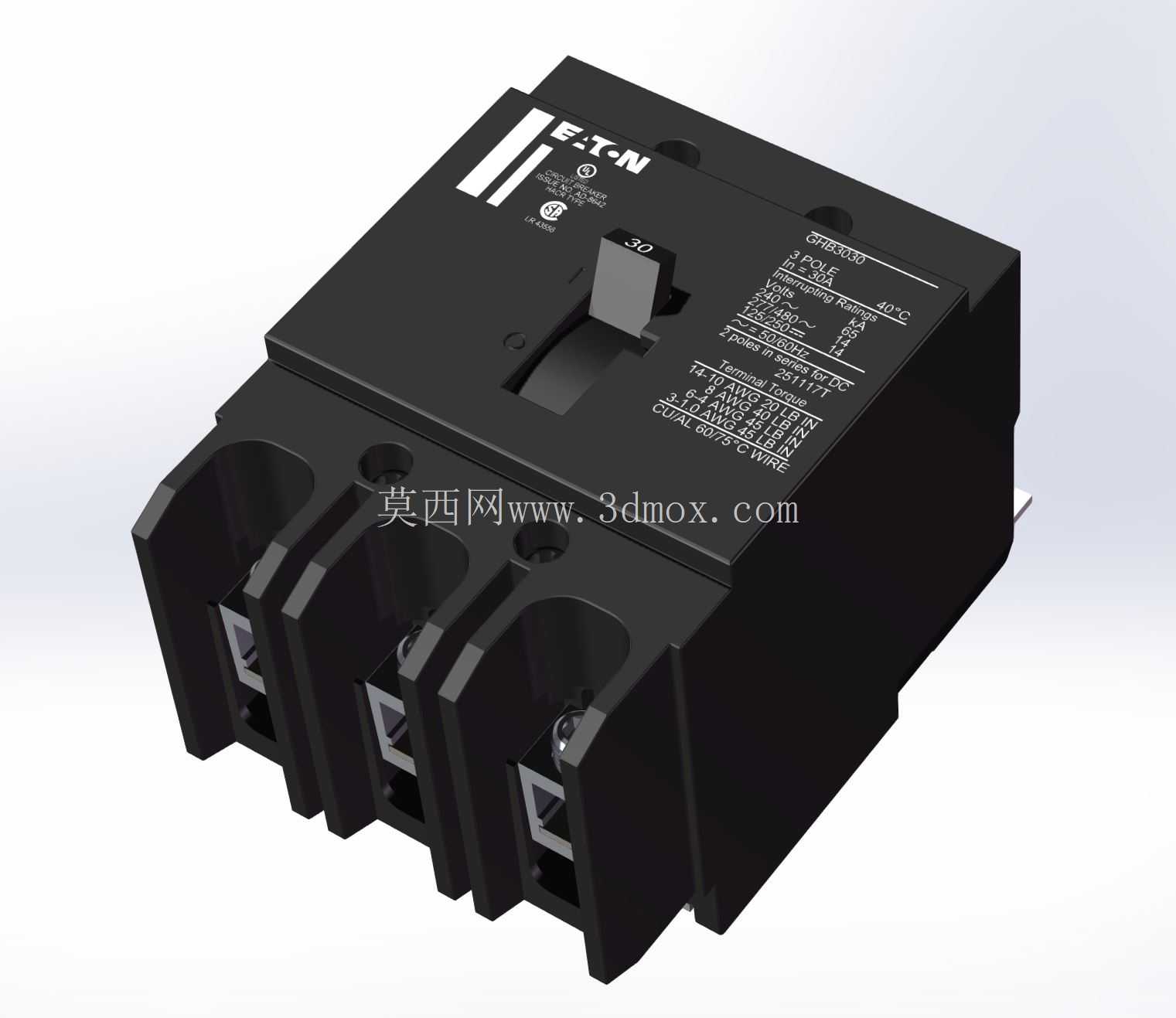

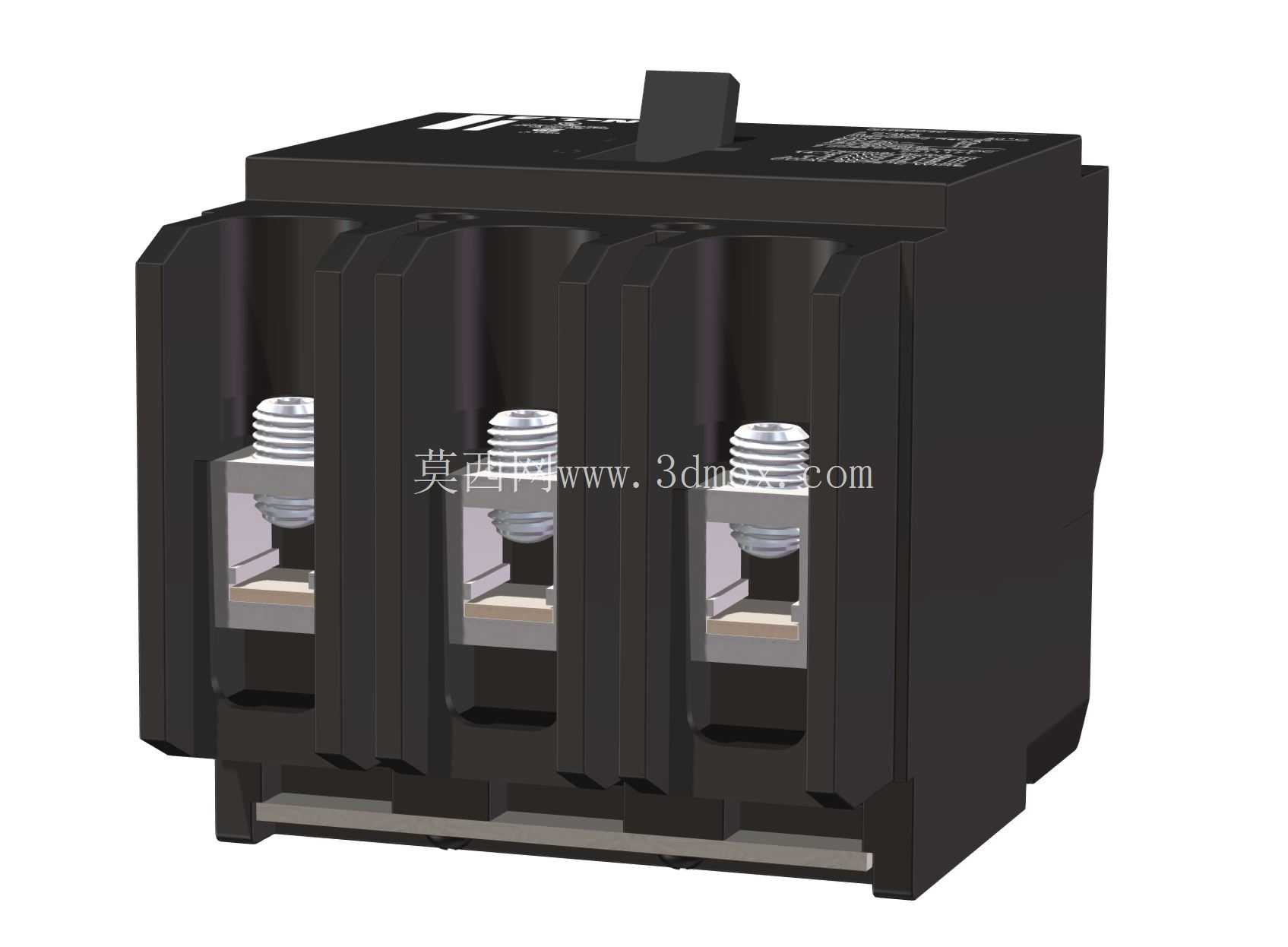

从结构设计角度看，这款断路器采用G型塑壳框架，整体外壳采用高强度阻燃工程塑料注塑成型，外壳的筋位设计既保证了结构强度，也在分断故障电流时能承受内部电弧产生的压力，避免壳体破裂。操作手柄位于壳体正面中部，手柄的行程与脱扣位置有明确的状态区分，合闸、分闸、脱扣三个位置有明显的手感反馈，运维人员在现场可以直接通过手柄位置判断断路器的工作状态。三个进线端与出线端分别位于壳体上下两侧，接线端子采用压线框结构，能适配不同线径的铜导线，端子处的挡板设计可以避免接线时误触相邻带电部位，降低安装过程中的触电风险。

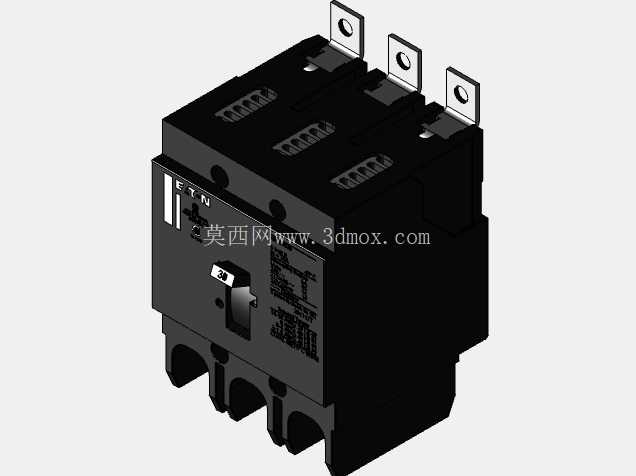

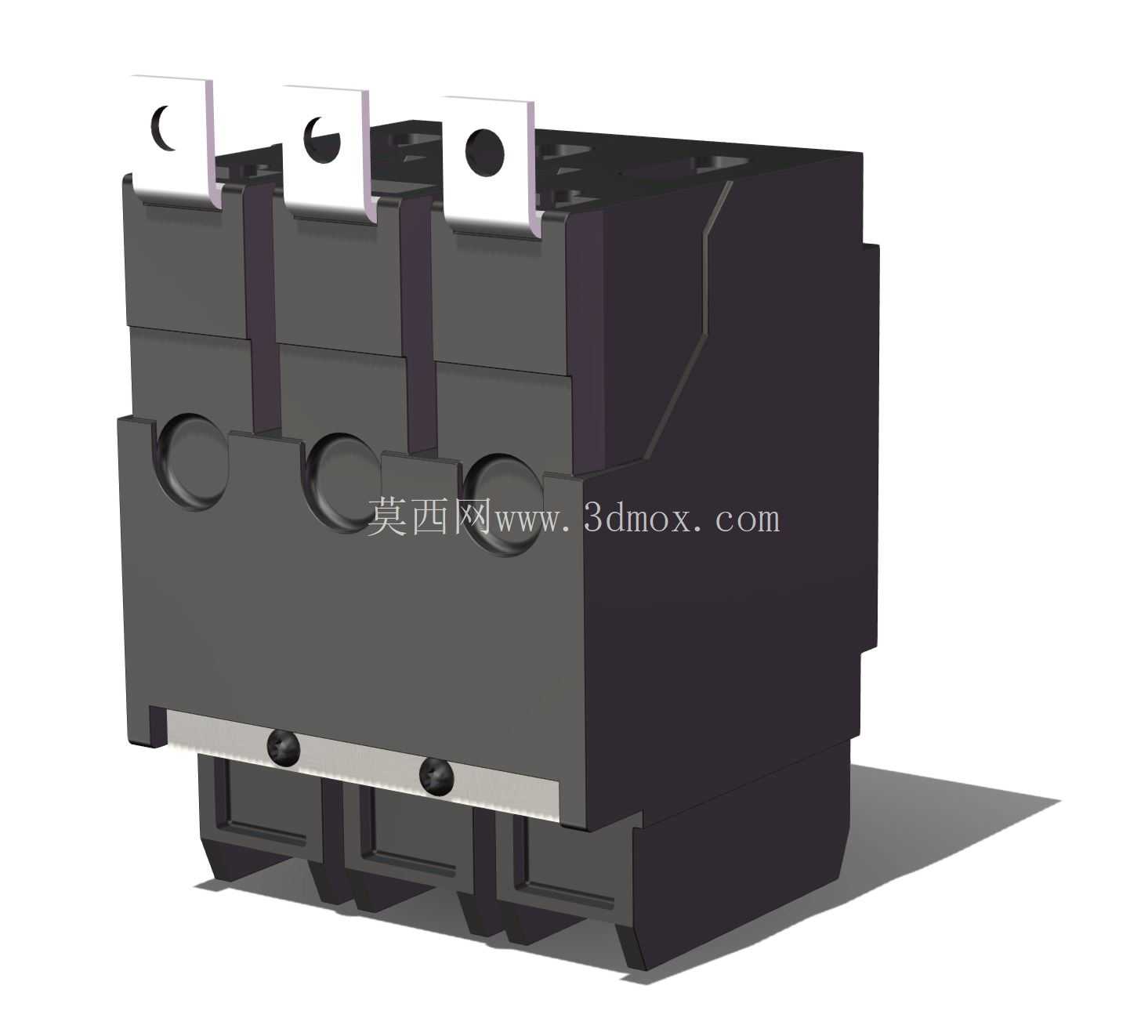

在三维建模的细节处理上，这款模型还原了断路器的安装边界尺寸，壳体两侧的安装孔位位置、孔距都符合实际安装要求，底部的安装导轨适配结构也做了准确还原，设计人员在做控制柜布局时，可以直接调用模型核对安装间隙，保证柜内不同器件之间的安全爬电距离，也能提前核对接线空间是否满足线缆弯曲半径要求。模型的外形细节上，壳体表面的参数标识区域、操作手柄的防滑纹理、端子处的紧固螺丝位置都做了对应还原，不会出现建模时的结构错位问题。

从设计思路来看，这类固定参数的热磁断路器，核心是在有限的壳体空间内整合热脱扣元件、磁脱扣元件、灭弧室、操作机构几个核心部分。热脱扣元件匹配30A额定电流的发热特性，双金属片的形变行程经过校准，在1.05倍额定电流下长期不动作，1.3倍额定电流下能在规定时间内触发脱扣；磁脱扣的线圈匝数与铁芯行程匹配短路动作阈值，在回路电流达到设定的短路倍数时，能快速吸合铁芯触发脱扣机构，分断时间控制在毫秒级。灭弧室的栅片结构在模型中也有体现，分断时产生的电弧会被栅片切割成短弧，快速冷却熄灭，避免电弧持续烧蚀触头。

在实际选型与安装校核中，这款断路器的外形宽度、深度、高度尺寸都符合常规三极塑壳断路器的安装尺寸规范，既可以通过标准导轨安装，也能通过螺丝直接固定在安装板上，适配不同的柜内安装方式。模型还原的安装边界可以帮助结构设计人员在做三维布线时，提前规划线缆的走向，避免线缆与断路器操作手柄、其他相邻器件产生干涉，也能核对柜内的散热空间是否满足要求，因为断路器在带载工作时会有一定的温升，需要预留足够的空气流通间隙，避免长期高温环境下降低器件使用寿命。

对于三维建模从业者来说，这类低压电器模型的核心是保证安装尺寸的准确性，因为在做配电设备的整体装配时，器件的安装孔位、外形边界如果出现偏差，会直接导致实际生产装配时出现干涉问题，无法正常安装。这款模型在结构细节上的还原度，能满足工程设计阶段的布局校核、装配模拟、干涉检查需求，不需要设计人员再花费时间重新测绘器件尺寸，可以直接导入装配环境中使用，提升配电柜体、设备电控部分的设计效率。在设备电控系统设计中，这类断路器作为电源进线的第一级保护器件，其安装位置、操作空间都有明确的规范要求，模型的准确还原能帮助设计人员在方案阶段就验证操作空间是否满足运维要求，保证合闸、分闸操作时不会被周边器件阻挡，也能预留足够的接线操作空间，方便现场施工人员完成接线作业。
