伊顿PRL2X定制款馈电配电盘结构设计

这款定制化馈电配电盘主要面向商业建筑、中小型工业厂区、数据中心辅助供电区这类对供电可靠性、空间利用率有较高要求的场景，作为低压配电系统的终端馈电核心单元，承担着将上级母线电源分流至各末端用电回路的核心作用，可同时为照明回路、小型动力负载、办公设备供电回路、专用设备供电支路提供稳定的分断保护与电能分配。从实际工程落地的角度看，这类配电盘的设计核心首先要解决的是狭小电气井、壁挂安装位的空间适配问题，20x90x6.5英寸的外形尺寸是经过多场景安装边界校核后确定的，深度方向控制在6.5英寸，刚好适配常规墙面预埋的电气龛位深度，不会出现突出墙面过多影响通道通行、柜门开合的问题，宽度方向预留的安装孔位兼容市面主流19英寸机架安装与壁挂膨胀螺栓固定两种方式，安装时不需要额外定制转接支架，现场施工人员可直接按照预留孔位完成固定，减少现场二次加工的工作量。

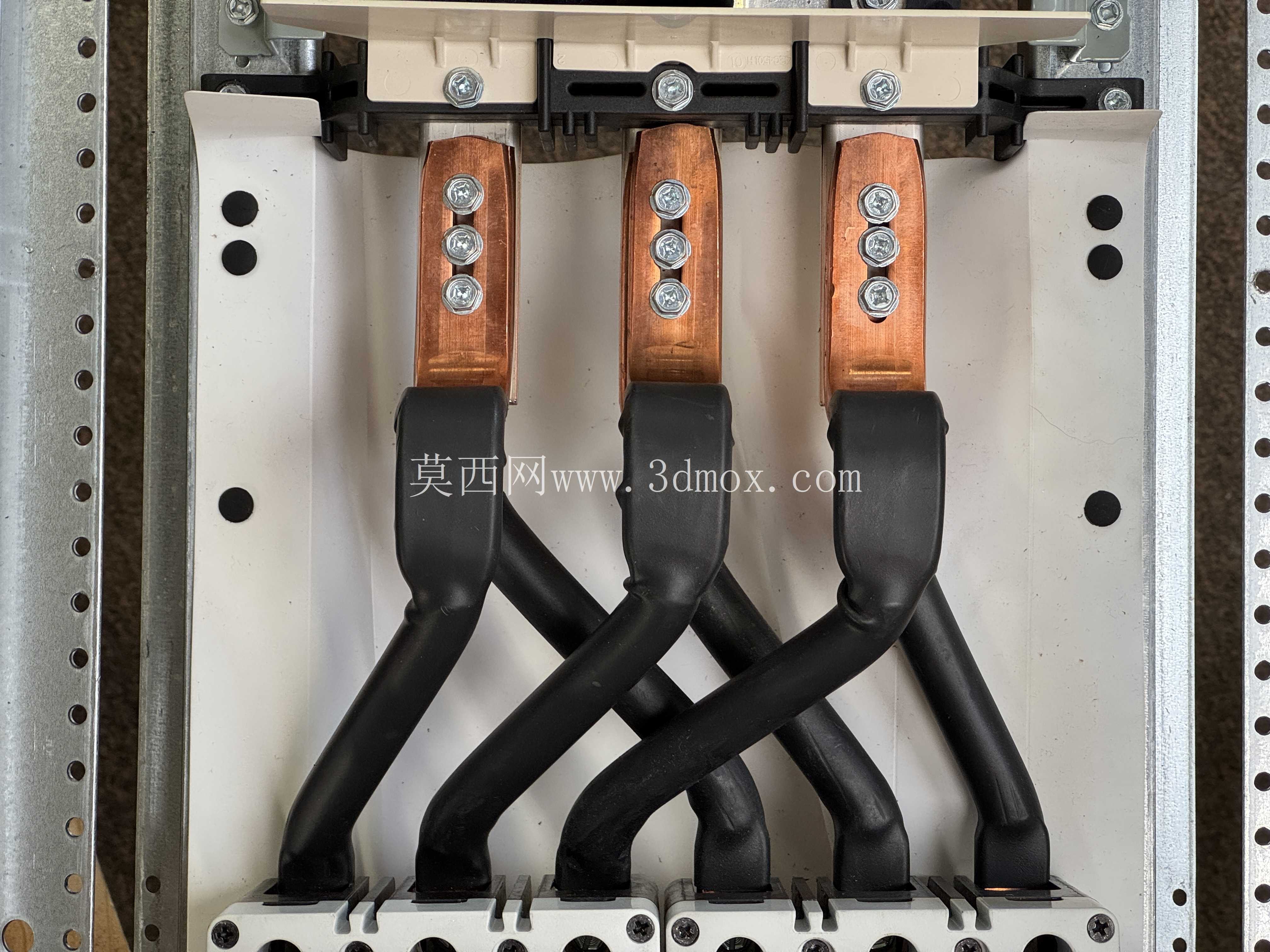

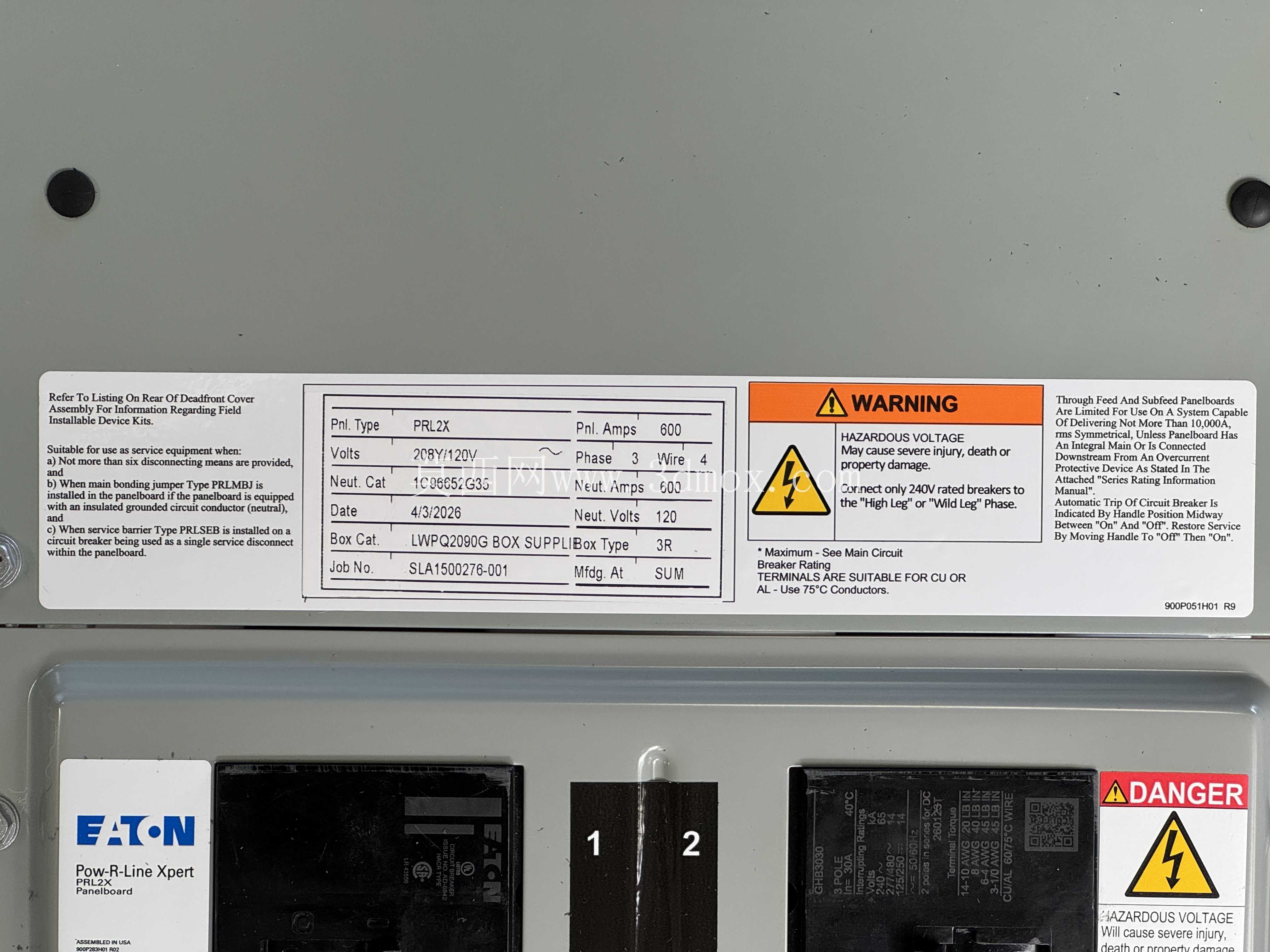

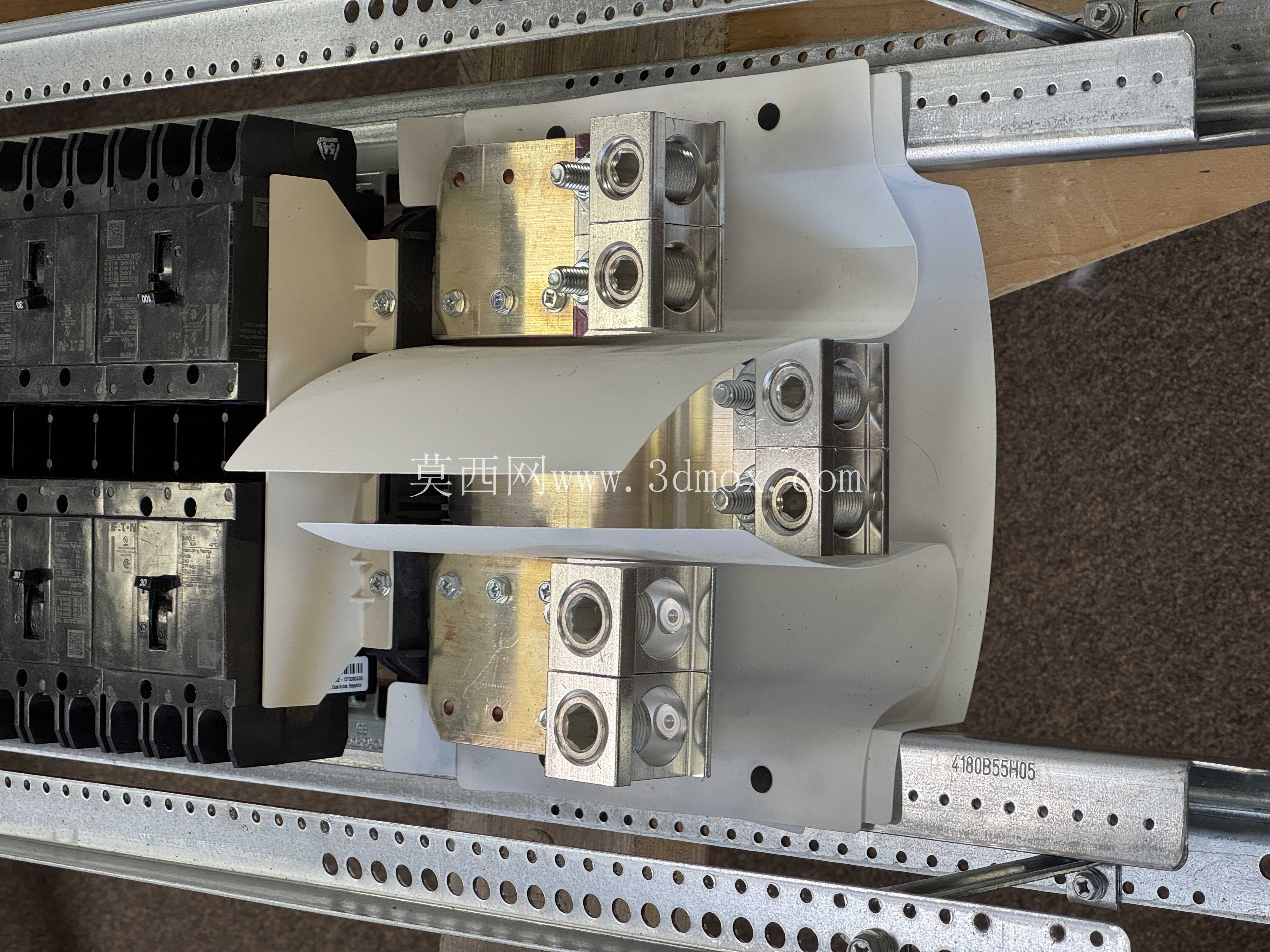

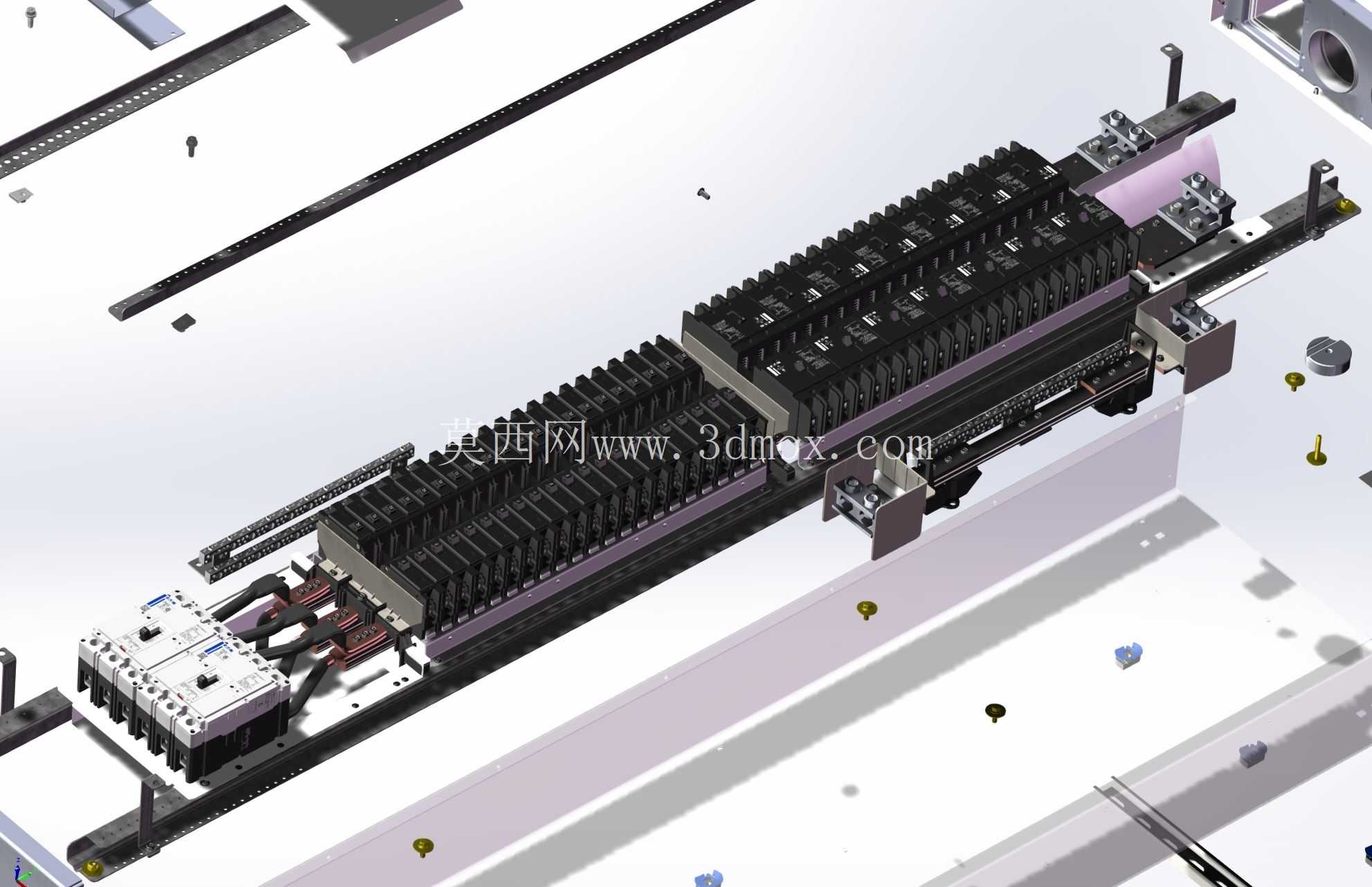

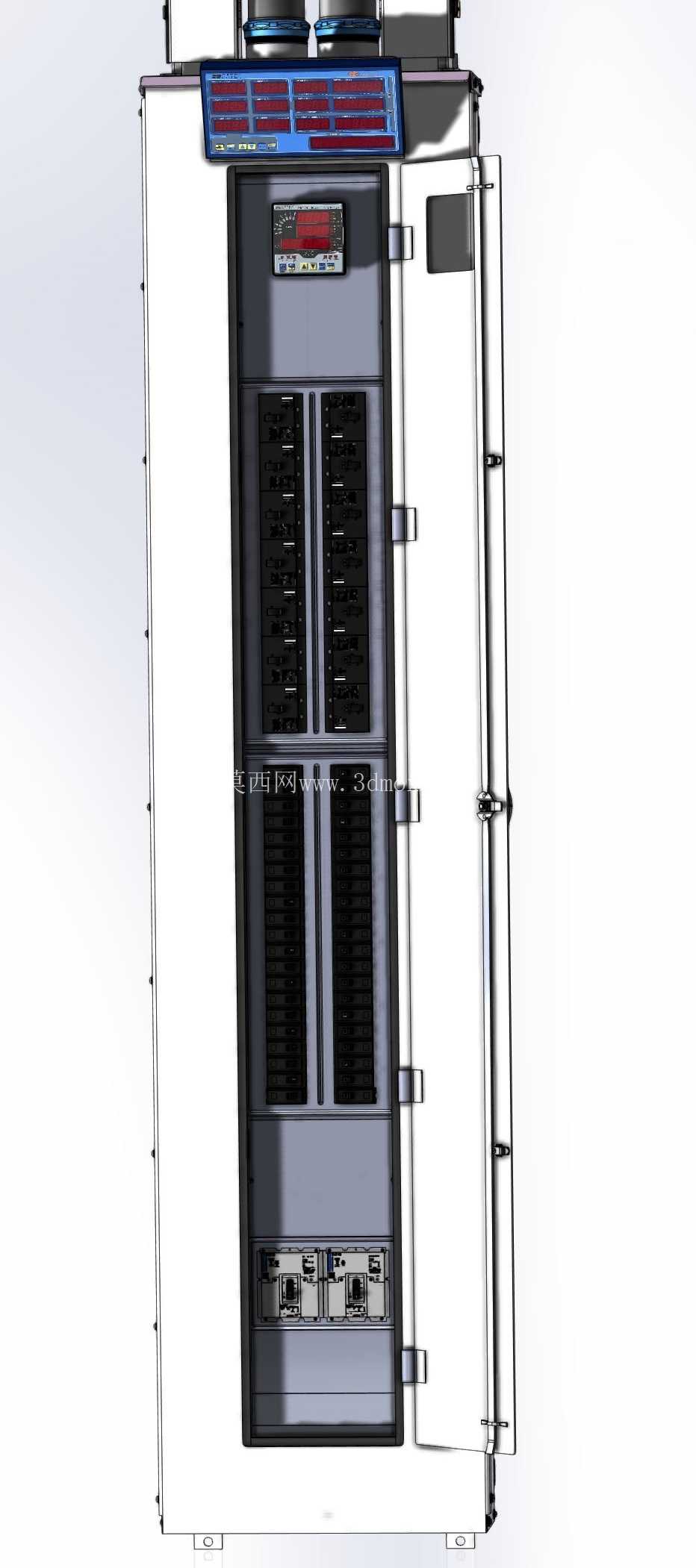

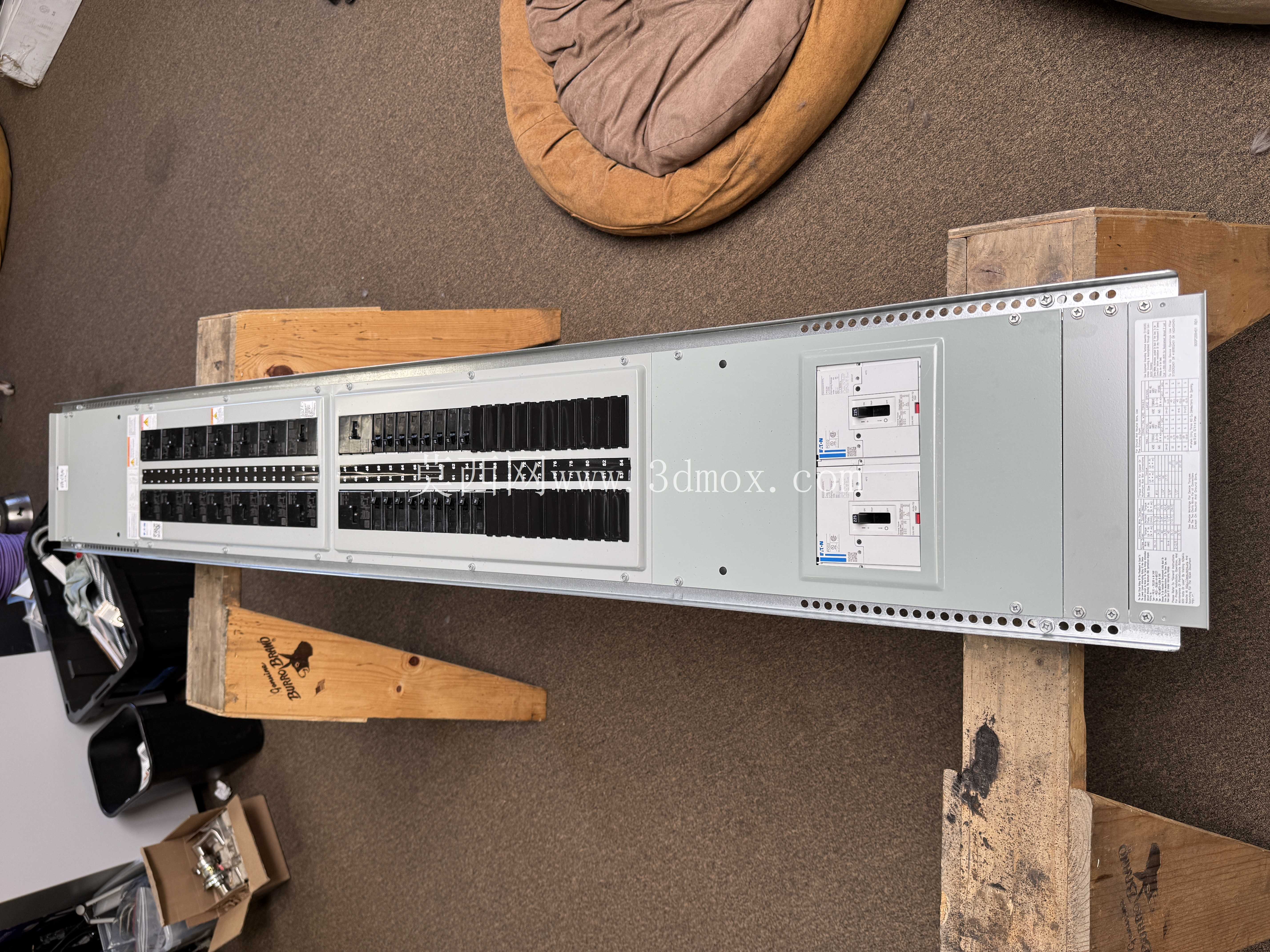

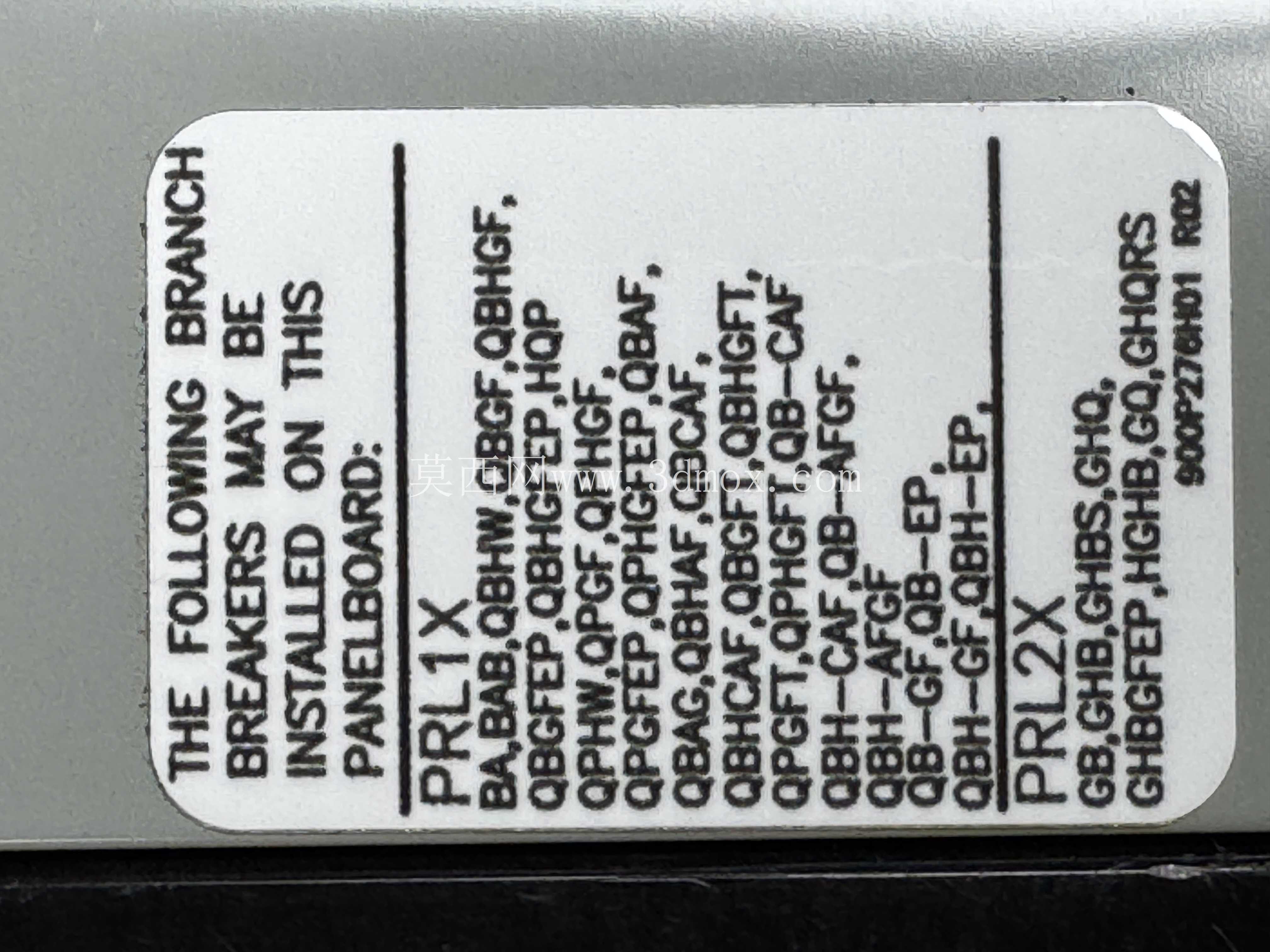

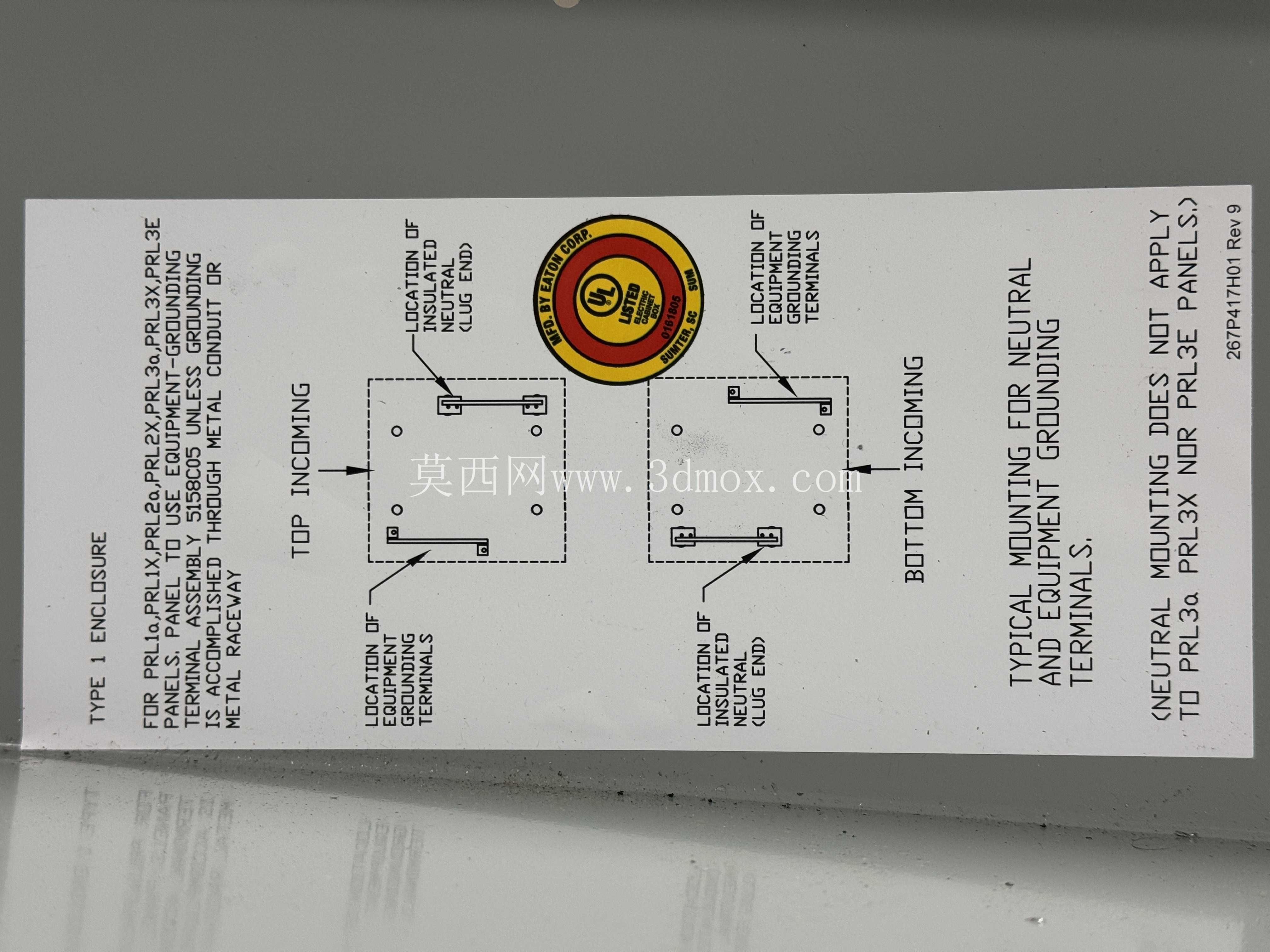

在功能设计层面，这款配电盘额定载流能力达到600A，支持顶部馈电的接线方式，主接线端采用镀锡铜母排，接触电阻更低，长期满负载运行时母排温升控制在标准允许范围内，不会出现局部过热引发的绝缘老化问题。整盘配置84个出线回路，其中包含2路225A的大电流馈电支路，可直接为下级大容量配电箱、大功率专用设备供电，其余支路可搭配100A至225A额定电流的分支断路器，覆盖绝大多数末端负载的电流等级需求，单台柜体即可完成整层办公区或者中小型生产工段的配电需求，不需要多台柜体并联安装，大幅减少了配电设备占用的建筑空间。

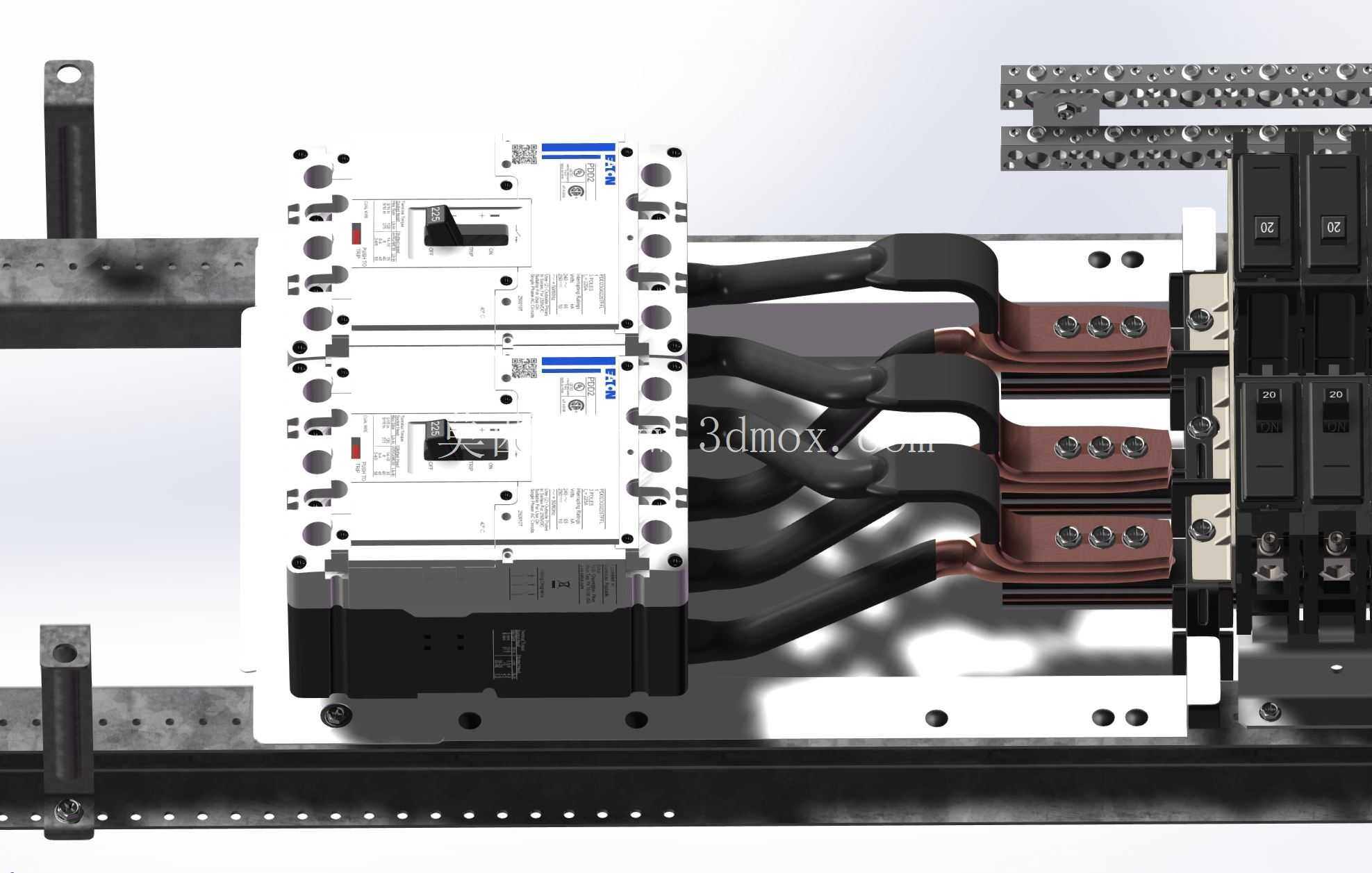

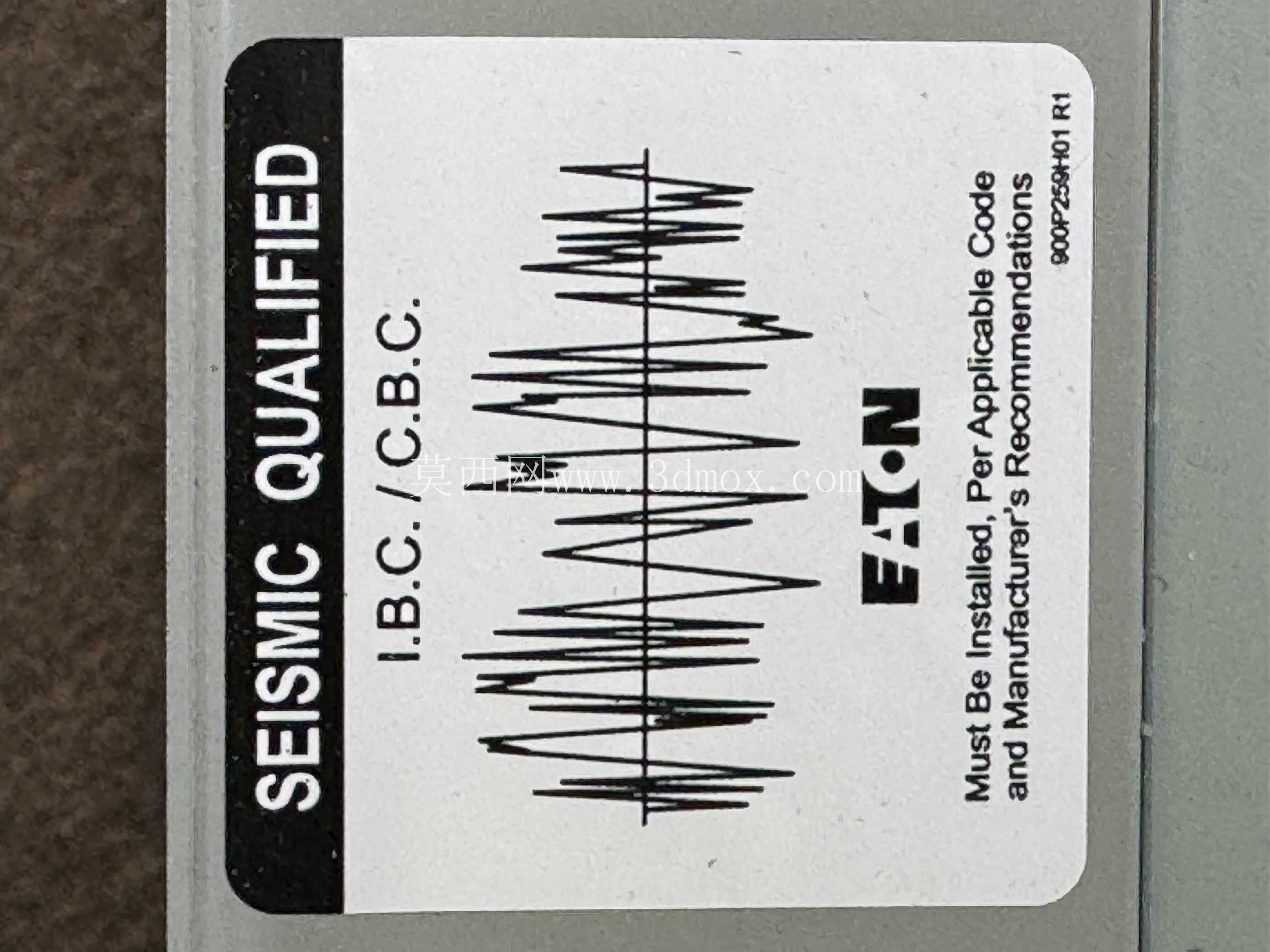

结构设计上充分考虑了现场安装与后期运维的便利性，接线室采用无盖螺钉的快接结构，仅用四枚快装螺钉即可完成接线室盖板的拆装，运维人员不需要携带特殊工具，使用常规螺丝刀甚至手动即可完成盖板拆卸，开展接线、检修作业。母排与断路器安装位之间采用加强型正面支架结构，通过激光切割完成所有结构件的下料，所有边缘都做了倒角去毛刺处理，完全消除了边角锋利部位划伤施工人员、割破线缆绝缘层的风险，同时支架的结构强度经过抗震校核，可满足高抗震要求区域的安装使用标准，即使在建筑出现小幅振动、晃动的情况下，内部断路器、母排的连接位置也不会出现松动移位。分支断路器的安装位采用反光白色绝缘材料做衬底，在光线昏暗的电气井、地下配电间内作业时，衬底的反光效果可以帮助运维人员快速识别断路器的分合状态、接线端子位置，提升昏暗环境下的作业效率与安全性。

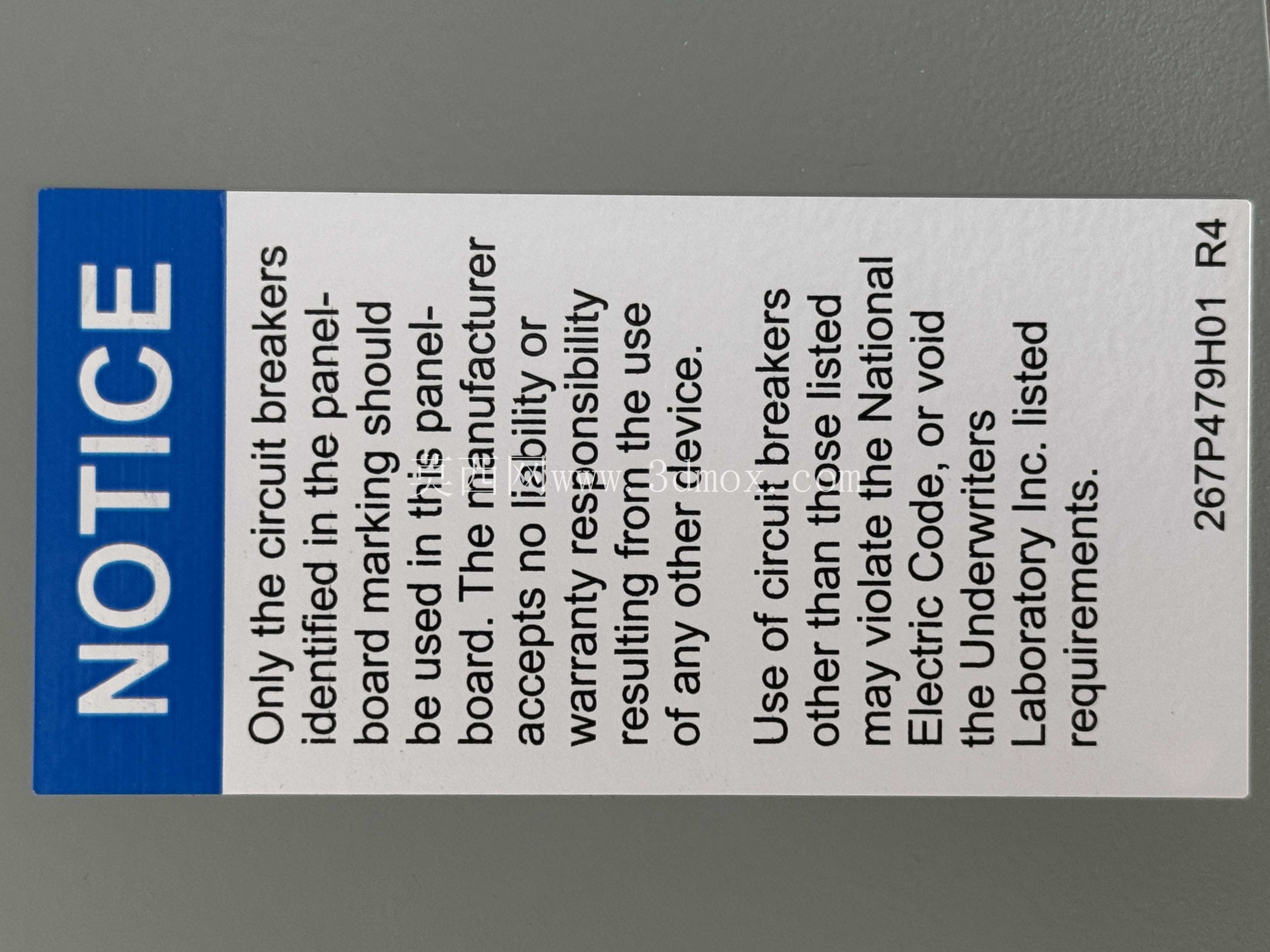

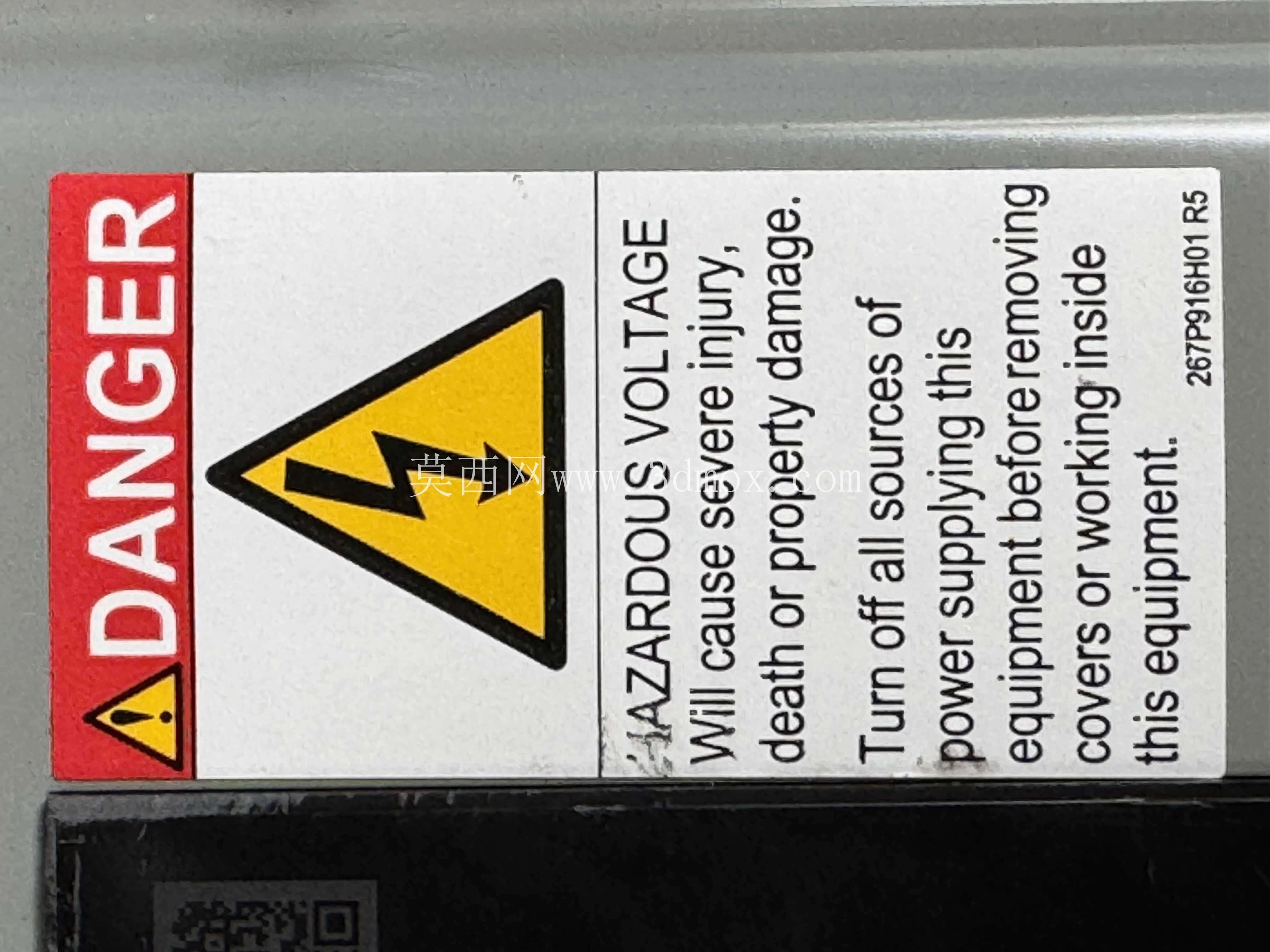

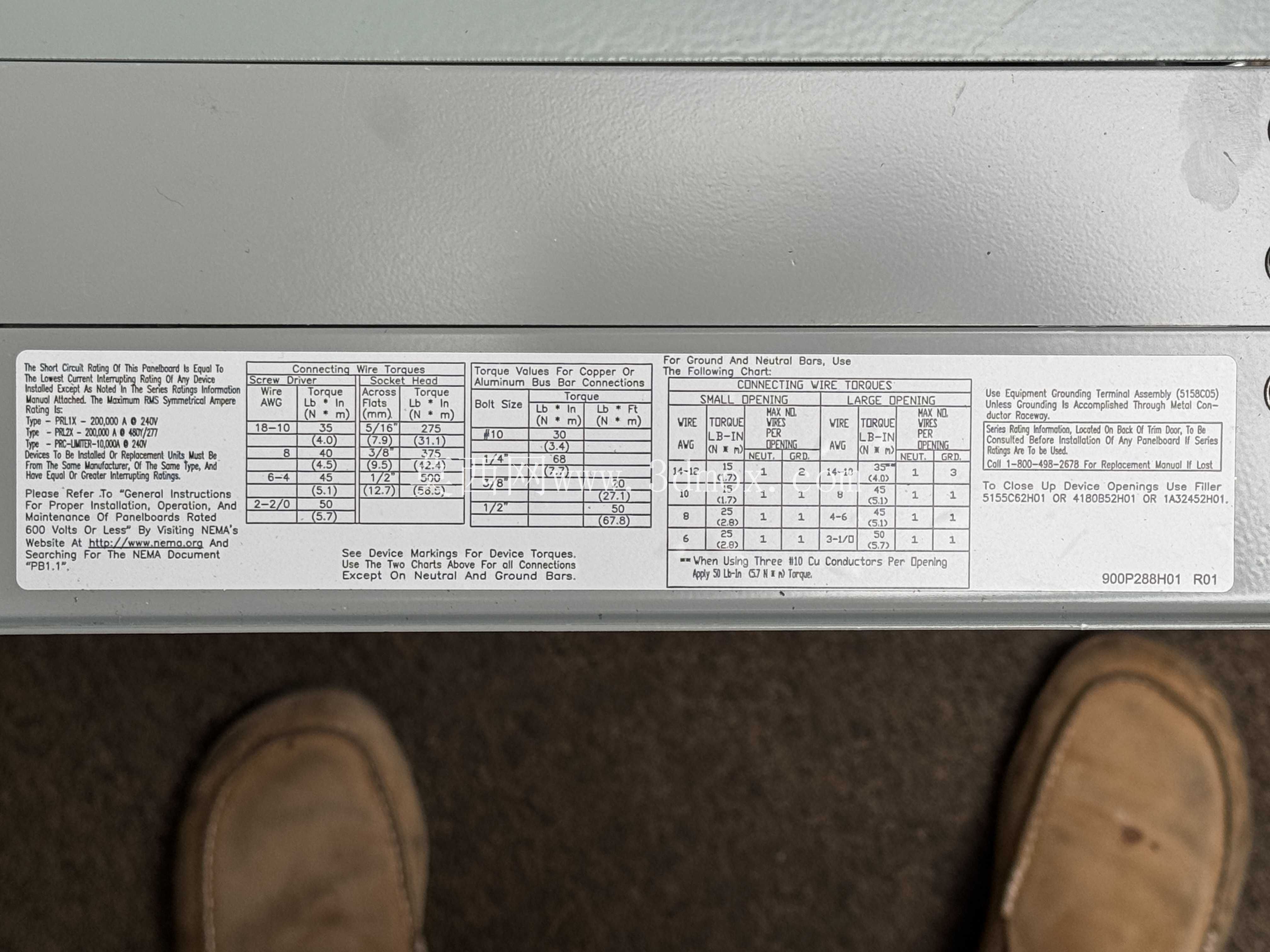

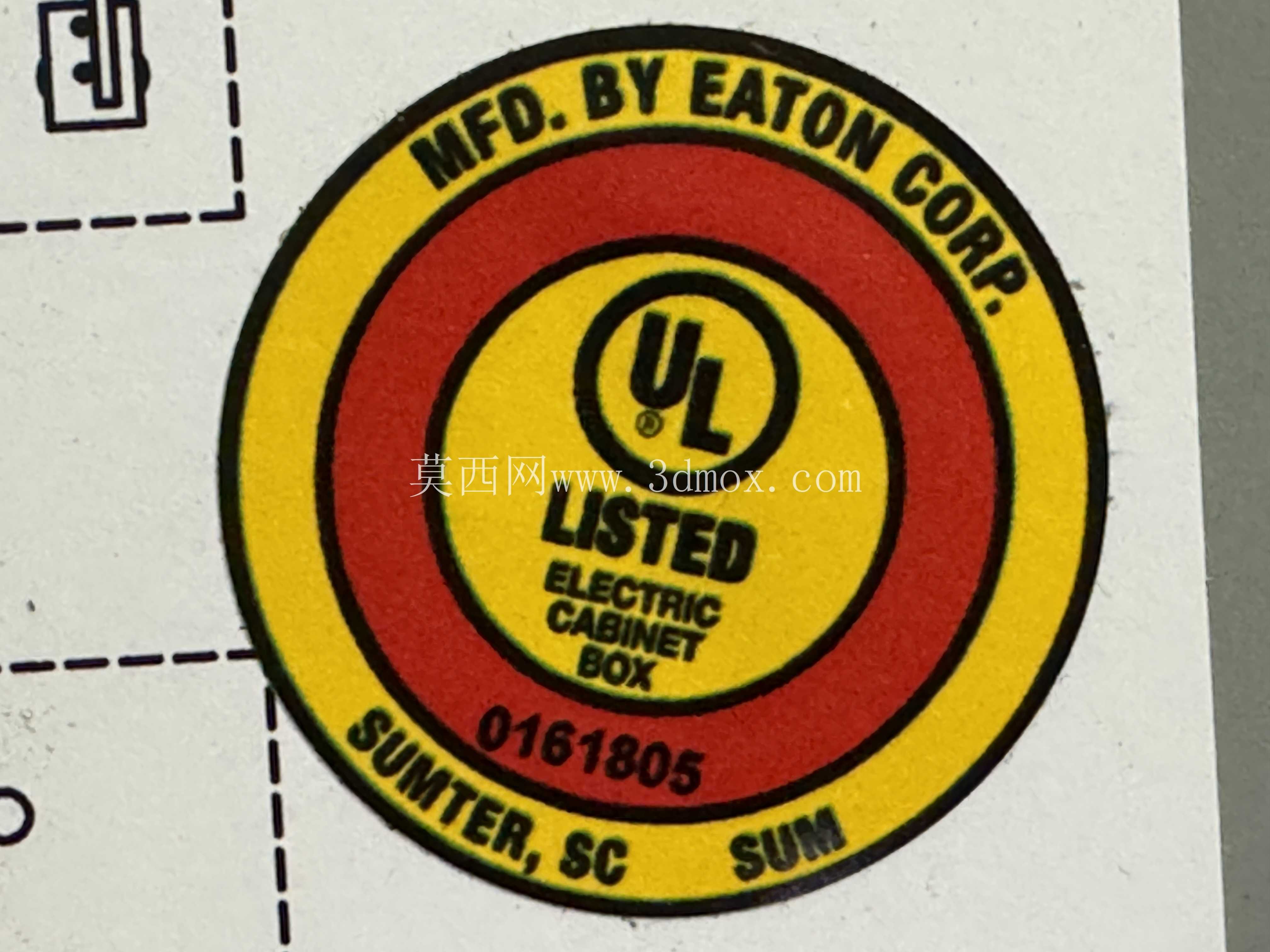

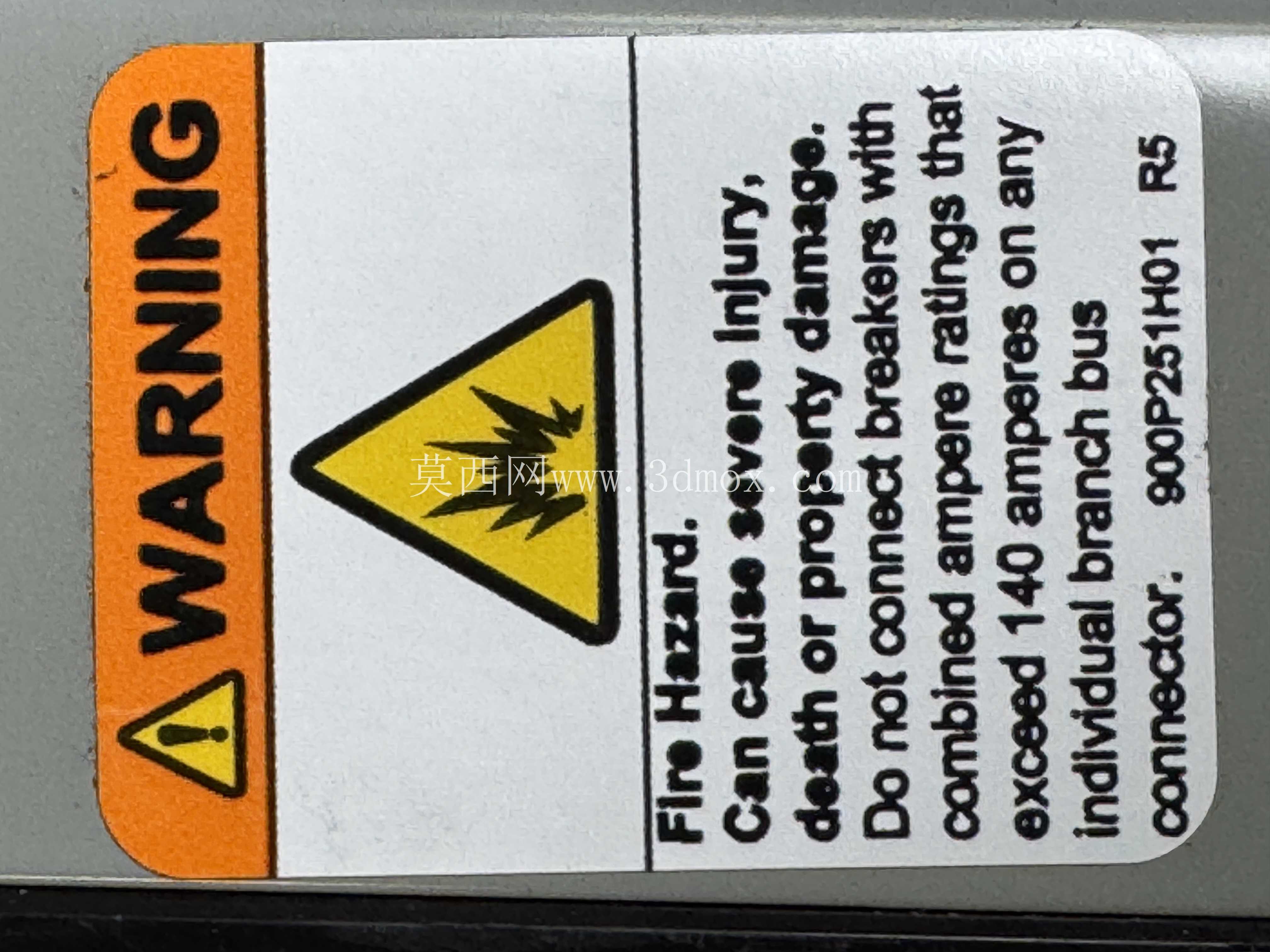

在安全防护设计上，整盘的结构完全符合低压配电设备的相关安全标准，所有带电部件都设置了足够的绝缘防护距离，漆涂底盘部件做了整体绝缘处理，即使柜体表面出现凝露、轻微积尘的情况，也不会出现带电部件对外壳放电的问题。母排的连接点都做了防松设计，搭配力矩标识的紧固件，安装时按照规定力矩紧固后，长期运行不会出现连接点松动发热的问题。柜体侧面预留了备用的线缆进出孔位，现场施工时可根据实际进线方向、出线回路的排布选择对应的孔位敲落，不需要现场切割柜体，所有敲落孔都做了卷边处理，穿线时不会划伤线缆外护套。

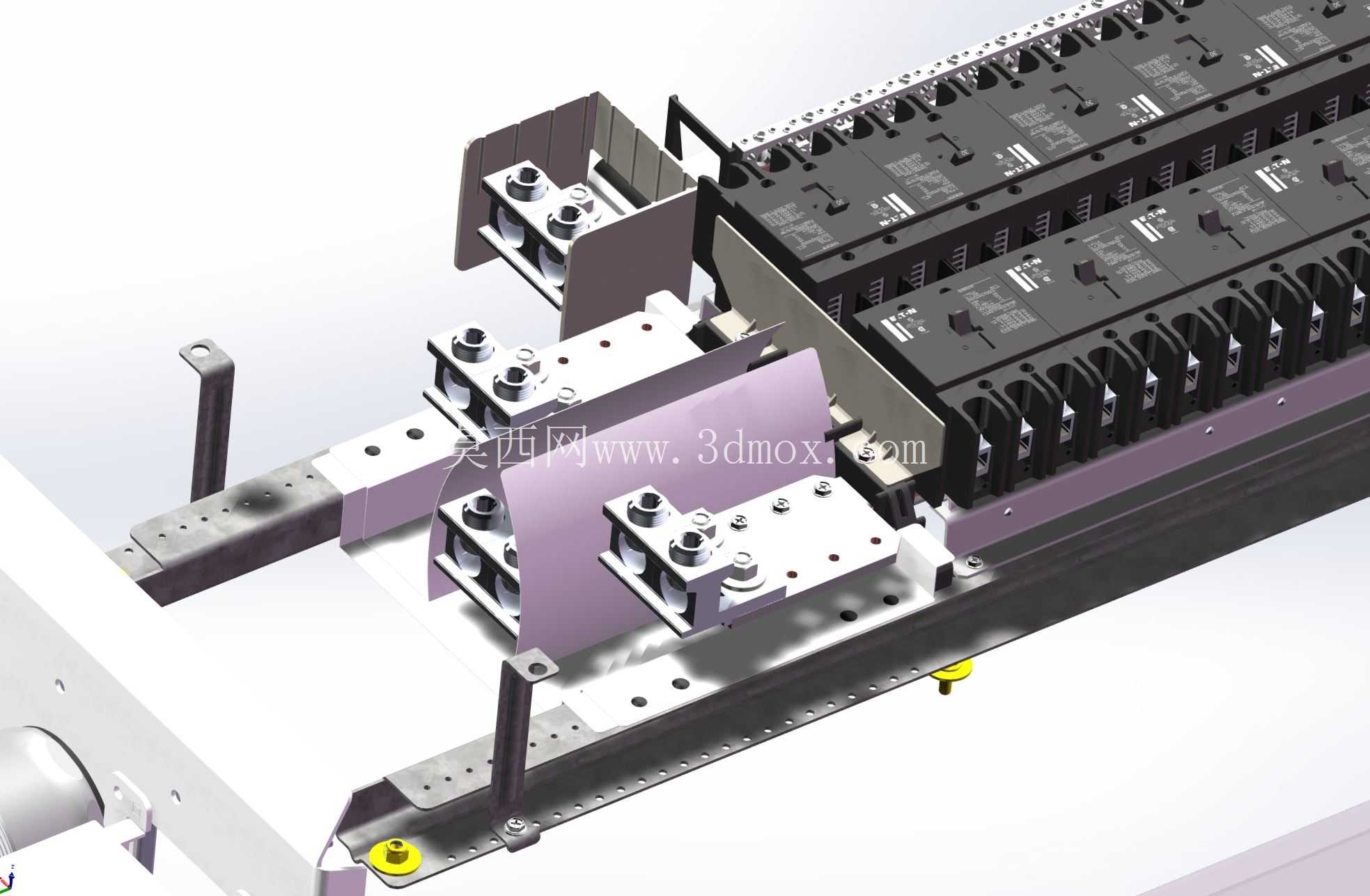

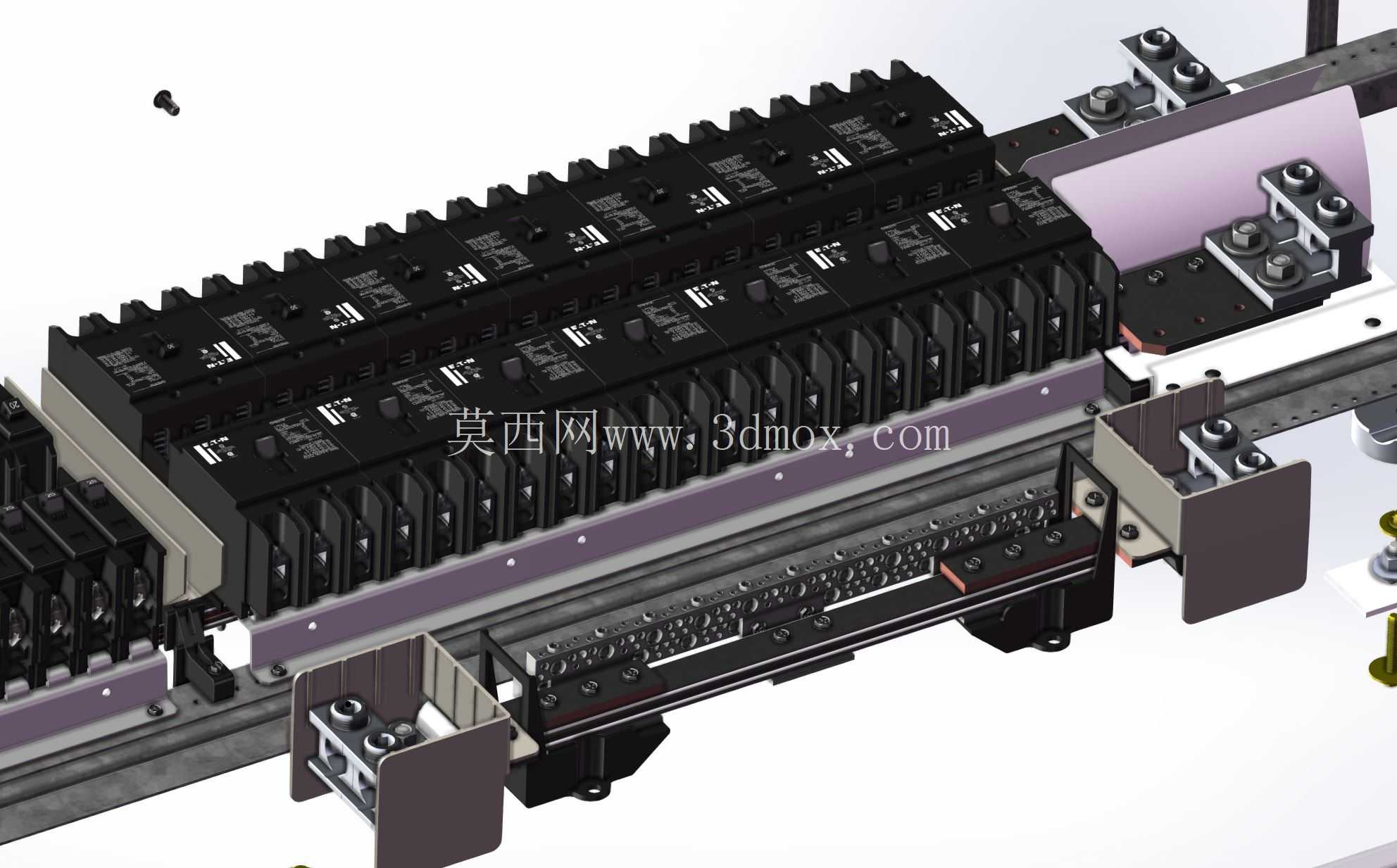

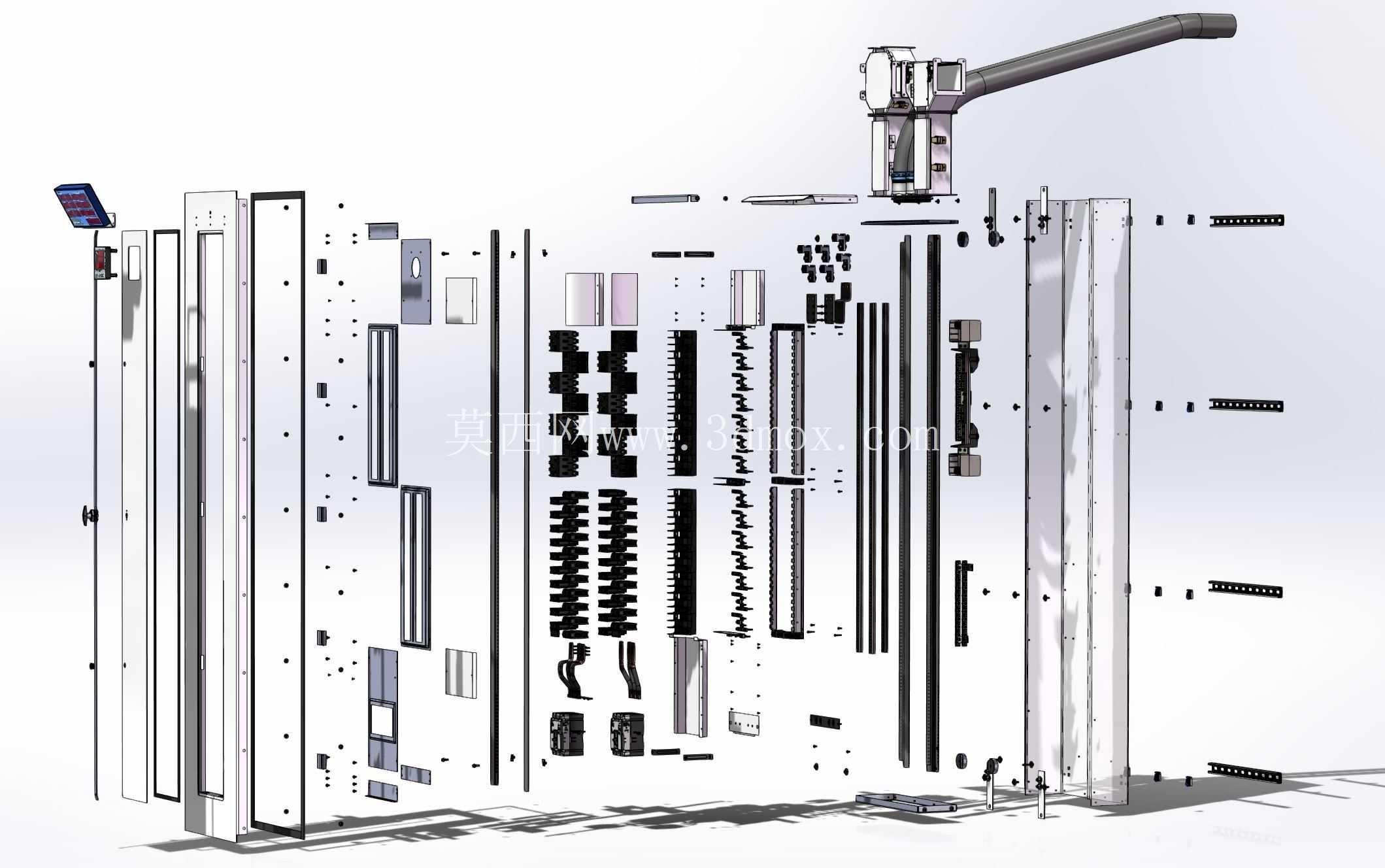

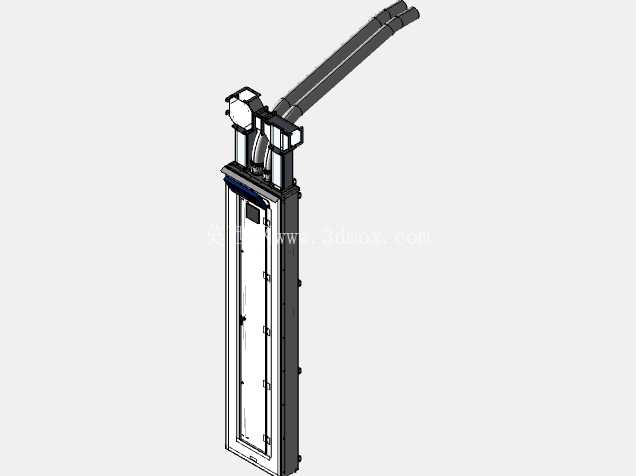

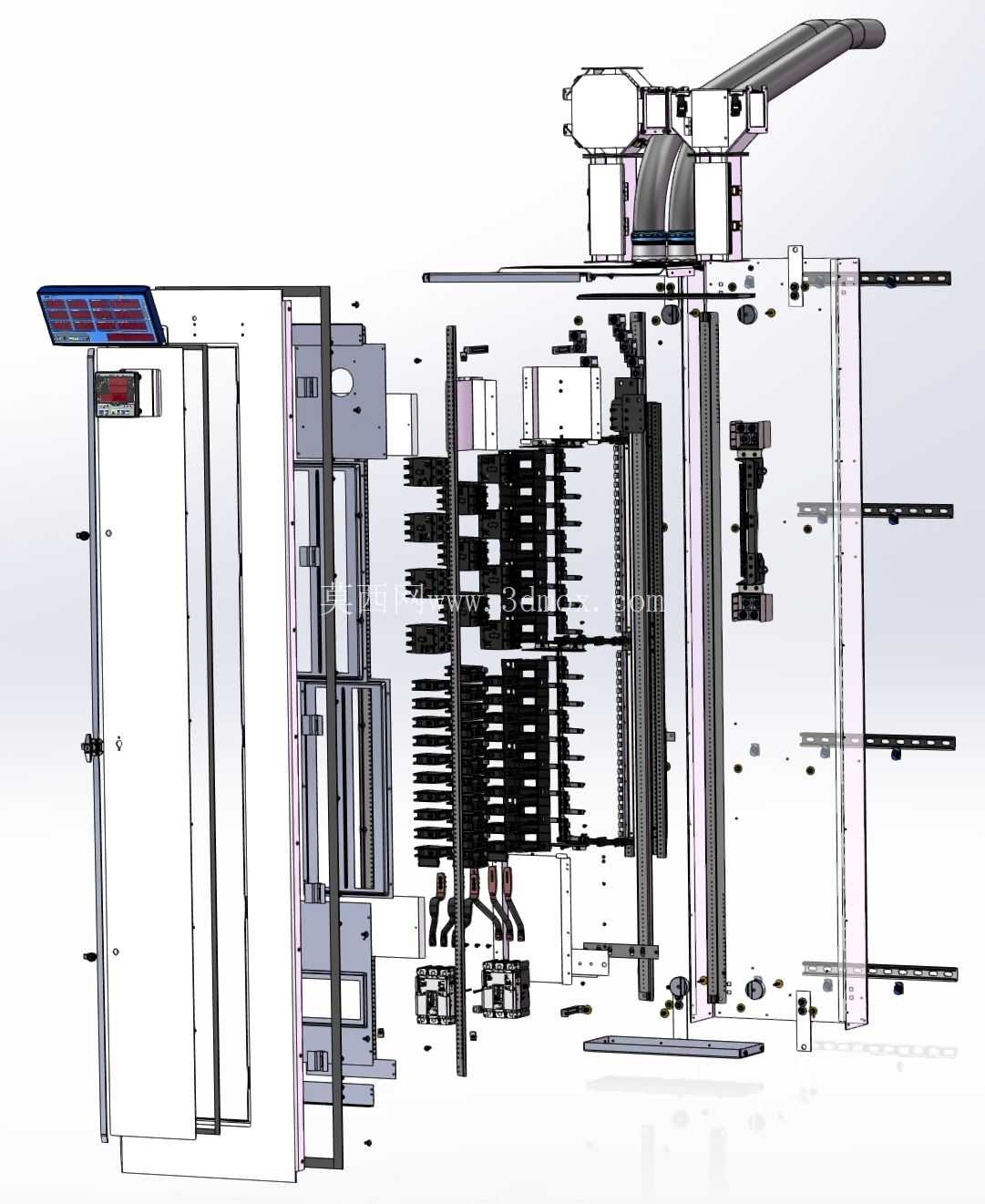

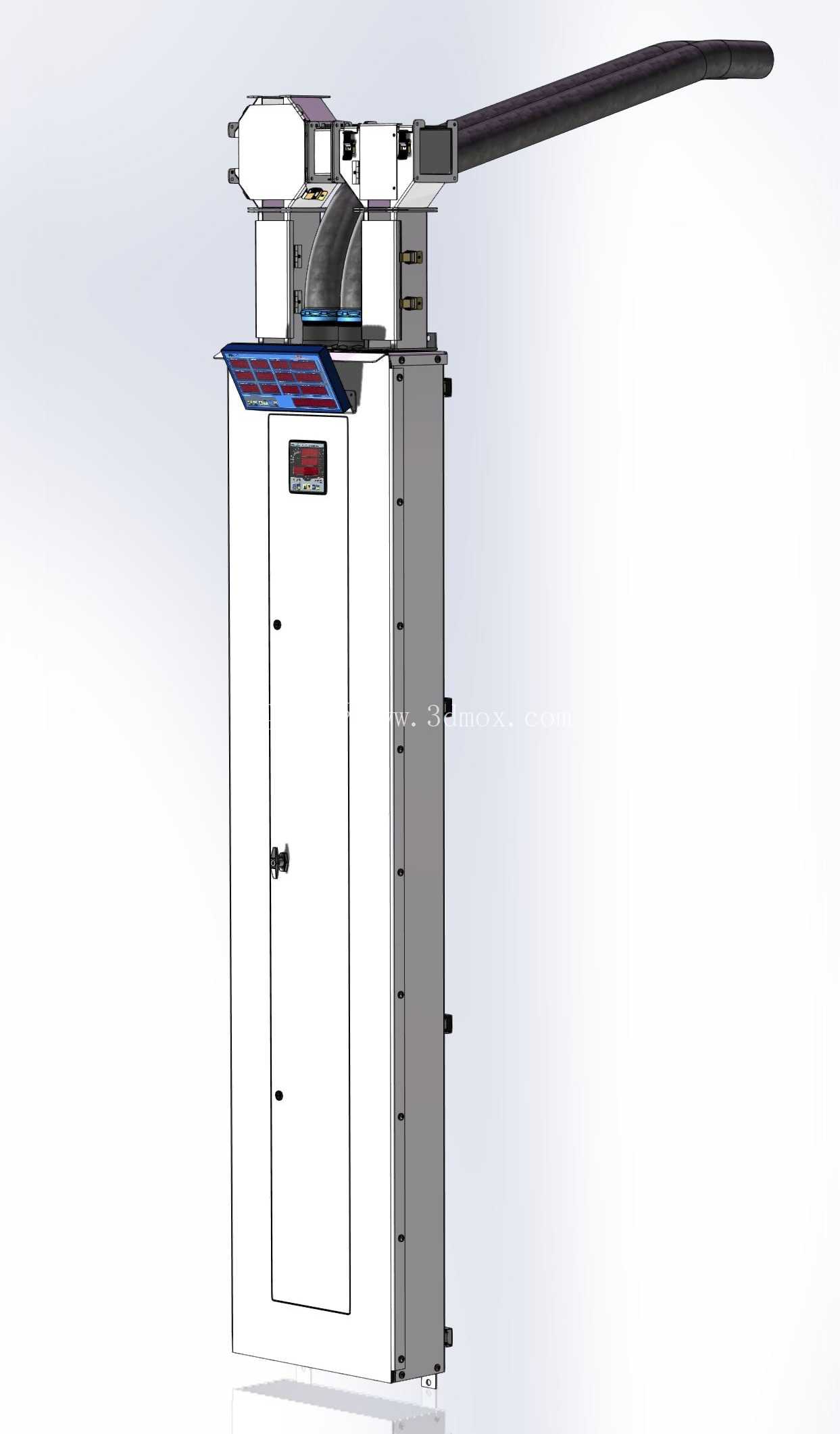

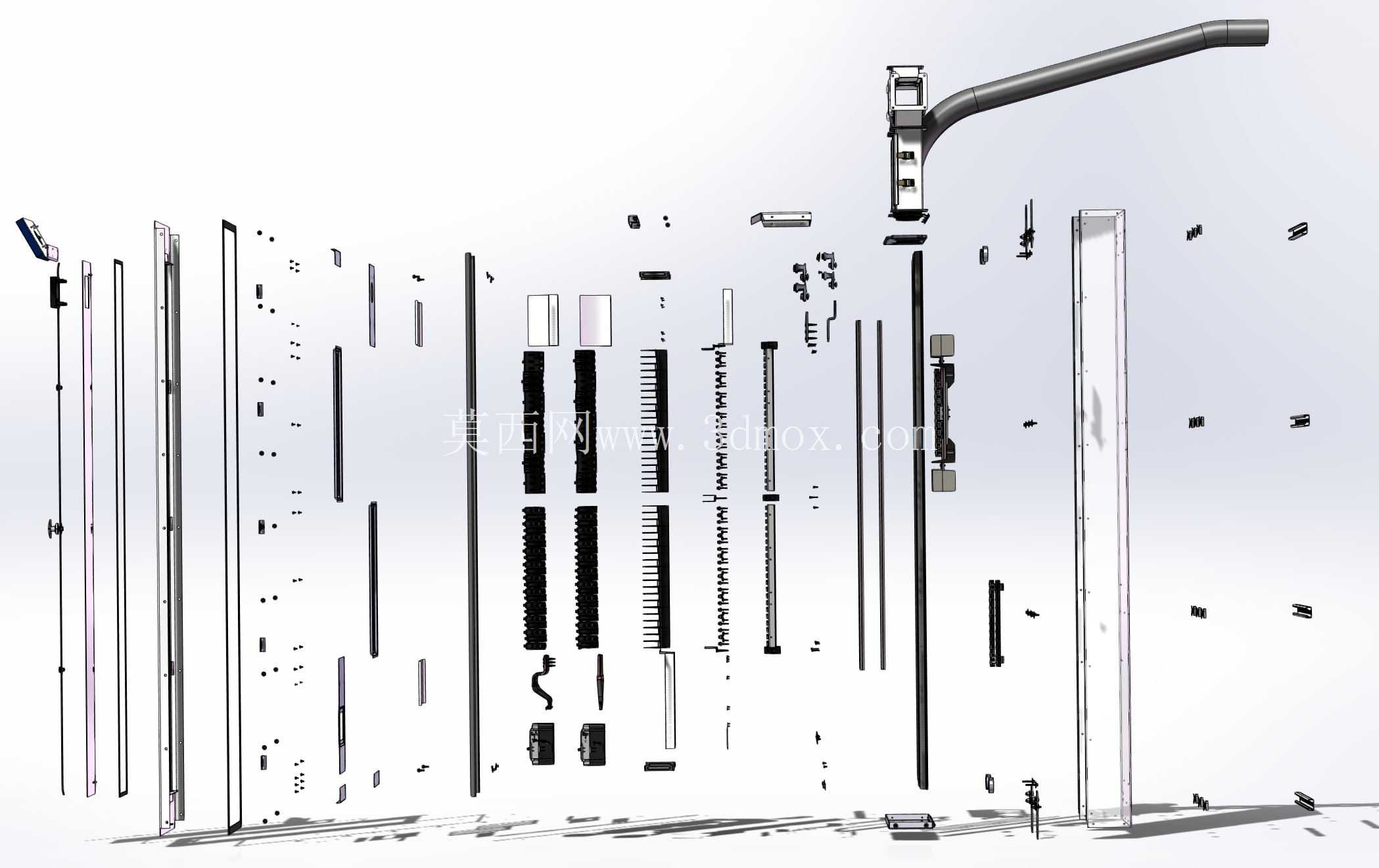

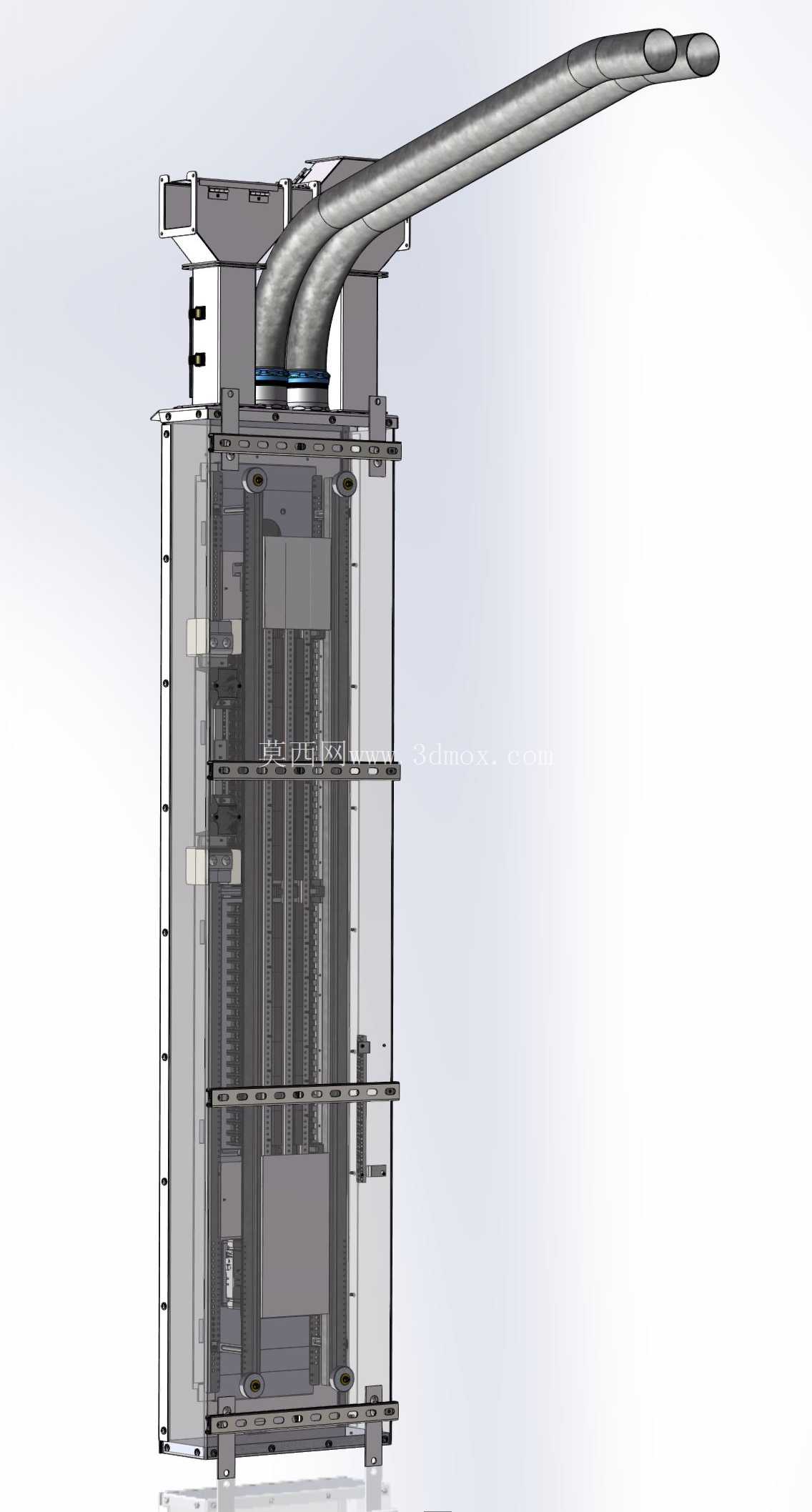

从三维建模的角度看，这款配电盘的模型完整还原了内部母排排布、断路器安装位、馈电接线端子、外部安装挂点的所有细节，建模时所有配合尺寸都按照实物1:1还原，断路器安装导轨的位置、母排的相间距离、接线端子的操作空间都严格按照实际产品的尺寸参数绘制，可直接用于配电房布局仿真、安装干涉检查、施工交底演示等场景，设计人员在做配电系统整体布局时，可直接调用该模型完成柜体排布、线缆走向的预规划，提前发现安装空间不足、线缆弯曲半径不够等现场常见问题，减少施工阶段的设计变更。
