站驾式重载电动物料转运平台车

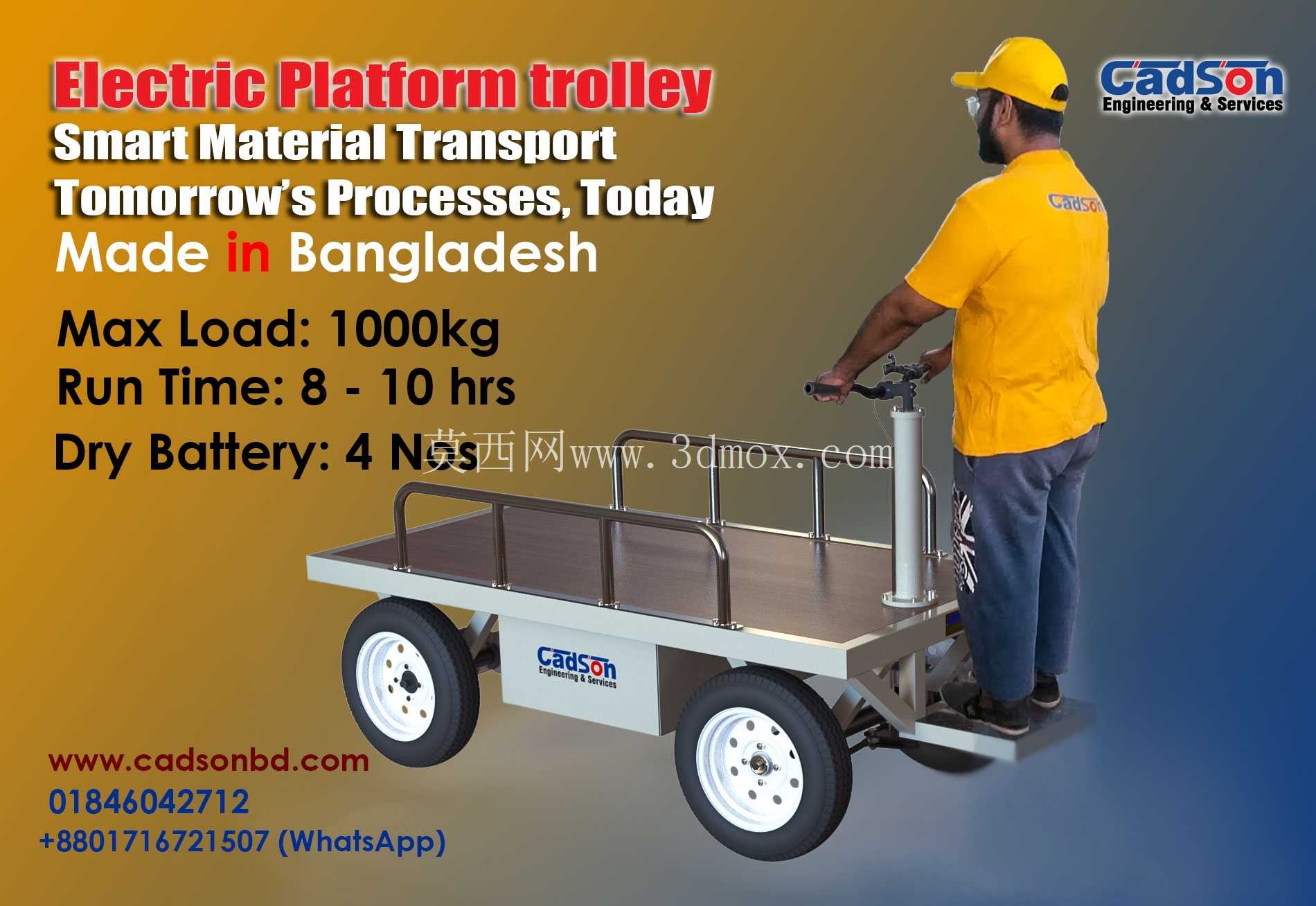

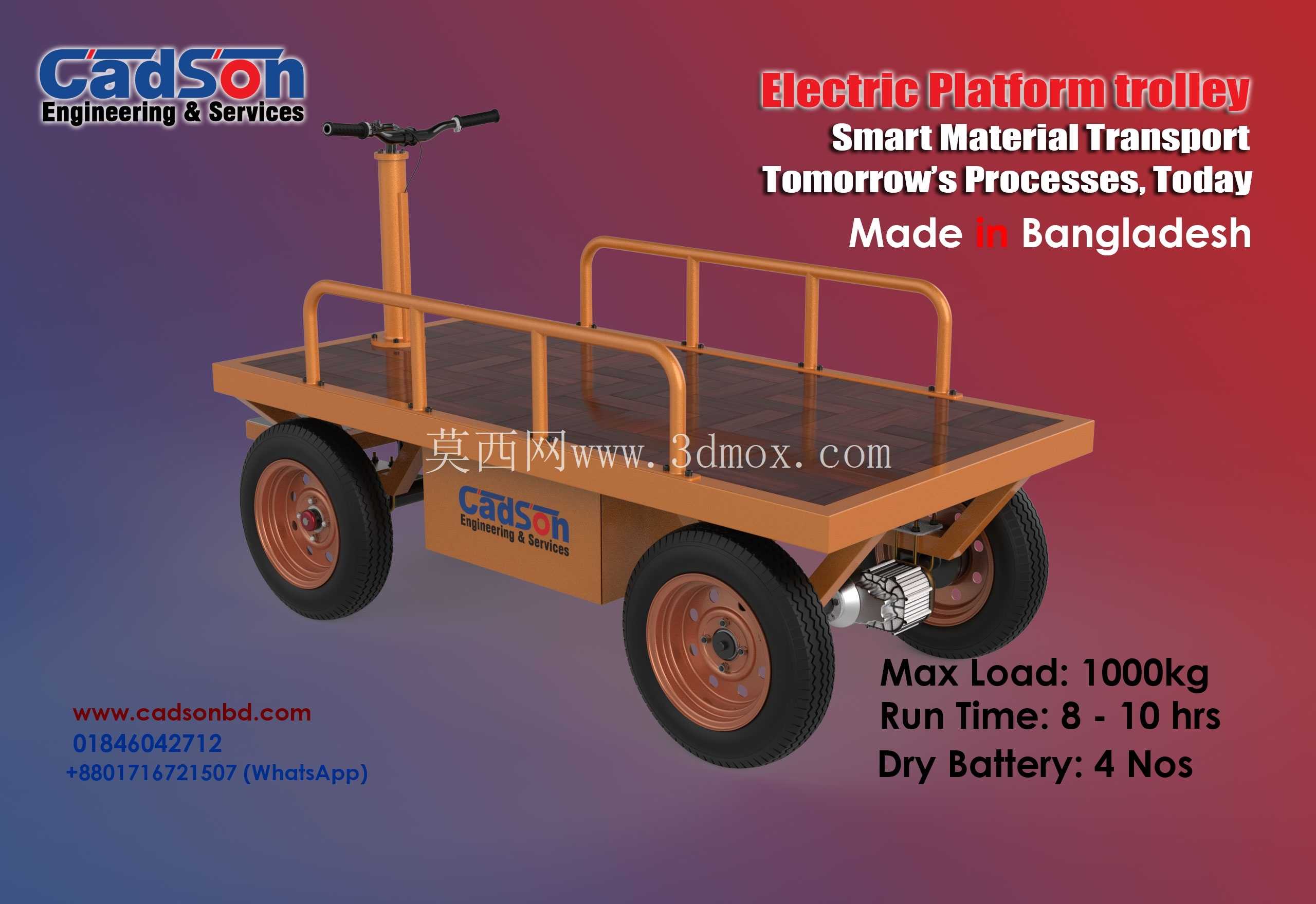

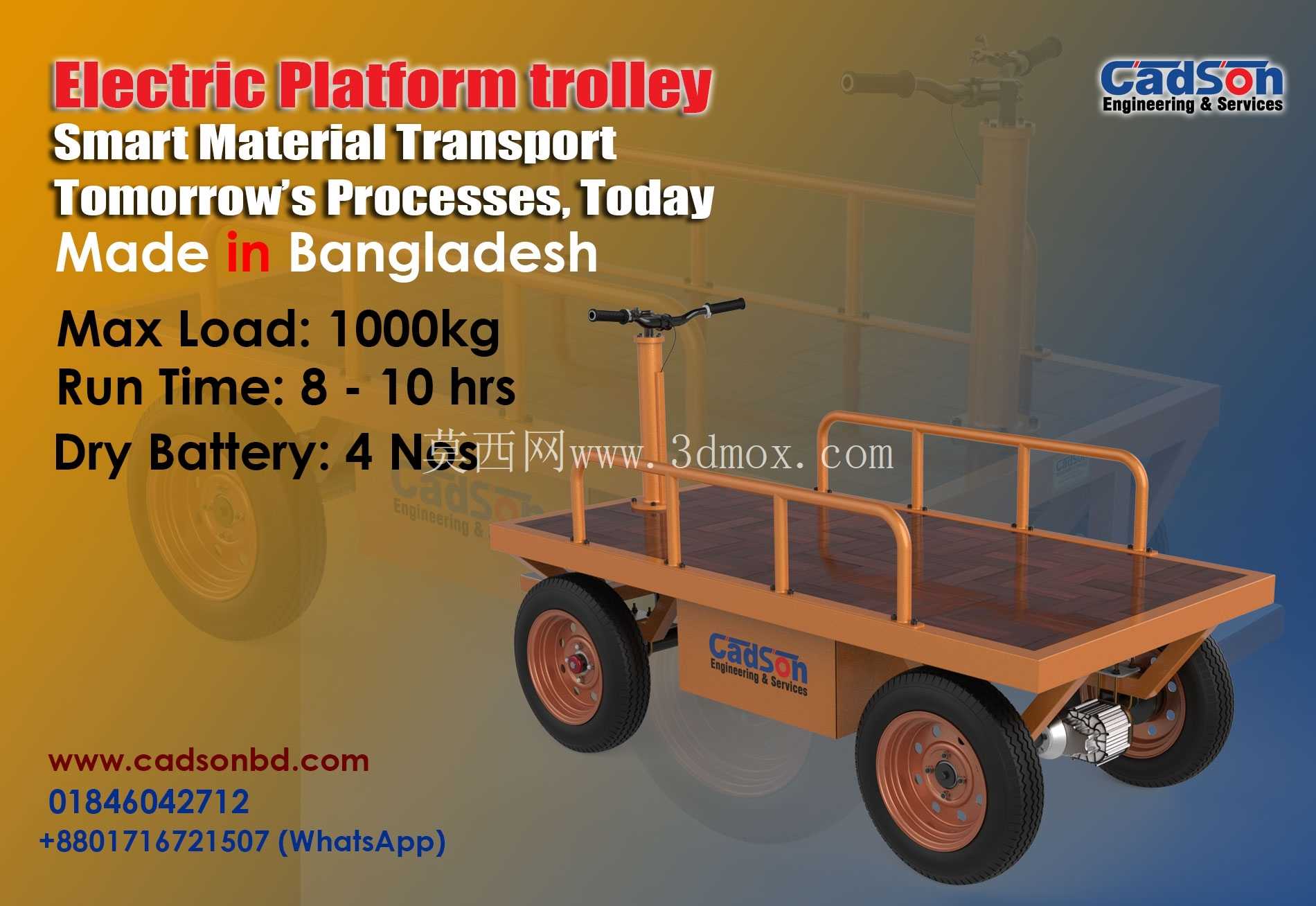

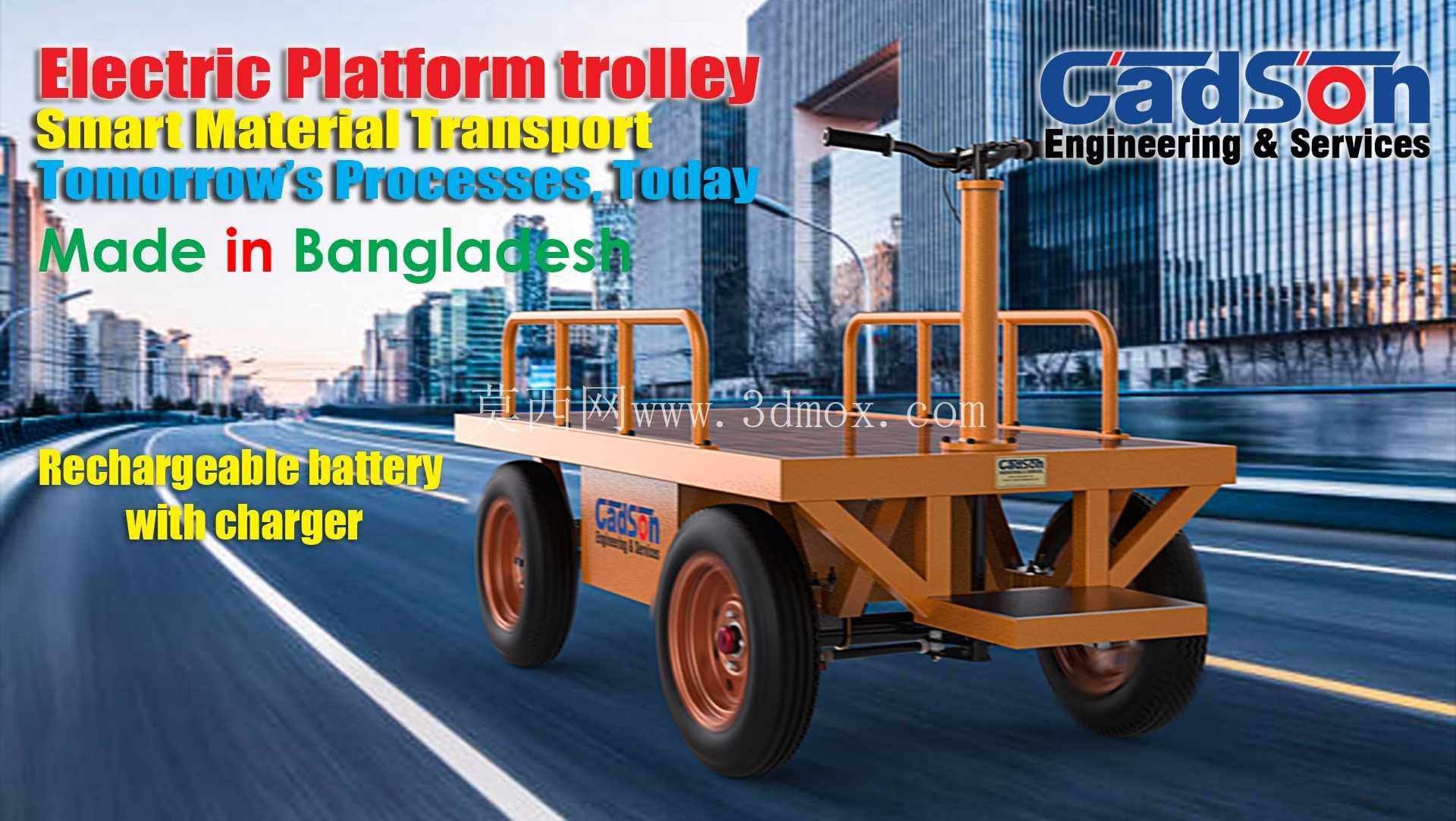

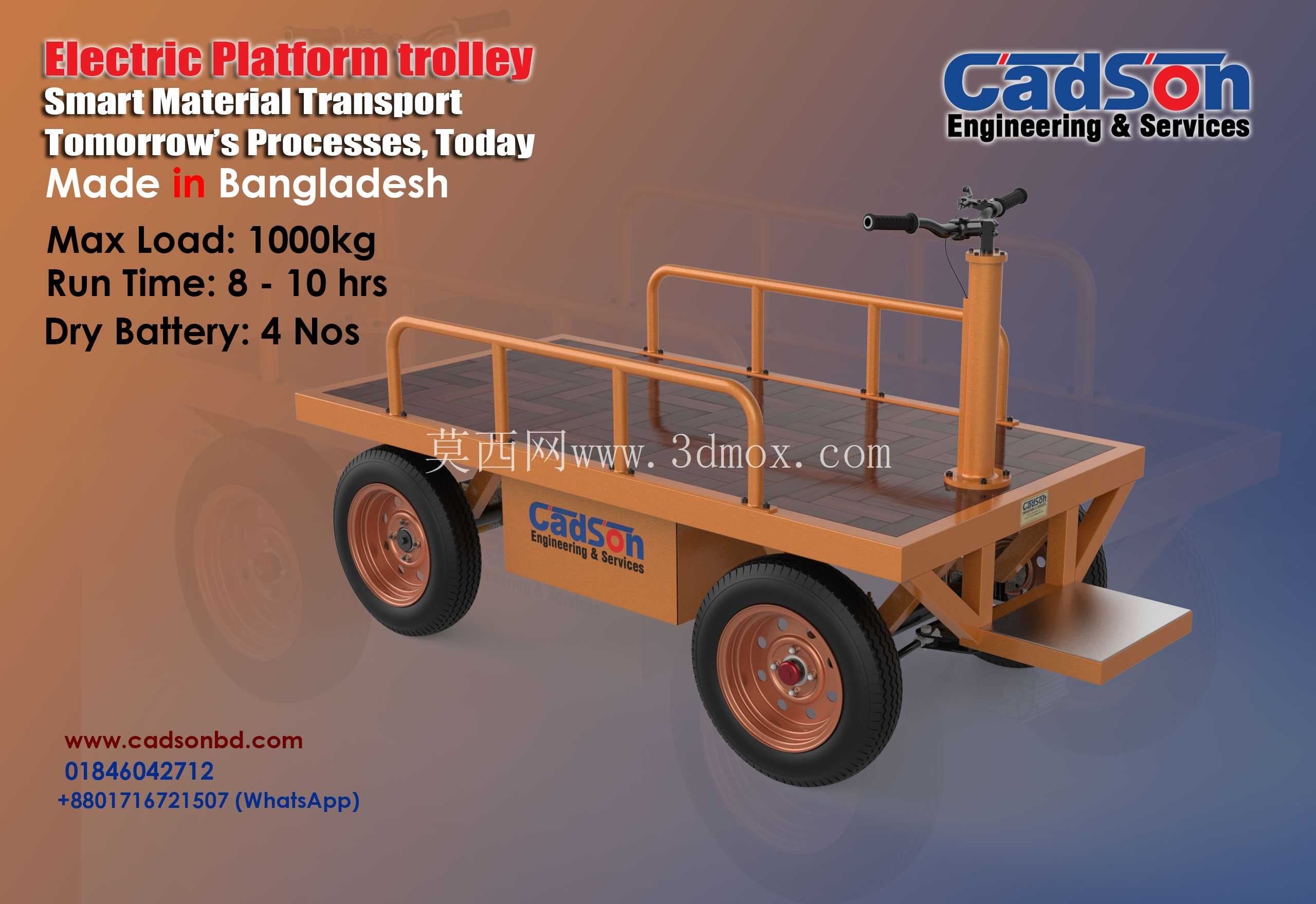

这款站驾式电动平台车的三维建模，完全围绕厂内短驳物料转运的实际工况展开，建模过程中优先还原了设备在车间、仓储场景下的通行与作业边界，适配生产车间工序间物料周转、仓库备货转运、厂区内轻型货物短途运输的核心需求，区别于手动液压搬运车的人力驱动模式，也区别于平衡重式叉车的高举升作业属性，这款设备主打平面区域的低高度重载转运，作业时操作人员站在车尾的固定站板上，通过车把处的操控组件完成行进、转向、调速操作，无需步行跟随设备，长距离转运时能大幅降低作业人员的劳动强度。从结构设计逻辑来看，建模时先确定了1000kg额定载荷下的承载框架参数，台面采用不锈钢面板搭配底部矩形钢管焊接框架，框架的横梁间距按照均布载荷下的挠度要求设置，避免满载时台面出现凹陷变形，台面四周设置了可拆卸的防护栏杆，栏杆高度刚好到成年人腰腹位置，既可以防止码放的货物在行进过程中滑落，也不会遮挡操作人员观察前方货物状态的视线，栏杆采用快拆插销结构，遇到超宽尺寸的物料转运时，可以快速拆除单侧或全部栏杆，拓展台面的承载边界。行走系统的建模参考了实际厂内作业的路面条件，采用大直径实心橡胶轮，前轮为定向承重轮，后轮集成驱动与转向功能，轮组的安装位置避开了台面框架的应力集中区域，轮架与框架之间设置了缓冲减震垫，减少车间环氧地坪轻微不平整带来的颠簸，避免转运易碎类物料时出现磕碰损伤；驱动单元集成在后轮轮组内部，配套的电池组安装在台面下方的封闭舱体内，舱体设置了可开启的检修门，方便后期维护更换电池，电池容量按照8-10小时的连续作业时长配置，匹配单班次的作业需求，无需中途频繁充电。操控区域的建模完全贴合人体工程学要求，车把高度设置在站立操作人员的手肘自然弯曲高度，车把上的调速、刹车、前进后退切换按键都布置在手指可自然触碰的位置，操作人员站在站板上时，身体重心靠后，即使遇到急停情况也不会因为惯性向前倾倒，站板表面设置了防滑纹路，避免车间地面有油污时操作人员滑倒。建模过程中也充分考虑了设备的通行边界，整车宽度控制在常规车间通道的最小通行宽度以内，长度适配标准电梯的轿厢进深，方便在多层厂房之间转运物料，整车的最小转弯半径按照后轮转向的角度参数设置，在狭窄的车间通道内也能完成掉头操作，不需要额外预留过大的转弯空间。设备的台面高度设置在符合人体工学的装卸高度，操作人员在台面上码放、卸载货物时，不需要过度弯腰，减少装卸环节的腰部劳损，台面边缘没有突出的尖锐结构，所有边角都做了圆弧过渡处理，避免在狭窄通道内剐蹭周边的设备或者人员。从场景适配性来看，这款设备既可以在机械加工车间转运加工件、工装夹具，也可以在电商仓库转运整箱的货品，还能在食品加工、电子组装等对作业环境要求较高的车间使用，整车没有外露的传动部件，运行噪音低，不会对车间的作业环境造成干扰，车身侧面预留了标识安装位，可以根据使用单位的需求粘贴安全警示标识或者企业标识。建模时对所有的连接节点都做了还原，包括框架的焊接位置、轮组的固定螺栓、栏杆的插销结构、电池舱的门锁结构，每一处结构都符合实际的加工装配逻辑，不存在无法落地的虚构结构，能够直接作为结构优化、样机生产的参考依据，也可以用于厂内物流规划的场景仿真，模拟不同通道宽度下的设备通行效率，优化车间的物流路径规划。
