带防雨罩过桥式液压升降输送设备

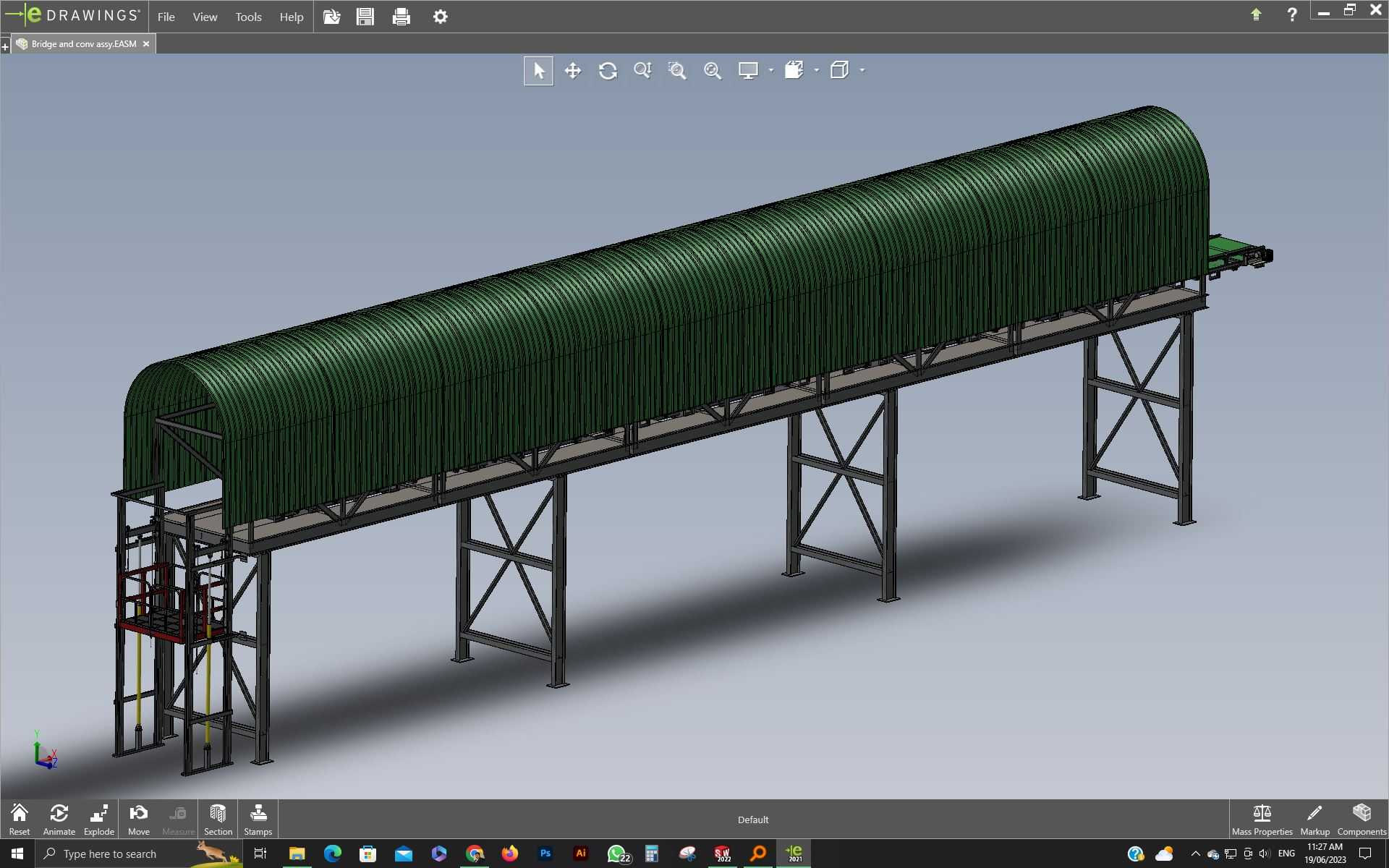

　　在厂区跨作业区物料转运、仓储与生产车间衔接的场景中，经常会遇到地面通道需要保留人员、叉车通行空间，同时又要实现高位物料连续输送的需求，这类带液压升降功能的过桥式输送结构，正是为解决这类空间矛盾设计的专用设备。设备整体采用高架式钢结构支撑，主体输送段上方设置弧形波纹防雨罩，可在半室外、车间连廊等存在落尘、零星溅水的场景下，保护输送带上的物料不受外界污染，同时避免物料洒落影响下方通行区域。

　　从结构设计逻辑来看，设备一端集成了液压升降作业平台，平台配套带防护栏的爬梯与安全护栏，操作人员可通过爬梯到达升降平台区域，液压系统可驱动平台在一定高度范围内平稳升降，既可以满足不同高度来料的接驳需求，也能方便操作人员对输送段进行日常巡检、接头调整、故障排查等作业，不需要额外搭设登高梯具，提升运维作业的安全性与便捷性。支撑腿采用桁架式方管焊接结构，相比单立柱支撑具备更好的抗扭、抗侧向载荷能力，可适配长距离输送段的承重需求，每个支撑腿底部都设置了安装底板，可通过膨胀螺栓与混凝土地面固定，安装时需要提前核算地面承载能力，确保长期运行过程中不会出现基础沉降导致的机架变形。

　　输送段的机架采用标准型钢焊接成型，两侧设置挡边结构，避免输送过程中物料从侧边掉落，防雨罩采用分段式波纹钢板拼接，每段罩体通过螺栓与输送机架侧边的固定座连接，后期如果需要更换输送带或者维护托辊，可单独拆卸对应区段的罩体，不需要整体拆除，降低维护工作量。设备的安装边界需要提前在现场勘测确认：首先要预留下方通行区域的净空高度，满足常规叉车、人员通行的高度要求，同时输送段的两端接驳位置要与上下游设备的出料口、进料口高度精准匹配，避免出现物料落差过大导致的破损、撒料问题；液压升降平台的侧方需要预留足够的操作空间，方便液压站的安装、后期液压油更换以及管路检修，爬梯的安装位置要避开下方通行通道，防止人员上下爬梯时与通行的叉车、物料车发生碰撞。

　　在实际功能实现上，该设备可完成散料、包装箱、袋装物料的连续高架输送，液压升降端可根据来料高度调整接驳位置，适配不同高度的上游出料设备，比如生产车间的二楼出料口、移动料车的高位出料等场景，不需要额外搭建固定的接驳坡道。设计过程中需要重点核算几个关键参数：一是整体钢结构的静载与动载能力，要考虑输送物料的最大密度、输送带满载时的总重量，同时叠加防雨罩的自重、风载（半室外场景），确保支撑结构的强度、刚度满足长期运行要求，避免机架出现挠度变形导致输送带跑偏；二是液压系统的承载能力，升降平台需要考虑操作人员重量、随身携带的工具重量以及临时放置的物料重量，设置合理的安全系数，同时液压系统要配备锁止阀，避免管路失压时平台意外下坠，配套的防护栏高度、横杆间距要符合高空作业平台的安全规范，爬梯的踏步间距、防滑设计也要满足人员安全通行的要求；三是防雨罩的弧度设计，要保证罩体内部有足够的空间容纳物料的最大堆高，同时罩体的拼接缝隙要做密封处理，防止雨水、灰尘从缝隙进入输送段，罩体两端要设置导流结构，避免雨水顺着罩体流到输送带或者接驳位置。

　　现场安装时，首先要完成支撑腿的定位与固定，通过水平仪校准各个支撑腿的安装高度，保证输送机架的整体水平度，避免输送带运行时出现向一侧跑偏的问题；之后拼接输送段机架，安装托辊、驱动辊、改向辊等部件，调整输送带的张紧度，保证输送带运行平稳无打滑；再安装防雨罩段，逐段固定并做好接缝密封；最后安装液压升降平台、爬梯与防护栏，连接液压管路并调试升降功能，测试平台升降过程的平稳性、锁止功能的可靠性，完成空载、满载试运行后才可投入正式使用。这类设备相比普通固定高架输送机，优势在于具备灵活的高度调整能力，可适配多场景的接驳需求，同时下方保留的通行空间不会阻断厂区的地面物流通道，非常适合老厂区改造、车间之间物料转运、仓储与生产线衔接等场景使用，在结构设计时充分考虑了运维便利性、安全防护要求以及不同工况的适配性，可根据实际输送距离、升降高度需求、物料特性做针对性的参数调整。
