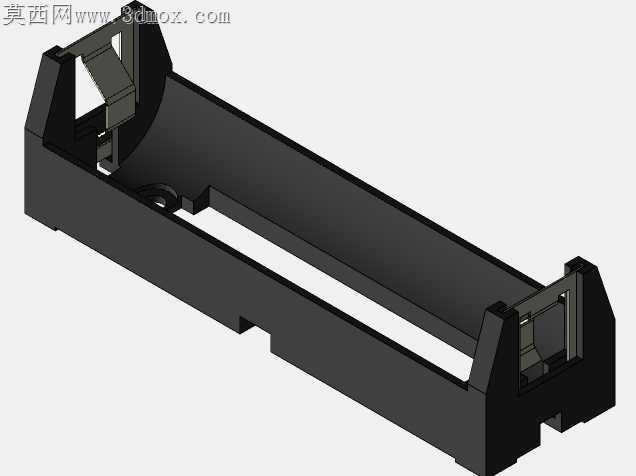

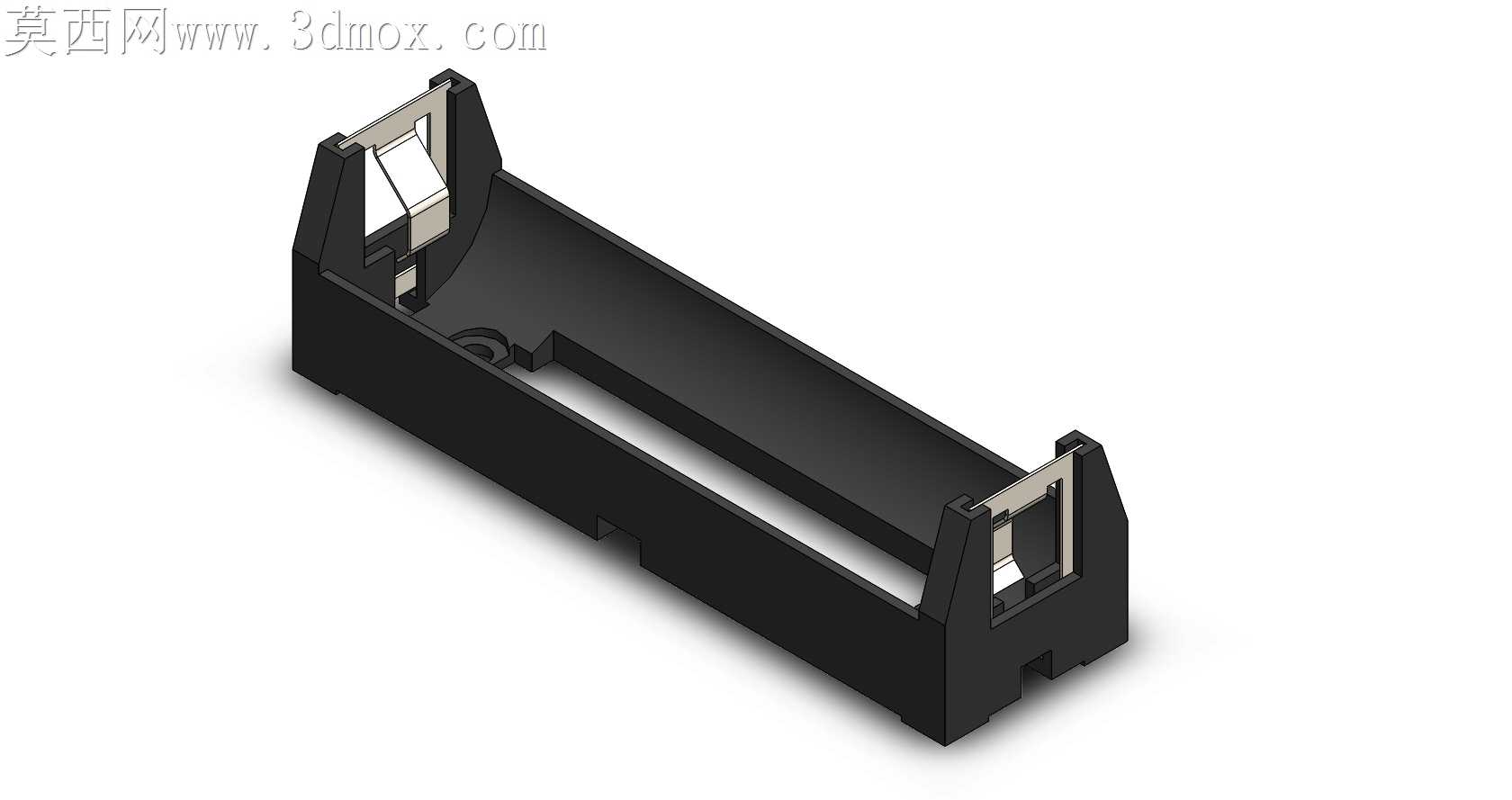

单节18650锂电池卧式固定支架结构

常规卧式18650电池支架常出现电芯装入后松旷晃动、极端工况下接触弹片偏移、注塑件脱模后卡扣形变超差的问题，这款单节支架的结构设计刚好针对性消解了这类加工与装配端的隐患。两端的弹片安装位做了0.15mm的下沉限位台阶，弹片压入后不会因为电芯反复插拔出现横向窜动，哪怕是长期受车载场景的持续振动，接触端也能始终对准电芯正负极的中心位置，不会出现接触不良导致的断电问题。支架本体的长槽侧壁做了三段式内凹筋条，没有做整面贴合的槽壁，一来可以减少注塑过程中塑胶件冷却不均导致的侧壁翘曲，整面贴合的槽体往往因为壁厚不均，冷却后内缩量不一致，容易出现槽宽变窄电芯装不进去、或者槽宽变大卡不住电芯的问题，三段筋条的设计把壁厚差控制在0.8mm以内，注塑成型后的形变量能控制在0.1mm以内，不需要后续二次整形就能直接满足装配公差要求。两端的卡扣结构做了斜度导向加倒扣锁止的复合设计，卡扣根部加了0.5mm的圆角过渡，避免反复拆装的时候出现根部应力断裂，很多廉价支架的卡扣根部做直角处理，拆装三五次就会出现发白断裂的问题，这个圆角过渡能把卡扣的耐弯折次数提升三倍以上。槽体底部开了长条形的散热通槽，电芯在大电流放电的时候产生的热量可以通过通槽快速散出，不会因为热量积存在封闭槽体内加速电芯老化，同时这个通槽也能作为安装定位的卡口，适配不同设备上的定位凸筋，不需要额外打螺丝就能快速卡装在设备壳体内部。两端的弹片仓外侧做了防反插的凸起标识，哪怕是流水线工人快速装配的时候，也能通过触感快速判断正负极方向，不会出现弹片装反导致的电路短路问题。支架底部的两个定位柱做了锥度导向，插入PCB板的定位孔时不需要精确对准就能滑入，能有效提升流水线的装配效率，定位柱根部的溢料槽可以容纳注塑时产生的微小飞边，不会因为飞边垫起导致支架安装后出现倾斜。整个支架的结构没有多余的冗余设计，每一处的壁厚、筋位、卡扣尺寸都经过了装配公差与加工形变的反复校核，既不会因为结构过于单薄导致强度不足，也不会因为用料过多增加不必要的材料成本，完全适配批量注塑生产的工艺要求，装配电芯时的推入力度控制在15N左右，既不会因为太松导致电芯脱落，也不会因为太紧导致装配困难或者刮花电芯外皮。
