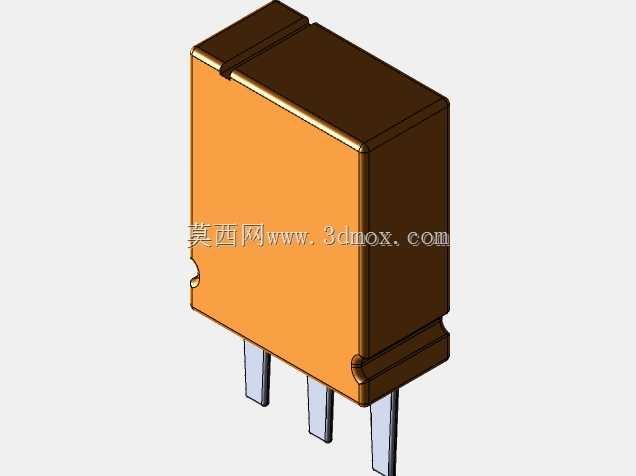

455KHz直插陶瓷带通滤波器三维结构

　　在消费类电子、工控信号采集板卡、无线遥控接收模组的电路设计环节，这类455KHz陶瓷带通滤波器是中频信号链路里的常用无源器件，主要承担选频滤波作用，把指定通带内的中频信号顺利传导，同时大幅衰减通带外的杂散干扰、邻频噪声，保障后级解调电路能获取干净的目标频率信号，常见于红外遥控接收头、老式调频对讲机中频通道、低成本无线数据传输模块的信号处理链路中。从结构设计维度看，这款器件采用塑封直插封装形式，本体主体为橙色阻燃塑壳，顶部与侧边做了微小的定位凸台结构，既可以在波峰焊工序里给贴装吸嘴提供定位基准，也能避免插件时器件本体过度下沉贴紧PCB板面，给焊盘位置预留足够的焊锡爬升空间，减少虚焊、连焊的工艺缺陷。引脚采用标准2.5mm间距设计，

　　完全适配通用万用板、常规PCB设计的2.54mm网格布线规则，三个引脚分别对应输入、接地、输出功能，引脚长度预留了常规板厚1.6mm场景下的过板焊接余量，剪脚后也能满足波峰焊的吃锡深度要求。本体外形尺寸控制在7x3.5x9mm区间，在PCB布局时，横向仅占用不到两个0805封装电阻的排布空间，纵向高度也不会对周边 taller 元件的排布造成干涉，适合高密度布板的紧凑型电路设计。建模过程中需要重点还原塑壳的拔模斜度、引脚与塑壳结合处的包胶结构、本体边角的微小圆弧过渡，这些细节不仅影响三维模型的真实感，也能在做PCB装配干涉检查时，准确模拟器件实际安装后的空间占位，避免结构设计时出现外壳与元件顶碰的问题。不同于金属封装的滤波器，

　　陶瓷滤波器的塑壳外壳不需要做接地处理，因此建模时不需要额外预留外壳接地焊盘的位置，三个引脚的坐标严格对应实际器件的引脚中心距，确保导出的STEP模型导入PCB设计软件后，能直接匹配封装库的焊盘位置，不需要二次调整坐标。在做整机结构堆叠时，这类直插元件的高度是布局时需要重点考量的参数，9mm的本体高度在直插元件里属于偏低的规格，即便在内部空间局促的小型遥控接收器壳体里，也不会出现元件顶到外壳内壁的问题，同时塑壳的绝缘特性也不需要额外考虑与周边金属结构件的绝缘距离，能进一步压缩PCB的布局空间。
