ArcolectricH8600VB船型翘板开关结构

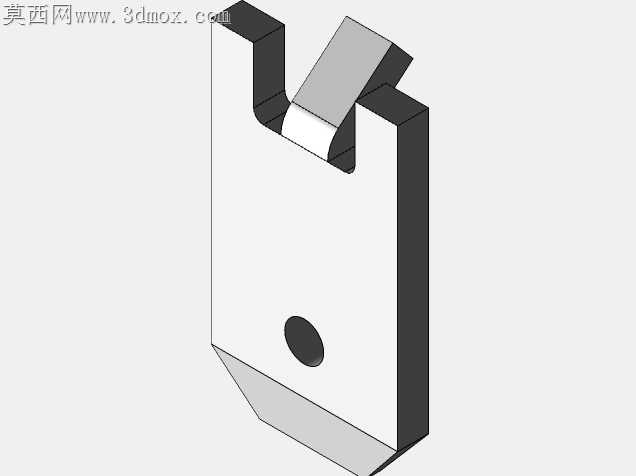

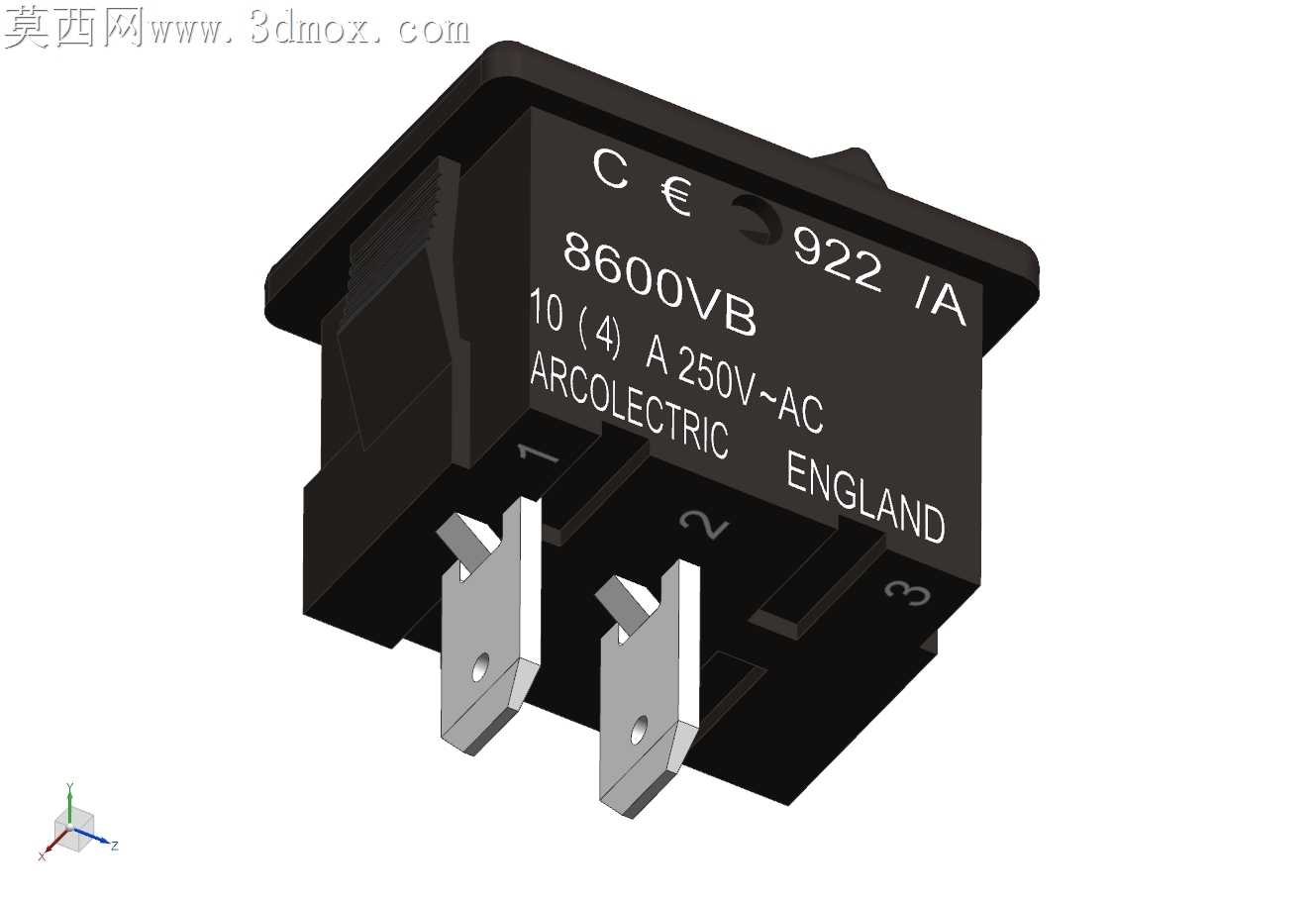

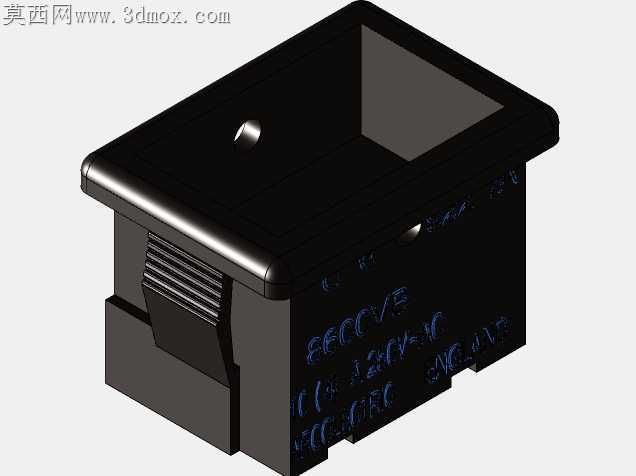

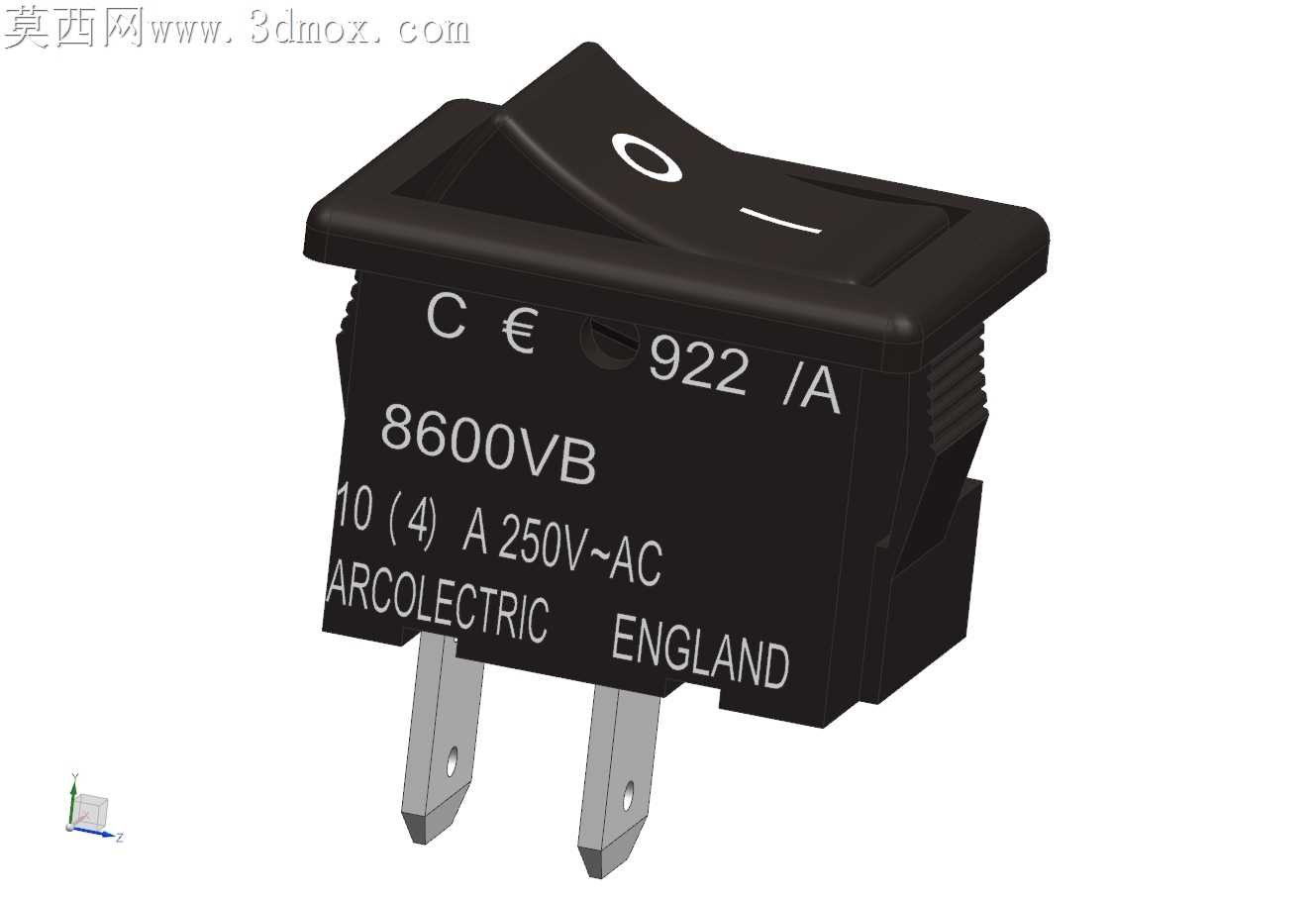

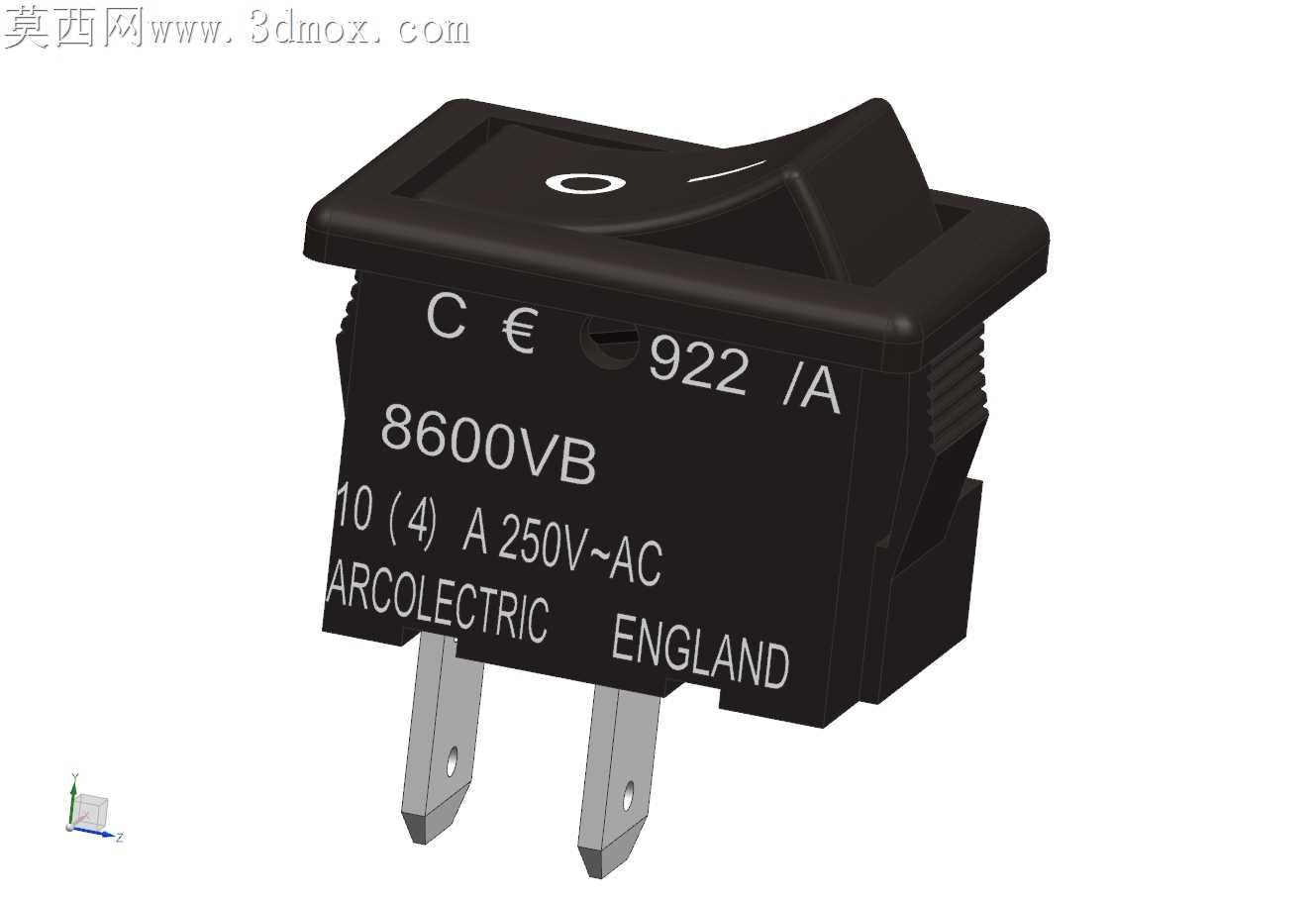

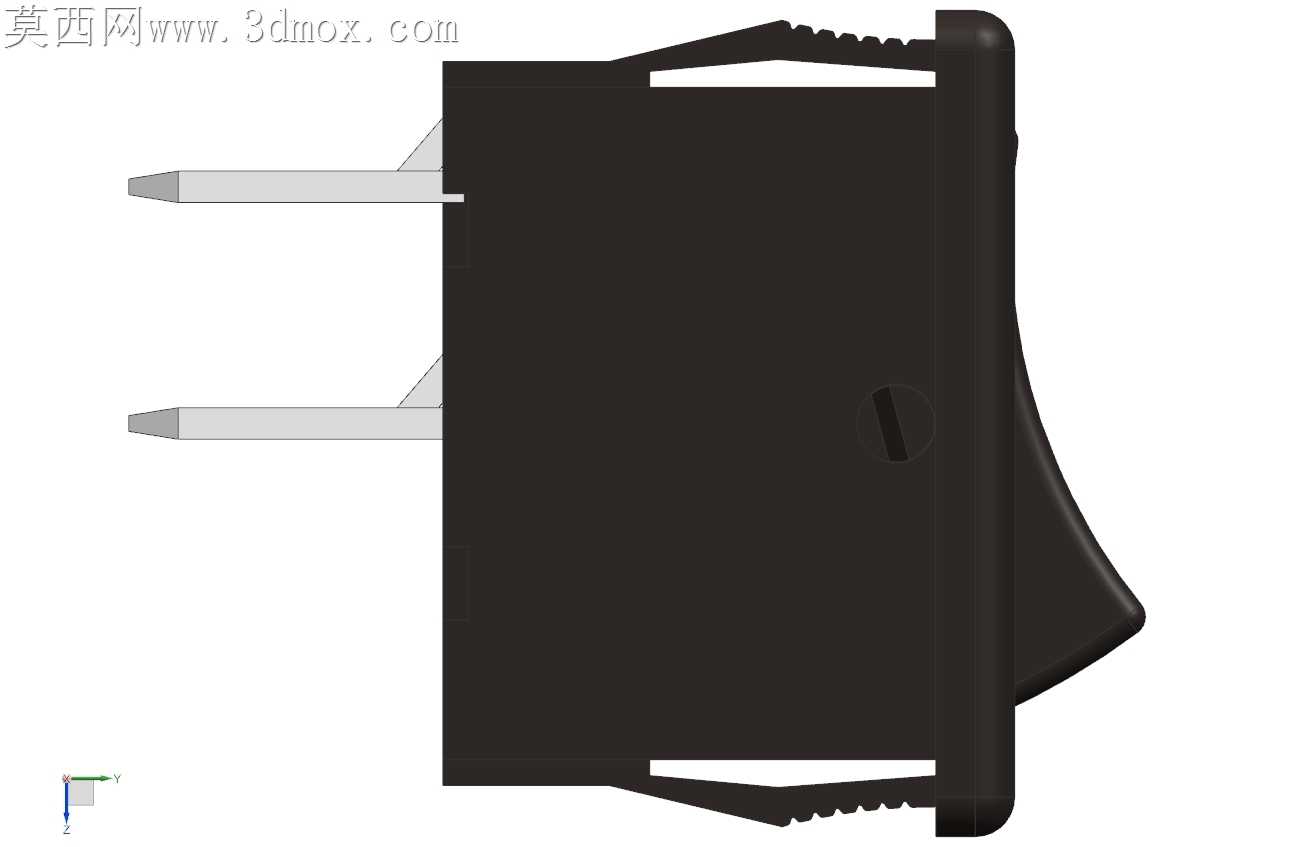

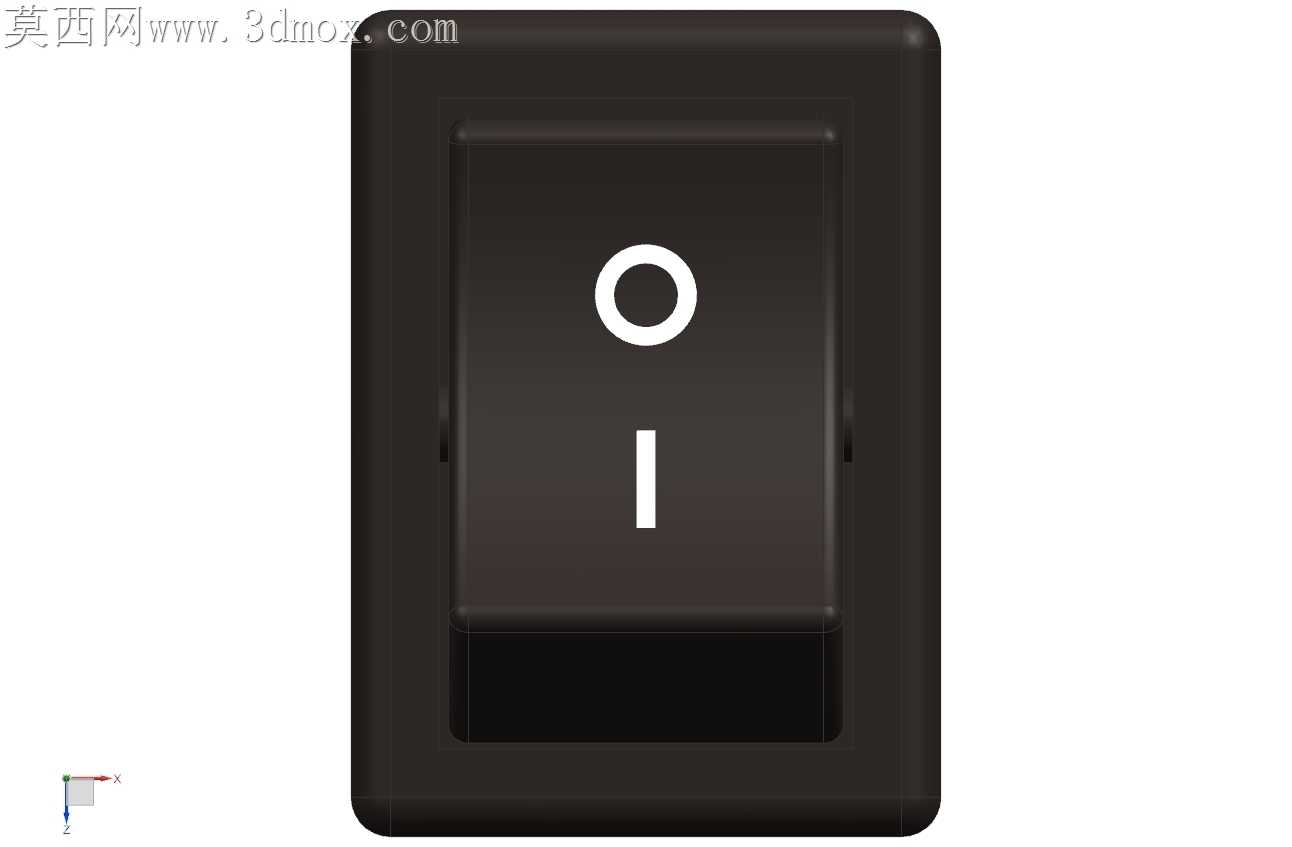

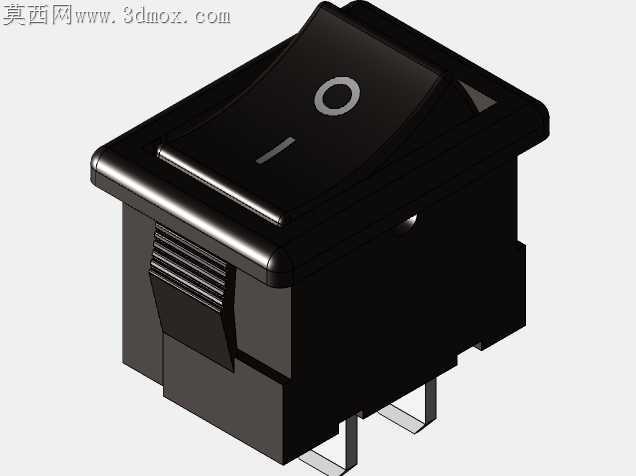

常规翘板开关在批量注塑装配时，常出现翘板卡滞、按压行程虚位、壳体合缝溢胶的问题，根源在于翘板转轴与壳体卡槽的配合公差把控失当，以及按压面的受力分布不均导致长期使用后翘板偏磨。这款翘板开关的壳体边缘做了0.15mm的阶梯式止口设计，不是常见的平面对接结构，上下壳合模时能自动导正定位，不需要额外做治具压合定位，超声波焊接时溢胶会被阶梯槽截留，不会溢出到开关外表面影响外观。翘板的转轴部位没有采用整圈圆柱轴结构，而是做了两段式弧形凸台，和壳体上的卡槽配合时，接触面积比整圈轴减少62%，按压转动时的摩擦阻力大幅降低，不需要额外涂抹润滑脂就能实现十万次以上的按压无卡滞，同时避免了整圈轴在低温环境下因为塑料收缩出现的转轴抱死问题。翘板表面的O和I标识不是后期丝印或者激光打标，是直接在注塑模腔里做了0.2mm的凹陷结构，装配时直接把白色PC标识块嵌装到凹陷位，不会因为长期手指摩擦出现标识磨损脱落，标识块的背面做了倒扣结构，嵌装后不需要胶水粘接就能和翘板本体牢固结合，不会出现标识块脱落的情况。开关底部的接线端子部位做了防错挡边，不同极性的端子插入方向被挡边限制，装配时不会出现端子插反的问题，挡边的高度刚好和端子的定位凸台齐平，焊线时焊锡不会流到端子配合间隙里造成接触不良。翘板的按压行程做了18度的角度限位，不是无限制转动结构，按压到开位和关位时都有硬限位止挡，给操作者清晰的档位反馈，不会因为按压力度过大导致内部触点弹簧过压失效。壳体表面做了细晒纹处理，不是亮面设计，日常使用时不容易残留指纹和划痕，黑色ABS材质的晒纹粗糙度控制在Ra1.6，既不会因为太光滑导致按压打滑，也不会因为纹理过深积灰难以清理。内部的触点支撑片采用弧形弹片结构，不是平直弹片，按压时的力反馈更均匀，不会出现前段松垮后段突然发力的顿挫感，弹片的弧形弧度经过反复调校，按压力度控制在1.2N-1.8N之间，符合日常使用的按压力度舒适区间，不会因为太轻容易误触，也不会因为太重按压费力。
